Vom PCB-Design zur Massenproduktion: Wie ein Ladegerät entwickelt wird
Wenn Menschen ein fertiges GaN-Ladegerät sehen, sieht es oft einfach aus.
Ein kompaktes Gehäuse.
Ein USB-C-Anschluss.
Vielleicht ein Klappstecker.
Aber hinter diesem kleinen Gerät steckt ein langer Entwicklungsprozess, der Folgendes umfasst:
• Elektronische Architektur
• PCB-Design
• Thermische Simulation
• Protokoll-Debugging
• Zuverlässigkeitstests
• Sicherheitszertifizierung
• Produktionsoptimierung
Moderne Schnellladegeräte sind keine einfachen Netzteile mehr.
Die heutigen USB-C-PD-Ladegeräte, PPS-Ladegeräte und GaN-Ladegeräte funktionieren eher wie intelligente Miniatur-Stromversorgungssysteme.
Speziell für:
• 65-W-Laptop-Ladegeräte
• 100-W-Multiport-Ladegeräte
• 140-W-PD3.1-Ladegeräte
• KI-Laptop-Ladegeräte
• Tischladestationen
Die technische Komplexität hat dramatisch zugenommen.
In diesem Artikel werden wir durchgehen, wie ein modernes Ladegerät tatsächlich entwickelt wird – vom ersten Konzept bis zur Massenproduktion – und erklären, warum die Forschung und Entwicklung von Ladegeräten zu einem der größten Wettbewerbsvorteile in der Schnellladebranche geworden ist.
Schritt 1 – Definieren der Ladegerätarchitektur
Jedes Ladegerätprojekt beginnt mit der Definition der Produktarchitektur.
Bevor mit dem PCB-Design begonnen wird, müssen Ingenieure Folgendes festlegen:
• Ausgangsleistung
• Portkonfiguration
• USB-C PD-Unterstützung
• PPS-Kompatibilität
• Thermische Einschränkungen
• Größenziele
• Sicherheitsanforderungen
Zum Beispiel:
Ein kompaktes 35-W-GaN-Ladegerät hat ganz andere technische Prioritäten als ein 140-W-Tischladegerät.
Ein Smartphone-Ladegerät kann Folgendes priorisieren:
• Kleine Größe
• Portabilität
• Niedrige Temperatur
• Klappbares Steckerdesign
während ein Hochleistungs-Laptop-Ladegerät möglicherweise Folgendes priorisiert:
• Anhaltende Ausgangsstabilität
• Laden mehrerer Geräte
• Wärmemanagement
• PD3.1 AVS-Kompatibilität
In dieser Phase bewerten Ingenieure auch Folgendes:
• GaN vs. Siliziumarchitektur
• Transformatorgröße
• Stromtopologie
• Effizienzziele
• Wärmeableitungspfade
Diese frühen Entscheidungen wirken sich später direkt auf den gesamten Entwicklungsprozess aus.

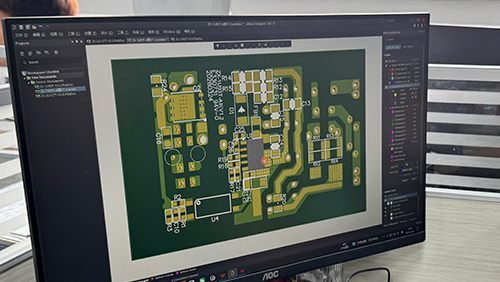

Sobald die Ladegerätarchitektur fertiggestellt ist, beginnt die PCB-Entwicklung.

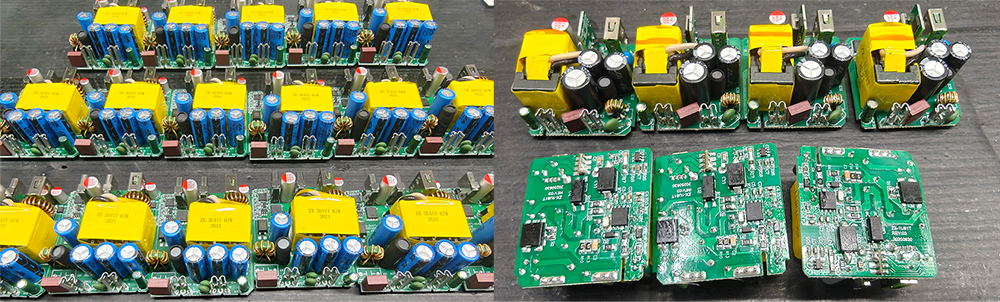

Das PCB-Layout ist einer der wichtigsten Teile der Ladegerätetechnik.
In modernen GaN-Ladegeräten ist der Platz auf der Leiterplatte äußerst begrenzt, während die Leistungsdichte weiter zunimmt.
Ingenieure müssen Folgendes sorgfältig optimieren:
• Stromführung
• Hochspannungsisolierung
• Wärmeausgleich
• Signalintegrität
• EMI-Unterdrückung
• USB-C PD-Kommunikation
Eine schlecht gestaltete Leiterplatte kann letztendlich zu Folgendem führen:
• Übermäßige Hitze
• PD-Instabilität
• Spulengeräusch
• Reduzierte Effizienz
• Sicherheitsrisiken
• Verkürzte Lebensdauer
Bei Hochleistungsladegeräten ist der gleichmäßige Abstand der Komponenten äußerst wichtig.
Die Entwicklung moderner Ladegerät-Leiterplatten erfordert oft mehrere technische Überarbeitungen vor der endgültigen Genehmigung.
Schritt 3 – Prototypenentwicklung und Debugging
Nachdem das PCB-Design abgeschlossen ist, fertigen die Ingenieure Prototypenplatinen zum Testen.
Hier beginnt der Übergang des Ladegeräts von der Theorie zur realen Hardware.
Das Debuggen von Prototypen deckt oft unerwartete technische Herausforderungen auf, wie zum Beispiel:
• Thermal-Hotspots
• PD-Handshake-Instabilität
• EMI-Interferenz
• Transformatorgeräusche
• Leistungsschwankungen
• Bauteilüberhitzung

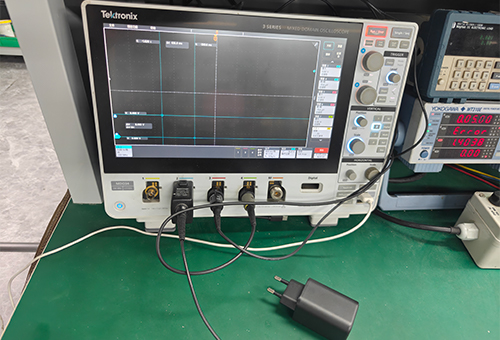

Ingenieure verwenden Geräte wie:
• Oszilloskope
• Wärmebildkameras
• USB-C-Protokollanalysatoren
• Elektronische Lasten
• EMI-Testsysteme
um das Verhalten des Ladegeräts kontinuierlich zu optimieren.
In vielen Projekten sind mehrere Überarbeitungen des Prototyps erforderlich, bevor das Design stabil genug für die Zertifizierung und Produktion ist.
Schritt 4 – Optimierung der Wärmetechnik
Das Wärmemanagement ist eine der größten Herausforderungen bei der Entwicklung moderner Ladegeräte.
Dies gilt insbesondere für kompakte Hochleistungs-GaN-Ladegeräte.
Heutige 100-W- und 140-W-Ladegeräte erzeugen aus folgenden Gründen erhebliche interne Wärme:
• Hohe Schaltfrequenz
• Dichte PCB-Layouts
• Laden über mehrere Anschlüsse
• Kompakte Gehäusegröße
Daher wird die Wärmetechnik zu einem entscheidenden Teil der Forschung und Entwicklung von Ladegeräten.

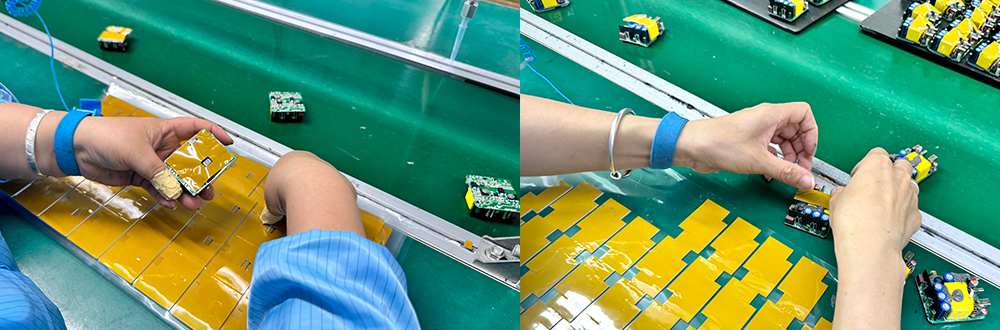

Ingenieure optimieren:
• Positionierung des Transformators
• Platzierung des Wärmepads
• Luftströmungswege
• Kupferdicke der Leiterplatte
• Gehäusebelüftung
• Effizienz der Wärmeübertragung
In einigen Fällen können bereits kleine interne Strukturänderungen die Temperatur des Ladegeräts erheblich senken.
Gutes thermisches Design verbessert direkt:
• Zuverlässigkeit
• Sicherheit
• Ladestabilität
• Produktlebensdauer
Schritt 5 – Sicherheits- und Zertifizierungsvorbereitung
Bevor die Massenproduktion beginnt, müssen Ladegeräte mehrere Sicherheits- und Konformitätstests bestehen.
Abhängig vom Zielmarkt erfordern die Produkte möglicherweise Folgendes:
• CE-Zertifizierung
• FCC-Zertifizierung
• RoHS-Konformität
• KC-Zertifizierung
• ETL-Zertifizierung
• ERP-Anforderungen
In dieser Phase überprüfen die Ingenieure Folgendes:
• Isolationsabstand
• Leckstrom
• Temperaturanstieg

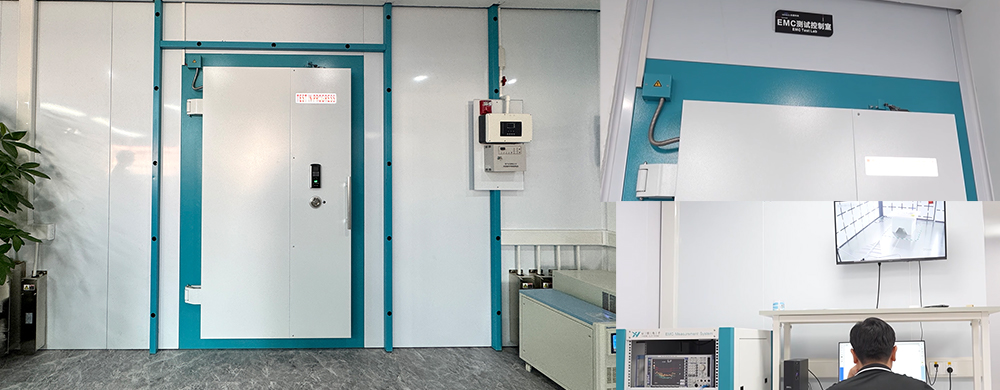

• EMI-Emissionen
• Elektrische Stabilität
• Verhalten des Schutzsystems
Produkte, die die Zertifizierungstests nicht bestehen, erfordern häufig eine Neugestaltung oder strukturelle Änderung der Leiterplatte.
Aus diesem Grund ist die Zertifizierungstechnik eng mit der Produktentwicklung selbst verknüpft.

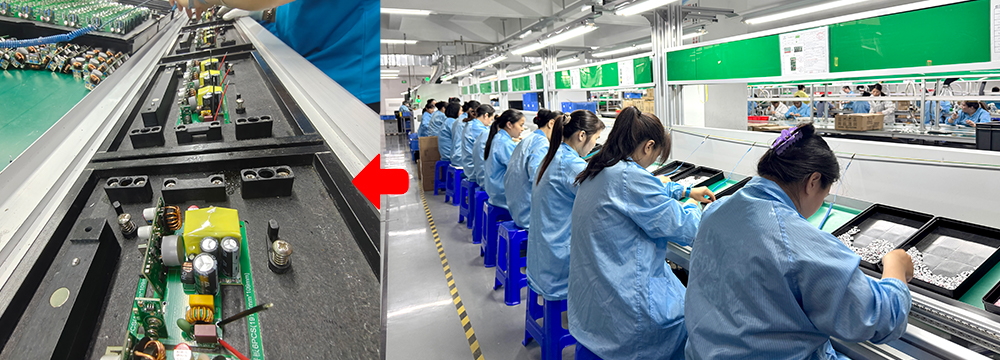

Schritt 6 – Testproduktion und Fertigungsoptimierung
Sobald die technische Validierung abgeschlossen ist, geht das Projekt in die Testproduktion.
In dieser Phase können Ingenieure überprüfen, ob das Ladegerät konsistent im großen Maßstab hergestellt werden kann.
Fabriken bewerten:
• SMT-Produktionsstabilität
• Montageeffizienz
• Rendite
• Thermische Konsistenz
• Lötqualität
• Produktionsgeschwindigkeit
Viele technische Anpassungen erfolgen tatsächlich während der Testproduktion und nicht in früheren Prototypenstadien.
Professionelle Ladegerätefabriken optimieren kontinuierlich die Herstellungsprozesse, bevor die Großserienproduktion beginnt.
Diese Phase ist von entscheidender Bedeutung, da ein Design, das in kleinen Mengen funktioniert, bei der Massenproduktion dennoch scheitern kann.
Schritt 7 – Massenproduktion und Zuverlässigkeitsüberprüfung
Nachdem alle Entwicklungsschritte abgeschlossen sind, geht das Ladegerät in die Massenproduktion.
Die Entwicklung hört hier jedoch nicht auf.
Professionelle Ladegerätehersteller beobachten weiterhin:
• Produktionskonsistenz
• Ausfallraten
• Thermisches Verhalten
• Ergebnisse des Alterungstests
• Kundenfeedback
• Zuverlässigkeitsleistung
Kontinuierliche technische Optimierung bleibt während des gesamten Produktlebenszyklus wichtig.
Dies ist besonders wichtig für OEM- und ODM-Projekte, bei denen sich die langfristige Produktstabilität direkt auf den Ruf der Marke auswirkt.
Warum die Entwicklung von Ladegeräten immer komplexer wird
Die Schnellladebranche entwickelt sich rasant weiter.
Zukünftige Ladegeräte werden:
• Kleiner
• Stärker
• Multi-Geräte-kompatibel
• KI-geräteoptimiert
• Thermisch dichter
Dies bedeutet, dass die Entwicklung von Ladegeräten immer entwicklungsintensiver wird.
Die moderne Ladegeräte-Forschung und -Entwicklung vereint jetzt:
• Leistungselektronik
• Wärmetechnik
• Softwareprotokolle
• Fertigungstechnik
• Zuverlässigkeitswissenschaft
• Sicherheitskonformität
Die Fabriken, die stark in ihre technischen Fähigkeiten investieren, werden bei der Ladetechnologie der Zukunft einen großen Vorteil haben.
Wie ZONSAN USB-C-Schnellladegeräte entwickelt
Als professioneller Ladegerätehersteller mit 16 Jahren Erfahrung investiert ZONSAN kontinuierlich in die Ladegerätetechnik, die thermische Optimierung und die Entwicklung der Energiearchitektur.
Das Forschungs- und Entwicklungsteam des Unternehmens konzentriert sich auf:
• USB-C PD-Stabilität
• PPS-Ladeoptimierung
• Multi-Port-Stromzuweisung
• Wärmemanagement
• Kompakte GaN-Architektur
• Zuverlässigkeitstechnik
ZONSAN entwickelt verschiedene Ladeprodukte, darunter:
• 20-W-USB-C-Ladegeräte
• 35-W-GaN-Ladegeräte
• 65-W-Laptop-Ladegeräte
• 100-W-PD-Ladegeräte
• 140-W-PD3.1-Ladegeräte
• PPS-Schnellladegeräte
• Tischladestationen
für OEM- und ODM-Kunden weltweit.
Das Ingenieurteam verbessert kontinuierlich PCB-Layouts, thermische Strukturen und Ladestabilität, um moderne Smartphones, Tablets, Laptops und KI-Computergeräte zu unterstützen.
Letzte Gedanken
Hinter jedem zuverlässigen Schnellladegerät steckt ein langer Entwicklungsprozess, den die meisten Verbraucher nie miterleben.
Vom PCB-Design und der thermischen Optimierung bis hin zum Protokoll-Debugging und der Zuverlässigkeitsüberprüfung ist die Entwicklung moderner Ladegeräte weitaus komplexer geworden, als viele Menschen glauben.
Da sich die Ladetechnologie weiter in Richtung höherer Leistung und kleinerer Formfaktoren weiterentwickelt, wird die technische Leistungsfähigkeit zu einem der größten Unterschiede zwischen professionellen Ladegeräteherstellern und Billiganbietern werden.
Denn in der Zukunft des USB-C-Ladens geht es bei der eigentlichen Konkurrenz nicht mehr nur um die Wattzahl.
Es geht um Technik.
FAQ
F1: Wie wird ein USB-C-Ladegerät entwickelt?
A: Ein USB-C-Ladegerät wird in mehreren Phasen entwickelt, darunter Architekturplanung, PCB-Design, Prototypentests, thermische Optimierung, Zertifizierungstests und Validierung der Massenproduktion.
F2: Warum ist das PCB-Design für Ladegeräte wichtig?
A: Das PCB-Design wirkt sich direkt auf die thermische Leistung, die Ladestabilität, die Effizienz, das EMI-Verhalten und die langfristige Zuverlässigkeit aus.
F3: Warum erfordern GaN-Ladegeräte mehr Technik?
A: GaN-Ladegeräte arbeiten mit höheren Schaltfrequenzen und Leistungsdichten und erfordern ein fortschrittlicheres thermisches Design und eine PCB-Optimierung.
F4: Was passiert beim Testen von Ladegerät-Prototypen?
A: Ingenieure testen thermisches Verhalten, PD-Protokollkommunikation, Leistungsstabilität, EMI-Emissionen und Zuverlässigkeitsleistung.
F5: Warum überhitzen manche Ladegeräte schneller?
A: Schlechtes PCB-Layout, schwaches thermisches Design, minderwertige Komponenten oder unzureichende technische Optimierung können die Temperatur des Ladegeräts erhöhen.
F6: Welche Zertifizierungen benötigen Ladegeräte?
A: Je nach Markt erfordern Ladegeräte möglicherweise CE-, FCC-, RoHS-, KC-, ETL-, ERP- oder andere Sicherheitszertifizierungen.
F7: Warum ist die Testproduktion wichtig?
A: Die Probeproduktion hilft dabei, die Produktionsstabilität, die Ausbeute, die thermische Konsistenz und die Zuverlässigkeit der Großserienproduktion zu überprüfen.
F8: Was zeichnet eine professionelle Ladegerätefabrik aus?
A: Professionelle Ladegerätefabriken investieren stark in Forschungs- und Entwicklungstechnik, SMT-Präzision, thermische Tests, Zuverlässigkeitsüberprüfung und Produktionsoptimierung.
