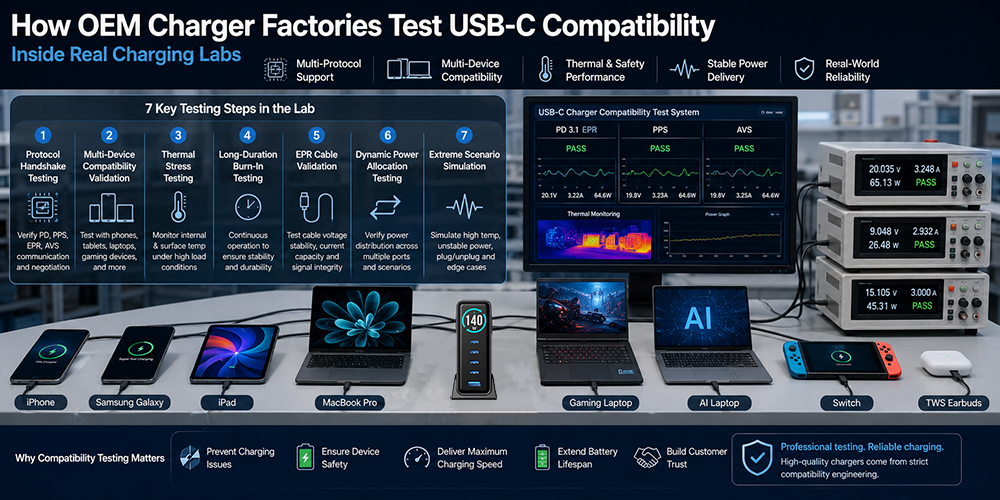

Wie OEM-Ladegerätefabriken die USB-C-Kompatibilität testen (in echten Ladelaboren)

Und da sich das USB-C-Laden weiterentwickelt in Richtung:
• PD3.1
• AVS
• KI-Laptops
• Ökosysteme mit mehreren Geräten
Kompatibilitätstests sind zu einem der wichtigsten Bestandteile der Ladegeräteherstellung geworden.

Tatsächlich sind viele Ladeprobleme, mit denen Benutzer heutzutage konfrontiert werden, nicht auf eine unzureichende Wattleistung zurückzuführen.
Sie werden verursacht durch: Kompatibilitätsfehler.
Aus diesem Grund investieren professionelle OEM-Ladegerätefabriken stark in:USB-C-Kompatibilitätslabore.

Warum die USB-C-Kompatibilität komplexer ist als zuvor
Vor Jahren waren Ladegeräte relativ einfach.
Die meisten mitgelieferten Adapter:
• Festspannung
• Feststrom
mit eingeschränkter Kommunikation.

Heutzutage müssen moderne USB-C-Ladegeräte intelligent und in Echtzeit mit Geräten verhandeln.
Andere Brund bevorzugen oft unterschiedliche Ladeverhalten.

Zum Beispiel:

Dies bedeutet, dass sich ein Ladegerät auf mehreren Geräten unterschiedlich verhalten kann.

Warum die Wattzahl allein nicht mehr ausreicht
Ein Ladegerät mit der Aufschrift:
„100W“
garantiert nicht automatisch:
• volle Kompatibilität
• Stabile Ladung
• richtiges thermisches Verhalten

Die tatsächliche Kompatibilität hängt davon ab, ob das Ladegerät Folgendes richtig unterstützt:
• Protokollverhandlung
• Spannungsübergänge
• aktuelle Regulierung
• Kabelkommunikation
• thermisches Ansprechverhalten
Aus diesem Grund sind professionelle Tests von entscheidender Bedeutung.

Was passiert in einem USB-C-Kompatibilitätslabor?
Professionelle OEM-Ladegerätefabriken bauen in der Regel spezielle Testumgebungen auf für:
• PD-Protokollvalidierung
• PPS-Tests
• AVS-Simulation
• EPR-Kabelprüfung
• thermische Spannungsanalyse
• Langzeitladetests
Diese Labore simulieren: reales Ladeverhalten.

Schritt 1 – Protokoll-Handshake-Test
Wenn ein Gerät an ein USB-C-Ladegerät angeschlossen wird, beginnt die Kommunikation sofort.
Das Ladegerät und das Gerät verhandeln:
• Spannung
• aktuell
• Leistungsgrenzen
• Protokollkompatibilität

Fabriken testen, ob das Ladegerät richtig reagiert auf:
• PD-Anfragen
• PPS-Anpassungen
• EPR-Befehle
• Dynamisches Spannungsverhalten des AVS

Jede Instabilität hier kann Folgendes verursachen:
• langsames Laden
• Schleifen trennen
• Überhitzung
• Instabile Stromversorgung

Schritt 2 – Validierung der Kompatibilität mehrerer Geräte
Professionelle Ladegerätefabriken testen Ladegeräte für viele Geräte gleichzeitig.
Dazu gehört oft:
• iPhones
• Samsung Galaxy-Geräte
• iPads
• MacBooks
• Gaming-Handhelds
• Windows-Laptops
• Laptops
• Ohrhörer
• Tabletten
Denn jedes Ökosystem verhält sich anders.
Zum Beispiel:

Samsung-Geräte fordern möglicherweise aggressiv PPS-Spannungsänderungen an.
Inzwischen: MacBooks konzentrieren sich stark auf die PD3.1-EPR-Stabilität.

Schritt 3 – Wärmebelastungstest
Die thermische Leistung ist einer der größten versteckten Faktoren, die die Ladequalität beeinflussen.
Professionelle Labore bewerten:
• interne Leiterplattentemperatur
• Transformatortemperatur
• Gehäuseoberflächentemperatur
• Dauerhafte Leistungsstabilität

insbesondere während:
• 65W+
• 100 W+
• 140 W PD3.1-Aufladung
Schlechte Wärmetechnik verursacht oft: Ladedrosselung.
Dies reduziert:
• Ladegeschwindigkeit
• Effizienz
• langfristige Zuverlässigkeit

Schritt 4 – Langzeit-Burn-In-Test
Viele günstige Ladegeräte erscheinen bei kurzen Tests stabil.
Aber Probleme treten auf, nachdem:
• Öffnungszeiten
• wiederholte Ladezyklen
• hohe Umgebungstemperaturen

Professionelle OEM-Fabriken führen Folgendes durch:Burn-in-Test
zur Überprüfung:
• Langfristige Leistungsstabilität
• thermische Konsistenz
• Haltbarkeit der Komponenten
unter Dauerlastbedingungen.

Schritt 5 – EPR-Kabelvalidierung
PD3.1-Aufladung oben:
100W
erfordert:EPR-zertifizierte USB-C-Kabel.
Fabriktest:
• Spannungsstabilität
• Kabelwiderstand
• Steckertemperatur
• Signalintegrität

denn ein schlechtes Kabelverhalten kann Folgendes verursachen:
• Instabiler Ladevorgang
• Leistungsverlust
• übermäßige Hitze
• Ladeunterbrechungen

Schritt 6 – Dynamische Leistungszuteilungsprüfung
Moderne Tischladegeräte verfügen häufig über Folgendes:
• 2 Ports / 3 Ports / 4 Ports / 6 Ports
mit intelligenter Stromverteilung.
Fabriken müssen Folgendes überprüfen:
• wie sich die Wattleistung umverteilt
• ob die Spannung stabil bleibt
• wie sich Protokolle beim Umschalten verhalten
Zum Beispiel:
Ein 140-W-Ladegerät kann dynamisch wechseln:
• 140W → Einzelgerät
• 100 W + 30 W → Dual-Gerätemodus
ohne die Ladestabilität zu unterbrechen.

Schritt 7 – Simulation eines Extremszenarios
Professionelle Ladelabore simulieren auch schwierige Bedingungen wie:
• hohe Umgebungstemperaturen
• Instabiler AC-Eingang
• Schnelle Ein-/Aussteckzyklen
• gleichzeitige Gerätewechsel
• minderwertiges Kabelverhalten
Dies hilft Ingenieuren bei der Identifizierung von: Edge-Case-Kompatibilitätsfehler.

Warum Kompatibilitätstests im Jahr 2026 immer wichtiger werden
Das USB-C-Ökosystem wird immer komplizierter, da die Geräte mittlerweile Folgendes umfassen:
• KI-Beschleunigung
• Hochaktuelle Displays
• GPU-Workloads
• dynamische Batteriesysteme
• Erweiterte thermische Kontrollen

Dies führt zu einem sich schnell ändernden Strombedarf.
Moderne Ladegeräte müssen intelligent und in Echtzeit reagieren.
Als Ergebnis: Kompatibilitätstechnik wird genauso wichtig wie die Wattzahl selbst.

Warum GaN-Ladegeräte eine erweiterte Validierung erfordern
GaN-Ladegeräte arbeiten bei:
• höhere Schaltfrequenzen
• Höhere Leistungsdichte
• geringere thermische Margen
Im Vergleich zu herkömmlichen Silikon-Ladegeräten.
Das verbessert:
• Effizienz
• Größenreduzierung
• thermisches Verhalten
Es erhöht aber auch die technische Komplexität.

GaN-Ladegeräte erfordern daher:
• strengere PCB-Optimierung
• Erweiterte thermische Analyse
• bessere Protokollkoordination
während der Kompatibilitätsprüfung.

Warum AVS die Kompatibilitätskomplexität weiter erhöhen wird
PD3.2 AVS führt ein: Dynamisch einstellbare Spannungssysteme.
Dadurch entsteht ein intelligenteres Ladeverhalten.
Es bedeutet aber auch:
• mehr Verhandlungsstaaten
• mehr Spannungsübergänge
• Mehr Echtzeitregulierung
was die Prüfanforderungen deutlich erhöht.

Künftige Kompatibilitätslabore werden sich zunehmend auf Folgendes konzentrieren:
• AVS-Antwortverhalten
• Aufladen von KI-Laptops
• Intelligente Leistungsoptimierung

Die Perspektive von ZONSAN auf USB-C-Kompatibilitätstests
Als professioneller Hersteller von GaN-Ladegeräten und OEM-Lieferant von USB-C-Ladegeräten betrachtet Zonsan Power die Kompatibilitätsprüfung als eine der kritischsten Phasen der Ladegerätentwicklung.
Moderne USB-C-Ladegeräte müssen einen stabilen Betrieb gewährleisten:
• Smartphones / Tablets / Laptops
• Spielgeräte
• Multi-Port-Ladeszenarien

und unterstützt gleichzeitig:
• PD / PPS / PD3.1 EPR
• AVS-Ökosysteme der nächsten Generation

Speziell für:
• 65W
• 100 W
• 140-W-Desktop-GaN-Ladegeräte
Kompatibilitätstechnik erfordert jetzt eine Koordination zwischen:
• Protokollingenieure
• PCB-Teams
• Wärmetechniker
• Firmware-Testteams
um eine stabile Ladeleistung in der Praxis zu gewährleisten.

Warum Kompatibilitätstechnik künftige Ladegeräte bestimmen wird
Die Zukunft des Ladens ist nicht mehr nur:
„mehr Watt.“
Die nächste Generation von USB-C-Ladegeräten wird zunehmend konkurrieren auf:
• Protokollintelligenz
• thermische Optimierung
• dynamisches Spannungsverhalten
• Ökosystemkompatibilität
• KI-Energieverwaltung

Das bedeutet: Kompatibilitätstechnik
wird zu einem der größten Unterscheidungsmerkmale zwischen:
• kostengünstige Ladegeräte
und:
• professionelle High-End-Ladesysteme.

Letzte Gedanken
Das Laden über USB-C hat sich zu einem hochintelligenten Ökosystem entwickelt, das Folgendes umfasst:
• PD / PPS / PD3.1 / AVS /
• dynamische Spannungsregelung
• Leistungsaushandlung in Echtzeit

Da Ladesysteme immer fortschrittlicher werden, werden professionelle Kompatibilitätstests unerlässlich für:
• Stabilität
• Effizienz
• thermische Sicherheit
• langfristige Zuverlässigkeit
Und in den kommenden Jahren werden die besten Ladegeräte nicht nur diejenigen sein, die Folgendes bieten: die höchste Wattzahl
aber diejenigen mit: die beste Kompatibilitätstechnik.

Empfohlen
• „PD3.0 vs. PD3.1 vs. PD3.2 (AVS): Die Zukunft des USB-C-Ladens“↗
• „Warum manche USB-C-Ladegeräte schneller laden als andere“↗
• „Offizielle USB-Power-Delivery-Spezifikationen für USB-IF“↗
• „Übersicht über die USB-Typ-C-Zertifizierung“↗

FAQ (Leute fragen auch)
F1: Warum laden manche Ladegeräte bestimmte Geräte nicht richtig auf?
Verschiedene Geräte verwenden unterschiedliche Ladeprotokolle und Spannungsanforderungen.Eine schlechte Kompatibilitätstechnik kann zu Ladeproblemen führen.

F2: Was ist ein USB-C-Kompatibilitätstest?
Es handelt sich um einen Validierungsprozess, der sicherstellt, dass Ladegeräte ordnungsgemäß mit verschiedenen Geräten, Kabeln und Ladeprotokollen kommunizieren und funktionieren.

F3: Warum sind PPS-Tests wichtig?
PPS ermöglicht eine dynamische Spannungsanpassung, insbesondere für Samsung-Schnellladesysteme.

F4: Was ist EPR-Kabeltest?
EPR-Tests validieren, ob USB-C-Kabel das Laden mit PD3.1 mit hoher Leistung über 100 W sicher unterstützen können.

F5: Warum testen OEM-Ladegerätefabriken mehrere Geräte?
Denn jedes Geräte-Ökosystem verhält sich bei der Ladeverhandlung und dem Wärmemanagement anders.

F6: Sind GaN-Ladegeräte schwieriger zu konstruieren?
Ja.GaN-Ladegeräte arbeiten mit höheren Schaltfrequenzen und Leistungsdichten, was eine fortschrittlichere Wärme- und Protokolltechnik erfordert.

F7: Warum sind thermische Tests wichtig?
Überhitzung kann die Ladegeschwindigkeit verringern, Komponenten beschädigen und die Lebensdauer des Ladegeräts verkürzen.

F8: Wird AVS das Laden über USB-C komplizierter machen?
Ja.AVS führt eine dynamische, intelligente Spannungsregelung ein und erhöht so die Komplexität der Kompatibilitätstechnik.
