Wie das PCB-Layout die Leistung des Ladegeräts bestimmt: Einblicke in die Technik hinter Schnellladegeräten

Schnelle Antwort (Featured Snippet)
Das PCB-Layout ist einer der kritischsten Faktoren beim Ladegerätdesign.Eine gut gestaltete Leiterplatte verbessert die Energieeffizienz, reduziert die Wärmeentwicklung, minimiert elektromagnetische Störungen (EMI), verbessert die Ladestabilität und erhöht die langfristige Zuverlässigkeit.Selbst wenn zwei Ladegeräte dieselben elektronischen Komponenten verwenden, können unterschiedliche PCB-Layouts zu deutlich unterschiedlichen Leistungen, Sicherheit und Lebensdauer führen.

Wichtige Erkenntnisse
Das PCB-Layout beeinflusst fast jeden Aspekt der Ladegerätleistung.
Elektrische Strompfade bestimmen den Wirkungsgrad und die Wärmeerzeugung.
Die richtige Platzierung der Komponenten trägt dazu bei, elektromagnetische Störungen zu reduzieren und die Zuverlässigkeit zu verbessern.
Hochleistungs-GaN-Ladegeräte erfordern ein anspruchsvolleres PCB-Design als herkömmliche Ladegeräte.
Professionelle Ladegerätehersteller verbringen Wochen damit, Leiterplattenlayouts vor der Massenproduktion zu überprüfen.

Einführung
Wenn Menschen über ein Schnellladegerät nachdenken, konzentrieren sie sich normalerweise auf sichtbare Spezifikationen wie Leistungsabgabe, Ladeprotokolle oder die Anzahl der USB-Anschlüsse.Es ist einfach, ein 65-W-Ladegerät mit einem 100-W-Ladegerät zu vergleichen oder zwischen GaN- und traditioneller Siliziumtechnologie zu wählen.

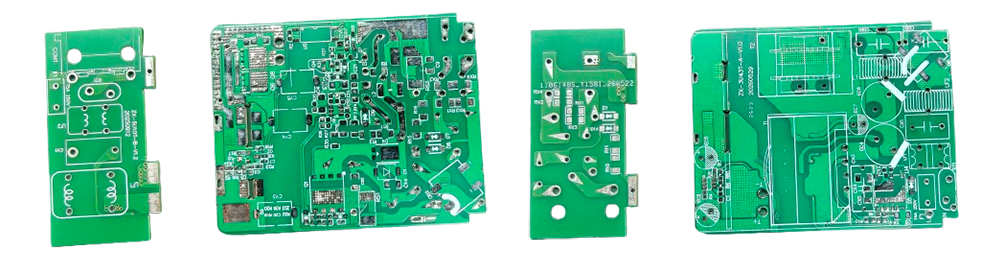

Was selten auffällt, ist die grüne Platine, die im Inneren des Ladegeräts versteckt ist.
Für die meisten Benutzer sieht es wie eine Plattform zur Montage elektronischer Komponenten aus.
Für einen Ingenieur erwacht jedoch das gesamte Ladegerät auf der Leiterplatte – oder PCB – zum Leben.

Die Leiterplatte ist weit mehr als eine Trägerstruktur.Sie bestimmt, wie Strom fließt, wie sich Wärme ausbreitet, wie effizient Energie umgewandelt wird und sogar, ob das Ladegerät die EMV-Zertifizierung besteht.Eine schlecht gestaltete Leiterplatte kann hochwertige elektronische Komponenten zu einem unzuverlässigen Produkt machen, während ein optimiertes Layout dafür sorgt, dass dieselben Komponenten über Jahre hinweg sicher und effizient funktionieren.
Aus diesem Grund sagen erfahrene Ladegeräte-Ingenieure oft:
„Ein Ladegerät ist nur so gut wie sein PCB-Layout.“
Um das PCB-Design zu verstehen, ist kein Ingenieurstudium erforderlich, aber es hilft zu erklären, warum zwei Ladegeräte mit nahezu identischen Spezifikationen in der Praxis völlig unterschiedliche Leistungen erbringen können.


Warum das PCB-Layout wichtiger ist, als den meisten Menschen bewusst ist
Jedes Schnellladegerät enthält Dutzende elektronische Komponenten.
Dazu können gehören:
• Leistungsregler-IC
• GaN-Transistoren oder MOSFETs
• Transformator
• Kondensatoren
• Induktoren
• USB-C PD-Controller
• Schutz-ICs
• Rückkopplungskreise
• EMI-Filter

Viele Menschen gehen davon aus, dass allein die Qualität der Komponenten die Leistung des Ladegeräts bestimmt.
In Wirklichkeit sind Komponenten nur ein Teil der Gleichung.
Stellen Sie sich vor, alle Teile eines Hochleistungssportwagens in einer Garage unterzubringen, ohne sie richtig zu verbinden.Selbst der beste Motor der Welt kann keine Leistung erbringen, wenn jedes Teil falsch positioniert ist.
Eine Leiterplatte funktioniert auf die gleiche Weise.
Es stellt die elektrischen Pfade bereit, die alle Komponenten zu einem vollständigen Energieumwandlungssystem verbinden.
Wenn diese Wege zu lang, schlecht positioniert oder falsch verlegt sind, treten Probleme auf:
• Höherer elektrischer Widerstand
• Erhöhte Hitze
• Größeres Schaltgeräusch
• Reduzierte Effizienz
• Schlechte Spannungsstabilität
• Schwierigere EMV-Konformität
Ein gutes PCB-Layout verhindert diese Probleme, bevor der erste Prototyp überhaupt zusammengebaut wird.

Auf dem Weg der Elektrizität
Eine hilfreiche Möglichkeit, das PCB-Design zu verstehen, besteht darin, den Weg des Stroms durch ein Ladegerät zu verfolgen.
Nachdem der Wechselstrom in das Ladegerät eingespeist wurde, erreicht er Ihr Telefon oder Ihren Laptop nicht sofort.
Stattdessen durchläuft es eine sorgfältig geplante Abfolge von Schaltkreisen.
Ein vereinfachter Ablauf sieht so aus:
AC-Eingang
↓
EMI-Filter
↓
Brückengleichrichter
↓
Primärer Schaltkreis
↓
Hochfrequenztransformator
↓
Sekundärberichtigung
↓
Ausgabefilter
↓
USB-C Power Delivery Controller
↓
Verbundenes Gerät

Jeder Abschnitt führt eine andere Aufgabe aus und die Leiterplatte bestimmt, wie effizient diese Abschnitte miteinander kommunizieren.
Wenn eine Stufe schlecht angeordnet ist, können sich die Auswirkungen auf das gesamte Ladegerät ausbreiten.
Beispielsweise kann die Vergrößerung des Abstands zwischen Transformator und Ausgangsgleichrichter auf dem Papier unbedeutend erscheinen.Dennoch kann es zu höheren Leitungsverlusten, höheren Betriebstemperaturen und einer Verringerung der Gesamteffizienz kommen.
Solche Details verbringen Ingenieure unzählige Stunden damit, sie zu verfeinern.


Wie das PCB-Layout die Ladeeffizienz beeinflusst
Effizienz wird oft in Prozent angegeben.
Ein Ladegerät kann einen Umwandlungswirkungsgrad von 92 %, 94 % oder sogar mehr angeben.
Viele Anwender gehen davon aus, dass dieser Wert ausschließlich von den Halbleiterbauelementen im Ladegerät abhängt.
Während die Auswahl der Komponenten sicherlich wichtig ist, spielt das PCB-Layout eine ebenso wichtige Rolle.
Strom folgt von Natur aus dem Weg des geringsten Widerstands.
Jeder zusätzliche Millimeter Kupferleiter erhöht den Widerstand, so klein er auch erscheinen mag.
Längere Stromwege erzeugen:
• Zusätzlicher Spannungsabfall
• Höhere Verlustleistung
• Mehr Wärmeentwicklung
• Reduzierte Umwandlungseffizienz
Ziel der Ingenieure ist es daher, Hochstrompfade möglichst kurz und direkt zu halten.
Dies ist besonders wichtig bei Hochleistungs-USB-C-Ladegeräten, bei denen der Ausgangsstrom 5 A oder mehr erreichen kann.

Auf diesem aktuellen Niveau können scheinbar geringfügige Layoutverbesserungen die Effizienz spürbar steigern.
Auch die Kupferdicke trägt zur Leistung bei.
Dickeres Kupfer verringert den Widerstand und verbessert die Wärmeableitung, erhöht aber auch die Herstellungskosten.
Beim Engineering geht es daher um ein Gleichgewicht zwischen elektrischer Leistung, thermischen Anforderungen und kommerzieller Praktikabilität.

Wärme beginnt beim Layout
Das Wärmemanagement ist eine der größten technischen Herausforderungen bei modernen Schnellladegeräten.
Entgegen der landläufigen Meinung ist Überhitzung nicht immer auf minderwertige Komponenten zurückzuführen.
Manchmal beginnt das Problem beim PCB-Layout.
Wenn Stromversorgungsgeräte zu nahe beieinander platziert werden, staut sich die Wärme auf engstem Raum.
Dadurch entstehen lokale Hotspots, die beim ersten Test vielleicht nicht sofort auffallen, bei längerem Volllastbetrieb jedoch zunehmend problematisch werden.
Professionelle Ingenieure legen daher großen Wert auf die Platzierung der Komponenten.
Hochleistungsgeräte sind für Folgendes ausgelegt:
• Verbessern Sie die Luftzirkulation im Inneren des Gehäuses
• Reduzieren Sie die thermische Wechselwirkung zwischen Komponenten
• Verteilen Sie die Wärme auf größere Kupferflächen
• Wärme effizient auf Wärmeleitpads oder das Gehäuse übertragen

Schon die Verschiebung einer Komponente um nur wenige Millimeter kann die Betriebstemperatur um mehrere Grad senken.
Obwohl diese Anpassungen klein klingen, haben sie doch messbare Auswirkungen auf die Produktlebensdauer.
Besonders hitzeempfindlich sind beispielsweise Elektrolytkondensatoren.
Schon eine Reduzierung der Betriebstemperatur um wenige Grad kann die Lebensdauer deutlich verlängern.

Warum das PCB-Layout die EMI-Leistung bestimmt
Einer der am wenigsten sichtbaren, aber wichtigsten Aspekte der Ladegerätetechnik ist die elektromagnetische Verträglichkeit, allgemein bekannt als EMV.
Jedes Schaltnetzteil erzeugt hochfrequentes elektrisches Rauschen.
Wenn dieser Lärm nicht ordnungsgemäß kontrolliert wird, kann er elektronische Geräte in der Nähe oder die drahtlose Kommunikation stören oder sogar verhindern, dass das Ladegerät die behördliche Zertifizierung besteht.

Interessanterweise sind viele EMV-Probleme nicht auf fehlerhafte Komponenten zurückzuführen, sondern auf das PCB-Layout selbst.
Beispielsweise kontrollieren Ingenieure sorgfältig die Größe von Hochfrequenz-Schaltschleifen.
Eine größere Schaltschleife wirkt wie eine Antenne und strahlt unerwünschte elektromagnetische Energie in die Umgebung ab.
Die Reduzierung der Schleifenfläche trägt dazu bei, diese Strahlung zu minimieren, bevor überhaupt eine zusätzliche Filterung erforderlich ist.

Ebenso wichtig ist die Erdungsstrategie.
Anstatt die Masseebene als einfache Kupferschicht zu behandeln, verwenden Ingenieure sie als sorgfältig geplantes Referenzsystem, das Signale stabilisiert, elektrisches Rauschen reduziert und das Gesamtverhalten der Schaltung verbessert.
Ein effektives EMI-Design wird daher nicht erst am Ende der Entwicklung hinzugefügt.
Es beginnt mit dem allerersten PCB-Layout.

Die Platzierung der Komponenten ist niemals zufällig
Wenn man sich das Innere eines Ladegeräts ansieht, gehen manche Leute davon aus, dass die Komponenten einfach so angeordnet sind, dass sie in ein kompaktes Gehäuse passen.
In Wirklichkeit ist jede Platzierungsentscheidung absichtlich.
Zum Beispiel:
• Hochspannungskreise sind von Niederspannungs-Ausgangsabschnitten getrennt.
• Empfindliche Steuer-ICs sind entfernt von rauschenden Schaltkomponenten positioniert.
• Wärmeempfindliche Kondensatoren werden von größeren Wärmequellen ferngehalten.
• Hochstrompfade werden verkürzt, um elektrische Verluste zu minimieren.
• Die Schaltkreise des USB-C-Controllers sind so angeordnet, dass eine stabile Signalintegrität gewährleistet ist.

Diese Konstruktionsprinzipien wirken zusammen, um die Effizienz, Zuverlässigkeit und Herstellbarkeit zu verbessern.
Durch eine schlechte Platzierung entsteht möglicherweise immer noch ein funktionierender Prototyp, die langfristige Leistung wird jedoch häufig beeinträchtigt.
Professionelle Ingenieurteams verbringen daher viel Zeit damit, Layouts zu überprüfen, bevor sie die Produktion von Prototypen genehmigen.

Zwei Ladegeräte können die gleichen Komponenten verwenden – und dennoch sehr unterschiedliche Leistungen erbringen
Ein Missverständnis auf dem Markt besteht darin, dass der Vergleich von Komponentenlisten die ganze Wahrheit sagt.
Angenommen, zwei Hersteller kaufen denselben Controller-IC, denselben Transformator, dieselben GaN-Geräte und dieselben Kondensatoren.
Auf dem Papier sieht die Stückliste nahezu identisch aus.
Dennoch arbeitet ein Ladegerät durchweg kühler, besteht die EMV-Prüfung mit weniger Revisionen und weist eine höhere Langzeitzuverlässigkeit auf.

Warum?
Der Unterschied liegt oft in der Leiterplattentechnik.
Durch optimierte Verlegung, ausgewogene Wärmeverteilung, ordnungsgemäße Erdung und sorgfältige Komponentenplatzierung erreicht jede Komponente eine näher an ihrer beabsichtigten Leistungsfähigkeit liegende Leistung.
Im Gegensatz dazu kann ein weniger raffiniertes Layout dazu führen, dass dieselben Komponenten unter größerer elektrischer und thermischer Belastung betrieben werden.
Aus diesem Grund fragen erfahrene OEM-Einkäufer zunehmend nicht nur nach den verwendeten Komponenten, sondern auch nach dem Engineering-Prozess hinter dem PCB-Design.

Häufige Fehler beim PCB-Layout, die sich auf die Leistung des Ladegeräts auswirken
Selbst erfahrene Ingenieure stellen ein PCB-Layout selten beim ersten Versuch perfekt fertig.Moderne USB-C-Ladegeräte integrieren Hochfrequenzschaltkreise, Leistungsumwandlungsstufen, Kommunikationsprotokolle und mehrere Schutzsysteme auf engstem Raum.Kleine Layoutprobleme, die während des Entwurfs unbedeutend erscheinen, können beim Prototypentest zu großen Problemen werden.
Im Folgenden sind einige häufige PCB-Layoutfehler aufgeführt, die bei der Entwicklung von Ladegeräten auftreten.

1. Zu lange Hochstromleiterbahnen
Hochstrom-Ausgangspfade sollten immer so kurz und direkt wie möglich gehalten werden.
Wenn diese Leiterbahnen unnötig lang werden, erhöht sich der elektrische Widerstand.Das Ergebnis ist ein größerer Leistungsverlust, höhere Betriebstemperaturen und eine geringere Umwandlungseffizienz.
Bei Hochleistungsladegeräten mit 100 W oder 140 W wird dieses Problem noch deutlicher, da die Ausgangsströme unter USB PD 3.1 Extended Power Range (EPR) 5 A überschreiten können.

2. Schlechte Trennung zwischen Hochspannungs- und Niederspannungsbereichen
In jedem Ladegerät verarbeitet die Primärseite hohe Wechselspannung, während die Sekundärseite Niederspannungs-Gleichstrom an angeschlossene Geräte liefert.
Wenn diese beiden Bereiche zu nahe beieinander liegen oder der Isolationsabstand nicht ausreicht, verstößt das Ladegerät möglicherweise gegen internationale Sicherheitsanforderungen wie IEC 62368-1 oder es kommt zu erhöhten elektrischen Störungen.
Die Einhaltung der richtigen Kriech- und Luftstrecken ist daher ein wesentlicher Bestandteil des PCB-Designs und keine einfache Fertigungsregel.

3. Konzentration wärmeerzeugender Komponenten
Ein weiterer häufiger Fehler besteht darin, Transformator, GaN-Geräte, Synchrongleichrichter und Elektrolytkondensatoren zu nahe beieinander zu platzieren.
Dadurch kann zwar Platz gespart werden, es entstehen jedoch häufig lokale Hotspots, die die Lebensdauer der Komponenten verkürzen.
Ein besserer Ansatz verteilt die Wärmequellen gleichmäßiger und ermöglicht die Ausbreitung der Wärmeenergie über größere Kupferflächen, bevor sie temperaturempfindliche Komponenten erreicht.

4. Unzureichendes Design der Grundebene
Eine fragmentierte oder schlecht geplante Masseebene kann zu Signalinstabilität führen, das Schaltrauschen erhöhen und die EMV-Konformität erschweren.
Professionelle Ingenieure betrachten die Masseebene in der Regel als aktiven Teil des elektrischen Designs, anstatt ungenutzten PCB-Raum einfach mit Kupfer zu füllen.


Warum Hochleistungs-GaN-Ladegeräte häufig mehrschichtige Leiterplatten verwenden
Mit zunehmender Ladeleistung steigt auch die Komplexität der Leiterplatte.
Viele kompakte Smartphone-Ladegeräte mit 20 W oder 30 W können mit einer zweischichtigen Leiterplatte eine gute Leistung erbringen, da die Stromstärke relativ niedrig bleibt und die Routing-Anforderungen einfach sind.
Sobald die Ausgangsleistung jedoch 65 W, 100 W oder sogar 140 W erreicht, ändern sich die Designanforderungen erheblich.
Ladegeräte mit höherer Leistung profitieren häufig von einem vierschichtigen PCB-Aufbau, da zusätzliche Schichten mehrere technische Vorteile bieten.
Sie ermöglichen Ingenieuren:
• Reduzieren Sie den elektrischen Widerstand durch verbesserte Stromverteilung.
• Erstellen Sie durchgehende Erdungsebenen, die elektromagnetische Störungen unterdrücken.
• Trennen Sie schnelle Steuersignale von verrauschten Schaltkreisen.
• Verbessern Sie die Wärmeverteilung über größere Kupferflächen.
• Vereinfachen Sie komplexe Streckenführungen, ohne den Sicherheitsabstand zu beeinträchtigen.
Das bedeutet nicht, dass jedes Hochleistungsladegerät vier Schichten verwenden muss.Produktgröße, Topologie, Kostenziele und thermische Anforderungen beeinflussen alle die endgültige Entscheidung.
Der wichtige Punkt ist, dass die Anzahl der PCB-Schichten eine technische Entscheidung ist und nicht nur eine Fertigungsspezifikation.

Überprüfung des PCB-Layouts: Eine der wichtigsten Entwicklungsphasen
Bevor ein Prototyp hergestellt wird, verbringen professionelle Ingenieurteams viel Zeit damit, das PCB-Layout zu überprüfen.
Das Ziel ist einfach:
Finden Sie potenzielle Probleme, bevor sie zu kostspieligen Hardware-Revisionen werden.
Eine typische Rezension umfasst Fragen wie:
• Sind Hochstrompfade ausreichend kurz?
• Sind empfindliche Steuerkreise gegen Schaltstörungen isoliert?
• Hat der Transformator ausreichend Abstand?
• Ist die Entwicklung thermischer Hotspots wahrscheinlich?
• Ist der USB-C-Controller richtig positioniert?
• Kann das Design EMV-Anforderungen erfüllen?
• Unterstützt das Layout eine effiziente Fertigung?

Viele Designverbesserungen finden in dieser Phase statt, lange bevor die erste Leiterplatte hergestellt wird.
Erfahrene Teams wissen, dass die Korrektur eines Layouts in der Software Minuten dauert, während die Neugestaltung physischer Prototypen nach dem Testen ein ganzes Projekt um Wochen verzögern kann.

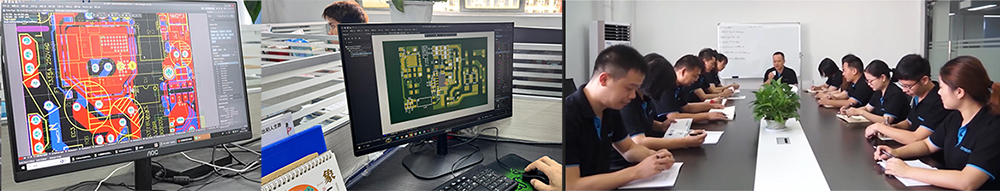

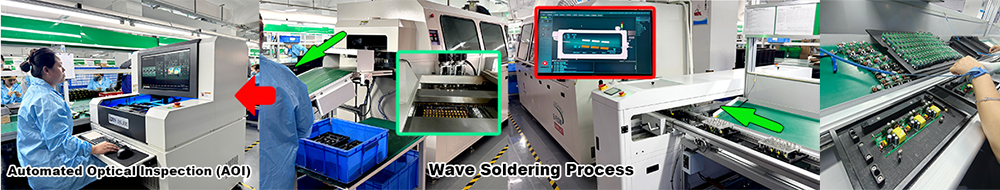

Wie professionelle Ladegerätehersteller das PCB-Layout optimieren
Für professionelle Ladegerätehersteller wird das PCB-Layout nicht von einem einzelnen, unabhängig arbeitenden Ingenieur übernommen.
Vielmehr handelt es sich um einen kollaborativen Engineering-Prozess.
Während der Entwicklung eines neuen GaN-Ladegeräts können Hardware-Ingenieure beispielsweise die Leistungsstufe optimieren, während EMC-Ingenieure Schaltgeräusche bewerten, Wärmetechniker die Wärmeverteilung analysieren und Fertigungsingenieure prüfen, ob das Design konsistent auf automatisierten SMT-Linien hergestellt werden kann.

Jede Rezension fügt eine weitere Ebene der Verfeinerung hinzu.
Bei ZONSAN werden PCB-Layouts neben der schematischen Verifizierung, thermischen Analyse, Herstellbarkeitsbewertung und Zuverlässigkeitsplanung bewertet, bevor mit der Prototypenproduktion begonnen wird.
Dieser funktionsübergreifende Ansatz trägt dazu bei, Entwicklungsrisiken zu reduzieren und erhöht die Wahrscheinlichkeit einer stabilen Leistung, einer erfolgreichen Zertifizierung und einer reibungslosen Massenproduktion.


Letzte Gedanken
Wenn Menschen Ladegeräte vergleichen, konzentrieren sie sich oft auf sichtbare Spezifikationen wie Ladeleistung, USB-Anschlüsse oder unterstützte Protokolle.
Diese Spezifikationen sind sicherlich wichtig, aber sie stellen nur einen Teil der technischen Geschichte dar.
Ein Großteil der tatsächlichen Leistung eines Ladegeräts wird durch Entscheidungen bestimmt, die der Benutzer nie sieht.

Das PCB-Layout beeinflusst, wie effizient der Strom fließt, wie effektiv die Wärme verwaltet wird, wie gut elektromagnetische Störungen kontrolliert werden und wie zuverlässig das Produkt auch nach Jahren des täglichen Gebrauchs funktioniert.
Obwohl zwei Ladegeräte mit identischen Spezifikationen werben und sogar ähnliche Komponenten verwenden, kann eine durchdachte Leiterplattentechnik das eine spürbar kühler, leiser und zuverlässiger machen als das andere.
Für OEM-Käufer, die Ladegerätehersteller bewerten, bietet das Verständnis der Bedeutung des PCB-Designs wertvolle Einblicke in die technischen Fähigkeiten hinter dem fertigen Produkt.

Letztendlich werden hervorragende Ladegeräte nicht nur durch die darin enthaltenen Komponenten definiert, sondern auch dadurch, wie intelligent diese Komponenten zusammenarbeiten.

Häufig gestellte Fragen (FAQ)
F1: Warum ist das PCB-Layout in einem Ladegerät so wichtig?
Weil es sich direkt auf Effizienz, Wärmeerzeugung, EMI-Leistung, Ladestabilität und langfristige Zuverlässigkeit auswirkt.

F2: Können zwei Ladegeräte die gleichen Komponenten verwenden, aber unterschiedliche Leistungen erbringen?
Ja.PCB-Layout, thermisches Design und Fertigungsqualität können zu erheblichen Leistungsunterschieden führen, selbst wenn die Komponentenlisten ähnlich sind.

F3: Erfordern GaN-Ladegeräte unterschiedliche PCB-Layouts?
Im Allgemeinen ja.Höhere Schaltfrequenzen und kompaktere Designs erfordern eine sorgfältigere Verlegung, Erdung und ein besseres Wärmemanagement.

F4: Beeinflusst die Dicke der Leiterplatte die Leistung des Ladegeräts?
Die Kupferdicke und der Platinenaufbau können die Stromtragfähigkeit, die thermische Leistung und den Spannungsverlust beeinflussen.

F5: Warum werden Hochstromleiterbahnen kurz gehalten?
Kürzere Leiterbahnen verringern den elektrischen Widerstand, verbessern die Effizienz und erzeugen weniger Wärme.

F6: Welchen Zweck hat die Grundplatte?
Eine richtig gestaltete Grundplatte verbessert die Signalstabilität, reduziert elektrisches Rauschen und trägt zur Einhaltung der EMV-Konformität bei.

F7: Warum verwenden einige Schnellladegeräte vierschichtige Leiterplatten?
Vierschichtige Platinen bieten eine bessere Routing-Flexibilität, geringere EMI und eine verbesserte thermische Leistung für Hochleistungsanwendungen.

F8: Wie überprüfen Ladegerätehersteller die PCB-Qualität vor der Produktion?
Durch schematische Überprüfungen, PCB-Layout-Überprüfungen, Prototypenvalidierung, thermische Tests, EMV-Tests und Fertigungsbewertungen.


Weitere Artikel über die Fabrikproduktion von Ladegeräten
• Wie ein USB-C-Ladegerät konzipiert ist: Vom Schaltungskonzept bis zur Massenproduktion.↗
• In einem Ladegerät: PCB, IC und Transformator erklärt.↗
• Wie die Sicherheitszertifizierungen von Ladegeräten die Produktqualität beweisen.↗

Empfohlene Lektüre zu Informationen zur Ladegerätplatine
• IPC-PCB-Designstandards.↗
• Texas Instruments – PCB-Layout-Richtlinien.↗
