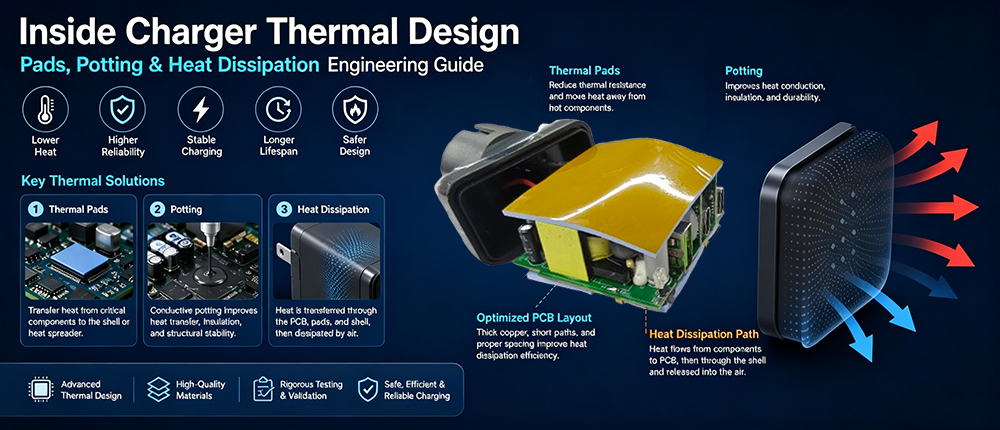

Thermisches Design im Inneren des Ladegeräts: Pads, Verguss und Wärmeableitung (Konstruktionshandbuch)
Moderne Schnellladegeräte werden:
• kleiner
• Leistungsstärker
• kompakter
• intelligenter
Es gibt jedoch eine technische Herausforderung, die immer schwieriger wird: Wärmemanagement.
Vor ein paar Jahren lieferte ein typisches Telefonladegerät:
• 5W
• 10W
Heutzutage können moderne USB-C-Ladegeräte Folgendes ausgeben:
• 65W
• 100 W
• 140 W
• sogar 240 W PD3.1-Leistung
innen handtellergroße Designs.
Dadurch entsteht ein enormer thermischer Druck im Inneren des Ladegerätgehäuses.
Und ohne geeignete Wärmetechnik können hohe Temperaturen zu Folgendem führen:
• Ladeinstabilität
• Überhitzung
• verkürzte Lebensdauer
• Effizienzverlust
• Sicherheitsrisiken
Aus diesem Grund investieren moderne Ladegerätefabriken heute stark in: thermische Architekturtechnik.
Warum Ladegeräte Wärme erzeugen
Jedes Ladegerät wandelt um: Wechselstrom → Gleichstrom.
Bei diesem Umwandlungsprozess geht zwangsläufig ein Teil der Energie in Form von Wärme verloren.
Im Inneren eines Ladegeräts entsteht Wärme hauptsächlich aus:
• Halbleiterschaltung
• Transformatoren
• MOSFETs
• Gleichrichtungssysteme
• PCB-Widerstand
• Hochstrompfade
Mit zunehmender Ladeleistung steigt die Wärmedichte dramatisch an.
Besonders in:
• GaN-Ladegeräte
• PD3.1-Ladegeräte
• Tischladegeräte mit mehreren Anschlüssen
• PPS-Schnellladegeräte
Die Wärmetechnik wird entscheidend.
Warum Hitze für Ladegeräte gefährlich ist
Übermäßige Hitze beeinträchtigt:
| Bereich | Auswirkungen |
| Effizienz | Geringere Ladeeffizienz |
| Lebensdauer | Schnellere Komponentenalterung |
| Stabilität | Spannungsschwankung |
| Sicherheit | Überhitzungsgefahr |
| Aufladen | Geschwindigkeit Thermische Drosselung |
Hitze ist eine der größten langfristigen Herausforderungen für die Zuverlässigkeit kompakter Schnellladegeräte.
Die Entwicklung des thermischen Designs von Ladegeräten
Herkömmliche Ladegeräte mit geringem Stromverbrauch basieren häufig auf:
• einfache Belüftung
• großes Gehäusevolumen
• geringere Leistungsdichte
Moderne GaN-Ladegeräte erfordern jedoch weitaus fortschrittlichere thermische Strategien.
Heutige Ladegeräteingenieure müssen Folgendes optimieren:
• Interner Luftstrom
• PCB-Wärmeverteilung
• Wärmeleitfähigkeit
• Komponentenabstand
• Wärmeübertragungswege
in extrem kompakten Strukturen.
Was sind Wärmeleitpads in Ladegeräten?
Wärmeleitpads sind weiche, wärmeleitende Materialien, die zwischen Folgendes platziert werden:
• Wärmeerzeugende Bauteile
und:
• das Ladegerätgehäuse oder den Kühlkörper
Ihr Zweck besteht darin, die Wärme effizient von kritischen Komponenten abzuleiten.
Warum Wärmeleitpads wichtig sind
Im Inneren von Kompaktladegeräten können einige Komponenten während des Betriebs extrem heiß werden.
Wärmeleitpads helfen, lokale Hotspots zu reduzieren, indem sie Folgendes verbessern:
• Wärmeleitfähigkeit
• Wärmeausbreitung
• Temperaturausgleich
Sie werden häufig in folgenden Bereichen verwendet:
• MOSFETs
• Transformatoren
• GaN-Leistungs-ICs
• Induktoren
insbesondere in:
• 65W+
• 100 W+
• Ladegeräte mit mehreren Anschlüssen
Was ist Vergießen bei der Herstellung von Ladegeräten?
Beim Vergießen handelt es sich um einen Herstellungsprozess, bei dem elektronische Bauteile umgeben werden von:
wärmeleitende Harz- oder Silikonmaterialien.
Dieser Prozess hilft:
• Verbesserung der Wärmeübertragung
• Vibrationen reduzieren
• Erhöhung der Isolierung
• Verbesserung der strukturellen Stabilität
• Empfindliche Bauteile schützen
Vergießen wird häufig verwendet in:
• Hochleistungsadapter
• Industriestromversorgungen
• Premium-GaN-Ladegeräte
Warum Verguss bei GaN-Ladegeräten wichtig ist
Moderne GaN-Ladegeräte arbeiten bei:
• höhere Schaltfrequenzen
• höhere thermische Dichte
im Vergleich zu älteren Silikon-Ladegeräten.
Das Vergießen trägt dazu bei, die innere Wärme gleichmäßiger zu verteilen und gleichzeitig Folgendes zu verbessern:
• Zuverlässigkeit
• Haltbarkeit
• Langzeitstabilität
Insbesondere bei kompakten USB-C-Ladegeräten kann durch Vergießen die thermische Leistung deutlich verbessert werden.
Das PCB-Layout ist einer der größten thermischen Faktoren
Viele Leute glauben, dass die Ladetemperatur hauptsächlich abhängt von:
• Außengehäuse
oder:
• Lüftersysteme
Aber in Wirklichkeit: Das PCB-Design ist einer der wichtigsten wärmetechnischen Faktoren.
Professionelle Ladegerätehersteller optimieren:
• Kupferdicke
• aktuelle Wege
• Komponentenabstand
• Erdungsschichten
• thermische Vias
um die Wärmeableitung über die Leiterplatte zu verbessern.
Weiterlesen
Warum schlechtes PCB-Design zu Überhitzung führt
Leiterplattenlayouts von geringer Qualität führen häufig zu Folgendem:
• thermische Konzentration
• Instabile Stromverteilung
• übermäßiger Widerstand
• Lokalisierte Hotspots
Dies kann dazu führen:
• Überhitzung
• thermische Drosselung
• verkürzte Lebensdauer des Ladegeräts
insbesondere bei kontinuierlicher Hochlastladung.
Wie die Wärmeableitung in einem Ladegerät funktioniert
Moderne Ladegeräte-Thermosysteme basieren normalerweise auf: passive Kühlung.
Im Gegensatz zu Laptops verwenden die meisten Ladegeräte keine Lüfter.
Stattdessen leiten sie Wärme ab durch:
• PCB-Kupferschichten
• Wärmeleitpads
• Gehäuseleitung
• Luftkonvektion
• Vergussmaterialien
Das Ladegerätgehäuse selbst wird oft Teil des Wärmeübertragungssystems.
Warum Gehäusematerialien für Ladegeräte wichtig sind
Gehäusematerialien beeinflussen direkt das thermische Verhalten.
Zu den gängigen Gehäusematerialien für Ladegeräte gehören:
Die Entwicklung des thermischen Designs von Ladegeräten
Herkömmliche Ladegeräte mit geringem Stromverbrauch basieren häufig auf:
• einfache Belüftung
• großes Gehäusevolumen
• geringere Leistungsdichte
Moderne GaN-Ladegeräte erfordern jedoch weitaus fortschrittlichere thermische Strategien.
Heutige Ladegeräteingenieure müssen Folgendes optimieren:
• Interner Luftstrom
• PCB-Wärmeverteilung
• Wärmeleitfähigkeit
• Komponentenabstand
• Wärmeübertragungswege
in extrem kompakten Strukturen.
Was sind Wärmeleitpads in Ladegeräten?
Wärmeleitpads sind weiche, wärmeleitende Materialien, die zwischen Folgendes platziert werden:
• Wärmeerzeugende Bauteile
und:
• das Ladegerätgehäuse oder den Kühlkörper
Ihr Zweck besteht darin, die Wärme effizient von kritischen Komponenten abzuleiten.
Warum Wärmeleitpads wichtig sind
Im Inneren von Kompaktladegeräten können einige Komponenten während des Betriebs extrem heiß werden.
Wärmeleitpads helfen, lokale Hotspots zu reduzieren, indem sie Folgendes verbessern:
• Wärmeleitfähigkeit
• Wärmeausbreitung
• Temperaturausgleich
Sie werden häufig in folgenden Bereichen verwendet:
• MOSFETs
• Transformatoren
• GaN-Leistungs-ICs
• Induktoren
insbesondere in:
• 65W+
• 100 W+
• Ladegeräte mit mehreren Anschlüssen
Was ist Vergießen bei der Herstellung von Ladegeräten?
Beim Vergießen handelt es sich um einen Herstellungsprozess, bei dem elektronische Bauteile umgeben werden von:
wärmeleitende Harz- oder Silikonmaterialien.
Dieser Prozess hilft:
• Verbesserung der Wärmeübertragung
• Vibrationen reduzieren
• Erhöhung der Isolierung
• Verbesserung der strukturellen Stabilität
• Empfindliche Bauteile schützen
Vergießen wird häufig verwendet in:
• Hochleistungsadapter
• Industriestromversorgungen
• Premium-GaN-Ladegeräte
Warum Verguss bei GaN-Ladegeräten wichtig ist
Moderne GaN-Ladegeräte arbeiten bei:
• höhere Schaltfrequenzen
• höhere thermische Dichte
im Vergleich zu älteren Silikon-Ladegeräten.
Das Vergießen trägt dazu bei, die innere Wärme gleichmäßiger zu verteilen und gleichzeitig Folgendes zu verbessern:
• Zuverlässigkeit
• Haltbarkeit
• Langzeitstabilität
Insbesondere bei kompakten USB-C-Ladegeräten kann durch Vergießen die thermische Leistung deutlich verbessert werden.
Das PCB-Layout ist einer der größten thermischen Faktoren
Viele Leute glauben, dass die Ladetemperatur hauptsächlich abhängt von:
• Außengehäuse
oder:
• Lüftersysteme
Aber in Wirklichkeit: Das PCB-Design ist einer der wichtigsten wärmetechnischen Faktoren.
Professionelle Ladegerätehersteller optimieren:
• Kupferdicke
• aktuelle Wege
• Komponentenabstand
• Erdungsschichten
• thermische Vias
um die Wärmeableitung über die Leiterplatte zu verbessern.
Weiterlesen
Warum schlechtes PCB-Design zu Überhitzung führt
Leiterplattenlayouts von geringer Qualität führen häufig zu Folgendem:
• thermische Konzentration
• Instabile Stromverteilung
• übermäßiger Widerstand
• Lokalisierte Hotspots
Dies kann dazu führen:
• Überhitzung
• thermische Drosselung
• verkürzte Lebensdauer des Ladegeräts
insbesondere bei kontinuierlicher Hochlastladung.
Wie die Wärmeableitung in einem Ladegerät funktioniert
Moderne Ladegeräte-Thermosysteme basieren normalerweise auf: passive Kühlung.
Im Gegensatz zu Laptops verwenden die meisten Ladegeräte keine Lüfter.
Stattdessen leiten sie Wärme ab durch:
• PCB-Kupferschichten
• Wärmeleitpads
• Gehäuseleitung
• Luftkonvektion
• Vergussmaterialien
Das Ladegerätgehäuse selbst wird oft Teil des Wärmeübertragungssystems.
Warum Gehäusematerialien für Ladegeräte wichtig sind
Gehäusematerialien beeinflussen direkt das thermische Verhalten.
Zu den gängigen Gehäusematerialien für Ladegeräte gehören:
| Material | Wärmeleistung |
| Standard | Kunststoff Basic |
| Feuerfestes PC-Material | Mehr Sicherheit |
| Aluminiumlegierung | Hervorragende Wärmeübertragung |
| Verbundwerkstoffe | Ausgewogene Leistung |
Premium-Desktop-GaN-Ladegeräte verwenden zunehmend:
• Strukturen aus Aluminiumlegierung
• interne thermische Abschirmung
• Mehrschichtige Isoliersysteme
für eine bessere Kühleffizienz.
Warum Multi-Port-Ladegeräte schwieriger zu kühlen sind
Single-Port-Ladegeräte erzeugen bereits erhebliche Wärme.
Ladegeräte mit mehreren Anschlüssen stellen eine noch größere Herausforderung dar, da sie Folgendes bewältigen müssen:
• Gleichzeitige Leistungsabgabe
• dynamische Leistungsverteilung
• Protokollumschaltung
• interner thermischer Ausgleich
Ein modernes 140-W-Desktop-GaN-Ladegerät kann Folgendes mit Strom versorgen:
• Laptops / Tablets / Smartphones / Spielgeräte
alles gleichzeitig.
Dadurch entstehen äußerst komplexe thermische Verhältnisse.
So funktioniert intelligenter Temperaturschutz
Professionelle Ladegeräte verfügen über mehrere Schutzsysteme.
Dazu können gehören:
• Übertemperaturschutz
• Logik zur Leistungsreduzierung
• thermische Abschaltsysteme
• Stromüberwachung
• Spannungsregelung
Einige intelligente Ladegeräte reduzieren die Leistungsabgabe dynamisch, wenn die Innentemperatur sichere Grenzwerte überschreitet.
Warum billige Ladegeräte oft heißer werden
Viele kostengünstige Ladegeräte konzentrieren sich stark auf:
• Aussehen
• angegebene Wattzahl
• aggressive Preisgestaltung
bei gleichzeitiger Reduzierung der Investitionen in:
• Thermomaterialien
• PCB-Engineering
• Prüfsysteme
• Wärmeableitungsstrukturen
Daher können diese Ladegeräte:
• leicht überhitzen
• schneller abbauen
• Ladung instabil
• vorzeitig scheitern
insbesondere beim Aufladen des Laptops.
• Strukturen aus Aluminiumlegierung
• interne thermische Abschirmung
• Mehrschichtige Isoliersysteme
für eine bessere Kühleffizienz.
Warum Multi-Port-Ladegeräte schwieriger zu kühlen sind
Single-Port-Ladegeräte erzeugen bereits erhebliche Wärme.
Ladegeräte mit mehreren Anschlüssen stellen eine noch größere Herausforderung dar, da sie Folgendes bewältigen müssen:
• Gleichzeitige Leistungsabgabe
• dynamische Leistungsverteilung
• Protokollumschaltung
• interner thermischer Ausgleich
Ein modernes 140-W-Desktop-GaN-Ladegerät kann Folgendes mit Strom versorgen:
• Laptops / Tablets / Smartphones / Spielgeräte
alles gleichzeitig.
Dadurch entstehen äußerst komplexe thermische Verhältnisse.
So funktioniert intelligenter Temperaturschutz
Professionelle Ladegeräte verfügen über mehrere Schutzsysteme.
Dazu können gehören:
• Übertemperaturschutz
• Logik zur Leistungsreduzierung
• thermische Abschaltsysteme
• Stromüberwachung
• Spannungsregelung
Einige intelligente Ladegeräte reduzieren die Leistungsabgabe dynamisch, wenn die Innentemperatur sichere Grenzwerte überschreitet.
Warum billige Ladegeräte oft heißer werden
Viele kostengünstige Ladegeräte konzentrieren sich stark auf:
• Aussehen
• angegebene Wattzahl
• aggressive Preisgestaltung
bei gleichzeitiger Reduzierung der Investitionen in:
• Thermomaterialien
• PCB-Engineering
• Prüfsysteme
• Wärmeableitungsstrukturen
Daher können diese Ladegeräte:
• leicht überhitzen
• schneller abbauen
• Ladung instabil
• vorzeitig scheitern
insbesondere beim Aufladen des Laptops.
ZONSANs Perspektive auf die Wärmetechnik
Als professioneller Hersteller von GaN-Ladegeräten und OEM-Lieferant von USB-C-Ladegeräten hat Zonsan Power dafür gesorgt, dass die Wärmetechnik zu einem der wichtigsten Aspekte der modernen Ladegeräteentwicklung geworden ist.
Speziell für:
• 100-W-GaN-Ladegeräte
• 140-W-PD3.1-Ladegeräte
• Tischladegeräte mit mehreren Anschlüssen
• kompakte Reiseadapter
Eine stabile thermische Architektur wirkt sich direkt auf Folgendes aus:
• Ladekonsistenz
• Effizienz
• Zuverlässigkeit
• langfristige Produktsicherheit
Die Entwicklung moderner Ladegeräte erfordert zunehmend eine Koordination zwischen:
• PCB-Ingenieure
• Wärmetechniker
• Protokoll-Tuning-Teams
• Komponentenlieferanten
• Produktionsingenieure
um die Gesamtladeleistung zu optimieren.
Warum Wärmetechnik in Zukunft noch wichtiger wird
Die Zukunft des Ladens geht in Richtung:
• höhere Wattzahl
• kleinere Formfaktoren
• KI-Leistungsverteilung
• Universelle USB-C-Ökosysteme
• Laden mehrerer Geräte
Mit zunehmender Leistungsdichte wird das Wärmemanagement zu einem der größten Wettbewerbsvorteile in der Ladebranche.
Fabriken mit starken Fähigkeiten im Bereich der Wärmetechnik werden wahrscheinlich die nächste Generation dominieren:
• PD3.1-Ladegeräte
• GaN-Tischladegeräte
• KI-Laptop-Ladegeräte
• Hochleistungs-Reiseadapter
Letzte Gedanken
Moderne Ladegeräte sind keine einfachen Netzteile mehr.
Dabei handelt es sich um hochentwickelte Energieumwandlungssysteme, die in äußerst kompakten Umgebungen betrieben werden.
Und hinter jedem zuverlässigen Schnellladegerät steht eine sorgfältig konzipierte thermische Architektur, die Folgendes umfasst:
• PCB-Optimierung
• Wärmeleitpads
• Eintopfen
• Intelligente Schutzsysteme
• Wärmeableitungstechnik
Da die Ladeleistung im USB-C-Zeitalter weiter zunimmt, wird die Wärmetechnik sowohl für Verbraucher als auch für OEM-Ladegeräthersteller noch wichtiger.
Weitere Informationen zum GaN-Ladegerät
• „Warum GaN-Ladegeräte kühler laufen als herkömmliche Silizium-Ladegeräte“↗
• „So wählen Sie einen zuverlässigen Hersteller von GaN-Ladegeräten aus“↗
• „Offizielle Spezifikationen für USB Power Delivery“↗
• „IEEE Thermal Management Engineering-Ressourcen“↗
FAQ (Leute fragen auch)
F1: Warum werden Schnellladegeräte heiß?
Schnellladegeräte erzeugen bei der Umwandlung von Wechselstrom in Gleichstrom Wärme, insbesondere beim Laden mit hoher Leistung.
F2: Was sind Wärmeleitpads in Ladegeräten?
Wärmeleitpads leiten die Wärme von kritischen Komponenten wie MOSFETs und Transformatoren ab.
F3: Was ist Verguss bei der Herstellung von Ladegeräten?
Beim Vergießen werden wärmeleitende Materialien verwendet, um die Wärmeübertragung, Isolierung und den Strukturschutz im Inneren von Ladegeräten zu verbessern.
F4: Warum sind GaN-Ladegeräte kleiner?
GaN-Halbleiter arbeiten effizienter bei höheren Schaltfrequenzen und ermöglichen so kleinere interne Komponenten.
F5: Kann Überhitzung ein Ladegerät beschädigen?
Ja.Übermäßige Hitze kann die Effizienz verringern, die Lebensdauer verkürzen und möglicherweise die Sicherheit und Ladestabilität beeinträchtigen.
F6: Warum überhitzen billige Ladegeräte schneller?
Ladegeräte von geringerer Qualität verwenden oft schwächere PCB-Layouts, schlechte Wärmematerialien und ein unzureichendes Wärmeableitungsdesign.
F7: Verwenden Ladegeräte Lüfter zur Kühlung?
Die meisten kompakten Ladegeräte basieren auf passiver Kühlung durch PCB-Design, thermische Materialien und Gehäusewärmeableitung.
F8: Warum ist Wärmetechnik für PD3.1-Ladegeräte wichtig?
Das Laden mit höherer Wattzahl führt zu einer höheren Wärmedichte und erfordert für einen sicheren Betrieb fortschrittliche Wärmemanagementsysteme.
