In einer GaN-Ladegerät-Produktionslinie: Von der Leiterplatte bis zur Endmontage
Wenn die meisten Menschen ein GaN-Ladegerät betrachten, sehen sie nur einen kleinen weißen Ladeblock.Aber in diesem kompakten Gehäuse steckt ein überraschend komplexes technisches System, das PCB-Layoutdesign, thermische Architektur, SMT-Präzisionsfertigung, Alterungstests, Sicherheitsüberprüfung und automatisierte Montageprozesse umfasst.
In den letzten Jahren ist die Nachfrage nach USB-C-Schnellladegeräten, PD3.1-Ladegeräten, PPS-Ladegeräten, Laptop-Ladegeräten und GaN-Ladegeräten mit mehreren Anschlüssen in Europa, Südkorea und Nordamerika rasant gestiegen.Da die Ladeleistung von 20 W und 45 W auf 100 W, 140 W und sogar 240 W steigt, haben sich auch die Herstellungsstandards in den Ladegerätefabriken dramatisch verändert.
Die Herstellung moderner Ladegeräte ist nicht mehr nur eine einfache elektronische Montage.Es handelt sich heute um einen hochentwickelten Herstellungsprozess, bei dem Wärmekontrolle, Energieeffizienz, Sicherheitsschutz und Zuverlässigkeitstests alle einen direkten Einfluss auf die Produktqualität haben.
Dieser Artikel führt Sie in eine echte Produktionslinie für GaN-Ladegeräte – von der Leiterplattenherstellung bis zur Endmontage und Prüfung – und erklärt, wie hochwertige USB-C-Ladegeräte tatsächlich hergestellt werden.
Warum GaN-Ladegeräte eine fortschrittlichere Fertigung erfordern
Im Vergleich zu herkömmlichen Silizium-Ladegeräten arbeiten GaN-Ladegeräte mit viel höheren Schaltfrequenzen und Leistungsdichten.Dadurch können Ladegeräte kleiner, schneller und effizienter werden, aber es macht auch die Konstruktion und Fertigung deutlich anspruchsvoller.
Ein minderwertiger Produktionsprozess kann leicht zu Problemen führen wie:
• Übermäßige Hitze
• Instabiler Ladevorgang
• USB-C PD-Handshake-Fehler
• Spulengeräusch
• Schlechte Wärmeableitung
• Verkürzte Produktlebensdauer
• Sicherheitsrisiken beim Hochleistungsladen
Dies ist besonders wichtig für moderne 65-W-, 100-W-, 140-W- und PD3.1-AVS-Ladegeräte, die für MacBook, Gaming-Laptops, Tablets, Samsung Galaxy-Geräte und AI-Laptops verwendet werden.
Aus diesem Grund investieren professionelle Ladegerätehersteller heute stark in SMT-Präzision, Wärmetechnik, automatisierte Testsysteme und Zuverlässigkeitsüberprüfung.
Schritt 1 – PCB-Design und technische Überprüfung
Jedes Ladegerät beginnt mit der Leiterplattenkonstruktion.
Bevor die Produktion beginnt, müssen Ingenieure die interne Stromversorgungsarchitektur des Ladegeräts entwerfen, basierend auf:
• Anforderungen an die Ausgangsleistung
• USB-C PD-Protokolle
• PPS-Spannungsbereich
• Wärmeleistung
• Komponentenabstand
• EMI-Unterdrückung
• Sicherheitszertifizierungsanforderungen

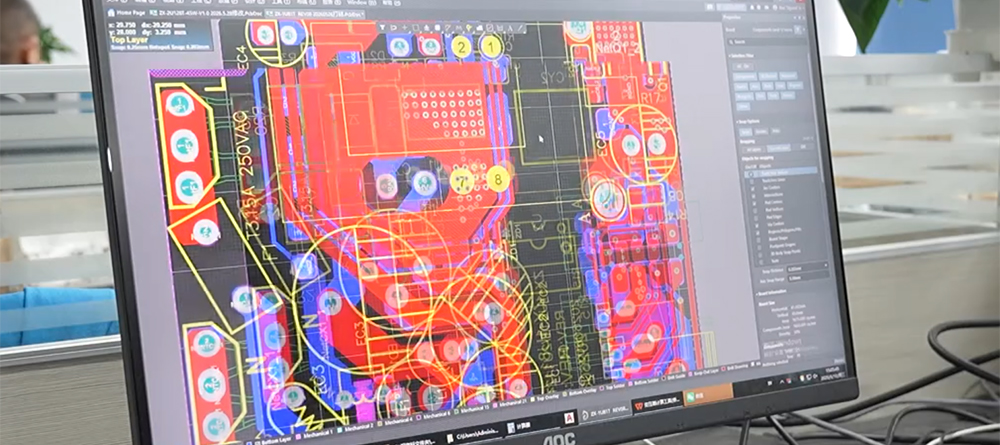

Für ein modernes GaN-Ladegerät ist das PCB-Layout besonders wichtig, da der Platz im Inneren äußerst begrenzt ist.
Schlechtes PCB-Design kann zu Folgendem führen:
• Höhere Temperaturen
• Signalstörungen
• Geringere Effizienz
• Instabile Stromversorgung
• Erhöhte Ausfallraten
Aus diesem Grund verbringen Fabriken für High-End-PD-Ladegeräte oft Wochen damit, PCB-Leiterbahnen, Transformatorpositionierung, Wärmeableitungspfade und IC-Layouts zu optimieren, bevor die Massenproduktion beginnt.
Schritt 2 – SMT-Produktion (Surface Mount Technology)
Nach Abschluss der PCB-Verifizierung geht die Produktion in die SMT-Fertigung über.
Dies ist einer der kritischsten Schritte in einer Fabrik für USB-Ladegeräte.
SMT-Maschinen platzieren elektronische Miniaturbauteile automatisch und mit extrem hoher Geschwindigkeit und Präzision auf der Leiterplatte.Zu den Komponenten gehören:
• GaN-Leistungs-ICs
• MOSFETs
• Kondensatoren
• Transformatoren
• USB-C-Controller
• PD-Protokoll-ICs
• Synchrongleichrichter
Bei Hochleistungs-GaN-Ladegeräten wirkt sich die SMT-Genauigkeit direkt auf die Ladestabilität und die thermische Zuverlässigkeit aus.
Selbst mikroskopisch kleine Lötfehler können letztendlich Folgendes verursachen:
• Ladegerät überhitzt
• Intermittierendes Laden
• Spannungsinstabilität
• Reduzierte Lebensdauer

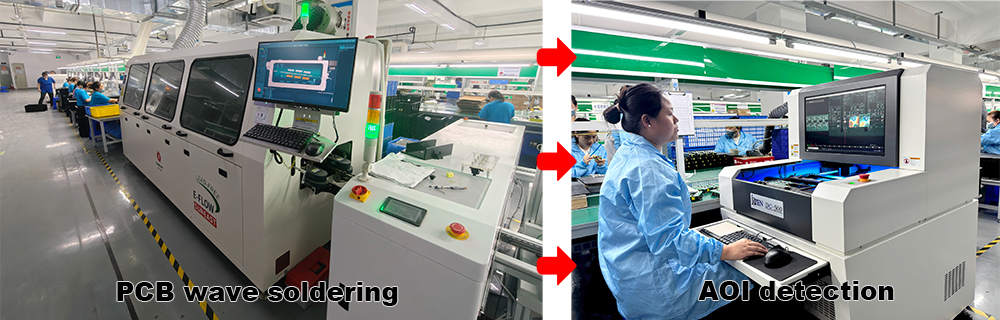

Moderne Ladegerätefabriken verwenden daher nach der SMT-Bestückung AOI-Systeme (Automated Optical Inspection), um die Lötqualität und die Ausrichtung der Komponenten zu überprüfen.

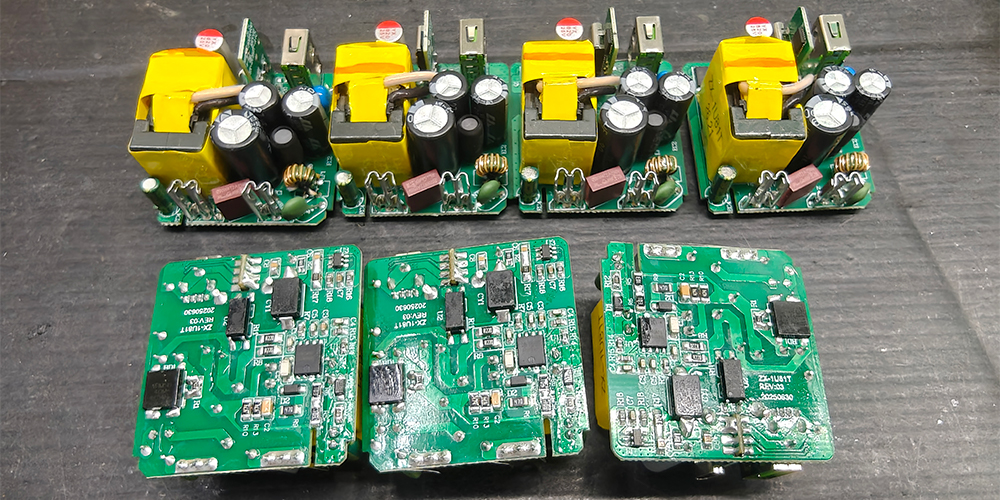

Schritt 3 – Transformatormontage und manuelle Engineering-Prozesse
Obwohl die Produktion von Ladegeräten heute hochgradig automatisiert ist, erfordern einige kritische Prozesse immer noch eine fachmännische manuelle Montage.
Ein Beispiel hierfür ist die Installation eines Transformators.
In einem Schnellladegerät spielt der Transformator eine wichtige Rolle bei der Spannungsumwandlung und der Effizienz der Energieübertragung.Eine unsachgemäße Montage des Transformators kann zu übermäßiger Hitze, elektromagnetischen Störungen oder einer instabilen Ladeleistung führen.
In vielen professionellen Fabriken für Ladegeräte prüfen Ingenieure außerdem manuell Folgendes:
• Wärmeleitpads
• Isoliermaterialien
• Lötverbindungen
• Pflanzflächen
• Hochspannungsabstand
• Interne Kabelführung
Dies wird noch wichtiger für kompakte Multi-Port-GaN-Ladegeräte, bei denen die internen Abstände extrem eng sind.

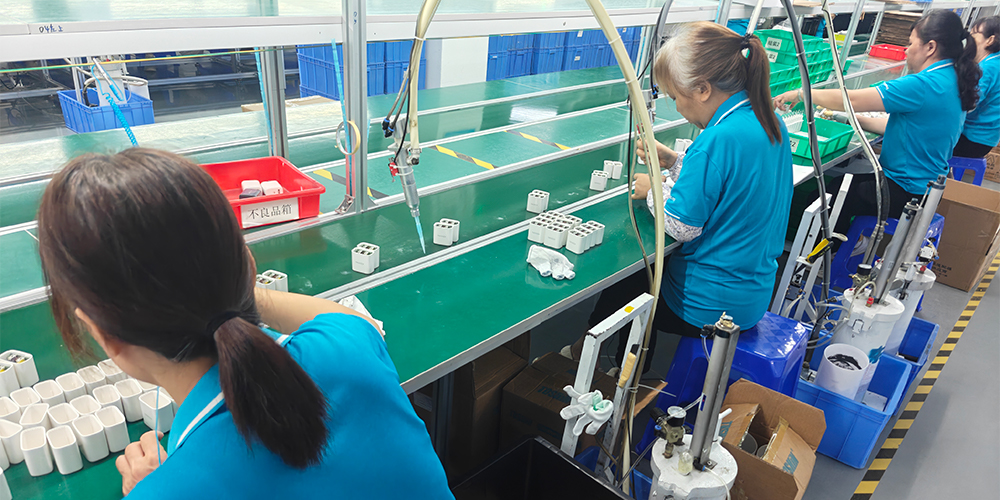

Schritt 4 – Gehäusemontage und Sicherheitsschutz
Sobald die interne Leiterplatte fertiggestellt ist, geht es an die Endmontage des Ladegeräts.
Das Gehäusedesign eines Ladegeräts ist nicht nur kosmetischer Natur.Es betrifft auch:
• Wärmeableitung
• Strukturelle Festigkeit
• Feuerbeständigkeit
• Benutzersicherheit
• Haltbarkeit des Anschlusses
Für moderne USB-C-Wandladegeräte verwenden Hersteller häufig flammhemmende PC-Materialien, die den Sicherheitsstandards CE, FCC, RoHS, KC oder ETL entsprechen.
In dieser Phase überprüfen die Fabriken auch Folgendes:
• Ausrichtung des USB-C-Anschlusses
• Steckerstabilität
• Gehäuseabdichtung
• Qualität der Oberflächenbeschaffenheit
• Genauigkeit des Logo-Drucks

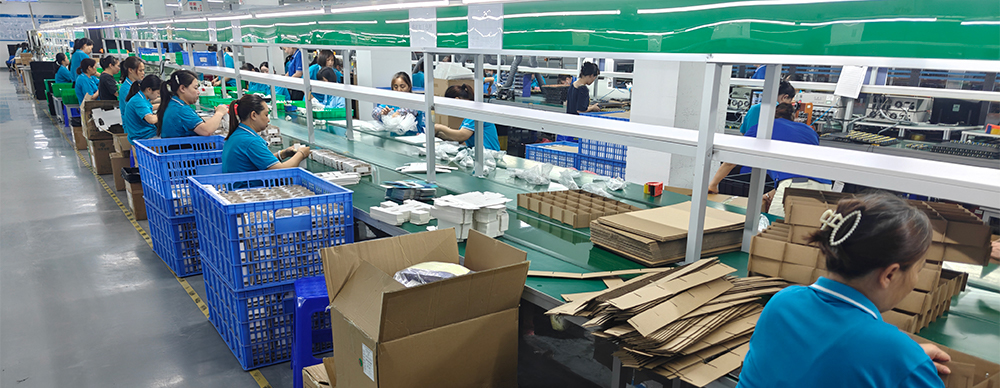

Für OEM-Ladegeräthersteller ist diese Phase auch der Zeitpunkt, an dem individuelles Branding und Verpackung in die Produktion integriert werden.

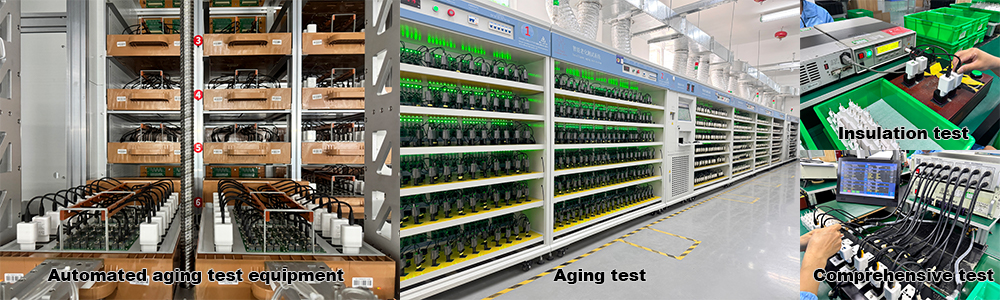

Schritt 5 – Alterungstest und Zuverlässigkeitsüberprüfung
Vor dem Versand führen professionelle Ladegerätehersteller bei jeder Produktionscharge Alterungstests durch.
Dies ist einer der wichtigsten Qualitätskontrollschritte in einer Ladegerätefabrik.
Bei Alterungstests arbeiten Ladegeräte mehrere Stunden oder sogar Tage lang kontinuierlich unter kontrollierten Temperaturen und elektrischen Lasten.
Der Zweck besteht darin, Folgendes zu erkennen:
• Frühe Komponentenausfälle
• Thermische Instabilität
• Spannungsschwankungen
• Ungewöhnliche Abschaltungen
• USB-C-PD-Verhandlungsfehler
Bei Hochleistungsladegeräten wie 100-W- und 140-W-GaN-Ladegeräten werden Alterungstests besonders kritisch, da die thermische Belastung viel höher ist als bei herkömmlichen Ladegeräten.
Zuverlässige OEM-Ladegerätefabriken führen außerdem zusätzliche Tests durch, darunter:
• Hochspannungstests
• Falltests
• Kurzschlussprüfung
• Überstromprüfung
• Temperaturanstiegsprüfung
• EMI-Tests
Warum Produktionsqualität wichtiger ist als Spezifikationen
Heutzutage werben viele Ladegeräte auf dem Markt mit ähnlichen Spezifikationen:
• 100-W-PD-Ladegerät
• PPS-Schnellladung
• GaN-Technologie
• Laden über mehrere Anschlüsse
Doch die Zuverlässigkeit in der Praxis hängt oft weniger von Marketingspezifikationen als vielmehr von der Fertigungsqualität ab.
Zu einem ausgereiften Ladegerät gehören in der Regel:
• Bessere thermische Architektur
• Hochwertigere Kondensatoren
• Stabilere PCB-Layouts
• Verbesserte Isolierung
• Bessere Lotkonsistenz
• Umfassendere Testverfahren
Aus diesem Grund können zwei Ladegeräte mit identischer Leistung im Langzeitbetrieb sehr unterschiedliche Leistungen erbringen.
Professionelle Ladegerätehersteller wissen, dass Zuverlässigkeit bereits bei der Produktion entsteht – nicht nur beim Produktdesign.
Als professioneller Ladegerätehersteller mit 16 Jahren Erfahrung legt ZONSAN großen Wert auf technische Zuverlässigkeit und Fertigungskonsistenz für USB-C-Schnellladegeräte, PD-Ladegeräte, PPS-Ladegeräte, Tischladegeräte und Hochleistungs-GaN-Ladelösungen.
Das Ingenieurteam der Fabrik optimiert kontinuierlich:
• Thermische PCB-Architektur
• USB-C PD-Stabilität
• Multi-Port-Stromzuweisung
• Alterungstestverfahren
• Produktionskonsistenz
Das Produktionssystem von ZONSAN integriert außerdem SMT-Fertigung, automatisierte Testgeräte, Alterungsprüfung und mehrere Sicherheitsinspektionsstufen, um die langfristige Zuverlässigkeit von Ladegeräten für OEM- und ODM-Kunden weltweit zu verbessern.
Letzte Gedanken
Ein modernes GaN-Ladegerät mag von außen einfach aussehen, aber hinter diesem kompakten Design verbirgt sich ein hochentwickelter Herstellungsprozess, der PCB-Design, Wärmemanagement, SMT-Präzision, Sicherheitstests und Zuverlässigkeitsüberprüfung umfasst.
Da sich die Ladetechnologie weiter in Richtung höherer Leistung, kleinerer Größe und Kompatibilität mit KI-Geräten weiterentwickelt, werden die Herstellungsstandards für Ladegeräte noch anspruchsvoller.
Aus diesem Grund kommt es bei der Auswahl einer erfahrenen Ladegerätefabrik nicht mehr nur auf den Preis an.Es kommt immer mehr auf technische Leistungsfähigkeit, Fertigungskonsistenz und langfristige Zuverlässigkeit an.
Die Zukunft des USB-C-Ladens wird nicht nur durch schnellere Ladegeschwindigkeiten bestimmt, sondern auch durch eine bessere Technik hinter jedem Ladegerät.
FAQ-GanLadegerätHersteller
F1: Was ist SMT bei der Herstellung von Ladegeräten?
A: SMT (Surface Mount Technology) ist der automatisierte Prozess der Platzierung elektronischer Komponenten auf einer Leiterplatte mithilfe von Hochgeschwindigkeitsmaschinen.Dies ist einer der wichtigsten Schritte bei der Herstellung von Schnellladegeräten.
F2: Warum erfordern GaN-Ladegeräte eine fortschrittlichere Produktion?
A: GaN-Ladegeräte arbeiten mit höheren Schaltfrequenzen und Leistungsdichten, wodurch thermisches Design, PCB-Layout und Fertigungsgenauigkeit viel wichtiger werden.
F3: Was ist ein Alterungstest für Ladegeräte?
A: Bei einem Alterungstest werden Ladegeräte über längere Zeiträume kontinuierlich unter elektrischer Last betrieben, um frühzeitige Ausfälle zu erkennen und die langfristige Zuverlässigkeit zu überprüfen.
F4: Warum überhitzen manche Ladegeräte schneller?
A: Überhitzung wird oft durch schlechtes thermisches Design, minderwertige Komponenten, unzureichende Tests oder instabile PCB-Layouts verursacht.
F5: Wie werden USB-C PD-Ladegeräte getestet?
A: Professionelle Ladegerätefabriken führen zahlreiche Tests durch, darunter Alterungstests, thermische Tests, EMI-Tests, Kurzschlusstests und die Überprüfung des PD-Protokolls.
F6: Welche Komponenten in einem Ladegerät beeinflussen die Qualität am meisten?
A: Zu den wichtigen Komponenten gehören der Transformator, die Kondensatoren, GaN-ICs, MOSFETs, thermische Materialien und die Qualität des PCB-Layouts.
F7: Warum sind Hochleistungsladegeräte schwieriger herzustellen?
A: Hochleistungsladegeräte erzeugen mehr Wärme und erfordern eine fortschrittlichere thermische Architektur, Energieverwaltung und Zuverlässigkeitstests.
F8: Worauf sollten OEM-Käufer bei einer Ladegerätefabrik achten?
A: OEM-Käufer sollten die technischen Fähigkeiten, die Einhaltung der Zertifizierung, die Testverfahren, die SMT-Qualitätskontrolle und die Produktionskonsistenz bewerten.
