Thermische Zuverlässigkeitstechnik für GaN-Ladegeräte: Wie Hersteller von Ladegeräten die Wärme in Hochleistungsladeprodukten kontrollieren
Unter thermischer Zuverlässigkeit bei der Herstellung von GaN-Ladegeräten versteht man den Prozess der Kontrolle und Validierung der bei der Stromumwandlung erzeugten Wärme, um einen stabilen, sicheren und zuverlässigen Langzeitbetrieb zu gewährleisten.Professionelle Ladegerätehersteller bewerten Temperaturanstieg, interne Hotspots, Hochlastbetrieb, thermische Materialien, PCB-Layout und Gehäusedesign, insbesondere für kompakte 100-W-, 140-W- und leistungsstärkere USB-C-Ladegeräte.Die thermische Leistung muss auch während der Massenproduktion konstant bleiben, nicht nur bei technischen Prototypen.
Wichtige Erkenntnisse
• Höhere Leistung führt zu größeren thermischen Herausforderungen.Kompakte Ladegeräte mit 65 W, 100 W, 140 W und höherer Leistung erfordern eine sorgfältige Wärmetechnik.
• GaN leitet keine Wärme ab.Die GaN-Technologie kann den Wirkungsgrad und die Leistungsdichte verbessern, bei der Stromumwandlung entsteht jedoch immer noch Wärme.
• Thermisches Design ist ein System.Die Auswahl der Komponenten, das PCB-Layout, das Transformatordesign, die thermischen Materialien und die Gehäusestruktur wirken sich alle auf die Temperaturleistung aus.
• Hotspots sind wichtig.Ingenieure müssen kritische interne Komponenten überwachen, nicht nur die Temperatur des externen Ladegerätgehäuses.
• Die Tests müssen realistische Bedingungen abdecken.Hohe Last, lange Dauer, mehrere Anschlüsse und unterschiedliche Umgebungstemperaturbedingungen können thermische Probleme aufdecken, die bei kurzen Funktionstests möglicherweise übersehen werden.
• Die Fertigungskonsistenz ist entscheidend.Die Platzierung der Wärmeleitpads, Komponentenvariationen und die Montagegenauigkeit können die Wärmeleistung von Ladegeräten in Massenproduktion beeinträchtigen.
• Die thermische Zuverlässigkeit unterstützt die langfristige Produktzuverlässigkeit.Ein ordnungsgemäßes Wärmemanagement kann dazu beitragen, thermische Belastungen zu reduzieren und eine stabile Leistung des Ladegeräts im Laufe der Zeit zu gewährleisten.
• Die Wärmetechnik ist mit dem umfassenderen Qualitätssystem verbunden.PFMEA, Kontrollpläne, SPC, Rückverfolgbarkeit, Zuverlässigkeitstests und CAPA arbeiten zusammen, um die Qualität des Ladegeräts zu kontrollieren und kontinuierlich zu verbessern.

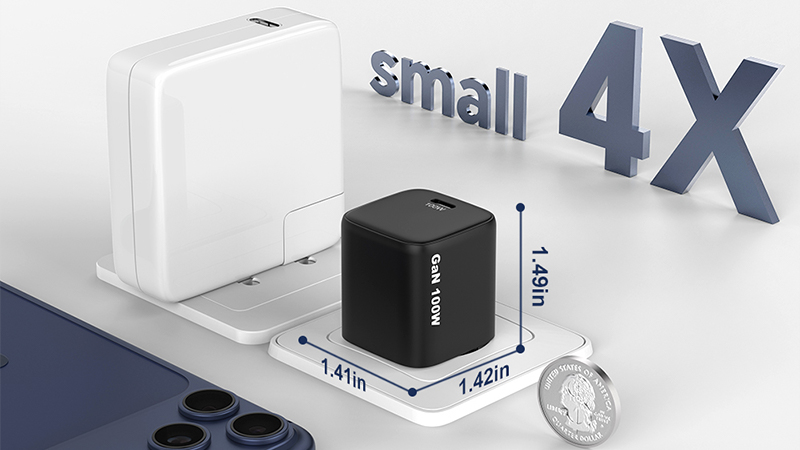

Warum Wärmemanagement für kompakte GaN- und USB-C-PD-Ladegeräte wichtig ist
Obwohl das Ladegerät klein ist, ist das technische Design im Inneren keineswegs einfach.
Tatsächlich wird das Wärmemanagement mit zunehmender Ladegerätleistung und kleiner werdenden Produktgrößen zu einer der wichtigeren Herausforderungen für Hersteller.
Die thermischen Eigenschaften eines 20-W-Ladegeräts unterscheiden sich erheblich von denen eines 100-W-GaN-Ladegeräts, während ein 140-W-USB-C-PD-Ladegerät eine noch höhere thermische und elektrische Belastung mit sich bringt.
Die Grundfrage ist einfach: Wohin geht die Hitze?
Doch die Suche nach der richtigen Antwort kann viele Aspekte des Produkts betreffen:
• GaN-Leistungsgeräte.
• Transformatordesign.
• PCB-Layout.
• Leistungsumwandlungseffizienz.
• Thermomaterialien.
• Innenabstand.
• Ladegerätgehäuse.
• Komponentenauswahl.
• Betriebsbedingungen.
Für Verbraucher wird die thermische Leistung meist durch ein einfaches Gefühl wahrgenommen: „Das Ladegerät fühlt sich heiß an.“
Für Ingenieure ist es viel komplizierter.
Sie müssen das Ausmaß und den Ort der Wärmeerzeugung, die Wärmeleitungspfade innerhalb des Produkts verstehen und wissen, ob die Temperatur während des Langzeitbetriebs in einem akzeptablen Bereich bleibt.
Folglich hat die thermische Zuverlässigkeitstechnik bei der Herstellung moderner GaN-Ladegeräte immer mehr an Bedeutung gewonnen.
Was ist thermische Zuverlässigkeit bei der Herstellung von Ladegeräten?
Unter thermischer Zuverlässigkeit versteht man die Fähigkeit eines Ladegeräts, einen stabilen und sicheren Betrieb aufrechtzuerhalten, wenn es den Temperaturen und thermischen Belastungen ausgesetzt wird, die bei seinem beabsichtigten Gebrauch zu erwarten sind.
Es geht nicht nur darum, ein Ladegerät „cool“ zu machen.Ladegeräte müssen während des Betriebs nicht kühl bleiben;Bestimmte Komponenten erzeugen bei der Umwandlung elektrischer Energie auf natürliche Weise Wärme.
Das technische Ziel besteht darin, sicherzustellen, dass:
• Die Wärmeerzeugung wird kontrolliert.
• Wärme wird richtig verteilt.
• Kritische Komponenten bleiben innerhalb angemessener Betriebsbedingungen.
• Das Gehäuse erzeugt keine unzulässigen Temperaturbedingungen.
• Die Leistung bleibt bei längerem Gebrauch stabil.
Mit anderen Worten: Bei einem guten thermischen Design geht es um die Kontrolle der Wärme und nicht darum, sie vollständig zu eliminieren.
Warum eine höhere Ladegerätleistung mehr thermische Herausforderungen mit sich bringt
Der Prozess der Umwandlung elektrischer Energie kann nie einen perfekten Wirkungsgrad erreichen;zwangsläufig wird ein Teil der Energie in Wärme umgewandelt.Mit zunehmender Ladeleistung steigt oft auch die abzuführende Wärmemenge.
Bedenken Sie den Unterschied zwischen einem kleinen Ladegerät mit geringem Stromverbrauch und einem Ladegerät mit hoher Leistung.
Ein 20-W-Ladegerät kann eine relativ geringe Wärmeentwicklung haben.
Ein 100-W-Ladegerät arbeitet mit einer viel höheren Leistungsstufe.
Ein 140-W-Ladegerät kann noch höhere Anforderungen stellen an:
• Leistungskomponenten.
• Magnetische Komponenten.
• PCB-Spuren.
• Wärmepfade.
• Gehäusedesign.
Gleichzeitig wünschen sich Kunden oft das Gegenteil von dem, was Ingenieure vielleicht bevorzugen.
Sie möchten, dass das Ladegerät:
• Kleiner.Leichter.Stärker.Schneller.
Daraus ergibt sich die zentrale Herausforderung des modernen Ladegerätdesigns: Höhere Leistungsdichte mit kontrollierter thermischer Leistung.
Warum GaN-Ladegeräte eine sorgfältige Wärmetechnik benötigen
GaN oder Galliumnitrid ist zu einer wichtigen Technologie in modernen Schnellladegeräten geworden.Im Vergleich zu herkömmlichen Leistungsgeräten auf Siliziumbasis kann die GaN-Technologie höhere Schaltfrequenzen und kompaktere Leistungsumwandlungsdesigns ermöglichen.
Dies ist einer der Gründe, warum GaN-Ladegeräte in relativ kleinen Gehäusen eine hohe Leistung erzielen können.
Aber es wäre falsch anzunehmen: GaN = keine Hitze.
GaN-Geräte erzeugen immer noch Wärme.
Die Gesamtwärmeleistung eines Ladegeräts hängt vom gesamten Stromversorgungssystem ab.
Zum Beispiel:
• GaN-Leistungsgeräte.Transformator.Gleichrichtungskomponenten.Kondensatoren.Controller-ICs.Leiterplatte.Mechanische Struktur.
Alle tragen zum endgültigen thermischen Verhalten bei.
Wenn Ingenieure also ein kompaktes 65-W-, 100-W- oder 140-W-GaN-Ladegerät entwickeln, können sie nicht nur die GaN-Komponente betrachten.Sie müssen das gesamte System bewerten.
Obwohl das Ladegerät klein ist, ist das technische Design im Inneren keineswegs einfach.
Tatsächlich wird das Wärmemanagement mit zunehmender Ladegerätleistung und kleiner werdenden Produktgrößen zu einer der wichtigeren Herausforderungen für Hersteller.
Die thermischen Eigenschaften eines 20-W-Ladegeräts unterscheiden sich erheblich von denen eines 100-W-GaN-Ladegeräts, während ein 140-W-USB-C-PD-Ladegerät eine noch höhere thermische und elektrische Belastung mit sich bringt.
Die Grundfrage ist einfach: Wohin geht die Hitze?
Doch die Suche nach der richtigen Antwort kann viele Aspekte des Produkts betreffen:
• GaN-Leistungsgeräte.
• Transformatordesign.
• PCB-Layout.
• Leistungsumwandlungseffizienz.
• Thermomaterialien.
• Innenabstand.
• Ladegerätgehäuse.
• Komponentenauswahl.
• Betriebsbedingungen.
Für Verbraucher wird die thermische Leistung meist durch ein einfaches Gefühl wahrgenommen: „Das Ladegerät fühlt sich heiß an.“
Für Ingenieure ist es viel komplizierter.
Sie müssen das Ausmaß und den Ort der Wärmeerzeugung, die Wärmeleitungspfade innerhalb des Produkts verstehen und wissen, ob die Temperatur während des Langzeitbetriebs in einem akzeptablen Bereich bleibt.
Folglich hat die thermische Zuverlässigkeitstechnik bei der Herstellung moderner GaN-Ladegeräte immer mehr an Bedeutung gewonnen.
Was ist thermische Zuverlässigkeit bei der Herstellung von Ladegeräten?
Unter thermischer Zuverlässigkeit versteht man die Fähigkeit eines Ladegeräts, einen stabilen und sicheren Betrieb aufrechtzuerhalten, wenn es den Temperaturen und thermischen Belastungen ausgesetzt wird, die bei seinem beabsichtigten Gebrauch zu erwarten sind.
Es geht nicht nur darum, ein Ladegerät „cool“ zu machen.Ladegeräte müssen während des Betriebs nicht kühl bleiben;Bestimmte Komponenten erzeugen bei der Umwandlung elektrischer Energie auf natürliche Weise Wärme.
Das technische Ziel besteht darin, sicherzustellen, dass:
• Die Wärmeerzeugung wird kontrolliert.
• Wärme wird richtig verteilt.
• Kritische Komponenten bleiben innerhalb angemessener Betriebsbedingungen.
• Das Gehäuse erzeugt keine unzulässigen Temperaturbedingungen.
• Die Leistung bleibt bei längerem Gebrauch stabil.
Mit anderen Worten: Bei einem guten thermischen Design geht es um die Kontrolle der Wärme und nicht darum, sie vollständig zu eliminieren.
Warum eine höhere Ladegerätleistung mehr thermische Herausforderungen mit sich bringt
Der Prozess der Umwandlung elektrischer Energie kann nie einen perfekten Wirkungsgrad erreichen;zwangsläufig wird ein Teil der Energie in Wärme umgewandelt.Mit zunehmender Ladeleistung steigt oft auch die abzuführende Wärmemenge.
Bedenken Sie den Unterschied zwischen einem kleinen Ladegerät mit geringem Stromverbrauch und einem Ladegerät mit hoher Leistung.
Ein 20-W-Ladegerät kann eine relativ geringe Wärmeentwicklung haben.
Ein 100-W-Ladegerät arbeitet mit einer viel höheren Leistungsstufe.
Ein 140-W-Ladegerät kann noch höhere Anforderungen stellen an:
• Leistungskomponenten.
• Magnetische Komponenten.
• PCB-Spuren.
• Wärmepfade.
• Gehäusedesign.
Gleichzeitig wünschen sich Kunden oft das Gegenteil von dem, was Ingenieure vielleicht bevorzugen.
Sie möchten, dass das Ladegerät:
• Kleiner.Leichter.Stärker.Schneller.
Daraus ergibt sich die zentrale Herausforderung des modernen Ladegerätdesigns: Höhere Leistungsdichte mit kontrollierter thermischer Leistung.
Warum GaN-Ladegeräte eine sorgfältige Wärmetechnik benötigen
GaN oder Galliumnitrid ist zu einer wichtigen Technologie in modernen Schnellladegeräten geworden.Im Vergleich zu herkömmlichen Leistungsgeräten auf Siliziumbasis kann die GaN-Technologie höhere Schaltfrequenzen und kompaktere Leistungsumwandlungsdesigns ermöglichen.
Dies ist einer der Gründe, warum GaN-Ladegeräte in relativ kleinen Gehäusen eine hohe Leistung erzielen können.
Aber es wäre falsch anzunehmen: GaN = keine Hitze.
GaN-Geräte erzeugen immer noch Wärme.
Die Gesamtwärmeleistung eines Ladegeräts hängt vom gesamten Stromversorgungssystem ab.
Zum Beispiel:
• GaN-Leistungsgeräte.Transformator.Gleichrichtungskomponenten.Kondensatoren.Controller-ICs.Leiterplatte.Mechanische Struktur.
Alle tragen zum endgültigen thermischen Verhalten bei.
Wenn Ingenieure also ein kompaktes 65-W-, 100-W- oder 140-W-GaN-Ladegerät entwickeln, können sie nicht nur die GaN-Komponente betrachten.Sie müssen das gesamte System bewerten.

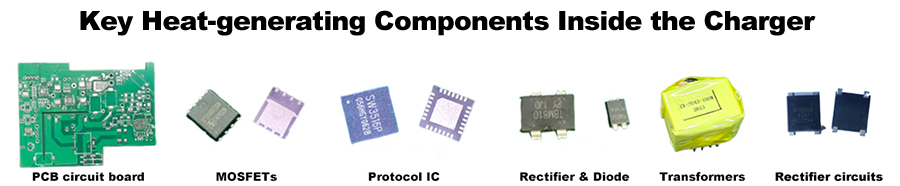

Woher kommt die Wärme im Inneren eines Ladegeräts?
Das Verständnis der Wärmeerzeugung ist der erste Schritt in der Wärmetechnik.Mehrere Bereiche im Inneren eines Ladegeräts können zum Temperaturanstieg beitragen.
1. Leistungsschaltkomponenten
Leistungsschaltgeräte übernehmen die elektrische Hochfrequenzwandlung.
Im Betrieb entstehen Verluste.
Selbst wenn der Wirkungsgrad hoch ist, wird ein Teil der Energie in Wärme umgewandelt.
Die tatsächliche thermische Leistung hängt von folgenden Faktoren ab:
Schaltfrequenz.
• Lastniveau.
• Geräteeigenschaften.
• Schaltungstopologie.
• Betriebstemperatur.
Bei Hochleistungs-GaN-Ladegeräten sind diese Komponenten bei der thermischen Analyse besonders wichtig.
2. Transformator und magnetische Komponenten
Der Transformator ist in vielen Ladegeräten eine weitere wichtige Wärmequelle.Verluste können entstehen durch:
• Kupferbeständigkeit.
• Kernverluste.
• Schaltbedingungen.
• Betriebsfrequenz.
Das Transformatordesign hat daher einen direkten Einfluss auf das thermische Verhalten des Ladegeräts.Bei einem effizienten Energiedesign müssen sowohl die elektrische Leistung als auch die Wärmeerzeugung berücksichtigt werden.
3. Gleichrichtungs- und Energiemanagementkomponenten
Auch andere Komponenten im Energieumwandlungssystem erzeugen Verluste.Beispiele hierfür sind:
• Gleichrichter.
• MOSFETs.
• Controller-ICs.
• Schutzkomponenten.
Jeder einzelne Verlust mag klein erscheinen.Wenn jedoch mehrere Wärmequellen in einem kompakten Gehäuse betrieben werden, ist deren kombinierte Wirkung wichtig.
4. Kondensatoren und unterstützende Komponenten
Auch bei Kondensatoren und anderen passiven Bauteilen kann es zu Temperaturerhöhungen kommen.Die Temperatur ist besonders wichtig, da die Lebensdauer der Komponenten durch die Betriebsbedingungen beeinflusst werden kann.
Aus diesem Grund berücksichtigen Ingenieure die thermische Umgebung kritischer Komponenten und nicht nur die maximale Außentemperatur des Gehäuses.
5. Leiterplatten- und Verbindungsverluste
Leiterplattenbahnen, Steckverbinder und Lötverbindungen tragen ebenfalls zu elektrischen Verlusten bei.Wenn der Strom zunimmt, gewinnen widerstandsbedingte Verluste an Bedeutung.Dies ist einer der Gründe, warum das PCB-Layout beim Design von Hochleistungsladegeräten so wichtig ist.
Die Leiterplatte ist nicht nur eine Plattform zur Montage von Komponenten.
Es ist Teil des elektrischen und thermischen Systems.

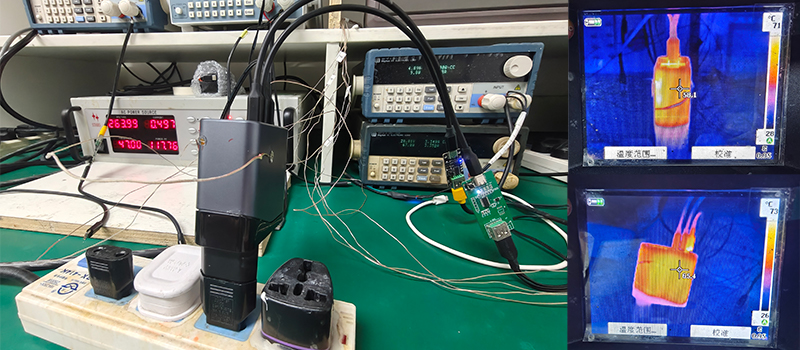

Wie Ladegerätehersteller die Temperatur messen
Die Wärmetechnik erfordert tatsächliche Daten.Ingenieure können die thermische Leistung eines Ladegeräts nicht zuverlässig beurteilen, indem sie einfach nur das Gehäuse berühren.
Bei der Produktentwicklung und Zuverlässigkeitsprüfung können unterschiedliche Messmethoden eingesetzt werden.
Thermoelemente
Thermoelemente werden üblicherweise zur Temperaturmessung verwendet.Ingenieure können Sensoren an bestimmten Punkten platzieren, um Folgendes zu überwachen:
• Bauteiltemperatur.
• PCB-Temperatur.
• Transformatortemperatur.
• Gehäuseinnentemperatur.
Dadurch können Ingenieure sehen, wie sich die Temperatur während des Betriebs ändert.
Infrarot-Wärmebildgebung
Wärmebildkameras können eine visuelle Darstellung der Temperaturverteilung liefern.Anstatt nur einen Punkt zu messen, können Ingenieure das gesamte thermische Muster beobachten.
Dies kann helfen, Folgendes zu identifizieren:
• Hotspots.
• Ungleichmäßige Wärmeverteilung.
• Unerwartete Heizbereiche.
• Bereiche, in denen Designverbesserungen erforderlich sind.
Ein Wärmebild kann manchmal ein Problem aufdecken, das bei einer einzelnen Temperaturmessung nicht erkennbar wäre.
Warum Hot Spots wichtig sind
Eines der wichtigen Konzepte in der Wärmetechnik ist das Hotspot.Das Gehäuse des Ladegeräts weist möglicherweise eine akzeptable Durchschnittstemperatur auf, während eine interne Komponente deutlich heißer arbeitet als die umgebenden Komponenten.
Diese Komponente kann zum limitierenden Faktor für die langfristige Zuverlässigkeit werden.
Zum Beispiel:
Ein 100-W-Ladegerät kann über mehrere wärmeerzeugende Komponenten verfügen.Wenn eine Komponente eine schlechte Wärmeableitung aufweist, kann ihre lokale Temperatur viel schneller ansteigen als die des restlichen Systems.
Daher werden sich Wärmetechniker gleichzeitig auf Folgendes konzentrieren: Gesamttemperatur und Lokale Temperaturverteilung.
Das thermische Design beginnt bei der Leiterplatte
Viele Leute glauben, dass das Wärmemanagement beim Gehäuse des Ladegeräts beginnt, aber in Wirklichkeit beginnt der Prozess viel früher – in der ersten Designphase –, da das PCB-Design einen erheblichen Einfluss auf die Wärmeverteilung hat.
Ingenieure können Folgendes in Betracht ziehen:
• Komponentenplatzierung.
• Kupferbereich.
• PCB-Schichtaufbau.
• Aktuelle Pfade.
• Abstand zwischen wärmeerzeugenden Bauteilen.
• Thermische Vias.
Die Grundidee ist einfach: Vermeiden Sie, dass durch mehrere große Wärmequellen ein unnötig konzentrierter Wärmebereich entsteht.Ein gutes Layout kann das spätere Wärmemanagement erheblich erleichtern.
Komponentenplatzierung und Wärmeverteilung
Bei kompakten Ladegeräten ist die Platzierung der Komponenten besonders wichtig.
Werden mehrere verlustbehaftete Bauteile zu nahe beieinander positioniert, kann es zu einem Wärmestau kommen.
Dadurch kann eine lokale Hotzone entstehen.Ingenieure müssen daher Folgendes berücksichtigen:
• Welche Komponenten erzeugen Wärme?
• Wie viel Wärme sie erzeugen.
• Wohin sich diese Wärme bewegen kann.
• Ob in der Nähe befindliche Komponenten temperaturempfindlich sind.
Bei einem kompakten Design geht es nicht nur darum, mehr Komponenten auf begrenztem Raum unterzubringen;Der Schlüssel liegt in der ausgeklügelten Anordnung und Anordnung dieser Komponenten.
Thermische Schnittstellenmaterialien
Wärmeleitmaterialien können dabei helfen, Wärme zwischen Komponenten und anderen wärmeverteilenden Strukturen zu übertragen.Abhängig vom Design können Hersteller Folgendes verwenden:
• Wärmeleitpads.
• Thermofolien.
• Wärmeleitpasten.
• Andere Wärmeübertragungsmaterialien.
Das Hinzufügen von Thermomaterial löst jedoch nicht automatisch ein thermisches Problem.
Die Dicke, Position, Kompressionsgrad und Kontaktfläche des Materials beeinflussen alle die endgültige Wärmeableitungsleistung.
Daher muss die Anwendung von Wärmeleitmaterialien häufig in kontrollierte Herstellungsprozesse integriert werden.
Die Genauigkeit der Fabrikfertigung ist für die thermische Leistung von Bedeutung
Dies ist ein wichtiger Punkt für OEM-Kunden.Ein gutes thermisches Design auf Papier garantiert keine identische thermische Leistung in der Massenproduktion.
Erwägen Sie ein Wärmeleitpad.Wenn es so ist:
• Falsch ausgerichtet.
• Falsch positioniert.
• Zu dick.
• Zu dünn.
Der tatsächliche Wärmeübertragungspfad kann sich ändern.Das Gleiche gilt auch für andere Montagedetails.
Aus diesem Grund ist die thermische Zuverlässigkeit mit dem umfassenderen Qualitätssystem der Fertigung verbunden.
Ein thermisches Design muss in der Produktionslinie konsistent reproduziert werden.
Wärmeleistung und Ladegerätgehäusedesign
Auch das Gehäuse ist Teil des Wärmemanagementsystems;Bei kompakten Ladegeräten müssen Ingenieure ein Gleichgewicht zwischen den folgenden Aspekten finden:
• Produktgröße.
• Sicherheitsanforderungen.
• Mechanische Festigkeit.
• Wärmeableitung.
• Benutzerkomfort.
Ein kleineres Gehäuse bietet weniger Innenraum für die Wärmeverteilung.Eine Vergrößerung des Gehäuses kann jedoch die Tragbarkeit des Produkts beeinträchtigen.
Dies ist einer der Gründe, warum beim Design von Hochleistungsladegeräten Kompromisse erforderlich sind.Es gibt keine einheitliche Lösung, die für jedes Produkt funktioniert.

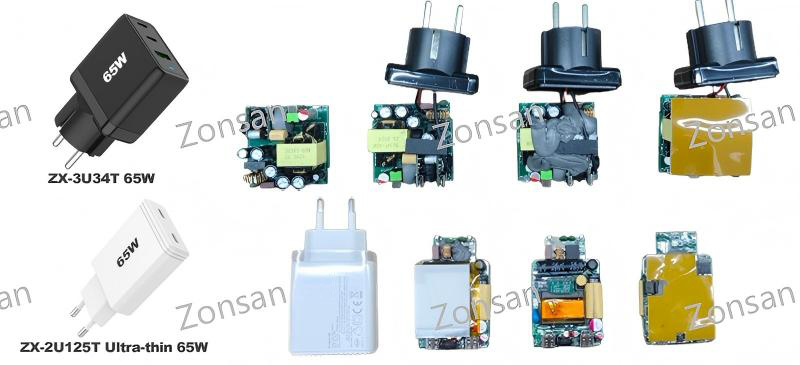

Warum Ladegerätgröße und thermische Leistung miteinander verbunden sind
Die Beziehung ist ziemlich einfach.Wenn ein Ladegerät kleiner wird und gleichzeitig eine ähnliche Leistungsabgabe beibehält, erhöht sich seine Leistungsdichte.Eine höhere Leistungsdichte bedeutet im Allgemeinen, dass Ingenieure weniger Platz für die Wärmeverteilung haben.
Zum Beispiel:
Ein 65-W-Ladegerät in einem relativ großen Gehäuse verfügt über mehr Innenvolumen als ein 65-W-Ladegerät, das ultradünn ausgelegt ist.
Die elektrische Leistung ist gleich.
Die Herausforderung der Wärmetechnik ist jedoch eine andere.
Dies gilt insbesondere für ultraschlanke und kompakte GaN-Ladegeräte.
Thermische Prüfung unter unterschiedlichen Belastungen
Das Testen eines Ladegeräts bei nur einem Lastzustand liefert kein vollständiges Bild.Ingenieure können die thermische Leistung wie folgt bewerten:
• Leichte Belastung.
• Mittlere Belastung.
• Hohe Belastung.
• Maximale Nennlast.
Die Temperaturreaktion kann auf jeder Ebene unterschiedlich sein.
Bei geringer Belastung kann die Wärmeentwicklung relativ gering sein.Mit zunehmender Belastung können Verluste und Temperaturanstieg zunehmen.
Bei Hochleistungsladegeräten ist die Prüfung der Höchstlast besonders wichtig.Aber auch die reale Nutzung sollte berücksichtigt werden.
Es kann sein, dass ein Kunde das Ladegerät nicht immer genau mit der maximalen Nennleistung nutzt.Daher können Ingenieure mehrere Betriebspunkte bewerten, um das allgemeinere thermische Verhalten zu verstehen.
Thermische Prüfung für Ladegeräte mit mehreren Anschlüssen
Multi-Port-Ladegeräte stellen eine weitere Herausforderung dar.
Ein Ladegerät mit: 2 USB-C-Anschlüssen und 1 USB-A-Anschluss.Abhängig davon, welche Ports aktiv sind, kann das thermische Verhalten unterschiedlich sein.
Zum Beispiel:
Szenario 1: Nur USB-C1.
Szenario 2: Nur USB-C2.
Szenario 3: USB-C1 + USB-C2.
Szenario 4: USB-C1 + USB-A.
Szenario 5: Alle Ports arbeiten gleichzeitig.
Zwischen diesen Bedingungen ändert sich die interne Leistungsverteilung.Bei thermischen Tests sollten realistische Portkombinationen berücksichtigt werden, anstatt nur eine Ausgangskonfiguration zu testen.
Weiterlesen
Wie sich das Wärmemanagement auf die Langzeitzuverlässigkeit auswirkt
Die Temperatur ist nicht nur ein Komfortproblem.Eine längere Einwirkung erhöhter Temperaturen kann die Alterung von Bauteilen beeinflussen.Verschiedene elektronische Komponenten weisen unterschiedliche Temperaturempfindlichkeiten auf.
Für einen Ladegerätehersteller bedeutet dies, dass das thermische Design Folgendes beeinflussen kann:
• Lebensdauer der Komponenten.
• Elektrische Stabilität.
• Materialalterung.
• Langfristige Zuverlässigkeit.
Aus diesem Grund gehören thermische Tests zu einem umfassenderen Programm zur Zuverlässigkeitstechnik.Ein Ladegerät, das effizient arbeitet und kontrollierte Temperaturen aufrechterhält, bietet eine stärkere Grundlage für langfristige Zuverlässigkeit.
Thermisches Design ist ein System, keine einzelne Komponente
Eines der häufigsten Missverständnisse ist die Fokussierung auf eine einzelne Komponente.
Zum Beispiel:
"GaN läuft kühler."Diese Aussage ist zu einfach.
Die Endtemperatur eines Ladegeräts hängt vom gesamten System ab: Energiearchitektur
• Komponentenauswahl
• PCB-Layout
• Transformatordesign
• Thermomaterialien
• Mechanische Struktur
• Firmware/Steuerungsstrategie
• Fertigungskonsistenz
Alle diese Faktoren können die thermische Leistung beeinflussen.
Aus diesem Grund erfordert die professionelle Entwicklung von Ladegeräten die Zusammenarbeit zwischen:
• Elektroingenieure.
• Maschinenbauingenieure.
• PCB-Ingenieure.
• Zuverlässigkeitsingenieure.
• Fertigungsingenieure.
Thermische Zuverlässigkeit während der Massenproduktion
Die thermische Leistung sollte nicht nur während der Produktentwicklung überprüft werden.Nachdem ein Ladegerät in die Massenproduktion geht, müssen die Herstellungsschwankungen noch kontrolliert werden.Hier kommen die bisherigen ZEEAS-Qualitätssysteme zum Tragen.
Zum Beispiel:
PFMEA —— kann thermisch bedingte Produktionsrisiken identifizieren.
Kontrollplan —— kann kritische thermische Montagekontrollen definieren.
Rückverfolgbarkeit —— kann identifizieren, welche Produktionschargen betroffen sind, wenn ein thermisches Problem auftritt.
CAPA —— kann verwendet werden, wenn ein wiederholtes thermisches Problem korrigierende und vorbeugende Maßnahmen erfordert.
Dadurch entsteht eine vollständige Kette: Thermisches Design → Fertigungskontrolle → Thermische Tests → Rückverfolgbarkeit → Kontinuierliche Verbesserung
• Erfahren Sie hier: „Rückverfolgbarkeitssystem in der Elektronikfertigung: Wie Ladegerätefabriken jeden Produktionsschritt verfolgen.„Und“Statistische Prozesskontrolle (SPC) bei der Herstellung von Ladegeräten: Wie Daten dabei helfen, Qualitätsprobleme zu vermeiden.”
Was passiert, wenn thermische Tests ein Problem aufdecken?
Das Erkennen eines thermischen Problems während der Entwicklung ist nicht unbedingt eine schlechte Nachricht.Tatsächlich ist es oft viel besser, das Problem vor der Massenproduktion zu finden.
Ingenieure können Folgendes untersuchen:
• Ist die Wärmequelle größer als erwartet?
• Ist die Komponenteneffizienz geringer als erwartet?
• Führt das PCB-Layout zu übermäßiger Konzentration?
• Funktioniert die thermische Schnittstelle ordnungsgemäß?
• Beschränkt das Gehäuse die Wärmeverteilung?
Abhängig vom Ergebnis kann das Design geändert werden.
Zu den möglichen Verbesserungen gehören:
• Komponentenaustausch.
• Anpassung des PCB-Layouts.
• Thermische Materialoptimierung.
• Neugestaltung des Transformators.
• Leistungsregelung.
• Mechanische Strukturänderungen.
Anschließend kann das Produkt erneut getestet werden.
So funktioniert Zuverlässigkeitstechnik in der Praxis: Der Kern liegt nicht in der Annahme, dass das ursprüngliche Design perfekt ist, sondern im Testen, Lernen aus Erfahrungen und der Durchführung kontinuierlicher Verbesserungen.
Prüfung der thermischen Zuverlässigkeit vor der Massenproduktion
Das thermische Design muss unter realen Betriebsbedingungen überprüft werden.Obwohl die Simulation den Ingenieuren hilft, zu verstehen, wie Wärme in einem Produkt geleitet wird, sind physikalische Tests nach wie vor unerlässlich.Während der technischen Validierung können Hersteller Ladegeräte unter verschiedenen Kombinationen von Folgendem testen:
Eingangsspannung.
• Ausgangsleistung.
• Umgebungstemperatur.
• Ladedauer.
• Portkombinationen.
Ziel ist es, nicht nur die höchste Temperatur zu verstehen, sondern auch wie schnell die Temperatur ansteigt und ob sie schließlich einen stabilen Zustand erreicht.Ein Ladegerät, das nach mehreren Minuten eine stabile Temperatur erreicht, verhält sich anders als eines, das über einen langen Test hinweg weiter heizt.
Dieser Unterschied ist bei der Bewertung der langfristigen Zuverlässigkeit von Bedeutung.
• Sie können lesen „Zuverlässigkeitstests für USB-C-Ladegeräte: Wie Hersteller die Langzeitleistung überprüfen" hier.
Wie Ingenieure den Temperaturanstieg bewerten
Der Temperaturanstieg wird normalerweise im Verhältnis zur Umgebung bewertet.
Wenn die Umgebungstemperatur beispielsweise 25 °C beträgt und eine bestimmte interne Komponente 75 °C erreicht, beträgt der Temperaturanstieg etwa 50 °C.
Ingenieure können diese Informationen vergleichen mit:
• Komponentenspezifikationen.
• Designgrenzen.
• Sicherheitsanforderungen.
• Kundenanforderungen.
• Interne Zuverlässigkeitsziele.
Es ist auch nützlich, verschiedene Produktionsmuster zu vergleichen.Wenn eine Probe unter den gleichen Bedingungen deutlich heißer arbeitet als andere, können Ingenieure untersuchen, ob Folgendes vorliegt:
• Komponentenvariation.
• Montagevariante.
• PCB-Variation.
• Variation testen.
Hier werden thermische Tests mit der Qualitätskontrolle in der Fertigung verbunden.
Thermisches Derating in Hochleistungsladegeräten
Ein weiteres wichtiges Konzept beim Design von Hochleistungsladegeräten ist die thermische Leistungsreduzierung.Vereinfacht ausgedrückt bedeutet Derating, die Betriebsleistung zu reduzieren oder das Betriebsverhalten zu ändern, wenn die Temperatur oder andere Bedingungen anspruchsvoller werden.
Beispielsweise kann ein Ladegerät unter normalen Bedingungen seine volle Nennleistung liefern, bei besonders hoher thermischer Belastung jedoch die Leistung reduzieren.Dies kann dazu beitragen, kritische Komponenten innerhalb ihres vorgesehenen Betriebsbereichs zu halten.
Daher muss das thermische Verhalten zusammen mit Folgendem berücksichtigt werden:
• Leistungszuteilung.
• Schutzlogik.
• Firmware oder Steuerungsstrategie.
• Bauteiltemperatur.
• Umgebungsbedingungen.
Dies ist besonders wichtig für kompakte, leistungsstarke USB-C PD-Ladegeräte. USB-IF USB Power Delivery – Übersicht.↗
Warum 140-W- und 240-W-Ladegeräte mehr thermische Aufmerksamkeit benötigen
Mit steigender Ladegerätleistung wird die Wärmetechnik immer anspruchsvoller. Ein 20-W-Ladegerät und ein 240-W-Ladegerät können bei unterschiedlichen Leistungsstufen nicht einfach als dasselbe Design betrachtet werden.
Bei Produkten mit höherer Leistung muss möglicherweise mehr Aufmerksamkeit auf Folgendes gelenkt werden:
• Verluste von Leistungskomponenten.
• Transformatordesign.
• PCB-Strompfade.
• Wärmeverteilung.
• Komponentenabstand.
• Wärmeschnittstellenmaterialien.
• Gehäusedesign.
Es gibt noch eine weitere Herausforderung: Von Hochleistungsladegeräten wird oft erwartet, dass sie relativ kompakt bleiben.
Das bedeutet, dass Ingenieure zwei Probleme gleichzeitig lösen:
Mehr Leistung
während
Aufrechterhaltung einer beherrschbaren thermischen Umgebung.
Dies ist einer der Gründe, warum die Entwicklung von Hochleistungs-GaN-Ladegeräten erhebliche technische Arbeit erfordert, anstatt einfach höher bewertete Komponenten auszuwählen.
Häufige Fehler beim thermischen Design
Fehler 1: Nur auf die Außentemperatur des Gehäuses achten
Ein Ladegerät fühlt sich von außen möglicherweise nicht besonders heiß an, während eine interne Komponente bei einer viel höheren Temperatur betrieben wird.Ingenieure müssen daher interne Hotspots verstehen und dürfen sich nicht nur auf die Oberflächentemperatur verlassen.
Fehler 2: Nur bei geringer Leistung testen
Ein Ladegerät, das bei 30 % Last eine gute Leistung erbringt, verhält sich bei maximaler Nennleistung nicht unbedingt gleich.Hochlast- und Dauerlasttests liefern weitaus nützlichere Informationen für Hochleistungsprodukte.
Fehler 3: Produktionsvariationen ignorieren
Ein thermisches Design mag in einem technischen Prototyp perfekt funktionieren, aber wenn die Position eines Wärmeleitpads, einer Komponente oder einer Baugruppe während der Massenproduktion variiert, kann sich die endgültige thermische Leistung ändern.
Deshalb sollten thermisch bedingte Fertigungsschritte kontrolliert werden.
Fehler 4: Hitzeprobleme zu spät lösen
Thermische Probleme lassen sich in der Entwurfsphase viel einfacher beheben.Sobald Gehäuse, Leiterplatte und Komponenten fertiggestellt sind, können größere thermische Änderungen teurer und zeitaufwändiger werden.
Gute Wärmetechnik beginnt früh.
Wie OEM-Käufer die wärmetechnischen Fähigkeiten einer Ladegerätefabrik bewerten sollten
Für einen OEM-Käufer kann es schwierig sein, die technische Leistungsfähigkeit eines Herstellers allein anhand eines fertigen Ladegeräts zu beurteilen.Ein besserer Ansatz besteht darin, zu fragen, wie die Fabrik die thermische Leistung validiert.
Nützliche Fragen sind:
1. Wie wird die Temperatur während der Produktentwicklung gemessen?
2. Führt das Werk Langzeitbelastungstests durch?
3. Wie werden thermische Hotspots identifiziert?
4. Werden unterschiedliche Belastungszustände getestet?
5. Werden Multi-Port-Kombinationen bewertet?
6. Wie werden thermische Ausfälle untersucht?
7. Werden thermisch bedingte Produktionsrisiken in das Qualitätskontrollsystem einbezogen?
Die Antworten können Aufschluss darüber geben, ob die Wärmetechnik tatsächlich Teil des Entwicklungsprozesses des Herstellers ist oder ob die Fabrik hauptsächlich auf die Endkontrolle setzt.
Wärmetechnik und die Zukunft von GaN-Ladegeräten
Der Ladegerätemarkt entwickelt sich weiter in Richtung:
• Höhere Leistungsdichte.
• Kleinere Formfaktoren.
• Mehr USB-C-Anschlüsse.
• Schnelleres Laden.
• Intelligenteres Energiemanagement.
Diese Trends machen die Wärmetechnik noch wichtiger.
Die GaN-Technologie wird bei dieser Entwicklung weiterhin eine große Rolle spielen, doch GaN allein löst nicht jede thermische Herausforderung.Die nächste Generation von Ladegeräten wird von der Kombination folgender Faktoren abhängen:
1. Effiziente Energiearchitektur
2. Fortschrittliche Halbleitertechnologie
3. Besseres PCB-Design
5. Verbessertes Wärmemanagement
6. Präzise Fertigung
7. Zuverlässige Prüfung
Dadurch können Hersteller die Leistung steigern, ohne einfach nur die Produktgröße zu erhöhen.
Thermische Zuverlässigkeit als Teil eines kompletten Fertigungssystems
Die thermische Leistung sollte nicht als isoliertes technisches Thema behandelt werden.Es stellt eine direkte Verbindung zu den Qualitätssystemen her, die in der gesamten ZEEAS-Reihe besprochen werden.
PFMEA identifiziert potenzielle thermische Risiken.
↓
Kontrollplan definiert, wie kritische Prozesse gesteuert werden.
↓
SPC überwacht die Prozessstabilität.
↓
Rückverfolgbarkeit zeichnet Material- und Produktionsgeschichte auf.
↓
Thermische Prüfung überprüft das tatsächliche Produktverhalten.
↓
Fehleranalyse untersucht unerwartete Ergebnisse.
↓
CAPA verhindert wiederholte Probleme.
Dies ist ein viel wirkungsvollerer Ansatz, als einfach die Temperatur der fertigen Produkte vor dem Versand zu überprüfen.
• Lesen Sie weiter: CAPA-Prozess bei der Herstellung von Ladegeräten: Wie Fabriken wiederholte Qualitätsprobleme verhindern.↗
Letzte Gedanken
Da Ladegeräte immer kleiner und leistungsfähiger werden, wird das Wärmemanagement zu einer der grundlegenden technischen Herausforderungen moderner Ladeprodukte.
Ein Ladegerät muss nicht vollständig kühl bleiben.Entscheidend ist, ob Wärme so erzeugt, verteilt und gesteuert wird, dass ein stabiler und zuverlässiger Betrieb gewährleistet ist.
Bei GaN- und Hochleistungs-USB-C-Ladegeräten erfordert dies Aufmerksamkeit für das gesamte Produkt:
• Leistungsarchitektur.
• Komponentenauswahl.
• PCB-Layout.
• Transformatordesign.
• Wärmeschnittstellenmaterialien.
• Gehäusestruktur.
• Fertigungskonsistenz.
• Zuverlässigkeitstests.
Für OEM- und ODM-Kunden lohnt es sich daher, neben Zertifizierungen, Preis und Produktionskapazität auch die Wärmetechnik zu bewerten.
Ein professioneller Ladegerätehersteller sollte das nicht nur erklären können wie viel Leistung ein Produkt liefern kann, aber auch wie das Produkt mit der bei der Bereitstellung dieser Leistung erzeugten Wärme umgeht.Dieser Unterschied wird immer wichtiger, da die Branche auf kleinere 100-W-, 140-W- und sogar leistungsstärkere Ladeprodukte umsteigt.
Letztendlich geht es bei einem guten thermischen Design nicht darum, dass ein Ladegerät technisch beeindruckend aussieht.Es geht darum, sicherzustellen, dass das Ladegerät seine Aufgabe zuverlässig, wiederholt und sicher über die erwartete Lebensdauer des Produkts erfüllen kann.
Häufig gestellte Fragen
F1: Warum erzeugen GaN-Ladegeräte Wärme?
GaN-Ladegeräte erzeugen immer noch Wärme, da die Umwandlung elektrischer Energie nicht zu 100 % effizient ist.Im Betrieb wird ein Teil der Energie in Wärme umgewandelt.
F2: Macht die GaN-Technologie ein Ladegerät völlig kühl?
Nein. GaN kann die Effizienz verbessern und kompakte Designs ermöglichen, aber das komplette Ladegerät erzeugt immer noch Wärme und erfordert ein entsprechendes Wärmemanagement.
F3: Wie messen Ladegerätehersteller die Temperatur?
Ingenieure können Methoden wie Thermoelemente, Temperatursensoren und Infrarot-Wärmebildkameras verwenden, um Innen- und Außentemperaturen zu messen.
F4: Warum sind thermische Tests für 100-W-Ladegeräte wichtig?
Ladegeräte mit höherer Leistung verfügen im Allgemeinen über eine höhere Leistungsdichte und können einer größeren thermischen Belastung ausgesetzt sein, weshalb Dauerlast- und thermische Tests wichtig sind.
F5: Erfordern Ladegeräte mit mehreren Anschlüssen eine thermische Prüfung?
Ja.Verschiedene Kombinationen aktiver Ports können unterschiedliche Stromverteilungen und thermische Bedingungen erzeugen.
F6: Was ist ein thermischer Hotspot?
Ein thermischer Hotspot ist ein lokalisierter Bereich oder eine Komponente, die eine deutlich höhere Temperatur erreicht als umliegende Gebiete.
F7: Können bei der Massenproduktion thermische Probleme auftreten?
Ja.Unterschiede bei Komponenten, Montage, thermischen Materialien oder Prozessbedingungen können sich auf die thermische Leistung von Produktionseinheiten auswirken.
F8: Wie unterstützen thermische Tests die Zuverlässigkeit des Ladegeräts?
Mithilfe thermischer Tests können Ingenieure einen übermäßigen Temperaturanstieg, Hotspots und andere Bedingungen erkennen, die die langfristige Produktleistung beeinträchtigen könnten.
Bewertet von: ZONSAN Forschungs- und Entwicklungsteam – Miller und Lucas Wang
Technische Überprüfung: Ladeprodukte und Stromversorgungslösungen
Zuletzt überprüft: [17. August 2026]
Fehler 1: Nur auf die Außentemperatur des Gehäuses achten
Ein Ladegerät fühlt sich von außen möglicherweise nicht besonders heiß an, während eine interne Komponente bei einer viel höheren Temperatur betrieben wird.Ingenieure müssen daher interne Hotspots verstehen und dürfen sich nicht nur auf die Oberflächentemperatur verlassen.
Fehler 2: Nur bei geringer Leistung testen
Ein Ladegerät, das bei 30 % Last eine gute Leistung erbringt, verhält sich bei maximaler Nennleistung nicht unbedingt gleich.Hochlast- und Dauerlasttests liefern weitaus nützlichere Informationen für Hochleistungsprodukte.
Fehler 3: Produktionsvariationen ignorieren
Ein thermisches Design mag in einem technischen Prototyp perfekt funktionieren, aber wenn die Position eines Wärmeleitpads, einer Komponente oder einer Baugruppe während der Massenproduktion variiert, kann sich die endgültige thermische Leistung ändern.
Deshalb sollten thermisch bedingte Fertigungsschritte kontrolliert werden.
Fehler 4: Hitzeprobleme zu spät lösen
Thermische Probleme lassen sich in der Entwurfsphase viel einfacher beheben.Sobald Gehäuse, Leiterplatte und Komponenten fertiggestellt sind, können größere thermische Änderungen teurer und zeitaufwändiger werden.
Gute Wärmetechnik beginnt früh.
Wie OEM-Käufer die wärmetechnischen Fähigkeiten einer Ladegerätefabrik bewerten sollten
Für einen OEM-Käufer kann es schwierig sein, die technische Leistungsfähigkeit eines Herstellers allein anhand eines fertigen Ladegeräts zu beurteilen.Ein besserer Ansatz besteht darin, zu fragen, wie die Fabrik die thermische Leistung validiert.
Nützliche Fragen sind:
1. Wie wird die Temperatur während der Produktentwicklung gemessen?
2. Führt das Werk Langzeitbelastungstests durch?
3. Wie werden thermische Hotspots identifiziert?
4. Werden unterschiedliche Belastungszustände getestet?
5. Werden Multi-Port-Kombinationen bewertet?
6. Wie werden thermische Ausfälle untersucht?
7. Werden thermisch bedingte Produktionsrisiken in das Qualitätskontrollsystem einbezogen?
Die Antworten können Aufschluss darüber geben, ob die Wärmetechnik tatsächlich Teil des Entwicklungsprozesses des Herstellers ist oder ob die Fabrik hauptsächlich auf die Endkontrolle setzt.
Wärmetechnik und die Zukunft von GaN-Ladegeräten
Der Ladegerätemarkt entwickelt sich weiter in Richtung:
• Höhere Leistungsdichte.
• Kleinere Formfaktoren.
• Mehr USB-C-Anschlüsse.
• Schnelleres Laden.
• Intelligenteres Energiemanagement.
Diese Trends machen die Wärmetechnik noch wichtiger.
Die GaN-Technologie wird bei dieser Entwicklung weiterhin eine große Rolle spielen, doch GaN allein löst nicht jede thermische Herausforderung.Die nächste Generation von Ladegeräten wird von der Kombination folgender Faktoren abhängen:
1. Effiziente Energiearchitektur
2. Fortschrittliche Halbleitertechnologie
3. Besseres PCB-Design
5. Verbessertes Wärmemanagement
6. Präzise Fertigung
7. Zuverlässige Prüfung
Dadurch können Hersteller die Leistung steigern, ohne einfach nur die Produktgröße zu erhöhen.
Thermische Zuverlässigkeit als Teil eines kompletten Fertigungssystems
Die thermische Leistung sollte nicht als isoliertes technisches Thema behandelt werden.Es stellt eine direkte Verbindung zu den Qualitätssystemen her, die in der gesamten ZEEAS-Reihe besprochen werden.
PFMEA identifiziert potenzielle thermische Risiken.
↓
Kontrollplan definiert, wie kritische Prozesse gesteuert werden.
↓
SPC überwacht die Prozessstabilität.
↓
Rückverfolgbarkeit zeichnet Material- und Produktionsgeschichte auf.
↓
Thermische Prüfung überprüft das tatsächliche Produktverhalten.
↓
Fehleranalyse untersucht unerwartete Ergebnisse.
↓
CAPA verhindert wiederholte Probleme.
Dies ist ein viel wirkungsvollerer Ansatz, als einfach die Temperatur der fertigen Produkte vor dem Versand zu überprüfen.
• Lesen Sie weiter: CAPA-Prozess bei der Herstellung von Ladegeräten: Wie Fabriken wiederholte Qualitätsprobleme verhindern.↗
Letzte Gedanken
Da Ladegeräte immer kleiner und leistungsfähiger werden, wird das Wärmemanagement zu einer der grundlegenden technischen Herausforderungen moderner Ladeprodukte.
Ein Ladegerät muss nicht vollständig kühl bleiben.Entscheidend ist, ob Wärme so erzeugt, verteilt und gesteuert wird, dass ein stabiler und zuverlässiger Betrieb gewährleistet ist.
Bei GaN- und Hochleistungs-USB-C-Ladegeräten erfordert dies Aufmerksamkeit für das gesamte Produkt:
• Leistungsarchitektur.
• Komponentenauswahl.
• PCB-Layout.
• Transformatordesign.
• Wärmeschnittstellenmaterialien.
• Gehäusestruktur.
• Fertigungskonsistenz.
• Zuverlässigkeitstests.
Für OEM- und ODM-Kunden lohnt es sich daher, neben Zertifizierungen, Preis und Produktionskapazität auch die Wärmetechnik zu bewerten.
Ein professioneller Ladegerätehersteller sollte das nicht nur erklären können wie viel Leistung ein Produkt liefern kann, aber auch wie das Produkt mit der bei der Bereitstellung dieser Leistung erzeugten Wärme umgeht.Dieser Unterschied wird immer wichtiger, da die Branche auf kleinere 100-W-, 140-W- und sogar leistungsstärkere Ladeprodukte umsteigt.
Letztendlich geht es bei einem guten thermischen Design nicht darum, dass ein Ladegerät technisch beeindruckend aussieht.Es geht darum, sicherzustellen, dass das Ladegerät seine Aufgabe zuverlässig, wiederholt und sicher über die erwartete Lebensdauer des Produkts erfüllen kann.
Häufig gestellte Fragen
F1: Warum erzeugen GaN-Ladegeräte Wärme?
GaN-Ladegeräte erzeugen immer noch Wärme, da die Umwandlung elektrischer Energie nicht zu 100 % effizient ist.Im Betrieb wird ein Teil der Energie in Wärme umgewandelt.
F2: Macht die GaN-Technologie ein Ladegerät völlig kühl?
Nein. GaN kann die Effizienz verbessern und kompakte Designs ermöglichen, aber das komplette Ladegerät erzeugt immer noch Wärme und erfordert ein entsprechendes Wärmemanagement.
F3: Wie messen Ladegerätehersteller die Temperatur?
Ingenieure können Methoden wie Thermoelemente, Temperatursensoren und Infrarot-Wärmebildkameras verwenden, um Innen- und Außentemperaturen zu messen.
F4: Warum sind thermische Tests für 100-W-Ladegeräte wichtig?
Ladegeräte mit höherer Leistung verfügen im Allgemeinen über eine höhere Leistungsdichte und können einer größeren thermischen Belastung ausgesetzt sein, weshalb Dauerlast- und thermische Tests wichtig sind.
F5: Erfordern Ladegeräte mit mehreren Anschlüssen eine thermische Prüfung?
Ja.Verschiedene Kombinationen aktiver Ports können unterschiedliche Stromverteilungen und thermische Bedingungen erzeugen.
F6: Was ist ein thermischer Hotspot?
Ein thermischer Hotspot ist ein lokalisierter Bereich oder eine Komponente, die eine deutlich höhere Temperatur erreicht als umliegende Gebiete.
F7: Können bei der Massenproduktion thermische Probleme auftreten?
Ja.Unterschiede bei Komponenten, Montage, thermischen Materialien oder Prozessbedingungen können sich auf die thermische Leistung von Produktionseinheiten auswirken.
F8: Wie unterstützen thermische Tests die Zuverlässigkeit des Ladegeräts?
Mithilfe thermischer Tests können Ingenieure einen übermäßigen Temperaturanstieg, Hotspots und andere Bedingungen erkennen, die die langfristige Produktleistung beeinträchtigen könnten.
Bewertet von: ZONSAN Forschungs- und Entwicklungsteam – Miller und Lucas Wang
Technische Überprüfung: Ladeprodukte und Stromversorgungslösungen
Zuletzt überprüft: [17. August 2026]
