So wird der Kurzschlussschutz in modernen USB-C-Ladegeräten getestet
Ein Ladegerät mag von außen einfach aussehen.
Sie schließen es an eine Steckdose an, schließen Ihr Telefon oder Ihren Laptop an und der Ladevorgang beginnt.
Allerdings steckt in jedem hochwertigen USB-C-Ladegerät ein komplexes Netzwerk von Schutzsystemen, die für den Umgang mit Situationen konzipiert sind, die der Benutzer nie sieht.
Einer der wichtigsten dieser Schutzmaßnahmen ist Kurzschlussschutz (SCP).
Ohne SCP könnte ein einfacher Fehler in einem Ladekabel, einem USB-C-Anschluss, einer Leiterplattenbaugruppe oder einem angeschlossenen Gerät möglicherweise zu übermäßigem Stromfluss, Komponentenschäden, Überhitzung oder sogar einem vollständigen Ausfall des Ladegeräts führen.
Aus diesem Grund investieren professionelle Ladegerätehersteller erhebliche technische Ressourcen in Kurzschlusstests, bevor ein Ladegerät in die Massenproduktion gelangt.
In diesem Artikel erfahren Sie, was Kurzschlussschutz ist, wie Ingenieure ihn testen und warum die SCP-Verifizierung zu einem entscheidenden Bestandteil der modernen Sicherheitstechnik für Ladegeräte geworden ist.
Was ist Kurzschlussschutz (SCP)?
Ein Kurzschluss entsteht, wenn elektrischer Strom einen unbeabsichtigten niederohmigen Weg findet.
Vereinfacht ausgedrückt: Strom fließt plötzlich dort, wo er nicht hin sollte.
Beispiele hierfür sind:
• Beschädigte Ladekabel
• Defekte USB-C-Anschlüsse
• Metallreste in einem Ladeanschluss
• Herstellungsfehler
• PCB-Fehler
• Missbrauch durch den Benutzer
Ohne Schutzmechanismen kann es bei einem Kurzschluss zu einem extrem schnellen Stromanstieg kommen.
Dies kann dazu führen:
• Übermäßige Wärmeentwicklung
• Bauteilbeanspruchung
• Leiterplattenschäden
• Steckerfehler
• Sicherheitsrisiken
Der Kurzschlussschutz ist darauf ausgelegt, abnormale Strombedingungen zu erkennen und die Leistungsabgabe sofort zu reduzieren oder abzuschalten.
Moderne USB-C-PD-Ladegeräte, PPS-Ladegeräte, GaN-Ladegeräte, Laptop-Ladegeräte und Multi-Port-Ladegeräte sind alle stark auf SCP-Systeme angewiesen.
Warum Kurzschlusstests wichtig sind
Viele Verbraucher gehen davon aus, dass Zertifizierungen allein die Sicherheit des Ladegeräts garantieren.
In Wirklichkeit entsteht Sicherheit durch technische Validierung.
Eine Schutzschaltung, die auf dem Papier existiert, ist bedeutungslos, es sei denn, sie funktioniert unter realen Fehlerbedingungen.
Aus diesem Grund erzeugen professionelle Ladegerätefabriken beim Testen absichtlich Kurzschlussbedingungen.
Der Zweck ist einfach:
• Erstellen Sie den Fehler, bevor der Kunde es tut.
Wenn ein Ladegerät kontrollierte Fehlerbedingungen im Labor sicher überstehen kann, ist es viel wahrscheinlicher, dass es auch jahrelang im realen Einsatz sicher bleibt.
Was passiert bei einem Kurzschluss?
Um Tests zu verstehen, ist es wichtig, das Ereignis selbst zu verstehen.
Wenn ein Kurzschluss auftritt:
1. Der Strom steigt schnell an.
2. Schutz-ICs erkennen abnormales Verhalten.
3. Steuerkreise reagieren.
4. Die Ausgangsleistung ist reduziert oder unterbrochen.
5. Das System geht in einen sicheren Zustand über.
Ein richtig ausgelegtes Ladegerät sollte innerhalb von Millisekunden reagieren.
Das Ziel besteht nicht einfach darin, den Ladevorgang zu stoppen.
Ziel ist es, Schäden zu verhindern, bevor sie entstehen.

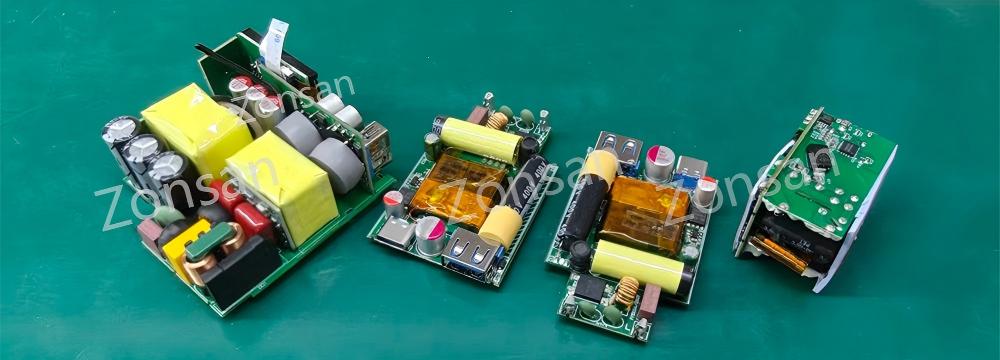

Die Schlüsselkomponenten hinter SCP
Mehrere interne Komponenten arbeiten zusammen, um einen Kurzschlussschutz zu gewährleisten.
Energiemanagement-ICs
Diese Chips überwachen kontinuierlich den Stromfluss.
Wenn anormale Zustände erkannt werden, lösen sie Schutzmaßnahmen aus.
Strommessschaltungen
Diese Schaltkreise messen den tatsächlichen Stromausgang und liefern Echtzeit-Feedback.
MOSFET-Schutzsysteme
MOSFETs können die Stromversorgung schnell unterbrechen, wenn Fehler auftreten.
USB-C PD-Controller
Moderne PD-Controller verfügen häufig über erweiterte Schutzlogik- und Fehlermanagementfunktionen.
Firmware-Algorithmen
In vielen intelligenten Ladegeräten hilft die Firmware dabei, festzustellen, ob abnormale Strombedingungen ein vorübergehendes Ereignis oder einen echten Fehler darstellen.
Das Schutzsystem ist daher eine Kombination aus Hardware- und Software-Engineering.

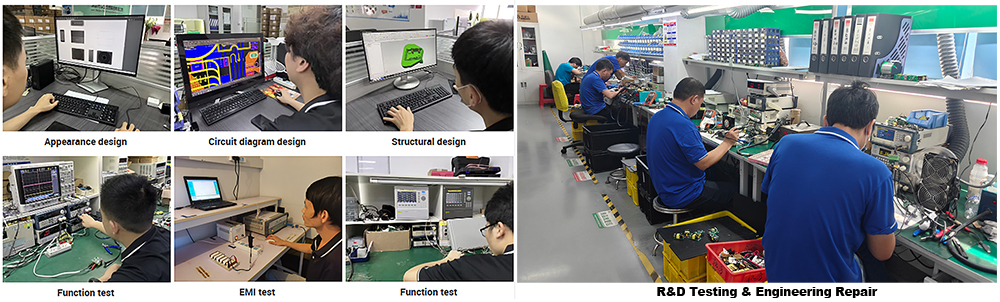

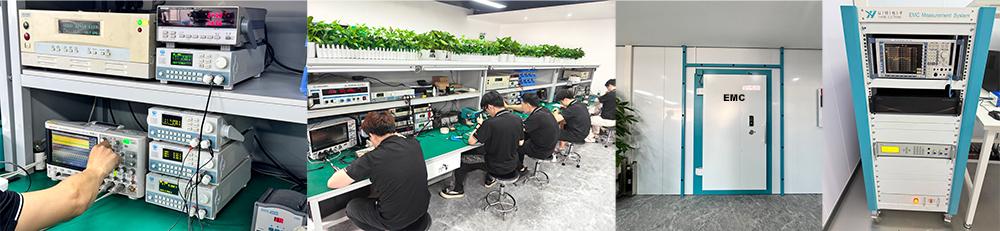

Wie Ingenieure Kurzschlussprüfungen durchführen
Professionelle Ladegerätehersteller warten nicht auf versehentliche Ausfälle.
Stattdessen erzeugen sie unter kontrollierten Laborbedingungen gezielt Kurzschlüsse.
Das Testen umfasst typischerweise:
• Elektronische Lasten
• Geräte zur Fehlersimulation
• Aktuelle Überwachungssysteme
• Wärmeüberwachungsgeräte
• Oszilloskope
• Datenerfassungssysteme
Ingenieure überwachen:
• Reaktionsgeschwindigkeit
• Spitzenstrompegel
• Temperaturänderungen
• Erholungsverhalten
• Bauteilbeanspruchung
Das Ziel besteht darin, zu überprüfen, ob der Schutz aktiviert wird, bevor ein Schaden entsteht.
Was ist Fault-Injection-Test?
Eine der fortschrittlichsten Formen der Überprüfung der Ladegerätsicherheit ist der sogenannte Fault-Injection-Test.
Anstatt darauf zu warten, dass Fehler auf natürliche Weise auftreten, erzeugen Ingenieure sie absichtlich.
Beispiele hierfür sind:
• Ausgangskurzschlüsse
• Ungewöhnliche Stromspitzen
• Verbindungsfehler
• Bauteilausfallsimulationen
• Schnelle Lastübergänge
Dadurch können Ingenieure beobachten, wie das Ladegerät unter extremen Bedingungen reagiert.
Fehlerinjektionstests offenbaren oft Schwachstellen, die im normalen Betrieb niemals aufgedeckt würden.
Aus diesem Grund wird es häufig bei der Entwicklung von Ladegeräten und der Zuverlässigkeitsüberprüfung eingesetzt.
Worauf Ingenieure beim SCP-Testen achten
Das Bestehen eines Kurzschlusstests erfordert viel mehr als nur das Abschalten der Stromversorgung.
Ingenieure bewerten mehrere kritische Faktoren.
Reaktionszeit
Wie schnell wird der Schutz aktiviert?
Eine schnellere Reaktion verbessert im Allgemeinen die Schutzwirksamkeit.
Thermische Stabilität
Bleibt das Ladegerät während des Fehlerereignisses thermisch stabil?
Wiederherstellungsfähigkeit
Kann das Ladegerät nach Behebung des Fehlers sicher den Normalbetrieb wieder aufnehmen?
Komponentenspannung
Bleiben interne Komponenten innerhalb der sicheren Betriebsgrenzen?
Wiederholbarkeit
Kann das Ladegerät denselben Test wiederholt ohne Leistungseinbußen bestehen?
Zuverlässige Produkte müssen bei mehreren Fehlerzyklen konstant funktionieren.
Warum billige Ladegeräte beim SCP-Test oft durchfallen
Einer der größten Unterschiede zwischen hochwertigen Ladegeräten und kostengünstigen Alternativen ist die Schutztechnik.
Kostenorientierte Produkte reduzieren die Kosten häufig durch:
• Verwendung minderwertigerer Schutz-ICs
• Vereinfachung der Schutzschaltungen
• Reduzierung der Testverfahren
• Begrenzung der thermischen Validierung
Das Ergebnis kann ein Ladegerät sein, das bei normalem Gebrauch normal funktioniert, unter anormalen Bedingungen jedoch Probleme hat.
Schutzsysteme sind für Verbraucher selten sichtbar.
Dennoch entscheiden sie oft darüber, ob ein Ladegerät sicher bleibt, wenn unerwartete Situationen auftreten.
Wie SCP-Tests die langfristige Zuverlässigkeit unterstützen
Die Kurzschlussprüfung wird allgemein als Sicherheitsprüfung angesehen.
Tatsächlich trägt es auch wesentlich zur Zuverlässigkeit bei.
Wiederholte Fehlertests helfen Ingenieuren dabei, Folgendes zu identifizieren:
• Schwache Leiterplattenspuren
• Thermische Schwächen
• Connector-Einschränkungen
• Spannungspunkte der Komponenten
• Design-Schwachstellen
Viele Zuverlässigkeitsverbesserungen sind auf Sicherheitstestprogramme zurückzuführen.
Ein Ladegerät, das schwerwiegende Fehlerbedingungen übersteht, weist häufig auch im normalen Alltagsbetrieb eine bessere Leistung auf.

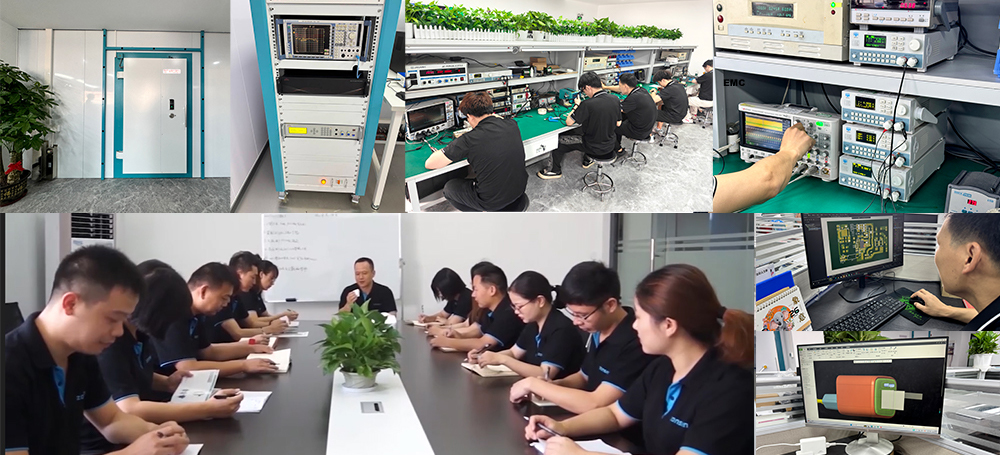

Wie ZONSAN den Kurzschlussschutz überprüft
Bei ZONSAN ist die Überprüfung des Kurzschlussschutzes in die Entwicklungs- und Produktionsvalidierungsprozesse von Ladegeräten integriert.
Ingenieurteams bewerten die SCP-Leistung in mehreren Produktkategorien, darunter:
• 20-W-USB-C-Ladegeräte
• 25-W-Schnellladegeräte von Samsung
• 35-W-GaN-Ladegeräte
• 45-W-PPS-Ladegeräte
• 65-W-Laptop-Ladegeräte
• 100-W-USB-C-PD-Ladegeräte
• 140-W-PD3.1-Ladegeräte
Das Testen konzentriert sich auf:
• Reaktionsgeschwindigkeit des Schutzes
• Thermische Stabilität
• Erholungsverhalten
• Komponentenintegrität
• Langfristige Zuverlässigkeit
Das Ziel besteht nicht nur darin, die Zertifizierungsanforderungen zu erfüllen, sondern auch sicherzustellen, dass Produkte während ihrer gesamten Betriebslebensdauer sicher und zuverlässig bleiben.
Letzte Gedanken
Die meisten Benutzer denken erst dann über den Kurzschlussschutz nach, wenn etwas schief geht.
Dennoch ist SCP eines der wichtigsten Sicherheitssysteme in jedem modernen Ladegerät.
Ein ordnungsgemäß konzipiertes Schutzsystem kann Fehler innerhalb von Millisekunden erkennen, Schäden verhindern, angeschlossene Geräte schützen und die langfristige Zuverlässigkeit verbessern.
Dieses Schutzniveau wird durch Marketingaussagen nicht erreicht.
Dies wird durch technisches Design, strenge Tests und kontinuierliche Überprüfung erreicht.
Für professionelle Ladegerätehersteller ist die Kurzschlussprüfung nicht einfach eine Pflicht.
Es ist ein wesentlicher Bestandteil bei der Entwicklung sichererer und zuverlässigerer Ladeprodukte.
FAQ
F1: Was ist Kurzschlussschutz (SCP)?
A: Der Kurzschlussschutz ist eine Sicherheitsfunktion, die ungewöhnliche Fehler mit niedrigem Widerstand erkennt und die Leistungsabgabe schnell begrenzt oder abschaltet, um Schäden zu verhindern.
F2: Warum ist SCP in USB-C-Ladegeräten wichtig?
A: USB-C-Ladegeräte unterstützen hohe Leistungsstufen, sodass eine schnelle Fehlererkennung zum Schutz von Geräten und internen Komponenten unerlässlich ist.
F3: Kann sich ein Ladegerät nach einem Kurzschluss erholen?
A: Die meisten hochwertigen Ladegeräte erholen sich automatisch, nachdem der Fehler behoben wurde und die Bedingungen wieder normal sind.
F4: Wie schnell wird SCP aktiviert?
A: Professionelle Ladegeräte reagieren oft innerhalb von Millisekunden, abhängig von der Schutzarchitektur und dem Design des Steuer-ICs.
F5: Enthält jedes Ladegerät SCP?
A: Die meisten modernen zertifizierten Ladegeräte verfügen über SCP, die Implementierungsqualität kann jedoch erheblich variieren.
F6: Können Kurzschlüsse ein Ladegerät beschädigen?
A: Ohne angemessenen Schutz, ja.Ein schwerer Kurzschluss kann Komponenten, Leiterplattenleiterbahnen oder Anschlüsse beschädigen.
F7: Wie testen Hersteller SCP?
A: Hersteller schaffen absichtlich kontrollierte Kurzschlussbedingungen mithilfe spezieller Testgeräte und überwachen das Verhalten des Ladegeräts.
F8: Unterscheidet sich SCP vom Überstromschutz?
A: Ja.SCP befasst sich mit direkten Kurzschlussfehlern, während sich der Überstromschutz (OCP) auf einen übermäßigen Strombedarf während des Betriebs konzentriert.
