충전기 내부: 주요 구성요소 설명(PCB, 변압기, IC 등)
⭐ 추천 스니펫
충전기에는 PCB(회로 기판), 변압기, 전원 IC, 커패시터, 보호 회로 등 여러 핵심 구성 요소가 포함되어 있습니다.이 부품들은 안전한 충전을 위해 함께 작동하여 AC 전원을 안정적인 DC 출력으로 변환합니다.고품질 충전기는 고급 구성 요소와 디자인을 사용하여 효율성을 높이고 열을 줄이며 USB-C PD 및 PPS와 같은 고속 충전 기술을 지원합니다.
소개
대부분의 사람들은 눈에 보이는 것으로 충전기를 판단합니다.
• 크기
• 정격 전력(20W, 65W, 100W…)
• 포트
하지만 실제로 성능과 안전을 결정하는 것은 내부에 있습니다.
👉 최신 휴대폰 충전기, 벽면 충전기 또는 USB-C 충전기는 전력 전자 장치의 복잡한 부분입니다.
충전기 제조업체나 OEM 공장에서 소싱하는 경우 이러한 구성 요소를 이해하는 것은 선택 사항이 아니라 필수입니다.

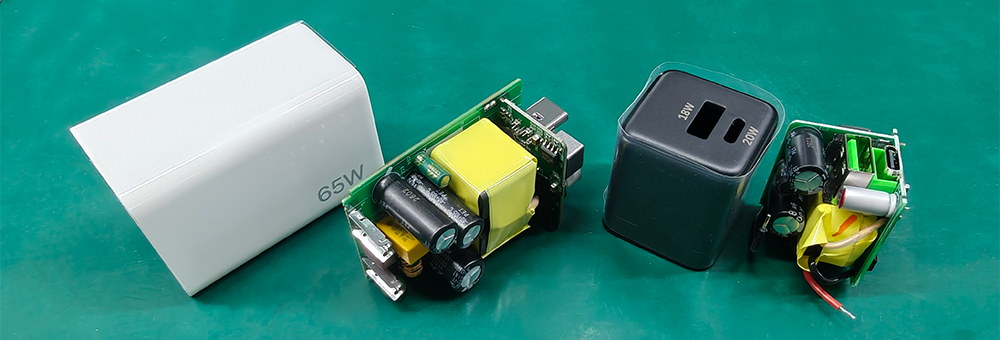

충전기 안에는 무엇이 들어있나요?
일반적인 고속 충전기에는 다음이 포함됩니다.
• PCB(인쇄회로기판)
• 변압기
• 전원 IC(집적 회로)
• 커패시터 및 인덕터
• 정류기 및 MOSFET
• 보호 회로
👉 이러한 구성 요소는 5W 휴대폰 충전기부터 140W PD3.1 노트북 충전기까지 모든 제품에서 찾아볼 수 있습니다.
1. PCB(인쇄회로기판): 두뇌 플랫폼
그것이 하는 일
PCB는 모든 구성 요소를 연결하고 전류 흐름을 제어합니다.
중요한 이유
고품질 PCB는 다음을 보장합니다.
• 안정적인 전력 공급
• 신호 간섭 감소
• 열 방출을 위한 효율적인 레이아웃
고속 충전 중
대상:
• USB-C PD 충전기
• PPS 충전기
• GaN 충전기
👉 PCB 디자인은 충전 속도와 안전성에 직접적인 영향을 미칩니다.
2. 변압기: 전압 변환 코어
그것이 하는 일
변환기는 다음을 변환합니다.
👉 고전압 AC → 저전압 DC
중요한 이유
잘 설계된 변압기:
• 효율성 향상
• 열을 감소시킵니다
• 안정적인 출력을 보장합니다.
신청
중요:
• 벽면 충전기
• 노트북 충전기(65W~140W)
• MacBook AVS 충전기 공장 솔루션
3. 전력 IC(집적 회로): 스마트 컨트롤러
그것이 하는 일
IC는 다음을 관리합니다.
• 전압 조절
• 전류 제어
• 고속 충전 프로토콜
중요한 이유
최신 IC는 다음을 가능하게 합니다.
• PD3.0/PD3.1 충전
• PPS 동적 전압
• 장치 인식
실제 영향
고급 IC가 없는 경우:
❌ 고속 충전 없음
❌ 출력이 불안정함
❌ 과열 위험
4. 커패시터 및 인덕터: 전력 안정기
커패시터
• 에너지 저장 및 방출
• 부드러운 전압 변동
인덕터
• 전류 흐름 제어
• 전기적 소음을 줄입니다.
👉 함께 사용하면 USB 충전기 또는 휴대폰 충전기가 안정적인 전력을 공급할 수 있습니다.
5. 정류기 및 MOSFET: 전력 변환 시스템
정류기
• AC를 DC로 변환
MOSFET
• 고속 스위치로 작동
• 효율성 향상
👉 PD 충전기 공장 설계 및 고전력 고속 충전기에 필수적입니다.
6. 보호 회로: 안전 제일
모든 고품질 충전기에는 다음 사항에 대한 보호 기능이 포함되어 있습니다.
• 과전압
• 과전류
• 단락
• 과열
👉 이것이 신뢰할 수 있는 휴대폰 충전기 제조업체와 저가형 대안을 구분하는 요소입니다.
이러한 구성 요소가 함께 작동하는 방식
단순화된 흐름은 다음과 같습니다.
1. AC 전원이 충전기에 들어갑니다.
2. 정류기가 DC로 변환됨
3. 변압기는 전압을 조정합니다.
4. IC가 출력을 조절합니다.
5. 커패시터는 전력을 안정화시킨다
6. PCB는 출력에 에너지를 분배합니다.
👉 결과: 장치를 안전하고 안정적으로 충전합니다.
내부 설계가 전력 등급보다 더 중요한 이유
두 개의 충전기는 모두 다음과 같을 수 있습니다.
👉 65W 또는 100W
그러나 내부적으로는:
• 고품질 부품을 사용합니다.
• 다른 부분은 모서리를 잘라냅니다.
👉 차이점은?
• 발열
• 수명
• 안전
Zonsan 엔지니어링 통찰력
전문 충전기 제조업체인 Zonsan은 외부 디자인뿐만 아니라 내부 구성 요소 최적화에 중점을 두고 있습니다.
PCB 레이아웃부터 IC 선택까지 모든 세부 사항은 다음과 같이 설계되었습니다.
• 효율성 향상
• 열 스트레스 감소
• PD 및 PPS 고속 충전 지원
고전력 충전기에는 더 나은 구성 요소가 필요합니다
📱 스마트폰
20W 충전기
25W 충전기
30W 충전기
35W 충전기
💻 노트북
45W 충전기
65W 충전기
100W 충전기
140W 충전기
👉 전력이 증가함에 따라 부품 품질이 더욱 중요해집니다.
GaN 기술: 충전기 디자인 변경
기존 충전기는 실리콘을 사용합니다.
최신 충전기는 다음을 사용합니다.
👉 GaN(질화갈륨)
혜택:
• 더 작은 크기
• 더 높은 효율성
• 열을 낮추다
👉 고급 충전기 유형 C 제조업체 및 OEM 공장에서 널리 사용됩니다.
Zonsan 공장 성능
Zonsan은 고성능 IC 및 최적화된 변압기와 같은 고급 구성요소를 생산 라인에 통합합니다.
GaN 기술과 엄격한 품질 관리가 결합된 Zonsan은 다음을 제공합니다.
• 안정적인 고속 충전기
• 글로벌 인증 준수
• 브랜드를 위한 확장 가능한 OEM 솔루션
충전기 평가 방법(구매자 가이드)
PD 충전기 공장이나 노트북 충전기 제조업체에서 제품을 구매할 때 다음 사항을 확인하세요.
✔ 내부 부품 품질
✔ 인증기준
✔ 열 성능
✔ 출력의 일관성
👉 사양이 동일해 보이더라도 모든 충전기가 동일하게 제작되는 것은 아닙니다.
결론
충전기는 단순한 전원 어댑터가 아니라 완전한 전원 시스템입니다.
내부 구성요소를 이해하면 다음을 수행하는 데 도움이 됩니다.
✔ 더 나은 제품을 선택하세요
✔ 과열 문제 방지
✔ 신뢰할 수 있는 제조업체의 소스
👉 소비자이든 B2B 구매자이든 충전기 내부에 무엇이 들어 있는지 알면 실질적인 이점을 얻을 수 있습니다.
자주 묻는 질문(사람들이 묻는 질문)
Q1: 충전기 내부에는 어떤 구성 요소가 있나요?충전기에는 PCB, 변압기, IC, 커패시터, 인덕터 및 보호 회로가 포함됩니다.
Q2: 변압기는 충전기에서 어떤 역할을 합니까?
고전압 AC를 충전 장치에 적합한 저전압으로 변환합니다.
Q3: 고속 충전에 IC가 왜 중요한가요?
전압과 전류를 제어하여 PD 및 PPS 고속 충전 프로토콜을 활성화합니다.
Q4: 더 나은 구성 요소가 과열을 줄여줍니까?
예.고품질 부품은 효율성을 향상시키고 발열을 줄입니다.
Q5: 모든 충전기의 내부는 동일하게 제작되어 있나요?
아니요. 내부 디자인과 구성 요소 품질은 크게 다릅니다.
Q6: 충전기에서 PCB의 역할은 무엇입니까?
PCB는 모든 전자 부품을 연결하고 관리합니다.
Q7: 좋은 충전기 제조사를 어떻게 선택하나요?
경험, 인증 및 강력한 엔지니어링 역량을 찾으십시오.
Q8: GaN 충전기가 내부에 더 좋나요?
예.더 높은 효율성과 더 작은 크기를 위해 고급 구성 요소를 사용합니다.
