Jak konstrukcja transformatora określa wydajność ładowarki: inżynieria stojąca za każdą szybką ładowarką
Szybka odpowiedź (fragment polecany)
Transformator jest jednym z najważniejszych elementów wewnątrz ładowarki USB-C.Przekazuje energię z obwodu pierwotnego wysokiego napięcia do wyjścia niskiego napięcia, zapewniając jednocześnie izolację galwaniczną.Jego konstrukcja wpływa bezpośrednio na wydajność ładowania, temperaturę pracy, zakłócenia elektromagnetyczne (EMI), gęstość mocy i długoterminową niezawodność.W nowoczesnych ładowarkach GaN optymalizacja transformatora jest jednym z kluczowych czynników, który umożliwia zmniejszenie rozmiaru i wyższą moc wyjściową.
Kluczowe dania na wynos
Każda izolowana szybka ładowarka wykorzystuje transformator wysokiej częstotliwości.
Konstrukcja transformatora wpływa na wydajność, wytwarzanie ciepła i stabilność ładowania.
Materiał rdzenia, struktura uzwojenia i częstotliwość robocza wpływają na wydajność.
Zła konstrukcja transformatora może zwiększyć straty energii, hałas i temperaturę roboczą.
Producenci profesjonalnych ładowarek często poświęcają wiele iteracji prototypów na optymalizację wydajności transformatora przed masową produkcją.
Wprowadzenie
Jeśli otworzysz nowoczesną ładowarkę USB-C, prawdopodobnie zauważysz kilka znajomych elementów.
Są kondensatory, układy scalone, kontrolery USB-C, a w nowszych modelach kompaktowe urządzenia zasilające GaN.

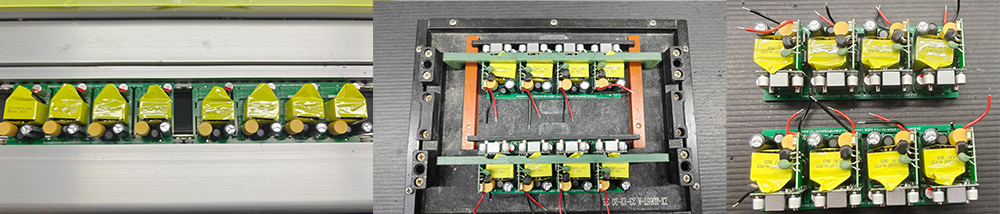

Jednak w pobliżu środka płytki drukowanej prawie zawsze znajdziesz mały żółty lub czarny element owinięty taśmą izolacyjną.
Tym elementem jest transformator.
Choć zajmuje tylko niewielką część płytki drukowanej, wykonuje jedno z najbardziej wymagających zadań wewnątrz całej ładowarki.
Bez niego typowa ładowarka USB-C zasilana prądem zmiennym po prostu nie mogłaby działać bezpiecznie.
Co ważniejsze, jakość jej konstrukcji ma bezpośredni wpływ na to, jak efektywnie ładowarka przetwarza energię, ile wytwarza ciepła, jak cicho pracuje i jak niezawodnie działa przez tysiące cykli ładowania.
Dla inżynierów transformator nigdy nie jest tylko kolejnym elementem zakupionym od dostawcy.
Jest to specjalnie zaprojektowane urządzenie do konwersji energii, które musi być starannie dopasowane do całej architektury energetycznej.
Z tego powodu rozwój transformatora często trwa przez wiele etapów prototypu, nawet po ukończeniu w dużej mierze schematu i układu PCB.
Dlaczego każda szybka ładowarka potrzebuje transformatora
Jednym z najważniejszych zadań każdej ładowarki ściennej jest przekształcanie energii elektrycznej z sieci w bezpieczną, stabilną energię prądu stałego o niskim napięciu.
Energia elektryczna dla gospodarstw domowych jest dostarczana w postaci prądu przemiennego o wysokim napięciu.
Twój smartfon, tablet lub laptop wymaga jednak dokładnie regulowanego prądu stałego o niskim napięciu.
Samo zmniejszenie napięcia nie wystarczy.
Ładowarka musi także zapewniać izolację galwaniczną pomiędzy zasilaniem sieciowym a wyjściem USB, aby chronić użytkowników przed niebezpiecznym napięciem.
W tym miejscu transformator staje się niezbędny.
Wewnątrz nowoczesnego izolowanego zasilacza impulsowego transformator spełnia jednocześnie dwie krytyczne funkcje:
• Przekazuje energię elektryczną z obwodu pierwotnego do obwodu wtórnego.
• Utrzymuje bezpieczną izolację elektryczną pomiędzy wejściem AC i wyjściem USB.
W przeciwieństwie do dużych transformatorów z rdzeniem żelaznym, które można znaleźć w starszym sprzęcie elektronicznym, stosuje się szybkie ładowarki transformatory wysokiej częstotliwości.
Praca przy częstotliwościach przełączania, które mogą przekraczać setki kiloherców, pozwala na znaczne zmniejszenie tych transformatorów przy jednoczesnym zachowaniu doskonałej zdolności konwersji mocy.
Bez pracy z wysoką częstotliwością dzisiejsze kompaktowe ładowarki o mocy 65 W, 100 W i 140 W po prostu nie byłyby możliwe.
Transformator nie tylko przekazuje energię
Wiele osób zakłada, że jedynym celem transformatora jest redukcja napięcia.
W rzeczywistości wpływa to na prawie każdy aspekt wydajności ładowarki.
Dobrze zaprojektowany transformator pomaga:
• Popraw ogólną wydajność konwersji.
• Zmniejsz wewnętrzne wytwarzanie ciepła.
• Niższy poziom hałasu podczas pracy.
• Minimalizuj zakłócenia elektromagnetyczne.
• Poprawa regulacji napięcia.
• Obsługa stabilnego wyjścia zasilania USB.
• Zwiększ długoterminową niezawodność.
I odwrotnie, niedostatecznie zoptymalizowany transformator może powodować problemy w całym systemie zasilania.
Na przykład nadmierna indukcyjność rozproszenia może zwiększyć straty przełączania.
Złe techniki nawijania mogą zwiększyć straty miedzi.
Nieodpowiedni rdzeń magnetyczny może generować niepotrzebne ciepło.
Problemy te często pojawiają się podczas walidacji inżynieryjnej, a nie w obliczeniach teoretycznych.
Z tego powodu optymalizacja transformatora jest uważana za jeden z obszarów rozwoju ładowarek, w którym najbardziej zależy od doświadczenia.
Zrozumienie trzech głównych części transformatora ładowarki
Chociaż konstrukcje transformatorów różnią się w zależności od poziomu mocy i topologii, większość transformatorów wysokiej częstotliwości ma wspólne trzy podstawowe elementy.
Rdzeń magnetyczny
Rdzeń magnetyczny stanowi podstawę transformatora.
Zamiast przewodzić prąd, kieruje polem magnetycznym wytwarzanym przez obwód przełączający.
Nowoczesne ładowarki USB-C zazwyczaj wykorzystują rdzenie ferrytowe, ponieważ działają wydajnie przy wysokich częstotliwościach, minimalizując jednocześnie straty w rdzeniu.
Wybór odpowiedniego rozmiaru rdzenia wymaga zrównoważenia wielu celów projektowych.
Większy rdzeń może zmniejszyć nasycenie magnetyczne i poprawić wydajność, ale zwiększa również ogólny rozmiar ładowarki.
Mniejszy rdzeń pomaga uzyskać kompaktowe produkty, ale wymaga bardziej ostrożnego zarządzania temperaturą.
Znalezienie optymalnej równowagi jest jedną z pierwszych decyzji inżynieryjnych podczas projektowania transformatora.
Uzwojenia pierwotne i wtórne
Miedziane uzwojenia są owinięte wokół rdzenia magnetycznego w celu przekazywania energii.
The uzwojenie pierwotne odbiera impulsy elektryczne o wysokiej częstotliwości generowane przez obwód przełączający.
Impulsy te wytwarzają zmienne pole magnetyczne wewnątrz rdzenia ferrytowego.
The uzwojenie wtórne przetwarza to pole magnetyczne z powrotem w energię elektryczną odpowiednią do zasilania urządzeń USB.
Zależność między tymi uzwojeniami wpływa na napięcie wyjściowe, wydajność prądową i wydajność.
Jednak konstrukcja transformatora jest znacznie bardziej złożona niż zwykły wybór współczynnika zwojów.
Inżynierowie muszą również wziąć pod uwagę:
• Średnica drutu
• Kolejność nawijania
• Układ warstw
• Wymagania dotyczące izolacji
• Indukcyjność rozproszenia
• Powtarzalność produkcji
Nawet niewielkie zmiany w strukturze uzwojenia mogą zauważalnie zmienić parametry elektryczne.
System izolacji
Normy bezpieczeństwa wymagają całkowitej izolacji elektrycznej pomiędzy stroną pierwotną wysokiego napięcia a stroną wtórną niskiego napięcia.
Izolację tę osiąga się dzięki starannie dobranym materiałom izolacyjnym i technikom konstrukcyjnym.
Profesjonalni producenci transformatorów zwracają szczególną uwagę na grubość izolacji, rozmieszczenie taśm, odstępy między marginesami i układ uzwojeń, aby zapewnić zgodność z międzynarodowymi normami bezpieczeństwa.
Niezawodna izolacja to jeden z powodów, dla których prawidłowo zaprojektowane ładowarki pozostają bezpieczne przez lata codziennego użytkowania.
Dlaczego wydajność transformatora ma większe znaczenie w ładowarkach GaN
Jedną z największych zalet technologii GaN jest jej zdolność do przełączania przy znacznie wyższych częstotliwościach niż w przypadku konwencjonalnych urządzeń krzemowych.
Wyższe częstotliwości przełączania pozwalają inżynierom znacznie zmniejszyć rozmiar transformatora.
Wprowadzają jednak także nowe wyzwania inżynieryjne.
Wraz ze wzrostem częstotliwości:
• Straty w rdzeniu mogą wzrosnąć.
• Straty miedzi zachowują się inaczej ze względu na efekt naskórkowy.
• EMI staje się trudniejsze do kontrolowania.
• Zarządzanie ciepłem staje się coraz ważniejsze.
Innymi słowy, technologia GaN nie eliminuje wyzwań związanych z projektowaniem transformatorów.
Zamiast tego wymaga jeszcze wyższego poziomu optymalizacji transformatora.

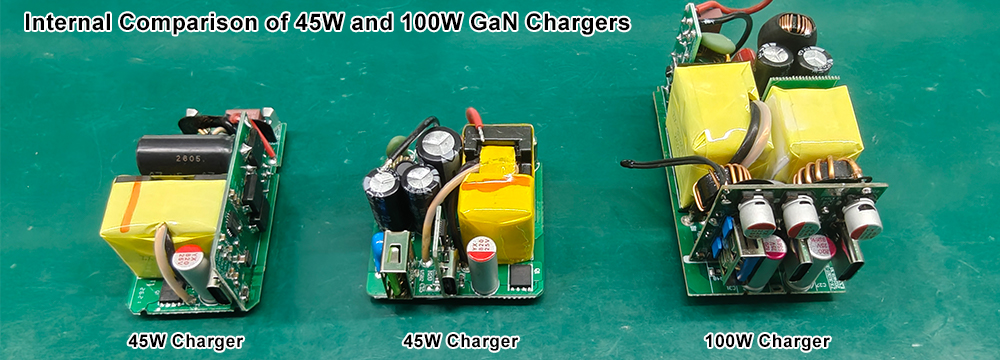

To wyjaśnia, dlaczego dwie ładowarki GaN o mocy 65 W i podobnych rozmiarach mogą wykazywać zauważalnie różną wydajność i temperatury pracy.
Często różnica nie leży w samych urządzeniach GaN, ale w obsługującym je transformatorze.
Ciepło zaczyna się wewnątrz transformatora
Omawiając temperatury ładowarek, ludzie zwykle skupiają się na półprzewodnikach mocy.
Chociaż urządzenia GaN i tranzystory MOSFET z pewnością generują ciepło, transformator jest kolejnym głównym źródłem ciepła.
Ciepło pochodzi z dwóch głównych mechanizmów.
Pierwszą z nich są straty miedzi spowodowane oporem elektrycznym w uzwojeniach.
Wyższe prądy zwiększają te straty, wytwarzając dodatkowe ciepło.
Drugą przyczyną są straty w rdzeniu, powstające w wyniku wielokrotnego magnesowania i rozmagnesowywania materiału magnetycznego podczas pracy z wysoką częstotliwością.
Zmniejszenie tych strat wymaga starannej optymalizacji, a nie polegania na pojedynczym udoskonaleniu projektu.
Inżynierowie wspólnie oceniają układ uzwojeń, rozmiar przewodnika, materiał magnetyczny i częstotliwość roboczą, aby osiągnąć najlepszą równowagę pomiędzy wydajnością i temperaturą.
Ten iteracyjny proces wyjaśnia, dlaczego rozwój transformatora często trwa przez kilka wersji prototypu, zanim rozpocznie się produkcja masowa.

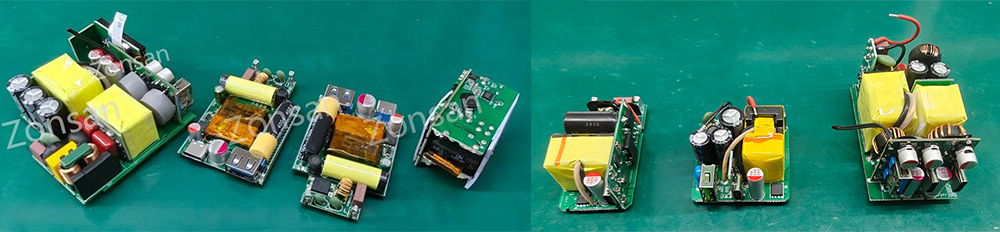

Dlaczego projektu transformatora nie można ujednolicić
Powszechnym błędnym przekonaniem jest to, że producenci po prostu kupują standardowy transformator i instalują go w różnych ładowarkach.
W praktyce rozwój profesjonalnych ładowarek rzadko działa w ten sposób.
Jest mało prawdopodobne, aby transformator zoptymalizowany pod kątem kompaktowej ładowarki 35 W działał dobrze w wieloportowej ładowarce GaN o mocy 100 W.
Każdy projekt ma unikalne wymagania.
Inżynierowie muszą wziąć pod uwagę:
• Docelowa moc wyjściowa.
• Częstotliwość przełączania.
• Wymiary PCB.
• Ograniczenia termiczne.
• Odstępy bezpieczeństwa.
• Cele efektywności.
• Wymagania certyfikacyjne.
• Koszt produkcji.
Z tego powodu projekt transformatora jest ściśle zintegrowany z ogólną architekturą ładowarki, a nie traktowany jako niezależny wybór komponentów.
Zrozumienie indukcyjności rozproszenia: mały parametr o dużym wpływie
Jedną z najważniejszych cech transformatora ocenianych przez inżynierów jest indukcyjność rozproszenia.
Chociaż rzadko się o tym wspomina poza kręgami inżynieryjnymi, indukcyjność rozproszenia ma bezpośredni wpływ na wydajność ładowarki, naprężenia przełączające i zakłócenia elektromagnetyczne.
W idealnym transformatorze cała energia magnetyczna wytwarzana przez uzwojenie pierwotne byłaby doskonale przenoszona do uzwojenia wtórnego.
W rzeczywistości to się nigdy nie zdarza.
Niewielka część pola magnetycznego „wycieka” poza zamierzoną ścieżkę magnetyczną zamiast łączyć się z uzwojeniem wtórnym.Zjawisko to znane jest jako indukcyjność rozproszenia.
Nadmierna indukcyjność rozproszenia może prowadzić do kilku problemów:
• Wyższe straty przełączania
• Zwiększone skoki napięcia
• Większe obciążenie urządzeń GaN lub MOSFET
• Większe wytwarzanie ciepła
• Większa emisja zakłóceń elektromagnetycznych
• Niższa ogólna wydajność
Z tego powodu projektanci transformatorów zwracają szczególną uwagę na rozmieszczenie uzwojeń.Przeplatane struktury uzwojeń, zoptymalizowane odstępy i ulepszone sprzężenie magnetyczne mogą znacznie zmniejszyć indukcyjność rozproszenia bez zwiększania rozmiaru transformatora.
Celem nie jest całkowite wyeliminowanie indukcyjności rozproszenia – co jest praktycznie niemożliwe – ale utrzymanie jej w akceptowalnym zakresie technicznym dla wybranej topologii.
Dlaczego konstrukcja transformatora bezpośrednio wpływa na wydajność EMI
Wielu inżynierów uważa konstrukcję transformatora za jeden z największych czynników wpływających na zachowanie EMI.
Każdy cykl przełączania wewnątrz ładowarki generuje szybko zmieniające się pola magnetyczne.
Jeśli pola te nie są odpowiednio kontrolowane, stają się niepożądanymi emisjami elektromagnetycznymi, które mogą zakłócać pracę pobliskich urządzeń elektronicznych.
Dobrze zaprojektowany transformator pomaga zredukować zakłócenia elektromagnetyczne poprzez:
• Poprawa sprzężenia magnetycznego
• Redukcja rozproszonych pól magnetycznych
• Minimalizacja pojemności pasożytniczej
• Kontrolowanie szumu w trybie wspólnym
• Optymalizacja symetrii uzwojeń
Jednak sama optymalizacja transformatora nie wystarczy.
Musi współpracować z układem PCB, filtrami EMI, technikami ekranowania i strategią uziemienia.

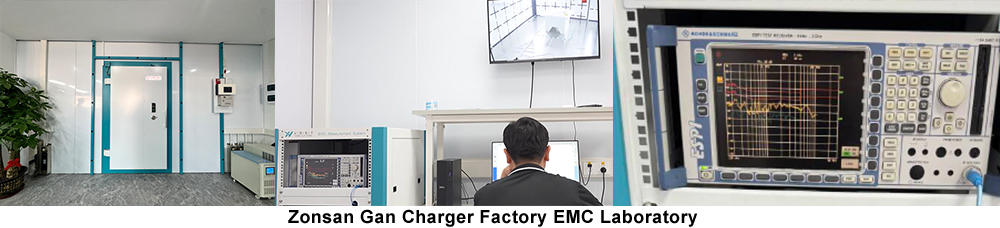

Właśnie dlatego testowanie EMC często staje się wspólnym wysiłkiem inżynierów transformatorów, projektantów sprzętu i inżynierów zajmujących się układem PCB, a nie jednego specjalisty.
Rozwój prototypu: dlaczego jeden transformator nigdy nie wystarczy
W przeciwieństwie do standardowych komponentów, takich jak rezystory lub kondensatory, transformatory są zwykle opracowywane specjalnie dla każdej platformy ładowarki.
Często zdarza się, że zespoły inżynierów produkują wiele próbek transformatorów podczas opracowywania.
Na przykład:
Prototyp A może osiągnąć doskonałą wydajność, ale działać nieco cieplej niż oczekiwano.
Prototyp B może obniżyć temperaturę, ale wprowadzić dodatkowe zakłócenia elektromagnetyczne.
Prototyp C może poprawić wydajność EMI, jednocześnie zwiększając złożoność produkcji.
Przed wyborem ostatecznego projektu każda wersja jest dokładnie oceniana w drodze testów laboratoryjnych.
Ten iteracyjny proces wyjaśnia, dlaczego optymalizacja transformatora często jest kontynuowana na wszystkich etapach testu walidacyjnego inżynierii (EVT) i testu walidacji projektu (DVT).
Doświadczeni producenci rozumieją, że poświęcenie większej ilości czasu na rozwój prototypu często zmniejsza problemy produkcyjne po rozpoczęciu produkcji masowej.
Równowaga wydajności, rozmiaru i możliwości produkcyjne
Jednym z największych wyzwań inżynieryjnych jest zrównoważenie sprzecznych celów projektowych.
Transformator zoptymalizowany wyłącznie pod kątem maksymalnej wydajności może stać się zbyt duży dla kompaktowej obudowy ładowarki.
Zmniejszenie jego rozmiaru może spowodować wzrost temperatury roboczej.
Użycie grubszego drutu miedzianego może zmniejszyć opór, ale skomplikować zautomatyzowaną produkcję.
Wybór materiału ferrytowego wyższej jakości może poprawić wydajność, ale zwiększyć koszty produkcji.
Zamiast optymalizować pojedynczy parametr, inżynierowie szukają najlepszej ogólnej równowagi.
Pomyślny projekt transformatora jest zatem procesem kompromisu, a nie perfekcją.
Ostateczne rozwiązanie musi jednocześnie spełniać parametry elektryczne, właściwości termiczne, wymogi bezpieczeństwa, spójność produkcji i opłacalność komercyjną.
Ta równowaga oddziela dojrzałe zespoły inżynieryjne od prostych monterów komponentów.
Jak profesjonalne fabryki ładowarek sprawdzają wydajność transformatora
Zanim projekt transformatora zostanie dopuszczony do masowej produkcji, przechodzi on szczegółową weryfikację.
Producenci profesjonalnych ładowarek zazwyczaj oceniają:
Wydajność elektryczna
• Charakterystyka wejściowa i wyjściowa
• Wydajność konwersji
• Regulacja napięcia
• Pobór mocy w trybie gotowości
Wydajność cieplna
• Wzrost temperatury przy pełnym obciążeniu
• Dystrybucja hotspotów
• Długotrwała stabilność działania
Weryfikacja bezpieczeństwa
• Testowanie Hi-Pot (wytrzymałość dielektryczna).
• Rezystancja izolacji
• Zgodność z upływem i prześwitem
Testowanie niezawodności
• Ciągłe testy starzenia
• Praca w wysokiej temperaturze
• Testowanie wilgotności
• Cykle termiczne
Dopiero po przejściu tych ocen transformator zostaje dopuszczony do produkcji.
Ten proces walidacji zapewnia, że wydajność zmierzona w laboratorium inżynieryjnym może być konsekwentnie odtwarzana podczas produkcji na dużą skalę.
Dlaczego nabywcy OEM powinni dbać o inżynierię transformatorów
Dla wielu zespołów zakupowych porównywanie ofert ładowarek często zaczyna się od ceny, mocy znamionowej i certyfikatów.
Specyfikacje te ujawniają jednak tylko część jakości produktu.
Transformator rzadko jest wymieniany w arkuszu ofertowym, a mimo to odgrywa decydującą rolę w długoterminowej wydajności.
Starannie zaprojektowany transformator może pomóc w osiągnięciu:
• Wyższa wydajność ładowania
• Niższe temperatury pracy
• Lepsza długoterminowa niezawodność
• Mniejsza awaryjność
• Łatwiejsza zgodność z EMC
• Bardziej spójna jakość produkcji masowej
Wybierając producenta ładowarek OEM lub ODM, kupujący powinni zatem wykraczać poza certyfikaty i pytać o możliwości inżynieryjne producenta, proces walidacji prototypu i system kontroli jakości.
Czynniki te często decydują o rzeczywistej wartości gotowego produktu.
Ostatnie przemyślenia
Transformator może być jednym z najmniej widocznych elementów wewnątrz ładowarki, ale bez wątpienia jest jednym z najbardziej wpływowych.
Odpowiada nie tylko za bezpieczny przesył energii, ale także za kształtowanie wydajności, temperatury, szumów elektrycznych i niezawodności produktu.
Zaprojektowanie transformatora o wysokiej wydajności wymaga znacznie więcej niż tylko wybrania rdzenia i uzwojenia drutu miedzianego.Wymaga starannej koordynacji inżynierii elektrycznej, projektu magnetycznego, układu PCB, zarządzania ciepłem i wiedzy produkcyjnej.
Ponieważ moc ładowania USB-C stale rośnie, a technologia GaN umożliwia tworzenie jeszcze bardziej kompaktowych produktów, inżynieria transformatorów pozostanie w centrum innowacji w zakresie ładowarek.
Dla producentów profesjonalnych ładowarek każdy udany produkt zaczyna się od inteligentnej inżynierii, a transformator jest jednym z najwyraźniejszych przykładów tej filozofii.
Często zadawane pytania (FAQ)
P1: Do czego służy transformator wewnątrz ładowarki USB-C?
Przekazuje energię z obwodu pierwotnego wysokiego napięcia do obwodu wtórnego niskiego napięcia, zapewniając jednocześnie izolację galwaniczną dla bezpieczeństwa użytkownika.
P2: Dlaczego ładowarki GaN nadal wymagają transformatorów?
Chociaż urządzenia GaN poprawiają wydajność przełączania, izolowane ładowarki AC-DC w dalszym ciągu opierają się na transformatorach wysokiej częstotliwości do przesyłania energii i izolacji zabezpieczającej.
P3: Co to jest indukcyjność rozproszenia?
Indukcyjność rozproszenia to energia magnetyczna, która nie powoduje pełnego sprzężenia pomiędzy uzwojeniami transformatora.Nadmierny wyciek zwiększa straty przełączania, ciepło i zakłócenia elektromagnetyczne.
P4: Dlaczego powszechnie stosuje się rdzenie ferrytowe?
Materiały ferrytowe zapewniają niskie straty w rdzeniu przy wysokich częstotliwościach przełączania, co czyni je idealnymi do nowoczesnych szybkich ładowarek.
P5: Czy konstrukcja transformatora może wpływać na temperaturę ładowarki?
Tak.Materiał rdzenia, struktura uzwojenia i sprzęgło magnetyczne wpływają na wytwarzanie ciepła i ogólną wydajność cieplną.
P6: Czy każda ładowarka wykorzystuje ten sam transformator?
Nie. Większość profesjonalnych ładowarek wykorzystuje specjalnie zaprojektowane transformatory zoptymalizowane pod kątem określonych poziomów mocy, topologii i rozmiarów obudów.
P7: W jaki sposób producenci testują jakość transformatora?
Poprzez testy elektryczne, testy Hi-Pot, ocenę termiczną, testy starzenia, testy niezawodności i weryfikację produkcji.
P8: Dlaczego optymalizacja transformatora jest ważna w przypadku ładowarek OEM?
Poprawia wydajność, niezawodność, spójność produkcji i długoterminową jakość produktu, zmniejszając ryzyko gwarancyjne dla marek.
Inne powiązane lektury na temat ładowarek
• Jak układ płytki drukowanej wpływa na wydajność ładowarki: informacje o inżynierii szybkich ładowarek.↗
• Jak projektuje się ładowarkę USB-C: od koncepcji obwodu do masowej produkcji.↗
• Wewnątrz ładowarki: objaśnienie PCB, układu scalonego i transformatora.↗
• Norma bezpieczeństwa IEC 62368-1.↗
