Jak ładowarki przechodzą testy starzenia przed wysyłką: w profesjonalnej fabryce ładowarek

Jak producenci korzystają z testów starzenia, aby znaleźć potencjalne awarie, zanim ładowarki USB-C dotrą do klientów
Ładowarka może przejść test funkcjonalny i nadal mieć problem.
Może wytwarzać prawidłowe napięcie.
Może poprawnie komunikować się z urządzeniem USB-C.
Może dostarczać moc znamionową.
Wszystko wygląda normalnie.

Ale co się stanie, gdy ładowarka będzie działać nieprzerwanie przez kilka godzin?
Co się stanie po wielokrotnej pracy pod dużym obciążeniem?
Co się stanie, gdy temperatura wewnętrzna stopniowo wzrośnie?
To jest gdzie badania starzenia staje się użyteczny.

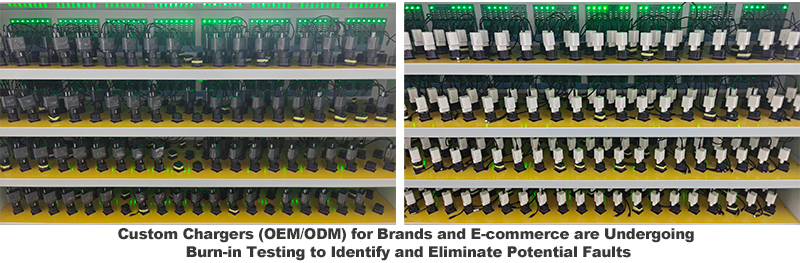

W fabryce profesjonalnych ładowarek testy starzenia służą ujawnieniu potencjalnych problemów, które mogą nie pojawić się podczas krótkiego testu funkcjonalnego.Pomysł jest prosty:
Uruchom ładowarkę w kontrolowanych warunkach przez określony czas, monitoruj jej działanie i identyfikuj nietypowe zachowanie przed wysyłką produktu.
W przypadku ładowarek USB-C PD, ładowarek GaN i innych produktów do ładowania o dużej mocy może to stanowić ważną część procesu zapewnienia jakości produkcji.

Co to jest test starzenia ładowarki?
Test starzenia, czasami nazywany testem wypalania, polega na użytkowaniu ładowarki przez określony czas w kontrolowanych warunkach elektrycznych i środowiskowych.Podczas testu inżynierowie lub zespoły ds. jakości produkcji mogą monitorować:
• Napięcie wyjściowe.
• Prąd wyjściowy.
• Dostarczanie mocy.
• Temperatura.
• Stabilność ładowania.
• Zachowanie ochronne.
• Nietypowy hałas lub inne warunki pracy.
Dokładne warunki testowe zależą od projektu produktu, mocy znamionowej, wymagań klienta i fabrycznego planu jakości.Celem nie jest po prostu „zestarzenie” ładowarki przed wysyłką.
Zamiast tego testy starzenia dają fabryce dodatkowy czas działania, podczas którego mogą ujawnić się pewne słabości.

Dlaczego ładowarki wymagają testów starzenia?
Elementy elektroniczne mogą zachowywać się inaczej po ciągłej pracy niż podczas krótkiego testu.Element może działać normalnie przez kilka minut, ale może stać się niestabilny po długotrwałym obciążeniu elektrycznym lub termicznym.
Na przykład ładowarka może początkowo wyświetlać:
Normalna moc → Normalna temperatura → Normalne ładowanie
Jednakże po dłuższej pracy inżynierowie mogą zaobserwować:
Rosnąca temperatura → Wahania mocy → Aktywacja zabezpieczenia
Ta informacja jest cenna.

Daje to producentowi możliwość zbadania problemu, zanim produkt dotrze do klienta.Jest to szczególnie ważne w przypadku ładowarek, ponieważ często oczekuje się od nich długotrwałej pracy podczas ładowania urządzeń takich jak:
• Smartfony, tablety, laptopy, przenośne urządzenia do gier i inne urządzenia elektroniczne zasilane przez USB-C.

Testy starzenia a testy funkcjonalne
Te dwa testy są ze sobą ściśle powiązane, ale nie są tym samym.
Testy funkcjonalne
Testowanie funkcjonalne wymaga przede wszystkim: Czy ładowarka działa zgodnie ze swoimi specyfikacjami?
Fabryka może sprawdzić:
• Wejście i wyjście.
• Komunikacja USB-C PD.
• Napięcie.
• Aktualny.
• Funkcjonalność portu.
• Funkcje zabezpieczające.
Test może być stosunkowo krótki.

Testowanie starzenia
Testy starzenia zadają inne pytanie: czy ładowarka pozostaje stabilna po ciągłej pracy w określonych warunkach?
Ładowarka pracuje dłużej i monitorowane jest jej zachowanie.Może to ujawnić problemy, których krótki test funkcjonalny może nie wykryć.
Zatem zależność można podsumować w prosty sposób:
Testowanie funkcjonalne = Czy to działa?
Testowanie starzenia = Czy pozostaje stabilny podczas długotrwałej pracy?
Obydwa są przydatne.
Żadne z nich nie zastępuje całkowicie drugiego.
Więc, w jaki sposób testy funkcjonalne weryfikują wydajność ładowarki USB-C przed wysyłką?

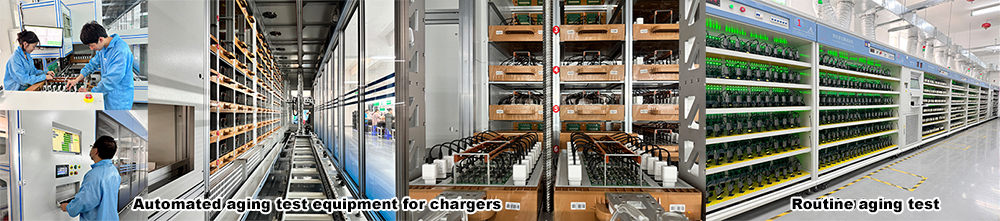

Co się dzieje podczas testu starzenia ładowarki?
Typowy proces starzenia produkcyjnego może obejmować kilka etapów.Dokładna procedura różni się w zależności od fabryki i produktu, ale podstawowy przepływ pracy jest zwykle prosty.

Krok 1: Wybierz próbki testowe
W zależności od planu jakości produkcji fabryka może testować:
• Wybrane jednostki produkcyjne.
• Próbki z partii produkcyjnej.
• Próbki inżynieryjne.
• Jednostki z określonej linii produkcyjnej.
Strategia pobierania próbek zależy od produktu i wymagań klienta.W przypadku nowych produktów zespoły inżynieryjne mogą przeprowadzić bardziej szczegółowe testy.
W przypadku stabilnych produktów produkowanych masowo rutynowe kontrole starzenia mogą odbywać się zgodnie z określonym planem pobierania próbek.

Krok 2: Podłącz ładowarkę do sprzętu testowego
Ładowarka jest podłączona do kontrolowanego obciążenia lub systemu testującego.
Na przykład ładowarkę USB-C można podłączyć do obciążenia elektronicznego, które może symulować wymagane zużycie energii.Sprzęt testowy pozwala inżynierom na bardziej precyzyjną kontrolę obciążenia niż zwykłe podłączenie urządzenia konsumenckiego.
Jest to ważne, ponieważ smartfon lub laptop może zmienić sposób ładowania podczas normalnego użytkowania.Kontrolowane obciążenie elektroniczne zapewnia bardziej powtarzalne warunki testu.

Krok 3: Zastosuj zdefiniowane obciążenie
Ładowarka pracuje pod określonymi warunkami obciążenia.
W zależności od celu testowania może to obejmować:
• Moc znamionowa.
• Duże obciążenie.
• Praca z wieloma portami.
• Specyficzne profile wyjściowe USB-C PD.

W przypadku ładowarki wieloportowej test może również ocenić różne kombinacje aktywnych portów.Na przykład:
Testuj USB-C1 najpierw, potem USB-C2.
Następnie przetestuj USB-C1 + USB-C2,
tak dobrze, jak to możliwe Kombinacje USB-C + USB-A.
Celem jest zrozumienie, jak zachowuje się ładowarka, gdy jej system zasilania znajduje się w różnych warunkach pracy.

Dlaczego testy starzenia pod dużym obciążeniem są ważne
Praca przy dużym obciążeniu powoduje większe obciążenie niż praca przy niewielkim obciążeniu.To sprawia, że ​​starzenie pod dużym obciążeniem jest szczególnie przydatne w przypadku ładowarek o dużej mocy.
Rozważ ładowarkę GaN o mocy 100 W.Jeśli zostanie przetestowany przy bardzo małym obciążeniu, wiele problemów termicznych i elektrycznych może nigdy nie zostać ujawnionych.Jednak przy dużym obciążeniu:
• Zwiększają się straty mocy.
• Wzrost temperatury wewnętrznej.
• Zarządzanie ciepłem staje się coraz ważniejsze.
• Komponenty działają bliżej swoich zamierzonych granic.
Stawia to wyższe wymagania w zakresie oceny niezawodności, ale nie oznacza, że ​​ładowarka musi po prostu pracować z maksymalną mocą podczas każdego testu.Warunki testowe muszą być zgodne z celami inżynieryjnymi i jakościowymi produktu.

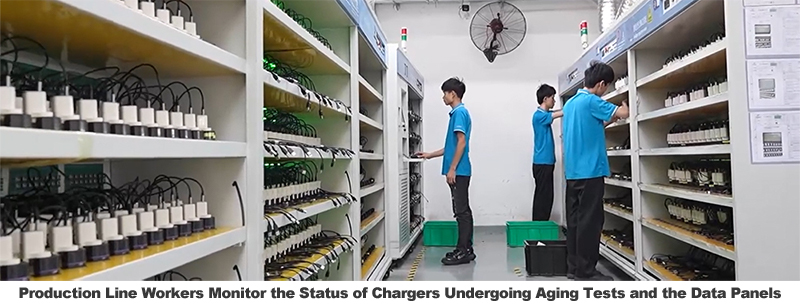

Co fabryka monitoruje podczas starzenia?
Test starzenia jest bardziej przydatny, gdy ładowarka jest faktycznie monitorowana.W zależności od systemu badawczego producenci mogą rejestrować:
Napięcie wyjściowe
Czy napięcie pozostaje stabilne przez cały czas trwania testu?

Prąd wyjściowy
Czy ładowarka utrzymuje oczekiwany prąd pod określonym obciążeniem?

Moc
Czy rzeczywista moc wyjściowa pozostaje stała?

Temperatura
Czy temperatura wzrasta normalnie i ostatecznie się stabilizuje?

Zachowanie ochronne
Czy ładowarka reaguje prawidłowo w przypadku wystąpienia nietypowego stanu?

Komunikacja ładowania
Czy w przypadku produktów USB-C PD ładowarka utrzymuje stabilną komunikację z podłączonym obciążeniem?
Pomiary te dają inżynierom więcej informacji niż tylko sprawdzenie, czy po zakończeniu testu ładowarka jest nadal włączona.

Temperatura jest jednym z najważniejszych parametrów testu starzenia
Ciepło i niezawodność są ze sobą ściśle powiązane.Jak omówiono w poprzednim artykule ZEEAS, ładowarka w naturalny sposób generuje ciepło podczas konwersji mocy.Podczas testu starzenia inżynierowie mogą obserwować zmiany temperatury w czasie.
Typowy wzór może wyglądać następująco:
Początkowa operacja: Temperatura zaczyna rosnąć.
↓
Ciągła praca: Temperatura stale rośnie.
↓
Stabilizacja termiczna: Temperatura osiąga stosunkowo stabilny zakres.
Informacje te pomagają inżynierom zrozumieć właściwości termiczne produktu;jeżeli jednak temperatura wykazuje nieprawidłowy, trwały wzrost lub staje się niestabilna, wymagana jest dalsza analiza.
• Inżynieria niezawodności termicznej ładowarek GaN: jak producenci kontrolują ciepło w produktach do ładowania dużej mocy

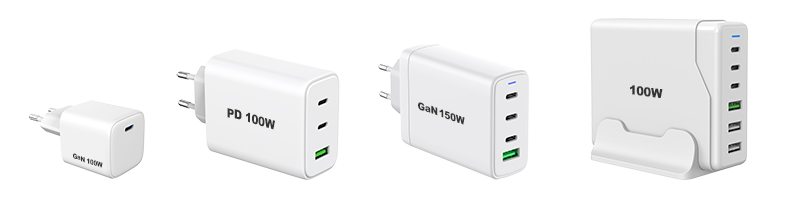

Testowanie starzenia ładowarek GaN
Ładowarki GaN są szczególnie interesujące z punktu widzenia niezawodności, ponieważ łączą w sobie:
• Wysoka moc.
• Wysoka częstotliwość przełączania.
• Kompaktowe wymiary.
• Wysoka gęstość mocy.
Ładowarka GaN o mocy 65 W może być znacznie mniejsza niż ładowarka starszej generacji o podobnej mocy wyjściowej.Ten kompaktowy rozmiar jest atrakcyjny dla klientów.
Oznacza to jednak również, że inżynierowie mają mniej przestrzeni fizycznej do zarządzania ciepłem.Dlatego też podczas testów starzenia producenci mogą zwracać szczególną uwagę na:
• Temperatura wewnętrzna.
• Stabilność wyjściowa.
• Wydajność przy dużym obciążeniu.
• Zachowanie ochronne.
• Długotrwała praca.
W przypadku ładowarek GaN o mocy 100 W i większej, rozważania te stają się jeszcze ważniejsze.
• Inżynieria niezawodności termicznej ładowarek GaN: jak producenci kontrolują ciepło w produktach do ładowania dużej mocy

Testy starzenia dla ładowarek USB-C PD
Ładowarki USB-C PD należy wziąć pod uwagę dodatkowe kwestie, ponieważ dostarczanie energii wiąże się z komunikacją między ładowarką a podłączonym urządzeniem.Szybka ładowarka może obsługiwać kilka profili wyjściowych.
Na przykład:
• 5 V, 9 V, 12 V, 15 V, 20 V.
W zależności od produktu obsługiwany może być także PPS.

Podczas sprawdzania niezawodności inżynierowie mogą ocenić, czy ładowarka nadal negocjuje i utrzymuje oczekiwaną moc wyjściową w określonych warunkach.Jest to szczególnie istotne, gdy ładowarka jest przeznaczona do laptopów i innych zastosowań USB-C o większej mocy.

Testy starzenia dla ładowarek wieloportowych
Produkty wieloportowe wprowadzają kolejną warstwę złożoności.Ładowarka z dwoma portami USB-C i jednym portem USB-A nie zawsze zachowuje się tak samo, gdy:
• Jeden port jest aktywny.
• Dwa porty są aktywne.
• Wszystkie porty są aktywne.
W tym momencie zmienia się wewnętrzny rozkład mocy, a także rozkład temperatury może się odpowiednio przesunąć.
Dlatego profesjonalny plan testów może obejmować różne kombinacje portów.
Jest to jeden z powodów, dla których testowanie ładowarek wieloportowych nie zawsze może zostać ograniczone do: „Podłącz coś do każdego portu i zobacz, czy się ładuje”.
Interakcja między portami ma znaczenie.

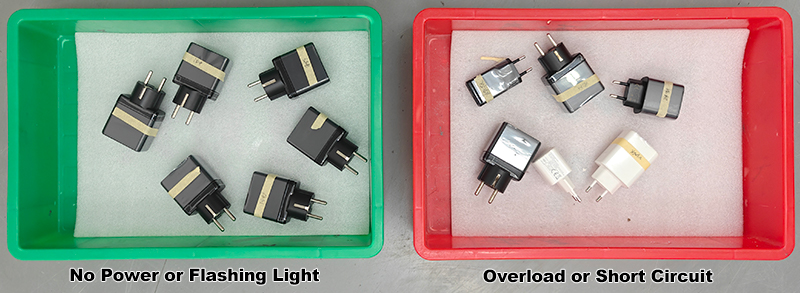

Jakie problemy mogą ujawnić testy starzenia?
Testy starzenia mogą potencjalnie ujawnić różne rodzaje problemów.Na przykład:
Problemy termiczne
• Nadmierny wzrost temperatury.
• Nieoczekiwane gorące punkty.
• Aktywacja zabezpieczenia termicznego.

Problemy elektryczne
• Niestabilność wyjścia.
• Nieoczekiwane wahania napięcia.
• Aktualne problemy regulacyjne.

Problemy z komponentami
• Degradacja komponentów.
• Nieprawidłowe zachowanie komponentu.
• Wczesna awaria komponentów.

Problemy produkcyjne
• Problemy z lutowaniem.
• Różnice w montażu.
• Nieprawidłowa instalacja komponentów.

Problemy ochrony
• Nieprawidłowe zadziałanie zabezpieczenia.
• Brak prawidłowego powrotu do zdrowia.
Dokładny tryb awarii zależy od konstrukcji ładowarki i warunków testowych.

Testowanie starzenia może pomóc wykryć wczesne awarie
Jednym z ważnych powodów, dla których producenci stosują testy wypalania lub starzenia, jest identyfikacja produktów wykazujących słabe punkty na wczesnym etapie życia.Jeśli niewielka liczba jednostek ma nieprawidłowe komponenty lub wady produkcyjne, przedłużona eksploatacja może zapewnić większe ryzyko pojawienia się tych słabości.
Jest to cenne, ponieważ znalezienie problemu w fabryce jest zwykle znacznie łatwiejsze niż znalezienie tego samego problemu po wysłaniu produktu.
Fabryka może:
1. Odizolować dotkniętą partię.
2. Zbadaj awarię.
3. Przejrzyj zapisy produkcyjne.
4. Sprawdź komponenty.
5. Wykonaj dodatkowe testy.
6. Wdrożyć działania naprawcze.
Klient nie musi pierwszy odkryć problemu.

Testowanie starzenia nie jest gwarancją na całe życie
Ważne jest, aby zrozumieć, czego może dowieść test starzenia, a czego nie. Zaliczenie testu starzenia nie oznacza: „Ta ładowarka nigdy nie zawiedzie.” Żaden praktyczny test produkcyjny nie może tego zagwarantować.
Zamiast tego badania starzenia dostarczają dowodów na to, że produkt pozostał stabilny w warunkach zdefiniowane warunki testowe.Na niezawodność wpływa wiele innych czynników:
• Jakość komponentów.
• Projekt produktu.
• Spójność produkcji.
• Środowisko operacyjne.
• Schemat użytkowania.
• Warunki przechowywania.
Testowanie starzenia jest zatem częścią większego systemu niezawodności.

Jak badane są uszkodzone ładowarki po testach starzenia
Test starzenia jest przydatny tylko wtedy, gdy fabryka wie, co zrobić, gdy coś pójdzie nie tak.
Załóżmy, że ładowarka pomyślnie przeszła wstępny test funkcjonalny, ale po kilku godzinach ciągłej pracy uległa uszkodzeniu.Zespół ds. jakości nie powinien po prostu oznaczyć elementu jako „NG” (niezgodny) i tak go zostawić;zamiast tego muszą przeprowadzić szczegółowe dochodzenie w celu ustalenia przyczyny awarii.Inżynierowie mogą sprawdzić:
1. Kiedy nastąpiła awaria?
2. Jaki był stan obciążenia?
3. Jaka była wtedy temperatura?
4. Który port wyjściowy był używany?
5. Czy awaria była powtarzalna?
6. Czy inne jednostki z tej samej partii zachowywały się podobnie?

Uszkodzona jednostka może następnie przejść dodatkowe testy i analizę awarii.Celem jest ustalenie, czy problem jest:
1. Problem z komponentem.
2. Problem projektowy.
3. Problem produkcyjny.
4. Problem ze sprzętem testowym.
5. Izolowana nieprawidłowość.
To rozróżnienie ma znaczenie, ponieważ działania naprawcze będą w każdym przypadku inne.

Co się dzieje, gdy partia nie przejdzie testów starzenia?
Pojedyncza nieudana próbka nie oznacza automatycznie, że każda ładowarka w partii jest wadliwa.Fabryka musi najpierw zrozumieć sytuację.
Na przykład inżynierowie mogą porównywać:
Nieudana próbka i Przekazane próbki z tej samej partii;i potencjalnie: Próbki z poprzednich partii.
Mogą następnie dokonać przeglądu:
• Dokumentacja produkcyjna.
• Partie komponentów.
• Zapisy montażowe.
• Dane z testów funkcjonalnych.
• Poprzednie wyniki niezawodności.
W przypadku zidentyfikowania wspólnej przyczyny fabryka może zwiększyć zakres kontroli lub tymczasowo wstrzymać produkcję, której dotyczy problem.Celem jest podjęcie decyzji w oparciu o dowody, a nie założenia.

Jak starzenie się danych testowych łączy się z identyfikowalnością
W tym przypadku badania starzenia stają się znacznie cenniejsze.Sam wynik testu mówi inżynierom, że coś się wydarzyło.Identyfikowalność pomaga odpowiedzieć: Skąd to się wzięło?
Załóżmy, że kilka ładowarek GaN o mocy 100 W wykazuje nieprawidłowe zachowanie temperaturowe podczas testów starzenia.
Jeśli fabryka posiada odpowiednią identyfikowalność, inżynierowie mogą być w stanie zidentyfikować:
• Data produkcji.
• Linia produkcyjna.
• Partia komponentów.
• Partia PCB.
• Zapisy montażowe.
• Wyniki testów.
Śledztwo staje się znacznie bardziej szczegółowe.Bez możliwości śledzenia inżynierowie będą musieli zbadać znacznie większy zakres produkcji.
Z tego powodu badania starzenia i identyfikowalność powinny się uzupełniać.Testowanie służy do wykrywania nietypowych sygnałów, natomiast identyfikowalność pomaga w wyśledzeniu pierwotnej przyczyny problemów.
• System identyfikowalności w produkcji elektroniki: jak fabryki ładowarek śledzą każdy etap produkcji

Testy starzenia i CAPA
Jeśli awaria starzenia ujawni problem systemowy, może wywołać a Proces CAPA(Proces CAPA w produkcji ładowarek: jak fabryki zapobiegają powtarzającym się problemom z jakością).Na przykład:

Fabryka odkrywa, że kilka ładowarek z różnych partii produkcyjnych wykazuje nadmierny wzrost temperatury.Dochodzenie wykazało, że materiał złącza termicznego jest czasami umieszczany nieprawidłowo podczas montażu.
Prostą reakcją byłoby: Przerób dotknięte jednostki.
Dotyczy to jednak tylko bieżących produktów.
Silniejszym podejściem jest pytanie:
1. Dlaczego wystąpił błąd montażu?
2. Dlaczego nie wykryto tego wcześniej?
3. Czy można usprawnić proces montażu?
4. Czy instrukcja pracy wymaga aktualizacji?
5. Czy operator potrzebuje dodatkowego szkolenia?
6. Czy należy wprowadzić dodatkowy punkt kontrolny?
Następnie fabryka może wdrożyć odpowiednie działania korygujące i zapobiegawcze.Na tym właśnie polega różnica między „rozwiązaniem problemu” a „poprawą procesu, który spowodował problem”.

Testowanie starzenia podczas produkcji masowej
Testowanie starzenia jest szczególnie przydatne podczas opracowywania nowych produktów, ale może również odegrać rolę po wejściu ładowarki do masowej produkcji.Strategia testowania może być inna.
Podczas opracowywania inżynierowie mogą przeprowadzać szeroko zakrojone testy prototypów i jednostek do produkcji pilotażowej.
Podczas stabilnej produkcji masowej fabryka może stosować określony plan pobierania próbek i rutynowe kontrole jakości.
Konkretne przyjęte podejście zależy od: złożoności produktu, wymagań klienta, wielkości produkcji, historycznych wyników jakościowych i wewnętrznych standardów jakości.
W przypadku nowej ładowarki GaN o dużej mocy fabryka może początkowo przeprowadzić bardziej intensywną walidację.
Gdy proces produkcyjny stanie się stabilny, rutynowe monitorowanie może pomóc w sprawdzeniu, czy poziom wydajności utrzymuje się na tym samym poziomie.

Dlaczego badanie starzenia nie powinno być jedynym badaniem produkcyjnym
Poddawanie każdej ładowarki długotrwałym testom wypalania może wydawać się idealne, ale w praktyce niekoniecznie jest to strategia zapewniająca najlepszą jakość.Testowanie wypalania jest zarówno czasochłonne, jak i wymaga dużych zasobów.Co ważniejsze, nie może zastąpić innych form testowania;profesjonalne linie produkcyjne ładowarek zazwyczaj wykorzystują kombinację środków kontroli jakości.
Na przykład:
Kontrola przychodząca: Sprawdź materiały i komponenty.
↓
Kontrola procesu produkcyjnego: Kontroluj krytyczne etapy produkcji.
↓
Testy funkcjonalne: Sprawdź wydajność elektryczną.
↓
Testowanie bezpieczeństwa: Sprawdź obowiązujące wymagania bezpieczeństwa elektrycznego.
↓
Testy starzenia/wypalania: Oceń stabilność podczas długotrwałej pracy.
↓
Kontrola końcowa: Sprawdź gotowe produkty przed wysyłką.
Każdy krok ma inny cel.

Typowe błędy w testach starzenia ładowarek
Błąd 1: Użycie nierealistycznych warunków testowych
Testy starzenia powinny symulować realistyczne warunki pracy.Jeśli obciążenie testowe jest zbyt niskie, pewne problemy mogą nigdy się nie ujawnić.I odwrotnie, jeśli warunki testowe są zbyt trudne (i niepotrzebnie), wyniki mogą nie odzwierciedlać faktycznego użytkowania produktu.
Test należy zaprojektować w oparciu o rzeczywisty produkt i jego oczekiwane zastosowanie.

Błąd 2: Sprawdzanie tylko wyniku końcowego
Załóżmy, że ładowarka była testowana przez kilka godzin i po zakończeniu testu nadal działa prawidłowo.Chociaż jest to z pewnością przydatna informacja, nie jest ona wyczerpująca.
Jeśli system testowy rejestruje temperaturę i zachowanie mocy wyjściowej podczas całego testu, inżynierowie mogą sprawdzić, czy ładowarka:
• Stabilizowany normalnie.
• Doświadczyłeś nietypowych wahań.
• Osiągnięto nieoczekiwaną temperaturę.
• Odzyskano po zdarzeniu ochronnym.
Trend może dostarczyć więcej informacji niż ostateczny wynik pozytywny/negatywny.

Błąd 3: Traktowanie każdej porażki jako zdarzenia losowego
Awaria pojedynczej ładowarki może być odosobnionym przypadkiem, ale powtarzających się awarii nie można w żadnym wypadku lekceważyć jako zwykłego zbiegu okoliczności.
Jeżeli kilka jednostek wykazuje podobne zachowanie, fabryka powinna sprawdzić, czy mają one wspólne:
• Partia komponentów.
• Proces produkcyjny.
• Operator.
• Cecha konstrukcyjna.
• Warunek testowy.
Wzorce są często ważniejsze niż pojedyncze niepowodzenia.

Błąd 4: Niezamknięcie pętli doskonalenia
Znalezienie problemu to nie koniec procesu.Fabryka musi sprawdzić, czy działanie naprawcze faktycznie zadziałało.
Na przykład:
Awaria → Przyczyna pierwotna → Działanie naprawcze → Udoskonalenie procesu → Powtórzenie testów → Weryfikacja skuteczności
Dopiero po właściwym rozwiązaniu problemu kwestię jakości można uznać za zamkniętą.

Testowanie starzenia a długoterminowe testowanie niezawodności
Terminy te są czasami używane zamiennie, ale mogą reprezentować różne koncepcje.
Testowanie starzenia generalnie koncentruje się na działaniu produktu przez określony czas w kontrolowanych warunkach, aby zidentyfikować wczesne problemy lub zweryfikować stabilność produkcji.
Testowanie niezawodności może być szerszy.Może obejmować:
• Testowanie temperatury.
• Testowanie wilgotności.
• Testy mechaniczne.
• Testowanie naprężeń elektrycznych.
• Testy środowiskowe.
• Długotrwała praca.
Można zatem rozważyć badanie starzenia stanowi część szerszego programu inżynierii niezawodności.To rozróżnienie jest przydatne przy ocenie producenta ładowarek.

Jeśli fabryka mówi: „Przeprowadzamy testy starzenia”.niekoniecznie daje pełny obraz jego niezawodności.
Lepszym pytaniem jest: „Jaka jest weryfikacja niezawodności i kontrola jakości produkcji tego produktu?”
Testowanie niezawodności ładowarek USB-C: jak producenci weryfikują długoterminową wydajność

Jak nabywcy OEM powinni ocenić zdolność fabryki do testowania starzenia
W przypadku klienta OEM lub ODM rozsądne jest zapytanie producenta o proces starzenia.Niekoniecznie potrzebujesz zaawansowanego audytu technicznego.Kilka praktycznych pytań może wiele ujawnić.
Zapytaj, co jest testowane - Czy fabryka przeprowadza testy starzenia:
• Ładowarki 20W?
• Ładowarki 65 W?
• Ładowarki 100W?
• Ładowarki wieloportowe?
• Produkty GaN o dużej mocy?

Zapytaj, w jaki sposób kontrolowane jest obciążenie
Czy ładowarka została przetestowana z rzeczywistymi urządzeniami konsumenckimi lub kontrolowanymi obciążeniami elektronicznymi?
Kontrolowane obciążenia zazwyczaj zapewniają bardziej powtarzalne warunki testowe.
Zapytaj, co zostało nagrane — czy nagranie fabryczne:
• Temperatura?Woltaż?Aktualny?Moc?Czas trwania testu?Stan pozytywny/negatywny?

Zapytaj, co się stanie, gdy jednostka ulegnie awarii
To może być najbardziej odkrywcze pytanie.Dojrzała fabryka powinna być w stanie wyjaśnić, w jaki sposób uszkodzone jednostki są: izolowane, badane, śledzone, analizowane i korygowane.
Jakość odpowiedzi mówi więcej niż tylko świadomość, że istnieje test starzenia.

Jak wygląda system testowy dojrzałego starzenia się
Dojrzały system to niekoniecznie ten z największą liczbą maszyn testujących.To tutaj wyniki testów są powiązane z procesem produkcyjnym.
Silny system wygląda mniej więcej tak:
Zdefiniowane warunki testowe → Kontrolowane obciążenie → Ciągłe monitorowanie → Automatyczna / ręczna ocena Pass-Fail → Izolacja uszkodzonych jednostek → Analiza awarii → Przegląd identyfikowalności → CAPA, jeśli jest wymagany → Weryfikacja efektywności
Tworzy to proces jakości w zamkniętej pętli.

Testowanie starzenia dla różnych typów ładowarek
Różne produkty mogą wymagać różnych priorytetów.
Do ładowania przez USB-C o mocy 20 Wr, do kluczowych punktów zainteresowania mogą należeć:
• Stabilność wyjściowa.
• Podstawowa wydajność cieplna.
• Zachowanie ochronne.
• Długotrwała praca.

Ładowarka PD GaN o mocy 65 Wdodatkową uwagę można zwrócić na:
• Wydajność cieplna przy dużym obciążeniu.
• Profile USB-C PD.
• Stała wydajność.
• Temperatura komponentu.

Ładowarki o mocy 100 W z azotku galu (GaN).wymagania testowe mogą być bardziej rygorystyczne ze względu na większą gęstość mocy.
Inżynierowie mogą zwrócić większą uwagę na:
• Praca przy maksymalnym obciążeniu.
• Stabilizacja termiczna.
• Wieloportowy przydział mocy.
• Długotrwała stabilność.

Ładowarka o mocy 140 W lub większejstrategia testowania może wymagać uwzględnienia:
• Większa gęstość mocy.
• Działanie PD 3.1 / EPR.
• Zachowanie termiczne.
• Wymagania dotyczące kabli i złączy.
• Interakcja wieloportowa.
Dokładne wymagania testowe powinny być zawsze określone na podstawie rzeczywistego projektu produktu i obowiązujących norm.

Dlaczego testowanie starzenia ma znaczenie dla globalnych nabywców B2B
Dla konsumenta jakość ładowarki może po prostu oznaczać: „To działa”.
Dla nabywcy B2B definicja jest szersza.
Kupujący potrzebują produktu, który zapewnia wysoką spójność produkcji, umożliwia dostawy na dużą skalę, zapewnia niezawodne działanie użytkownikom końcowym i zapewnia wsparcie przez cały cykl życia produktu.

Jeśli producent ma dojrzały system starzenia i niezawodności, może zapewnić kolejny poziom zaufania.Staje się to szczególnie ważne w przypadku:
• Ładowarki marki własnej.
• Produkty detaliczne.
• Marki e-commerce.
• Projekty OEM o dużej objętości.
• Ładowarki GaN dużej mocy.
System jakości dostawcy może mieć bezpośredni wpływ na reputację marki kupującego.

Ostatnie przemyślenia
Testowanie starzenia nie polega na celowym próbie uszkodzenia ładowarki.Chodzi o zapewnienie produktowi wystarczająco kontrolowanego czasu działania, aby odsłonić potencjalne słabości, zanim te słabości staną się problemami klienta.
W przypadku fabryki profesjonalnych ładowarek testy starzenia najlepiej sprawdzają się w ramach znacznie większego systemu.
Cały proces może łączyć:
Testy funkcjonalne → Czy ładowarka działa?
Testowanie starzenia → Czy pozostaje stabilny podczas dłuższej pracy?
Testowanie niezawodności → Jak zachowuje się pod różnymi obciążeniami?
Identyfikowalność → Skąd pochodzi produkt i komponenty?
Analiza awarii → Dlaczego wystąpił problem?
CAPA → Jak możemy zapobiec ponownemu wystąpieniu takiej sytuacji?

Na tym polega prawdziwa wartość fabrycznych testów starzenia.
To znacznie więcej niż tylko rutynowa kontrola przed wysyłką;jest to również kluczowy sposób dla producentów, pozwalający zwiększyć stabilność produkcji i zmniejszyć ryzyko, że potencjalne wady dotrą do klientów.
W przypadku nowoczesnych ładowarek USB-C i GaN, zwłaszcza kompaktowych produktów o dużej mocy, ta dodatkowa warstwa testowania staje się coraz bardziej cenna.

Często zadawane pytania
P1: Co to jest test starzenia ładowarki?
Test starzenia, zwany także testem wypalania, polega na działaniu ładowarki w określonych warunkach przez określony czas, aby ocenić jej stabilność i zidentyfikować potencjalne wczesne awarie.

P2: Jak długo trwa test starzenia ładowarki?
Nie ma jednego standardowego czasu trwania dla każdej ładowarki.Czas trwania testu zależy od produktu, celów testu, wymagań klienta i fabrycznego planu jakości.

P3: Jaka jest różnica między testami starzenia a testami funkcjonalnymi?
Testy funkcjonalne sprawdzają, czy ładowarka spełnia wymagane funkcje.Testy starzenia oceniają, czy pozostaje on stabilny podczas długotrwałej pracy.

P4: Czy ładowarki GaN są testowane pod kątem starzenia?
Profesjonalni producenci mogą uwzględnić testy starzenia lub wypalania w ramach swojego programu jakości dla ładowarek GaN, szczególnie produktów o większej mocy.

P5: Co się stanie, jeśli ładowarka nie przejdzie testu starzenia?
Uszkodzoną jednostkę należy odizolować i zbadać.Inżynierowie mogą przeprowadzić analizę awarii i przejrzeć dokumentację produkcyjną, aby określić pierwotną przyczynę.

P6: Czy testy starzenia mogą zagwarantować, że ładowarka nigdy nie zawiedzie?
Nie. Testy starzenia oceniają wydajność w określonych warunkach.Jest to część szerszego systemu niezawodności i jakości produktu.

P7: Dlaczego identyfikowalność jest ważna w przypadku testów starzenia?
Identyfikowalność umożliwia inżynierom powiązanie uszkodzonej jednostki z partią produkcyjną, komponentami, zapisami procesów i wynikami poprzednich testów.

P8: Jak nabywcy OEM powinni oceniać testy starzenia?
Kupujący powinni zapytać, jakie produkty są testowane, w jaki sposób kontrolowane są obciążenia, jakie dane są rejestrowane oraz w jaki sposób badane i korygowane są uszkodzone jednostki.

Recenzent: Zespół badawczo-rozwojowy ZONSAN — Michael i Miller
Przegląd techniczny: Produkty do ładowania i rozwiązania w zakresie zasilania
Data ostatecznego przeglądu: [18 sierpnia 2026]
