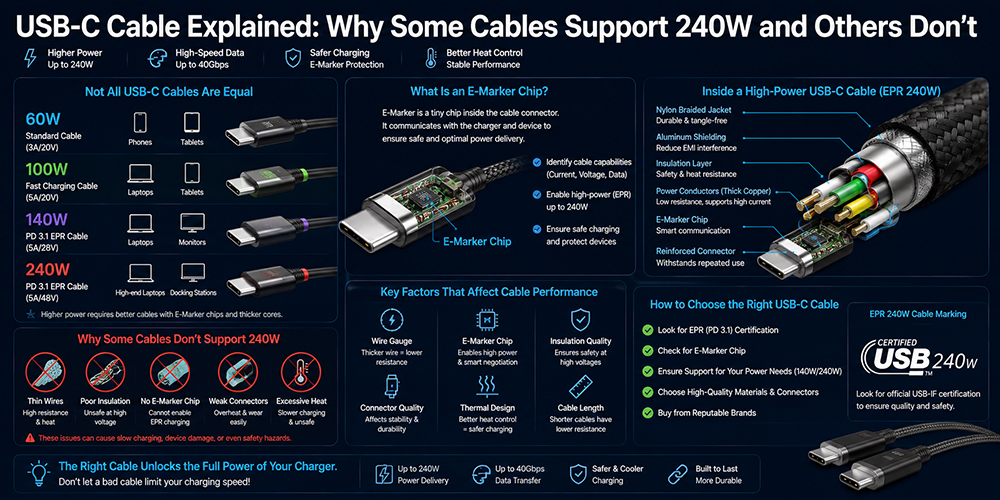

Wyjaśnienie kabla USB-C: dlaczego niektóre kable obsługują moc 240 W, a inne nie

Dlaczego kable USB-C są bardziej skomplikowane niż wcześniej
Starsze kable ładujące były stosunkowo proste.
Przekazali głównie:
• moc
• podstawowe dane
Nowoczesne kable USB-C obsługują teraz:
• szybkie przesyłanie danych
• wyjście wideo
• inteligentna negocjacja ładowania
• Ładowanie PD3.1 EPR
• dynamiczne systemy napięciowe
• Komunikacja Thunderbolt
To znacznie zwiększa złożoność inżynierii.

Co decyduje o możliwości ładowania kablem USB-C?
O tym, czy kabel USB-C może obsługiwać: decyduje kilka czynników:
• Ładowanie 60 W / 100 W / 140 W / 240 W.

Należą do nich:
• miernik drutu
• rezystancja wewnętrzna
• materiały izolacyjne
• jakość złącza
• wydajność cieplna
• Możliwość chipa E-Marker

Co to jest chip E-Markera?
Nowoczesne kable USB-C dużej mocy często obejmują: Chipy E-Markera.
E-Marker to niewielki układ kontrolny osadzony w złączu kabla.
Komunikuje się z:
• ładowarka
• urządzenie

aby potwierdzić:
• maksymalny obsługiwany prąd
• zdolność napięciowa
• możliwości transmisji danych
• Kompatybilność z EPR
Bez tego chipa: wiele urządzeń odmówi ładowania o większej mocy.

Dlaczego ładowanie 240 W wymaga kabli EPR
Wprowadzono PD3.1: EPR (rozszerzony zakres mocy)
co rozszerzyło ładowanie USB-C do: 240 W.
Umożliwia to uzyskanie poziomów napięć takich jak:
• 28 V / 36 V / 48 V
pod adresem: Prąd 5A

Jednakże te wyższe napięcia powodują:
• większe obciążenie termiczne
• bardziej rygorystyczne wymagania dotyczące izolacji
• większe wymagania w zakresie bezpieczeństwa
W rezultacie: standardowe kable USB-C są niewystarczające.
Tylko certyfikowane: Kable EPR
może bezpiecznie wspierać:
• 140 W
• 180 W
• Ładowanie 240 W

Dlaczego tanie kable USB-C często zawodzą
Wiele tanich kabli wykorzystuje:
• cieńsze druty miedziane
• słaba izolacja
• słabe struktury złączy
• lutowanie niskiej jakości

To zwiększa:
• opór
• wytwarzanie ciepła
• spadek napięcia

co może powodować:
• niestabilne ładowanie
• wolniejsze prędkości ładowania
• przegrzanie
• przerwy w ładowaniu
szczególnie pod: ładowanie o dużej mocy.

Dlaczego grubość kabla ma znaczenie
Wyższy prąd ładowania wymaga: niższy opór elektryczny.
Grubsze przewodniki miedziane zmniejszają:
• ciepło
• straty energii
• spadek napięcia
Dlatego kable dużej mocy są często:
• grubszy
• cięższy
• bardziej sztywny
niż kable ładujące małej mocy.

Dlaczego jakość złącza jest niezwykle ważna
Złącza USB-C wytrzymują:
• powtarzane cykle podłączania
• duży przepływ prądu
• rozszerzalność cieplna
• obciążenie mechaniczne
Zła konstrukcja złącza może powodować:
• niestabilne ładowanie
• luźne połączenia
• przegrzanie
• degradacja złącza
zwłaszcza w:
100W+
140W+
Systemy ładowania o mocy 240 W

Dlaczego dłuższe kable często ładują się gorzej
Długość kabla wpływa bezpośrednio na: opór.
Dłuższe kable zwykle powodują:
• większe straty napięcia
• więcej gromadzenia się ciepła
• słabsza integralność sygnału
Oto dlaczego: krótkie kable premium
często ładują wydajniej niż: długie, niedrogie kable
nawet przy tej samej mocy znamionowej.

Dlaczego nagrzewanie się kabla USB-C jest poważnym problemem
Wraz ze wzrostem mocy ładowania temperatura kabla staje się coraz ważniejsza.
Nadmierne ciepło kabla może:
• zmniejszyć wydajność ładowania
• uszkodzić złącza
• skrócić żywotność kabla
• stwarzać zagrożenia dla bezpieczeństwa
Dlatego profesjonalna inżynieria okablowania koncentruje się głównie na:
• kontrola termiczna
• stabilność izolacji
• bieżąca dystrybucja
• trwałość złącza

Dlaczego kable USB-C wpływają na prędkość ładowania
Wielu użytkowników zakłada, że powolne ładowanie wynika z: ładowarka.
Ale w rzeczywistości: Kabel jest często wąskim gardłem.
Jeśli kabel nie obsługuje prawidłowo:
• przepływ prądu
• komunikacja protokołem
• Negocjacje w sprawie EPR
urządzenie może automatycznie zmniejszyć prędkość ładowania.

Dlaczego możliwość przesyłania danych zmienia także konstrukcję kabla
Niektóre kable USB-C obsługują tylko: ładowanie
podczas gdy inni obsługują:
• Dane 40 Gb/s
• wyjście wideo
• Piorun
• stacje dokujące
Wyższa wydajność danych wymaga:
• bardziej rygorystyczne ekranowanie
• czystsze prowadzenie sygnału
• bardziej złożone struktury wewnętrzne
Dlatego niektóre kable USB-C są znacznie droższe.

Dlaczego ekosystemy obejmujące wiele urządzeń zwiększają zapotrzebowanie na kable
Współcześni użytkownicy coraz częściej łączą się:
• laptopy
• monitory
• Dyski SSD
• stacje dokujące
• tabletki
• smartfony
poprzez pojedynczy ekosystem USB-C.

Wymaga to kabli zdolnych do:
• duża moc
• duża prędkość transmisji danych
• stabilna wydajność cieplna
• niezawodna integralność sygnału
wszystko jednocześnie.

Dlaczego przyszłe urządzenia AI będą dalej rozwijać technologię kablową
Laptopy AI i przyszłe systemy komputerowe tworzą:
• szybko zmieniające się obciążenie pracą
• wyższe trwałe zapotrzebowanie na moc
• bardziej dynamiczne zachowanie podczas ładowania

Oznacza to, że przyszłe kable muszą obsługiwać:
• mądrzejsze negocjacje w sprawie władzy
• lepsza kontrola termiczna
• wyższa stabilność elektryczna
szczególnie obok:
• AVS
• PD3.2
• Systemy ładowania GaN nowej generacji

Dlaczego profesjonalne testowanie kabli ma znaczenie
Profesjonalni producenci kabli wykonują:
• próby zginania
• badania termiczne
• testy cyklu wstawiania
• badania stabilności napięcia
• Walidacja EPR
• Testowanie EMI
aby zapewnić stabilną, długoterminową pracę.
Tanie kable bez certyfikatu często pomijają wiele z tych procedur.

Perspektywa ZONSAN na inżynierię kabli USB-C
Jako profesjonalny producent ładowarek GaN i dostawca OEM USB-C, firma Zonsan Power zaobserwowała, że jakość kabla w coraz większym stopniu wpływa na jakość ładowania w świecie rzeczywistym.
Zwłaszcza w:
• 100W+
• 140 W
• Systemy ładowania PD3.1 o mocy 240 W
inżynieria okablowania ma bezpośredni wpływ na:
• stabilność ładowania
• wydajność cieplna
• komunikacja protokołem
• niezawodność bezpieczeństwa

Nowoczesne ekosystemy USB-C wymagają obecnie ścisłej koordynacji między:
• inżynierowie ładowarek
• inżynierowie zajmujący się kablami
• zespoły protokolarne
• projektanci termiczni
aby zapewnić stabilną wydajność ładowania o dużej mocy.
W miarę ciągłego rozwoju systemów ładowania w kierunku:
• AVS
• Laptopy AI
• inteligentne ekosystemy USB-C
Wysokowydajna inżynieria okablowania będzie zyskiwać coraz większe znaczenie.

Dlaczego kable USB-C stają się „inteligentne”
Przyszłość kabli USB-C wykracza daleko poza: proste przenoszenie mocy.
Nowoczesne kable ewoluują w kierunku:
• inteligentne systemy komunikacji
• elementy zarządzania ciepłem
• akcesoria obsługujące protokoły

Przyszłe ekosystemy USB-C będą w coraz większym stopniu zależeć od:
• Komunikacja za pomocą E-Markera
• inteligentne negocjacje mocy
• dynamiczna regulacja napięcia
• Wysoka integralność sygnału

Ostatnie przemyślenia
Nie wszystkie kable USB-C są sobie równe.
Dwa kable, które wyglądają prawie identycznie na zewnątrz, mogą działać zupełnie inaczej wewnętrznie.
W miarę rozwoju technologii ładowania w kierunku:
• PD3.1
• AVS (PD3.2)
• Ładowanie 240 W
• Ekosystemy obliczeniowe AI
Inżynieria kabli USB-C staje się jednym z najważniejszych elementów wydajności szybkiego ładowania.
Ponieważ w nowoczesnym ładowaniu: kabel nie jest już tylko kablem.

Polecane linki wewnętrzne (SEO)
• „PD3.0 vs PD3.1 vs PD3.2 (AVS): przyszłość ładowania przez USB-C”↗
• „Dlaczego niektóre ładowarki USB-C ładują się szybciej niż inne”↗
• „Oficjalne specyfikacje kabla USB-IF typu C”↗
• „Oficjalne informacje dotyczące zasilania USB”↗

Często zadawane pytania (Ludzie też pytają)
P1: Dlaczego niektóre kable USB-C obsługują ładowanie 240 W?
Odp.: Ponieważ używają konstrukcji z certyfikatem EPR, grubszych przewodników, ulepszonej izolacji i chipów E-Marker.

P2: Co to jest chip E-Marker?
Odp.: E-Marker to chip wbudowany w kable USB-C, który informuje o możliwościach ładowania i transmisji danych.

P3: Czy uszkodzony kabel USB-C może spowolnić ładowanie?
O: Tak.Kable niskiej jakości mogą zwiększać rezystancję, zmniejszać przepływ prądu i ograniczać negocjacje protokołu.

P4: Dlaczego niektóre kable USB-C są grubsze?
Odp.: Ładowanie o większej mocy wymaga grubszych przewodów miedzianych, aby zmniejszyć opór i ciepło.

P5: Co to jest kabel EPR?
Odp.: Kable EPR (Extended Power Range) obsługują ładowanie USB PD3.1 do 240 W.

P6: Czy wszystkie kable USB-C obsługują szybkie ładowanie?
Odp.: Nie. Niektóre obsługują tylko podstawowe ładowanie lub ograniczoną wydajność prądową.

P7: Dlaczego kable USB-C nagrzewają się?
Odp.: Ciepło pochodzi z oporu elektrycznego podczas przesyłania mocy o wysokim natężeniu.

P8: Czy drogie kable USB-C są tego warte?
Odp.: Kable wysokiej jakości zwykle zapewniają większe bezpieczeństwo, wydajność termiczną, trwałość i stabilność ładowania.
