Como os carregadores USB-C são fabricados passo a passo
A maioria das pessoas usa um carregador USB-C todos os dias sem nunca pensar em como ele é feito.
Um carregador pode parecer simples visto de fora, mas por trás desse invólucro compacto está um processo de fabricação surpreendentemente detalhado que envolve engenharia de PCB, produção de precisão SMT, design térmico, testes de segurança, verificação de protocolo e inspeção de confiabilidade.
À medida que a tecnologia de carregamento rápido continua evoluindo de carregadores de smartphones de 20 W e 30 W para carregadores de laptop de 100 W, 140 W e PD3.1, os padrões de fabricação dentro das fábricas de carregadores profissionais tornaram-se muito mais exigentes do que eram há apenas alguns anos.
Hoje, um carregador rápido USB-C de alta qualidade não se trata apenas de velocidade de carregamento.Trata-se de estabilidade térmica, confiabilidade de longo prazo, eficiência energética e fornecimento seguro de energia em diferentes dispositivos.
Neste artigo, percorreremos o processo real de fabricação de um carregador USB-C moderno – passo a passo – desde placas PCB brutas até embalagens acabadas de varejo.

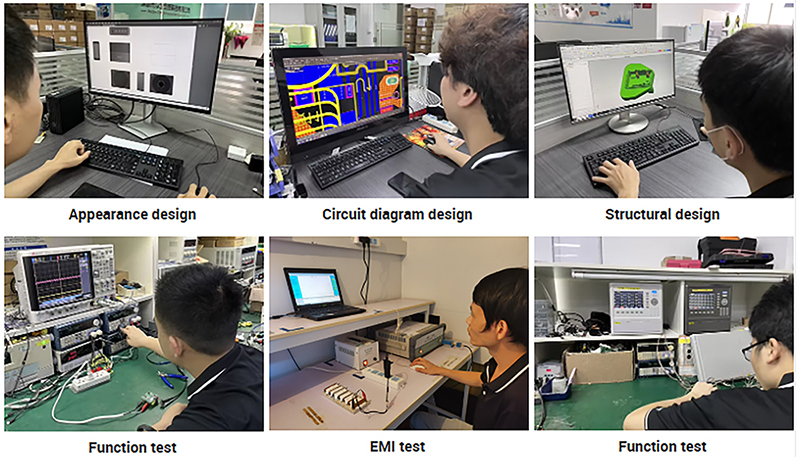

Etapa 1 — Engenharia Eletrônica e Desenvolvimento de PCB
Todo carregador começa com um projeto de engenharia.
Antes do início da fabricação, os engenheiros devem primeiro desenvolver a arquitetura eletrônica interna do carregador com base em:
• Requisitos de potência de saída
• Padrões PD USB-C
• Suporte para carregamento rápido PPS
• Limitações térmicas
• Certificações de segurança
• Compatibilidade com vários dispositivos
Para carregadores GaN e carregadores PD3.1 modernos, o design do layout da PCB torna-se extremamente importante porque o espaço interno é limitado enquanto a densidade de potência continua aumentando.
Os engenheiros otimizam cuidadosamente:
• Roteamento de rastreamento de PCB
• Espaçamento de componentes
• Posicionamento do transformador
• Caminhos de dissipação de calor
• Circuitos de supressão de EMI
• Comunicação de protocolo USB-C
Um PCB bem projetado afeta diretamente:
• Estabilidade de carregamento
• Geração de calor
• Eficiência energética
• vida útil do produto
• Taxa de sucesso de certificação
Em muitas fábricas de carregadores, a otimização da PCB pode continuar por meio de múltiplas revisões de engenharia antes da aprovação final da produção.

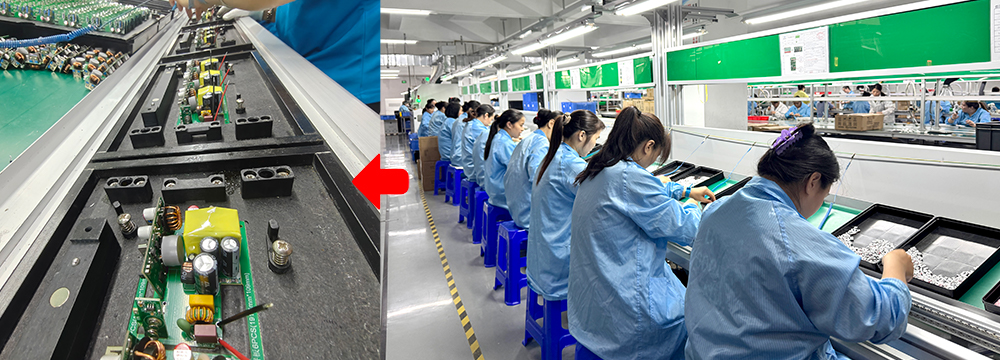

Passo 2 — Posicionamento do Componente SMT
Depois que o projeto do PCB é finalizado, a produção passa para a fabricação de SMT.
SMT significa Surface Mount Technology, que é uma das etapas de produção mais importantes para carregadores rápidos.
Neste estágio, as máquinas SMT de alta velocidade colocam automaticamente os componentes eletrônicos na PCB com extrema precisão.
Esses componentes incluem:
• ICs de potência GaN
• Capacitores
• MOSFETs
• Controladores PD USB-C
• Transformadores
• Retificadores síncronos
• Chips de proteção
Para carregadores modernos de 65 W, 100 W e 140 W, a precisão do SMT é crítica porque a densidade de potência dentro do carregador é muito alta.
Mesmo pequenos defeitos de solda podem eventualmente levar a:
• Superaquecimento
• Instabilidade de tensão
• Interrupções de carregamento
• Vida útil do produto reduzida
É por isso que os fabricantes profissionais de carregadores usam sistemas AOI (Automated Optical Inspection) após a montagem do SMT para inspecionar cada PCB automaticamente.

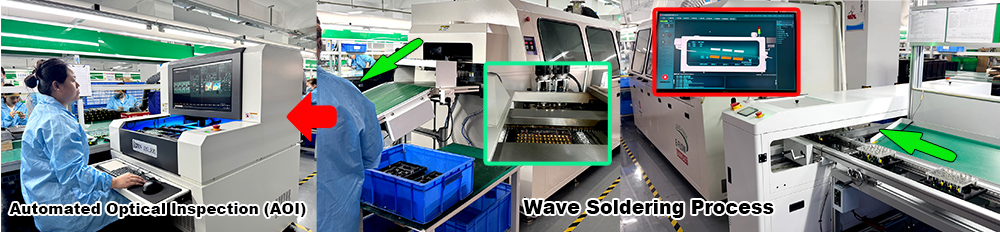

Passo 3 — Soldagem por refluxo e inspeção de PCB
Depois que os componentes são montados, o PCB entra em um forno de soldagem por refluxo.
Dentro do sistema de refluxo, temperaturas cuidadosamente controladas derretem a pasta de solda e conectam permanentemente os componentes eletrônicos à PCB.
O controle da temperatura durante a soldagem por refluxo é extremamente importante.
Se o perfil de temperatura for muito alto ou muito baixo, poderá afetar:
• Confiabilidade da junta de solda
• Vida útil do componente
• Deformação da PCB
• Desempenho elétrico
Após a soldagem ser concluída, os engenheiros inspecionam o PCB novamente para:
• Juntas de solda fria
• Componentes desalinhados
• Solda insuficiente
• Curtos-circuitos
• Defeitos superficiais
Para a fabricação de carregadores de última geração, vários estágios de inspeção geralmente são realizados antes que o PCB passe para a montagem final.

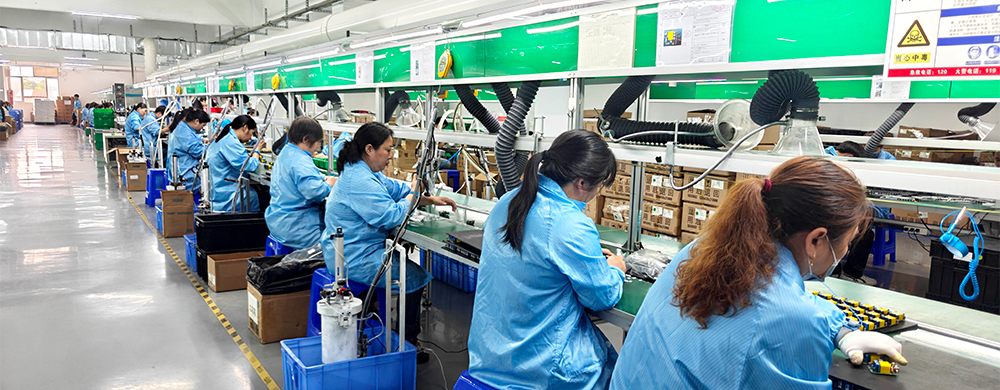

Passo 4 — Montagem do Transformador e Fiação Interna
O transformador é um dos componentes mais importantes de um carregador rápido.
Ele controla a eficiência da conversão de energia e desempenha um papel importante na regulação de tensão e no desempenho térmico.
Embora muitas etapas de produção sejam automatizadas atualmente, a montagem do transformador e a fiação interna muitas vezes ainda exigem trabalho manual qualificado.
Os engenheiros inspecionam cuidadosamente:
• Posicionamento do transformador
• Isolamento de alta tensão
• Roteamento interno de cabos
• Colocação da almofada térmica
• Espaçamento de segurança
• Áreas de vasos
Este estágio torna-se especialmente importante para carregadores GaN compactos de múltiplas portas, onde o espaço interno é extremamente limitado.
O layout interno inadequado pode reter o calor dentro do carregador e reduzir a confiabilidade a longo prazo.
Passo 5 — Montagem da Carcaça e Acabamento Exterior
Assim que a montagem interna estiver concluída, o carregador passa para a instalação da caixa.
A caixa externa de um carregador é mais do que um design cosmético.Também afeta:
• Durabilidade estrutural
• Dissipação de calor
• Estabilidade do plugue
• Resistência ao fogo
• Segurança do usuário
A maioria dos fabricantes profissionais de carregadores USB-C usa materiais de PC retardadores de chamas que atendem aos padrões de segurança CE, FCC, RoHS, ETL ou KC.
Nesta fase, as fábricas também fiscalizam:
• Alinhamento da porta USB-C
• Qualidade de acabamento superficial
• Precisão de encaixe do plugue
• Vedação da carcaça
• Impressão de marca e logotipo
Para a fabricação de carregadores OEM e ODM, cores, embalagens e logotipos personalizados também são integrados durante esta fase.

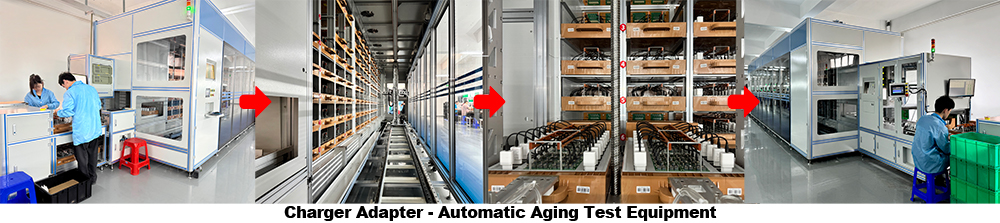

Passo 6 — Teste de envelhecimento e teste de confiabilidade
Antes do envio, as fábricas profissionais de carregadores realizam testes de envelhecimento em cada lote de produção.
Este é um dos procedimentos de controle de qualidade mais importantes na fabricação de carregadores rápidos.
Durante os testes de envelhecimento, os carregadores funcionam continuamente sob carga elétrica durante várias horas para verificar a estabilidade e detectar falhas precoces.
O objetivo é identificar questões como:
• Geração anormal de calor
• Flutuações de tensão
• Instabilidade de componentes
• Falhas de handshake de PD
• Desligamentos inesperados
Para carregadores PD3.1 de alta potência e carregadores GaN multiportas, os testes de envelhecimento são especialmente importantes porque o estresse térmico é muito maior do que em carregadores de baixa potência.
Muitas fábricas de carregadores profissionais também realizam testes adicionais, incluindo:
• Teste de alta potência
• Teste de curto-circuito
• Teste de sobrecorrente
• Teste de aumento de temperatura
• Teste de queda
• Testes de EMI

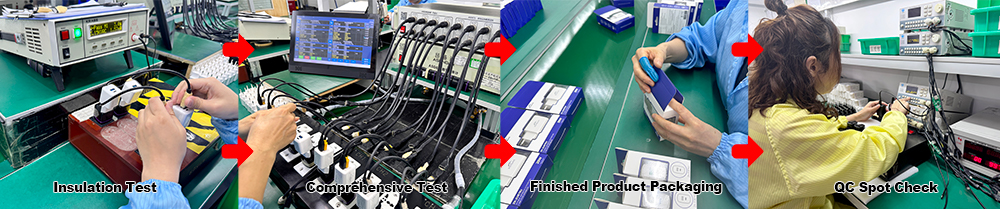

Passo 7 — Inspeção Final e Embalagem
Antes dos produtos saírem da fábrica, são realizadas inspeções finais de qualidade.
Isso inclui:
• Inspeção de aparência
• Verificação de carregamento USB-C
• Teste de saída de energia
• Verificação de rótulos
• Inspeção de embalagens
Os fabricantes de carregadores profissionais também verificam se:
• As classificações de potência correspondem às especificações
• Os protocolos USB-C funcionam corretamente
• As portas permanecem mecanicamente estáveis
• A embalagem está em conformidade com os padrões de exportação
Somente depois de passar pela inspeção final os carregadores podem passar à preparação da remessa.
Por que a qualidade de fabricação do carregador é importante
Dois carregadores podem anunciar as mesmas especificações online:
• Carregador USB-C de 100 W
• Carregamento rápido PPS
• Tecnologia GaN
• Carregamento multiportas
Mas a engenharia interna e a qualidade de fabricação podem ser completamente diferentes.
Um carregador fabricado profissionalmente normalmente fornece:
• Melhor dissipação de calor
• Carregamento mais estável
• Maior eficiência
• Melhor proteção de segurança
• Vida útil mais longa
• Taxas de falha mais baixas
É por isso que as fábricas profissionais de carregadores OEM investem pesadamente em otimização de engenharia, precisão SMT, testes térmicos e consistência de produção.
consulte Mais informação
Como a ZONSAN fabrica carregadores rápidos USB-C
Como fabricante profissional de carregadores USB-C com 16 anos de experiência, a ZONSAN se concentra fortemente na engenharia de carregadores, fabricação de precisão SMT, otimização térmica e confiabilidade de longo prazo.
O sistema de produção da empresa integra:
• Produção automatizada de SMT
• Sistemas de inspeção AOI
• Verificação de teste de envelhecimento
• Teste de protocolo PD
• Procedimentos de teste térmico
• Múltiplas etapas de inspeção de qualidade
ZONSAN fabrica várias soluções de carregamento, incluindo:
• Carregadores USB-C de 20 W
• Carregadores GaN de 35 W
• Carregadores de laptop de 65 W
• Carregadores PD de 100 W
• Carregadores PD3.1 de 140 W
• Carregadores rápidos PPS
• Carregadores de mesa multiportas
para clientes OEM e ODM em todo o mundo.
consulte Mais informação
Considerações Finais
Os carregadores USB-C modernos podem parecer simples, mas por trás de cada carregador confiável está um sistema de fabricação altamente projetado que envolve desenvolvimento de PCB, montagem de precisão SMT, engenharia térmica, verificação de segurança e testes de confiabilidade.
À medida que a tecnologia de carregamento continua a evoluir para maior potência e tamanhos mais pequenos, os padrões de fabrico de carregadores tornar-se-ão ainda mais exigentes.
Por esse motivo, escolher o fabricante certo de carregadores não se trata mais apenas de preço.A capacidade de engenharia, os padrões de teste, a consistência da produção e a confiabilidade a longo prazo estão se tornando muito mais importantes na atual indústria de carregamento rápido.
Perguntas frequentes
Q1: Como são fabricados os carregadores USB-C?
R: Os carregadores USB-C são fabricados em vários estágios, incluindo design de PCB, montagem SMT, soldagem por refluxo, instalação de transformador, montagem de carcaça, testes de envelhecimento e inspeção final.
Q2: O que é SMT na fabricação de carregadores?
R: SMT (Surface Mount Technology) é o processo automatizado de colocação de componentes eletrônicos em miniatura em uma PCB usando máquinas de precisão de alta velocidade.
Q3: Por que os testes de envelhecimento são importantes para carregadores?
R: Os testes de envelhecimento ajudam a detectar falhas precoces, instabilidade térmica e problemas de cobrança antes que os produtos sejam enviados aos clientes.
Q4: Quais componentes estão dentro de um carregador USB-C?
R: Os componentes típicos incluem transformadores, capacitores, ICs GaN, MOSFETs, controladores PD USB-C, chips de proteção e materiais térmicos.
Q5: Por que os carregadores GaN exigem uma produção mais avançada?
R: Os carregadores GaN operam em frequências e densidades de potência mais altas, exigindo design térmico, layout de PCB e precisão de fabricação mais precisos.
Q6: Quais testes de segurança as fábricas de carregadores realizam?
R: As fábricas de carregadores profissionais realizam testes térmicos, testes de curto-circuito, testes EMI, testes de alta potência, testes de envelhecimento e verificação de protocolo.
Q7: O que torna uma fábrica de carregadores USB-C de alta qualidade?
R: Uma fábrica de carregadores confiável geralmente possui forte capacidade de engenharia, sistemas de precisão SMT, equipamentos de teste automatizados e procedimentos rigorosos de controle de qualidade.
Q8: Por que dois carregadores com a mesma potência podem ter desempenho diferente?
R: As diferenças de desempenho geralmente vêm da qualidade do PCB, arquitetura térmica, seleção de componentes, padrões de teste e consistência de fabricação.
