Como um carregador PCB avançado melhora a eficiência do carregamento rápido
—— Dentro de um carregador rápido: como o design avançado de PCB aumenta a eficiência e a segurança
Os carregadores modernos de celulares fazem muito mais do que simplesmente “conectar e carregar”.Por trás de cada carregador rápido eficiente existe uma placa de circuito (PCB) altamente otimizada que permite uma conversão de energia estável, suporta protocolos de carregamento inteligentes e reduz a geração de calor – tudo isso é essencial para fornecer energia com segurança e rapidez aos smartphones e tablets de alto desempenho de 2026.
Neste guia, explicamos como os designs avançados de PCB transformam a eficiência de carregamento de dispositivos modernos e quais recursos são mais importantes nos carregadores rápidos USB-C atuais.
O que é um carregador PCB e por que é importante

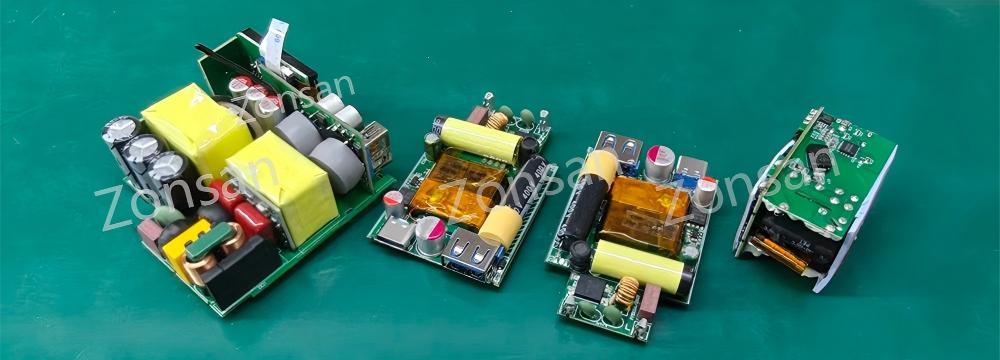

Uma PCB (placa de circuito impresso) do carregador é a espinha dorsal central de qualquer carregador de telefone móvel, onde todos os componentes de energia, ICs de controle, dispositivos semicondutores e circuitos de segurança são montados.Ele determina quão bem o carregador pode converter energia elétrica e gerenciar calor, ruído e vários padrões de carregamento.
Um PCB mal projetado pode levar a:
· Baixa densidade de potência
· Temperaturas operacionais mais altas
· Fornecimento de energia ineficiente
· Suporte reduzido para protocolos de carregamento rápido
Um PCB otimizado, por outro lado, garante alta eficiência, desempenho estável e confiabilidade a longo prazo.
Passo a passo: como um carregador PCB melhora a eficiência
1. Layout de alta densidade e posicionamento de componentes
PCBs de carregadores avançados geralmente são designs multicamadas com roteamento compacto para suportar maior densidade de energia e eficiência.Isso minimiza o comprimento do traço e reduz a perda de energia.O controle rígido do layout também melhora a dissipação térmica, o que ajuda a manter a saída estável sob carga.
2. Estágios de conversão de energia otimizados
A maioria dos PCBs de carregador rápido modernos suportam reguladores de comutação e estágios de energia que lidam com a conversão DC-DC com perdas mínimas.A comutação de alta frequência permite que a placa use indutores e capacitores menores, diminuindo a área total da PCB e mantendo a eficiência.
3. Integração de protocolo de carregamento rápido e USB-C
A implementação de USB Power Delivery (PD) e outros protocolos, como QC 4+ no PCB, requer roteamento cuidadoso de linhas de comunicação (CC1/CC2) e inclusão de ICs controladores PD dedicados.Esses chips gerenciam o handshake entre o carregador e o dispositivo, permitindo a negociação dinâmica de tensão e corrente para um carregamento mais rápido.
4. Controle Térmico e de Segurança
O design eficiente de PCB inclui vias térmicas, vazamentos de cobre e planos de energia otimizados que transportam corrente sem superaquecimento.Circuitos de segurança como proteção contra sobretensão (OVP), proteção contra sobrecorrente (OCP) e monitoramento de temperatura são integrados ao layout da placa para proteger o carregador e o dispositivo conectado.
Por que o design de PCB é importante para carregadores GaN e de alta eficiência
A ascensão dos dispositivos GaN (nitreto de gálio) impulsionou ainda mais o desempenho do carregador.A tecnologia GaN permite frequências de comutação mais altas e menores perdas de condução em comparação com o silício, mas também exige boas práticas de layout de PCB para maximizar a eficiência.
• Os carregadores GaN podem reduzir o tamanho do transformador e o acúmulo de calor devido ao menor desperdício de energia na forma de calor.
• Uma frequência de comutação mais elevada significa que os componentes podem ser colocados mais próximos uns dos outros na placa de circuito impresso, produzindo um espaço total menor para o carregador.
Em essência, um PCB bem projetado libera todo o potencial do GaN e dos componentes de energia modernos, permitindo que carregadores rápidos forneçam energia com eficiência, mesmo em altas potências, como 65W, 100W ou mais.
Benefícios reais da eficiência baseada em PCB
Um carregador PCB avançado se traduz diretamente em uma melhor experiência do usuário:
• Tempos de carregamento mais rápidos para telefones, tablets e laptops
• Temperaturas operacionais mais baixas para maior vida útil do carregador
• Designs de carregadores mais compactos sem perda de desempenho
• Saída estável durante uso intenso
• Suporte aprimorado para carregamento de vários dispositivos por meio de alocação inteligente de energia
Essas melhorias explicam o motivo pelo qual os carregadores rápidos modernos se tornaram menores, mais frios e mais potentes do que os designs mais antigos.
Escolhendo carregadores com designs avançados de PCB
Ao selecionar um carregador – seja uma marca de consumo ou um fornecedor de uma fábrica de carregadores – procure:
• Suporte claro para USB Power Delivery (PD) e PPS
• Evidência de projetos de PCB multicamadas para densidade de potência
• Gerenciamento térmico eficiente (derramamentos de cobre, vias)
• Certificações como CE, FCC, RoHS
• Uso de dispositivos eficientes como transistores GaN
Um carregador com esses recursos de PCB oferece desempenho de carregamento realmente rápido, não apenas afirmações de marketing.
FAQ - PCB do carregador e eficiência
P: Qual é o papel de um PCB em carregadores rápidos?
R: Ele fornece a base estrutural e elétrica onde os componentes de energia e os CIs de controle são colocados, impactando a eficiência de conversão de energia e o comportamento térmico.
P: Por que os carregadores rápidos USB-C são mais eficientes do que os carregadores mais antigos?
R: Os carregadores USB-C PD usam PCBs e controladores avançados que negociam energia dinamicamente, reduzindo a perda de energia e melhorando a eficiência geral.
P: A tecnologia GaN é melhor para design de PCB?
R: Sim.GaN permite maior frequência de comutação e menores perdas, permitindo layouts de PCB menores e operação mais fria.
P: Quantas camadas os PCBs de carregador avançado normalmente usam?
R: Carregadores de alta eficiência geralmente usam PCBs de 4 a 6+ camadas para oferecer suporte a roteamento denso, blindagem e gerenciamento térmico.
P: O layout do PCB afeta a segurança do carregador?
R: Absolutamente.Um bom design de PCB integra proteções de segurança (OVP, OCP, OTP) e caminhos de calor eficientes para evitar falhas.
