DVT- und PVT-Validierung für Ladegeräte: Wie neue Produkte vom Design zur Massenproduktion gelangen

Einleitung: Ein funktionierender Prototyp ist kein fertiges Produkt
Ein neues Ladegerät zum ersten Mal erfolgreich in Betrieb zu nehmen, ist sicherlich spannend, aber aus Herstellersicht ist es erst der Anfang.
Ein Prototyp kann erfolgreich 65 W liefern.
Ein 100-W-GaN-Ladegerät kann USB-C PD möglicherweise korrekt verarbeiten.
Ein 140-W-Ladegerät kann sogar die ersten Labortests bestehen.
Aber keines dieser Ergebnisse bedeutet automatisch, dass das Produkt für die Massenproduktion bereit ist.Die eigentlichen Fragen kommen später:
Kann das Design seine Spezifikationen dauerhaft erfüllen?
Kann das Produkt die erforderlichen Zuverlässigkeits- und Sicherheitstests bestehen?
Kann die Fabrik Tausende von Einheiten mit der gleichen Leistung wie das technische Muster produzieren?

Und vielleicht am wichtigsten: Kann die Produktionslinie das Produkt reproduzieren, ohne dass neue Probleme entstehen?
Hier ist DVT- und PVT-Validierung wichtig werden.
Für Ladegerätehersteller stellen diese Phasen eine Brücke zwischen der technischen Entwicklung und der kommerziellen Produktion dar.
DVT fragt: Ist das Design fertig?
PVT fragt: Ist der Herstellungsprozess bereit?
Sie sind eng miteinander verbunden, aber nicht austauschbar.

Was bedeuten TVT und PVT?
DVT steht für Designvalidierungstest.
PVT steht für Produktionsvalidierungstest.
Sie werden normalerweise in verschiedenen Phasen des Einführungsprozesses eines neuen Produkts durchgeführt.Ein vereinfachter Produktentwicklungspfad sieht folgendermaßen aus:
Produktkonzept → Konstruktionsentwurf → Prototyp → EVT → DVT → PVT → Massenproduktion
Die genaue Terminologie und Anzahl der Stufen kann je nach Unternehmen und Produktkategorie variieren.

Bei der Herstellung von Ladegeräten ist die Kernphilosophie jedoch äußerst pragmatisch.
TVT — Entspricht das Design des Ladegeräts den beabsichtigten Anforderungen?
PVT — Kann die Fabrik dieses validierte Design konsistent herstellen?
Dieser Unterschied ist leicht zu merken.
TVT = Validieren Sie das Design
PVT = Validieren Sie die Produktion

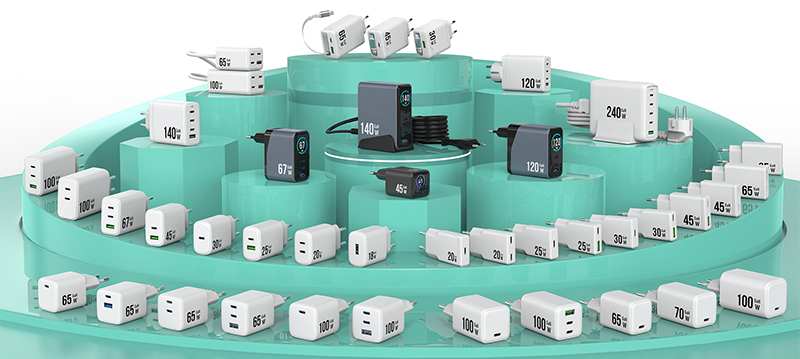

Warum DVT und PVT für die Herstellung von Ladegeräten wichtig sind
Ladegeräte sind relativ kompakte Produkte, enthalten jedoch im Inneren viele Komponenten und technische Überlegungen.
Ein modernes GaN-Ladegerät kann Folgendes beinhalten:
• Leistungshalbleiter.
• Controller.
• Transformatoren.
• Kondensatoren.
• MOSFETs oder GaN-Leistungsgeräte.
• USB-C-Anschlüsse.
• Schutzschaltungen.
• Leiterplatten.
• Thermomaterialien.
• Kunststoff- oder andere Gehäuseteile.
• Firmware oder Steuerlogik in einigen Designs.

Eine Änderung an einer Komponente kann Auswirkungen auf andere Teile des Produkts haben.
Der Austausch einer Leistungskomponente kann sich beispielsweise auf Folgendes auswirken:
• Effizienz, Temperatur, Schaltverhalten, PCB-Layout, EMI-Leistung, Zuverlässigkeit.
Ebenso kann eine Änderung der Gehäuseabmessungen Auswirkungen auf die Wärmeleistung haben.Aus diesem Grund reicht ein Prototyp, der nur auf einem technischen Prüfstand ordnungsgemäß funktioniert, bei weitem nicht aus;Das gesamte Produkt muss validiert werden.

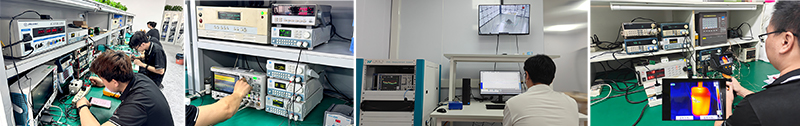

DVT: Validierung des Schnellladegerät-Designs
Bei der DVT geht es in erster Linie um den Nachweis, dass das Produktdesign wie beabsichtigt funktioniert.
In diesem Stadium fragen Ingenieure nicht mehr nur: „Können wir dieses Ladegerät zum Laufen bringen?“
Sie fragen: „Erfüllt dieses Ladegerät alle Anforderungen, für die wir es entwickelt haben?“
Dazu können elektrische Leistung, thermisches Verhalten, Sicherheit, Kompatibilität, Zuverlässigkeit und mechanische Anforderungen gehören.
Die genaue Prüfliste hängt vom Ladegerät ab.Ein 20-W-USB-C-Ladegerät erfordert nicht unbedingt die gleiche Validierungstiefe wie ein 140-W-PD-3.1-GaN-Ladegerät.

Was wird normalerweise bei einer TVT überprüft?
Ein DVT-Programm für ein Ladegerät kann mehrere Kategorien umfassen.
Elektrische Leistung
Ingenieure können Folgendes überprüfen:
• Eingangsspannungsbereich.
• Ausgangsspannung.
• Ausgangsstrom.
• Nennleistung.
• Effizienz.
• Stromverbrauch im Leerlauf.
• Regulierung.
• Welligkeit und Rauschen.
Das Ziel besteht darin, zu bestätigen, dass das Ladegerät gemäß seinen Designspezifikationen funktioniert.Bei einem 100-W-USB-C-PD-Ladegerät beispielsweise stellt sich nicht nur die Frage, ob es einmal 100 W erreichen kann.Ingenieure müssen verstehen, ob es die angegebene Leistung konstant und innerhalb der erforderlichen elektrischen Grenzen liefern kann.

USB-C PD-Validierung
USB-C-PD-Produkte erfordern besondere Aufmerksamkeit, da das Ladegerät mehr kann, als nur eine feste Spannung auszugeben.Das Ladegerät kommuniziert mit dem angeschlossenen Gerät und handelt ein geeignetes Leistungsprofil aus.
Abhängig vom Produkt können Ingenieure Folgendes validieren:
• Unterstützte PD-Profile.
• Spannungsniveaus.
• Aktuelle Grenzwerte.
• Machtverhandlungen.
• PPS-Verhalten.
• Leistung des USB-C-Anschlusses.
• Reaktion auf verschiedene kompatible Geräte.
Für Produkte mit höherer Leistung können auch PD 3.1- und EPR-Anforderungen relevant werden.Dies ist ein Grund dafür, dass die DVT viel umfangreicher sein kann als eine einfache Prüfung der Ausgangsleistung.

Thermische Validierung während der TVT
Wärme ist einer der wichtigsten Bereiche bei der Designvalidierung von Ladegeräten. Ein Ladegerät erfüllt möglicherweise seine elektrischen Spezifikationen, weist aber dennoch ein thermisches Problem auf.Dies ist besonders wichtig, wenn das Produkt:
• Kompakt.
• Hohe Leistung.
• GaN-basiert.
• Multiport.
• Für den Dauerbetrieb ausgelegt.

Ingenieure können Folgendes bewerten:
• Temperaturanstieg.
• Interne Komponententemperaturen.
• PCB-Temperatur.
• Transformatortemperatur.
• Gehäusetemperatur.
• Thermisches Verhalten bei unterschiedlichen Belastungen.
Ziel ist es zu verstehen, ob das thermische Design unter realistischen und anspruchsvollen Bedingungen funktioniert.Ein Produkt, das bei 30 % Last kühl läuft, kann sich bei 90 % oder 100 % Last ganz anders verhalten.
Verwandte Lektüre: Thermische Zuverlässigkeitstechnik für GaN-Ladegeräte

DVT- und Volllasttests
Volllasttests sind ein Teil des umfassenderen Validierungsprozesses.Wie im vorherigen ZEEAS-Artikel erläutert, können Ingenieure mit Volllasttests die Leistung des Ladegeräts unter anspruchsvollen Strombedingungen bewerten.
Während einer TVT kann diese Art von Tests dabei helfen, Fragen zu beantworten wie:
• Kann das Ladegerät seine Nennleistung halten?
• Bleibt die Ausgabe stabil?
• Stabilisiert sich die Temperatur?
• Gibt es unerwartete Hotspots?
• Verhält sich der Schutz korrekt?
• Ändert sich die Leistung bei unterschiedlichen Eingangsspannungen?
Testergebnisse können zu Designänderungen führen.Das ist völlig normal;Die TVT ist nicht nur eine „Abschlussprüfung“.In dieser Phase ermittelt das Ingenieurteam auch, ob das Design verbessert werden muss.
Verwandte Lektüre: Volllasttest für USB-C- und GaN-Ladegeräte

Bei der TVT sollten Designprobleme auftreten
Stellen Sie sich vor, ein neues 140-W-GaN-Ladegerät besteht einen grundlegenden Funktionstest.Während der DVT stellen Ingenieure fest, dass die Innentemperatur bei anhaltendem Hochleistungsbetrieb höher als erwartet ansteigt.
Dies könnte zu mehreren möglichen Designänderungen führen:
• Verbessern Sie das PCB-Layout.
• Thermomaterialien anpassen.
• Eine Komponente ändern.
• Ändern Sie die Leistungsstufe.
• Verbessern Sie die Wärmeableitung.
• Passen Sie die Gehäusestruktur an.
Die konkrete Lösung hängt von der Grundursache des Problems ab.Der entscheidende Punkt ist, dass das Problem vor der Massenproduktion erkannt wurde – was genau einer der Hauptgründe ist, warum die TVT so wichtig ist.Zwischen der Modifizierung von 20 technischen Mustern und der Modifizierung von 20.000 fertigen Produkten liegt ein himmelweiter Unterschied.

DVT geht auch über die elektrische Leistung hinaus
Ein Ladegerät ist ein physisches Produkt.Es muss die normale Handhabung, den Transport und die Nutzung überstehen.
Je nach Produkt und Validierungsplan kann die DVT daher eine mechanische und umweltbezogene Bewertung umfassen.Zum Beispiel:
• Falltests.
• Mechanische Belastung.
• Haltbarkeit des Steckverbinders.
• Steckerstärke.
• Temperaturwechsel.
• Feuchtigkeitseinwirkung.
• Andere Umgebungsbedingungen.
Die konkreten Prüfungen sollten sich an den Produktanforderungen und geltenden Normen orientieren.Der Zweck besteht darin, festzustellen, ob das physische Produkt für den realen Einsatz bereit ist.

Sicherheitsvalidierung
Sicherheit ist ein weiterer wichtiger Aspekt der Ladegerätvalidierung.Ein Ladegerät wird direkt an das Stromnetz angeschlossen.
Das bedeutet, dass Isolierung, elektrische Abstände, Schutz und andere sicherheitsrelevante Konstruktionsaspekte nicht als optionale Details behandelt werden können.
Abhängig vom Zielmarkt und Produkt kann die Validierung geltende Anforderungen und Zertifizierungen berücksichtigen, wie z. B.: CE, ROHS, CB, UL/ETL, UKCA, FCC-bezogene Anforderungen, KC und andere regionale Anforderungen.
Der genaue Zertifizierungspfad hängt vom Zielmarkt und Produkt ab.DVT hilft Ingenieuren, potenzielle Probleme zu erkennen, bevor das Produkt zu weit in die Produktion gelangt.

EMI- und EMV-Validierung
Ein weiterer Bereich, der bei der Entwicklung von Ladegeräten oft wichtig wird, ist die elektromagnetische Verträglichkeit.Schaltnetzteile erzeugen hochfrequente elektrische Aktivität.
Wenn das Design nicht ordnungsgemäß kontrolliert wird, können unerwünschte elektromagnetische Emissionen zu einem Problem werden.Ingenieure können daher Folgendes bewerten:
• Leitungsgebundene Emissionen.
• Strahlungsemissionen.
• Geräuschverhalten.
• Filterleistung.
• PCB-Layout-Effekte.
Ein Ladegerät kann hinsichtlich der Leistungsabgabe einwandfrei funktionieren und aufgrund der EMV-Leistung dennoch Designänderungen erfordern.Dies ist ein weiteres Beispiel dafür, warum „das Ladegerät funktioniert“ nicht ausreicht, um ein Design für fertig zu erklären.

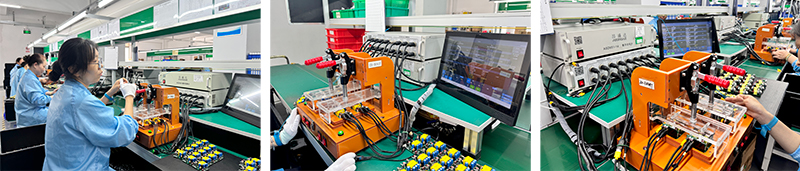

PVT: Validierung des Produktionsprozesses
Sobald das Design ausreichend validiert ist, richtet sich die Aufmerksamkeit auf die Fertigung.Hier wird PVT – Production Validation Test – wichtig.Die zentrale Frage ändert sich.
DVT fragt: Funktioniert das Design?
PVT fragt: Kann die Fabrik dieses Design konsistent unter Verwendung des tatsächlichen Produktionsprozesses produzieren?
Das ist eine ganz andere Herausforderung.
Eine Fabrik kann möglicherweise zehn hervorragende technische Muster manuell herstellen.Das bedeutet nicht automatisch, dass 10.000 Einheiten in gleicher Qualität hergestellt werden können.
PVT soll diesen Übergang testen.

Warum Prototypenfertigung und Massenproduktion unterschiedlich sind
Technische Muster werden häufig unter Bedingungen hergestellt, die flexibler sind als die Massenproduktion.Ingenieure können:
• Komponenten manuell anpassen.
• Leiterplatten nacharbeiten.
• Feinabstimmung der Montage.
• Untersuchen Sie die einzelnen Einheiten genau.
• Nehmen Sie sich für jede Probe mehr Zeit.
Massenproduktion kann so nicht funktionieren.

Eine Produktionslinie benötigt:
• Standardisierte Arbeitsanweisungen.
• Definierte Montageprozesse.
• Kontrollierte Materialien.
• Produktionsausrüstung.
• Geschultes Bedienpersonal.
• Inspektionspunkte.
• Automatisierte oder halbautomatische Tests.
• Rückverfolgbarkeit.
PVT bewertet, ob diese Systeme tatsächlich das validierte Ladegerät produzieren können.

Was passiert während der PVT?
PVT verwendet typischerweise den tatsächlichen oder produktionsrepräsentativen Herstellungsprozess.Dies kann Folgendes umfassen:
• Produktionswerkzeuge.
• Produktionsmaterialien.
• Produktionsausrüstung.
• Produktionstestvorrichtungen.
• Standardarbeitsanweisungen.
• Produktionslinienbetreiber.
Ziel ist es, eine realistische Produktionsumgebung zu schaffen.Anschließend bewertet das Werk, ob die hergestellten Produkte durchgängig den Designanforderungen entsprechen.

Bei PVT geht es um Wiederholbarkeit
Dies ist vielleicht das wichtigste Konzept in PVT.
Ein ausgezeichnetes Ladegerät reicht nicht aus.Die Fabrik muss nachweisen, dass der Prozess wiederholt akzeptable Einheiten produzieren kann.Stellen Sie sich vor, Sie würden 500 Ladegeräte testen.
Wenn, 499 bestehen und 1 schlägt fehl.Die Fabrik muss verstehen, warum.
Wenn, 450 bestehen und 50 scheitern.Es gibt eindeutig ein größeres Produktionsproblem.
PVT gibt Herstellern somit Aufschluss über Prozessfähigkeit und Produktionskonsistenz.Die genauen Abnahmekriterien hängen vom Produkt und Qualitätsplan ab.

Bereitschaft der Produktionslinie
PVT gibt der Fabrik auch die Möglichkeit, die Produktionslinie selbst zu überprüfen.Zum Beispiel:
Funktionieren die Montagestationen ordnungsgemäß?
Sind Prüfvorrichtungen zuverlässig?
Befolgen die Bediener die Arbeitsanweisungen?
Kann die Linie den erforderlichen Produktionstakt einhalten?
Sind die Prüfpunkte richtig positioniert?
Können defekte Einheiten identifiziert und isoliert werden?
Werden Produktionsdaten erfasst?
Diese Fragen werden leicht übersehen, wenn sich alle auf das Produktdesign konzentrieren.Aber ein gutes Ladegerätdesign kann immer noch unter einer schlechten Produktionsausführung leiden.

PVT und Produktionstests
Produktionstests sind ein weiterer wichtiger Teil der PVT.Die Fabrik muss sicherstellen, dass die während der Massenproduktion verwendeten Tests tatsächlich wichtige Mängel erkennen können.
Bei einem Ladegerät kann die Produktionsprüfung Folgendes umfassen:
• Eingabe-/Ausgabetests.
• Spannungsprüfung.
• Aktuelle Tests.
• Leistungsprüfung.
• PD-Kommunikationstest.
• Schutzprüfung.
• Hi-Pot-Tests oder andere anwendbare Sicherheitstests.
• Funktionsprüfung.
Die genaue Testkonfiguration hängt vom Produkt ab.
Der entscheidende Punkt ist, dass der Produktionstestprozess praktisch genug sein sollte, um konstant bei Produktionsvolumen zu funktionieren.

PVT kann Probleme aufdecken, die bei DVT nicht aufgetreten sind
Dies ist eines der wichtigsten Dinge, die es zu verstehen gilt.Ein Ladegerät kann die DVT bestehen und während der PVT dennoch auf Probleme stoßen.
Warum?
Weil sich die Produktionsumgebung verändert hat.Beispielsweise kann DVT sorgfältig zusammengestellte technische Einheiten verwenden.
PVT kann Folgendes offenbaren:
• Lötvariante.
• Montageschwierigkeiten.
• Probleme bei der Steckerausrichtung.
• Variation der thermischen Materialplatzierung.
• Probleme mit Produktionsvorrichtungen.
• Probleme bei der Komponentenhandhabung.
• Inkonsistenzen bei der Testzeit.
Dabei handelt es sich nicht unbedingt um Konstruktionsfehler;Dies könnten Probleme im Zusammenhang mit dem Herstellungsprozess sein.
Genau aus diesem Grund wurde die PVT-Stufe eingerichtet.

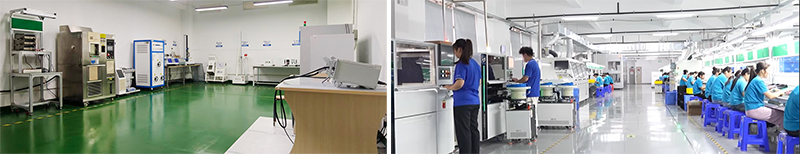

TVT vs. PVT: Der einfache Unterschied
Die Unterscheidung lässt sich wie folgt zusammenfassen:

Diese Unterscheidung ist sowohl für Hersteller als auch für OEM-Käufer nützlich.
Wenn Ihnen ein Lieferant mitteilt, dass ein Produkt die DVT durchlaufen hat, verrät Ihnen das in erster Linie etwas darüber Designvalidierung.Dies bedeutet nicht unbedingt, dass der Herstellungsprozess bereits vollständig validiert wurde.

Warum OEM-Käufer sich für DVT und PVT interessieren sollten
Für einen B2B-Käufer sind DVT und PVT nicht nur technische Begriffe.
Sie können Folgendes beeinflussen:
• Zeitpunkt der Produkteinführung.
• Produktkonsistenz.
• Gewährleistungsrisiko.
• Kundenbeschwerden.
• Produktionsausbeute.
• Lieferstabilität.
Angenommen, Sie bereiten die Einführung eines 100-W-GaN-Ladegeräts unter Eigenmarke vor.Sie benötigen mehr als nur einen funktionsfähigen Prototyp;Sie benötigen außerdem die Gewissheit, dass der Lieferant stets das gleiche Ladegerät herstellen kann.
Ein gut verwalteter DVT/PVT-Prozess liefert den Beweis dafür, dass der Hersteller an beide Seiten des Problems gedacht hat: Stimmt das Produkt?und Können wir es richtig herstellen?

Was passiert nach TVT und PVT?
Wenn die DVT abgeschlossen ist, sollte das Design einen klareren Validierungsstatus haben.
Wenn PVT abgeschlossen ist, sollte der Produktionsprozess einen klareren Bereitschaftsstatus haben.
Wenn beide Phasen erfolgreich verlaufen, kann das Produkt gemäß dem Freigabeprozess des Unternehmens in die Massenproduktion übergehen. Dies bedeutet jedoch nicht, dass die Qualitätskontrolle eingestellt wird.Die Massenproduktion erfordert weiterhin:
• Eingangskontrolle.
• Prozesskontrolle.
• Produktionstests.
• Zuverlässigkeitsüberwachung.
• Endkontrolle.
• Rückverfolgbarkeit.
• Kontinuierliche Verbesserung.
DVT und PVT sind Tore.Sie sind nicht das Ende des Qualitätsmanagements.

DVT/PVT und NPI
TVT und PVT sind ebenfalls eng miteinander verbunden NPI – Einführung neuer Produkte.NPI ist der umfassendere Prozess, bei dem ein neues Ladegerät vom Konzept und der Konstruktion in die kontrollierte Fertigung überführt wird.
Innerhalb dieses Prozesses stellen DVT und PVT wichtige Validierungsgates dar.
Eine vereinfachte Struktur ist:
Produktkonzept → Technische Entwicklung → EVT → DVT → PVT → Massenproduktion
Jede Stufe beantwortet eine andere Frage.Und wenn diese Phasen richtig gemanagt werden, kann der Hersteller das Risiko verringern, dass ein unausgereiftes Produkt in die Massenproduktion übergeht.

Was passiert, wenn ein Ladegerät die DVT nicht erfüllt?
DVT ist darauf ausgelegt, Probleme vor der Massenproduktion zu erkennen.Ein Misserfolg während der TVT ist nicht unbedingt ein schlechtes Ergebnis.
Tatsächlich ist es oft der Zweck des Prozesses, Probleme während einer TVT zu entdecken.In diesem Stadium haben Ingenieure noch die Flexibilität, Verbesserungen vorzunehmen.
Beispielsweise kann ein 65-W-GaN-Ladegerät die grundlegenden Leistungstests bestehen, die thermische Validierung jedoch nicht bestehen, da die Innentemperatur unter kontinuierlich hoher Last zu schnell ansteigt.
Das Ingenieurteam kann dann Folgendes untersuchen:
Arbeitet die Leistungskomponente außerhalb ihres idealen Bereichs?
Verursacht das PCB-Layout eine unnötige Wärmekonzentration?
Ist das Thermomaterial ausreichend?
Beeinflusst das Gehäusedesign die Wärmeableitung?
Verursacht eine andere Komponente unerwartete Verluste?

Nachdem die Grundursache identifiziert wurde, können Ingenieure Designanpassungen vornehmen und den Validierungsprozess wiederholen.Dies ist viel einfacher, als das gleiche Problem erst nach Beginn der Massenproduktion zu entdecken.

Warum DVT-Fehler die Produktqualität tatsächlich verbessern können
Manche Unternehmen betrachten fehlgeschlagene Tests als Probleme.Erfahrene Hersteller betrachten sie oft als wertvolle Informationen.Ein fehlgeschlagenes DVT-Ergebnis liefert Ingenieuren Hinweise auf die Einschränkungen des Produkts.
Beispiel: Ein Ladegerät besteht einen EMI-Test nicht.
Das Team untersucht und stellt fest, dass das Layout des Schaltkreises verbessert werden muss.Nach der Neugestaltung der Platine ist das Ladegerät erfolgreich.
Das Endprodukt ist stärker, da das Problem frühzeitig erkannt wurde.

Ein ausgereifter Entwicklungsprozess versucht nicht, alle Fehler zu vermeiden.Es schafft eine kontrollierte Umgebung, in der Fehler gefunden, analysiert und behoben werden können, bevor Kunden betroffen sind.

Was passiert, wenn PVT ausfällt?
PVT-Ausfälle unterscheiden sich von DVT-Ausfällen.Zu diesem Zeitpunkt sollte das Design bereits validiert sein.Das Problem hängt normalerweise mit der Herstellung zusammen.
Ein paar Beispiele:
Montagevariante — Das Design funktioniert korrekt, aber die Produktionsmitarbeiter installieren eine Komponente falsch.
Problem mit der Prozesssteuerung — Ein Lötparameter wird nicht richtig gesteuert.
Testproblem — Die Produktionstestvorrichtung erkennt einen Fehler nicht korrekt.
Materialvariation — Eine Komponentencharge verhält sich anders als die genehmigte Spezifikation.
Der Untersuchungsprozess konzentriert sich daher mehr auf das Fabriksystem als auf das Produktdesign selbst.

TVT-Versagen vs. PVT-Versagen
Der Unterschied lässt sich einfach zusammenfassen: TVT-Fehler
Die Frage ist: „Stimmt etwas mit dem Produktdesign nicht?“
Mögliche Lösungen:
1. Ändern Sie das Schaltungsdesign.
2. Verbessern Sie die thermische Leistung.
3. Komponenten wechseln.
4. Passen Sie die mechanische Struktur an.
5. Firmware oder Steuerungsparameter aktualisieren.

PVT-Fehler
Die Frage ist: „Kann die Fabrik dieses Produkt konsequent korrekt bauen?“
Mögliche Lösungen:
1. Montageanleitungen verbessern.
2. Passen Sie die Produktionsausrüstung an.
3. Zugbetreiber.
4. Inspektionsmethoden aktualisieren.
5. Verbessern Sie die Prozesskontrollen.
Das Verständnis dieses Unterschieds hilft Herstellern, das richtige Problem zu lösen.

DVT/PVT und Produktionsausbeute
Die Produktionsausbeute ist ein weiteres wichtiges Konzept im Zusammenhang mit PVT.Die Ausbeute bezieht sich auf den Prozentsatz der Produkte, die die Produktionstests erfolgreich bestehen, ohne dass Nacharbeiten oder Reparaturen erforderlich sind.
Zum Beispiel:
Eine Produktionscharge enthält: 10.000 Ladegeräte → 9.800 Einheiten gehen sofort durch (200 Einheiten erfordern zusätzliche Aufmerksamkeit)
Die Ausbeute im ersten Durchgang beträgt 98 %.

Ein hoher und stabiler Ertrag weist normalerweise auf Folgendes hin:
• Ein ausgereiftes Design.
• Ein kontrollierter Produktionsprozess.
• Gute Komponentenkonsistenz.
• Effektive Testmethoden.

Ein geringer Ertrag kann auf Folgendes hinweisen:
• Designschwierigkeit.
• Fertigungsvariation.
• Lieferantenprobleme.
• Schlechte Prozesskontrolle.
Deshalb ist PVT wichtig.Es hilft der Fabrik zu verstehen, ob das Produkt vom technischen Erfolg zum Fertigungserfolg werden kann.

Warum Ertrag für OEM-Kunden wichtig ist
Für OEM-Käufer wirkt sich der Produktionsertrag direkt auf mehrere Bereiche aus.Ein Produkt mit geringer Ausbeute kann zu Folgendem führen:
1. Produktionsverzögerungen.
2. Höhere Herstellungskosten.
3. Versandrisiken.
4. Instabile Qualität.
5. Erhöhte Garantiebedenken.
Ein Lieferant mit einem ausgereiften DVT/PVT-Prozess ist in der Regel besser darauf vorbereitet, diese Probleme zu erkennen, bevor große Aufträge beginnen.
Das Ziel besteht nicht einfach darin, eine gute Probe herzustellen.Das Ziel besteht darin, Tausende oder Millionen konsistenter Einheiten zu produzieren.

Goldene Muster und technische Muster
Beim Übergang von der Entwicklung zur Produktion legen Hersteller in der Regel Referenzmuster fest.Diese werden oft als „Engineering Samples“, „Golden Samples“ und „Master Samples“ bezeichnet.

Ein goldenes Muster stellt den anerkannten Produktstandard dar.Es kann Folgendes umfassen:
• Aussehen.
• Elektrische Leistung.
• Mechanische Struktur.
• Etiketteninformationen.
• Verpackungsdetails.
• Testergebnisse.
Während der Produktion können Neugeräte mit dem zugelassenen Standard verglichen werden.Dies trägt dazu bei, die Konsistenz aufrechtzuerhalten.

Warum goldene Muster bei der Herstellung von Ladegeräten wichtig sind
Ladegeräte enthalten oft viele kleine Details.Zum Beispiel:
1. Textur des Kunststoffgehäuses.
2. Logo-Position.
3. Portausrichtung.
4. Aussehen des Kabels.
5. LED-Helligkeit.
6. Anzeigeverhalten.

Ohne eine genehmigte Referenz können verschiedene Abteilungen Anforderungen unterschiedlich interpretieren.
Ein goldenes Muster schafft einen gemeinsamen Standard zwischen: Engineering-Team, Produktionsteam, Qualitätsteam und Kunde.
Dies reduziert Kommunikationsprobleme bei der Massenproduktion.

Stücklistenkontrolle während DVT und PVT
Die Stückliste (BOM) ist ein weiterer kritischer Bereich bei der Produktvalidierung.Eine Ladegerät-Stückliste kann Dutzende oder Hunderte von Komponenten umfassen.
Während der DVT können Ingenieure das Design noch optimieren.Zum Beispiel:
• Ersetzen Sie eine Komponente.
• Effizienz verbessern.
• Kosten senken.
• Verfügbarkeit verbessern.
Sobald das Produkt jedoch in die PVT gelangt, können unkontrollierte Veränderungen Risiken mit sich bringen.

Eine Komponentenänderung kann sich auf Folgendes auswirken:
• Elektrische Leistung.
• Thermisches Verhalten.
• Sicherheitszertifizierung.
• Zuverlässigkeit.
• Produktionstests.
Daher nutzen professionelle Hersteller kontrollierte technische Änderungsprozesse.

Technische Änderungskontrolle vor der Massenproduktion
Ein häufiger Fehler in der Fertigung ist die Annahme: „Dieses Bauteil ist ähnlich, also können wir es ersetzen.“
Tatsächlich kann bereits eine kleine Änderung einer Komponente das endgültige Ladegerät beeinflussen.Zum Beispiel:
Der Austausch eines Kondensators kann sich auf Folgendes auswirken: Stabilität, Welligkeitsleistung, Lebensdauer.
Der Austausch eines Leistungsgeräts kann sich auf Folgendes auswirken: Effizienz, Wärmeerzeugung, Schalteigenschaften.

Aus diesem Grund sollten Komponentensubstitutionen sorgfältig geprüft werden.Ein ausgereifter NPI-Prozess erfordert:
• Technische Überprüfung.
• Testbestätigung.
• Qualitätsgenehmigung.
• Aktualisierungen der Dokumentation.

Wie Zonsan-Fabriken Designänderungen während der NPI steuern
Ein typischer technischer Änderungsprozess kann Folgendes umfassen:
1. Identifizieren Sie den Grund für die Änderung.
2. Bewerten Sie mögliche Auswirkungen.
3. Überprüfen Sie die technische Kompatibilität.
4. Führen Sie die erforderlichen Tests durch.
5. Dokumente aktualisieren.
6. Genehmigen Sie die Änderung.
7. Geben Sie die aktualisierte Version frei.
Dadurch wird verhindert, dass unkontrollierte Änderungen in die Produktion gelangen.Für OEM-Projekte ist dieser Prozess besonders wichtig, da Kunden darauf vertrauen müssen, dass das zugelassene Produkt konsistent bleibt.

DVT/PVT-Dokumentation, die OEM-Käufer anfordern sollten
Bei B2B-Ladeprojekten benötigen Einkäufer nicht immer jedes interne Dokument.Es ist jedoch wertvoll, die Validierungsfähigkeit des Lieferanten zu verstehen.
Nützliche Informationen können sein:
DVT-Informationen
• Validierungstestplan.
• Elektrische Testergebnisse.
• Ergebnisse der thermischen Validierung.
• Aufzeichnungen über Zuverlässigkeitstests.
• Sicherheitsteststatus.

PVT-Informationen
• Ergebnisse der Produktionsversuche.
• Ertragsinformationen.
• Produktionstestverfahren.
• Qualitätskontrollmethoden.
• Informationen zur Prozesssteuerung.
Der Zweck besteht nicht darin, jedes technische Detail zu prüfen.Der Zweck besteht darin, zu verstehen, ob der Lieferant über ein strukturiertes Entwicklungs- und Fertigungssystem verfügt.

100-W-GaN-Ladegerät Typ C PPS PD3.2 100-W-USB-C-Schnellladegerät |ZX-1U96T 100-W-GaN-Ladegerät Typ C Ultra-Mini PD 3.2 100-W-USB-C-Ladegerät für MacBook, Laptop, iPhone, Samsung und mehr Eines der kleinsten 100-W-Ladegeräte für P...
Weiterlesen

So bewerten Sie die DVT/PVT-Fähigkeit eines Anbieters mobiler Ladegeräte
Bei der Auswahl eines Smartphone-Ladegerät-Herstellers können Käufer praktische Fragen stellen.
Über TVT - Fragen Sie:
Wie validieren Sie neue Ladegerätdesigns?
Sind Hochlasttests enthalten?
Werden thermische Tests durchgeführt?
Wie wird mit Designfehlern umgegangen?

Über PVT - Fragen Sie:
Führen Sie vor der Massenproduktion eine Pilotproduktion durch?
Wie überprüfen Sie die Produktionskonsistenz?
Wie kontrollieren Sie technische Änderungen?
Wie verfolgen Sie Produktionsprobleme?

Die Antworten offenbaren oft die Reife des Lieferanten.Eine Fabrik, die sich nur auf Preis und Produktionsmenge konzentriert, verfügt möglicherweise nicht über die gleichen Entwicklungsfähigkeiten wie eine Fabrik mit einem vollständigen NPI-System.
Verwandte Lektüre: Audit-Leitfaden zur Ladegerät-Fabrik: Was OEM-Käufer überprüfen sollten

Häufige Fehler bei TVT und PVT
Fehler 1: Zu früh mit der Produktion beginnen
Einige Unternehmen überstürzen den Prototypen direkt in die Massenproduktion.Dies kann später zu teuren Problemen führen.

Fehler 2: Nur den Prototyp testen
Ein Prototyp ist nicht immer repräsentativ für die Produktionsrealität.Auch der Herstellungsprozess muss validiert werden.

Fehler 3: Die thermische Leistung ignorieren
Insbesondere bei kompakten Hochleistungsladegeräten sollten thermische Probleme frühzeitig behoben werden.

Fehler 4: Unkontrollierte Komponentenänderungen zulassen
Kleine Änderungen können zu unerwarteten Qualitätsrisiken führen.

Fehler 5: PVT als einfachen Probelauf behandeln
Bei PVT geht es nicht nur um die Herstellung von Mustern.Es geht darum zu beweisen, dass das Produktionssystem bereit ist.

DVT/PVT in der modernen GaN-Ladegerätentwicklung
Da die Ladegerätetechnologie immer fortschrittlicher wird, wird die Validierung immer wichtiger.Moderne Produkte wie:
• 65-W-GaN-Ladegeräte.
• 100-W-USB-C-PD-Ladegeräte.
• 140-W-PD-3.1-Ladegeräte.
• Tischladegeräte mit mehreren Anschlüssen.
Alle erfordern eine sorgfältige technische Validierung.

Höhere Leistungsdichte bedeutet:
• Geringerer Designspielraum.
• Mehr thermische Herausforderungen.
• Höhere Bauteilbeanspruchung.
• Komplizierteres Energiemanagement.
DVT und PVT bieten strukturierte Kontrollpunkte, um diese Risiken zu reduzieren.
Verwandte Lektüre: NPI-Prozess für die Herstellung von Ladegeräten: Vom Produktkonzept bis zur Massenproduktion

Letzte Gedanken
Ein erfolgreiches Ladegerät ist nicht erst dann entstanden, wenn der erste Prototyp funktioniert.Es wird erstellt, wenn das Design validiert wurde und das Werk bewiesen hat, dass es dieses Design konsistent herstellen kann.
DVT-Antworten: „Ist dieses Ladegerät richtig konstruiert?“
PVT-Antworten: „Können wir dieses Ladegerät im großen Maßstab korrekt produzieren?“
Beides sind wesentliche Bestandteile der professionellen Ladegeräteentwicklung.

Für OEM- und ODM-Käufer bietet das Verständnis von DVT und PVT eine klarere Möglichkeit, die Leistungsfähigkeit des Lieferanten zu bewerten.Eine zuverlässige Ladegerätefabrik ist nicht nur ein Unternehmen, das Produktionsanlagen besitzt.
Es ist ein Unternehmen, das Folgendes versteht:
• Produktentwicklung.
• Validierung.
• Fertigungskontrolle.
• Qualitätsverbesserung.
• Konstanz in der Massenproduktion.
Dieser Unterschied wird besonders wichtig, da sich der Markt hin zu kleineren, schnelleren und leistungsstärkeren Ladeprodukten bewegt.

Häufig gestellte Fragen
F1: Was ist DVT bei der Herstellung von Ladegeräten?
Der DVT (Design Validation Test) überprüft, ob das Design eines Ladegeräts seine elektrischen, thermischen, Sicherheits- und Zuverlässigkeitsanforderungen erfüllt.

F2: Was ist PVT bei der Herstellung von Ladegeräten?
PVT (Production Validation Test) überprüft, ob eine Fabrik das validierte Ladegerätdesign konsistent herstellen kann.

F3: Was ist der Unterschied zwischen TVT und PVT?
DVT validiert das Produktdesign, während PVT den Herstellungsprozess validiert.

F4: Warum ist DVT für GaN-Ladegeräte wichtig?
GaN-Ladegeräte haben eine höhere Leistungsdichte, weshalb die thermische, elektrische und Zuverlässigkeitsvalidierung besonders wichtig ist.

F5: Warum kann ein Ladegerät die DVT bestehen, aber die PVT nicht bestehen?
Denn das Design funktioniert möglicherweise korrekt, während im Produktionsprozess Probleme wie Montageabweichungen oder Probleme bei der Prozesssteuerung auftreten.

F6: Was ist eine goldene Probe?
Ein Golden Sample ist eine anerkannte Referenzeinheit, die als Standard für die Produktionskonsistenz dient.

F7: Warum sollten sich OEM-Käufer für DVT und PVT interessieren?
Sie tragen dazu bei, Produktionsrisiken zu reduzieren, die Konsistenz zu verbessern und das Vertrauen vor der Massenproduktion zu erhöhen.

F8: Garantieren DVT und PVT null Ausfälle?
Nein. Sie reduzieren Risiken, indem sie potenzielle Probleme vor der Massenproduktion identifizieren und lösen.


Bewertet von:Zonsan  R&D Team  –  Lucas Wang und Linda
Technische Bewertung:Lade- und Stromversorgungslösungen
Zuletzt bewertet:[25. August 2026]
