Kompromisse bei der Technik von GaN-Ladegeräten: Leistungsdichte, Effizienz, Größe und Zuverlässigkeit ausgleichen
Informationsanbieter: Michael Chen und Luke (Ingenieur)

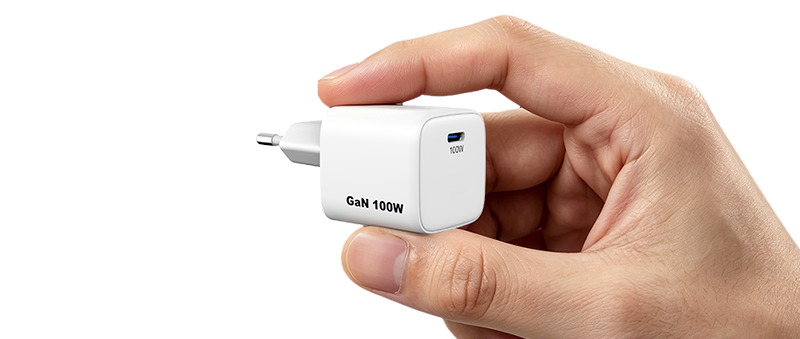

Ein kleineres GaN-Ladegerät mit höherer Nennleistung scheint möglicherweise eine offensichtliche Verbesserung zu sein.Im Ingenieurwesen ist die Entscheidung jedoch selten so einfach.
Wenn das Design eines Ladegeräts kompakter wird, haben Ingenieure weniger Spielraum für Komponentenplatzierung, Isolierung, Wärmeübertragung und mechanische Toleranzen.Eine Erhöhung der Ausgangsleistung kann zu weiteren Anforderungen an die Leistungsstufe, den Transformator, das PCB-Layout und das Wärmesystem führen.Die Verbesserung einer Spezifikation kann daher die Verwaltung eines anderen Teils des Entwurfs erschweren.
Kompromisse bei der Technik von GaN-Ladegeräten sind die Entscheidungen, die Ingenieure treffen, wenn sie Leistungsdichte, Umwandlungseffizienz, Produktgröße, Temperatur, elektrische Leistung, Kosten und langfristige Zuverlässigkeit in Einklang bringen.Das Ziel besteht nicht darin, eine Spezifikation um jeden Preis zu maximieren, sondern ein Ladegerät zu entwickeln, das seine beabsichtigten Betriebsanforderungen erfüllt und konsistent hergestellt werden kann.
Für OEM- und ODM-Käufer hilft das Verständnis dieser Kompromisse dabei, eine Produktanfrage in eine umsetzbare technische Spezifikation umzuwandeln.
Warum GaN technische Einschränkungen nicht beseitigt
Leistungsgeräte aus Galliumnitrid (GaN) können bei hohen Frequenzen schalten und unterstützen kompakte, effiziente Leistungsumwandlungsdesigns.Sie geben Ingenieuren mehr Flexibilität bei der Reduzierung der Größe eines Ladegeräts oder der Erhöhung seiner Leistungsdichte.
Allerdings handelt es sich bei Galliumnitrid (GaN) lediglich um eine Komponententechnologie und nicht um eine vollständige Ladelösung.Das Endprodukt hängt immer noch von der Leistungsarchitektur, Transformatoren, Kondensatoren, Gleichrichterschaltungen, Steuerschaltungen, PCB-Layout, Isolationsdesign, Gehäuse und – sofern zutreffend – Firmware oder Protokolllogik ab.Diese Elemente müssen unter der vorgesehenen Eingangsspannung, Ausgangslast und Umgebungsbedingungen des Produkts zusammenarbeiten.
Ein Design kann ein Hochleistungs-GaN-Gerät verwenden und dennoch eine schlechte Leistung erbringen, wenn die umgebende Schaltung nicht optimiert ist.Beispielsweise kann sich das Schaltverhalten auf die EMI auswirken, während die Platzierung der Komponenten und die Strompfade elektrische Verluste und Wärmeverteilung beeinflussen.
Ladegeräteingenieure bewerten das gesamte Leistungsstufensystem, anstatt sich ausschließlich auf GaN-Geräte als einzige wichtige Überlegung zu konzentrieren.
Kompromiss 1: Höhere Leistungsdichte vs. physischer Raum
Die Leistungsdichte beschreibt, wie viel Ausgangsleistung ein Design im Verhältnis zu seiner Größe liefert.Durch die Vergrößerung kann ein Ladegerät einfacher zu transportieren und für platzsparende Produkte attraktiver werden, es verringert jedoch auch den physischen Raum, der für die interne Struktur zur Verfügung steht.
In einem kompakten Gehäuse müssen Ingenieure den Transformator, die Kondensatoren, die Leistungsgeräte, die Steuerkomponenten, die Anschlüsse und die Isolationsbarrieren in einem begrenzten Volumen unterbringen.Sie müssen außerdem Montagetoleranzen und die in der geltenden Sicherheitskonstruktion erforderlichen Abstände berücksichtigen.
Ein kleineres Gehäuse erhöht die Komplexität der Schaltungsführung und Komponentenplatzierung und schränkt möglicherweise gleichzeitig die für die Wärmeableitung erforderliche Oberfläche und Wärmeleitungspfade ein.Die eigentliche Frage, die es wert ist, untersucht zu werden, lautet nicht einfach: „Kann dieses Ladegerät kleiner gemacht werden?“sondern vielmehr: „Kann es kleiner gemacht werden und gleichzeitig alle elektrischen, thermischen, mechanischen und Sicherheitsanforderungen erfüllen?“
Bei einem OEM-Projekt hängt die Antwort von der angestrebten Nennleistung, der Anschlusskonfiguration, dem Steckertyp, den Gehäuseabmessungen und den erforderlichen Betriebsbedingungen ab.Diese sollten besprochen werden, bevor das mechanische Design als endgültig betrachtet wird.
Kompromiss 2: Effizienz vs. Kosten und Komplexität
Eine höhere Umwandlungseffizienz bedeutet, dass während des Betriebs weniger Energie verloren geht.Bei einem Ladegerät bedeutet dies, dass unter bestimmten Ausgangsbedingungen weniger Abwärme erzeugt wird.
Allerdings wird die Effizienz nicht durch eine einzelne Komponente bestimmt;Vielmehr hängt es von Faktoren wie Schaltverlusten, Leitungsverlusten, Transformatordesign, Gleichrichtungsmethoden, Steuerungsstrategien und dem spezifischen Betriebspunkt ab.Komponenten, die unter einer Lastbedingung optimal funktionieren, müssen unter einer anderen Lastbedingung nicht unbedingt genauso gut funktionieren.
Daher bewerten Ingenieure die Effizienz unter den für das Produkt wichtigen Bedingungen, anstatt sich auf einen Spitzenwert zu verlassen.Ein für Laptops bestimmtes Ladegerät kann längere Zeit mit unterschiedlichen Leistungsstufen arbeiten, wenn sich der Zustand des Akkus des Geräts ändert.Ein Multi-Port-Modell kann mit mehreren Kombinationen angeschlossener Lasten betrieben werden.
Um die Effizienz zu verbessern, sind möglicherweise andere Komponenten, eine überarbeitete Schaltung oder strengere Layoutbeschränkungen erforderlich.Diese Änderungen können sich auf die Stücklistenkosten, die Designkomplexität und den Überprüfungsaufwand auswirken.
Für Käufer sind etwas niedrigere Komponentenkosten nicht unbedingt eine bessere wirtschaftliche Entscheidung, wenn dadurch mehr Wärme entsteht, die Betriebsmarge sinkt oder die Validierung des Produkts schwieriger wird.Der relevante Vergleich erfolgt zwischen kompletten Designoptionen, nicht einzelnen Komponentenpreisen.
Kompromiss 3: Kleinere Größe vs. thermischer Spielraum
Der Wärmespielraum ist der Raum zwischen den im Betrieb erreichten Temperaturen und den für die Komponenten und das Produkt geltenden Grenzwerten.Dies ist wichtig, da die Betriebsbedingungen variieren: Eingangsspannung, Last, Umgebungstemperatur, Gehäusegeometrie und die Position von Objekten in der Nähe können die Wärmeübertragung beeinflussen.
Ein kompaktes GaN-Ladegerät kann effizient sein und erfordert dennoch ein sorgfältiges thermisches Design.Ein höherer Wirkungsgrad verringert Verluste, beseitigt sie jedoch nicht.Diese Verluste konzentrieren sich in einem kleinen Gehäuse.
Ingenieure müssen beurteilen, wo Wärme erzeugt wird, wie sie sich durch die Leiterplatte und die internen Materialien bewegt und wie das Gehäuse sie abgibt.Komponententemperatur und Außenoberflächentemperatur hängen zusammen, es handelt sich jedoch nicht um dieselbe Messung.
Ein Design, das einen kurzen Funktionstest besteht, muss möglicherweise noch einer weiteren Bewertung unter Dauerlast oder anderen definierten Testbedingungen unterzogen werden.Die thermische Überprüfung sollte den Verwendungszweck des Produkts widerspiegeln und nicht nur eine kurze Demonstration.
Eine ausführlichere Diskussion wärmebezogener Designarbeiten finden Sie unter Thermische Zuverlässigkeitstechnik für GaN-Ladegeräte.
Kompromiss 4: Schaltleistung vs. EMI-Kontrolle
GaN-Geräte können Hochfrequenzschaltung unterstützen, was dazu beiträgt, die Größe einiger magnetischer Komponenten zu reduzieren.Aber Schaltübergänge erzeugen auch elektrisches Rauschen, das Ingenieure kontrollieren müssen.
Die EMI-Leistung hängt von mehr als nur dem Halbleiter ab.Das PCB-Layout (), der Stromschleifenbereich, die Erdung, der Transformatoraufbau, die Filterkomponenten, die Abschirmung und die physikalische Beziehung zwischen verrauschten und empfindlichen Schaltkreisen sind alle von Bedeutung.
Eine Änderung, die auf eine Verbesserung der Effizienz oder eine Reduzierung der Größe abzielt, kann sich auf das elektromagnetische Verhalten auswirken.Das Verschieben einer Komponente, das Ändern eines aktuellen Pfads oder die Überarbeitung eines Filters erfordern möglicherweise eine zusätzliche Bewertung.
Dies ist einer der Gründe, warum Designänderungen in einer späten Phase teuer sein können.Wenn das mechanische Layout eingefroren wird, bevor elektrische und EMI-Probleme vollständig behoben sind, kann eine geringfügige Änderung eine weitere Testrunde auslösen.
Ein solider Engineering-Prozess berücksichtigt EMI frühzeitig und überprüft das fertige Design anhand der relevanten Anforderungen.Dabei wird nicht davon ausgegangen, dass die Verwendung von GaN automatisch die Einhaltung gewährleistet.Erfahren Sie hier auch mehr über a Schlüsselfaktor für die Schnellladeleistung: PCB-Design des Ladegeräts.
Kompromiss 5: Komponentenkosten vs. Designspielraum
Die Stückliste (BOM) für ein Ladegerät kann hinsichtlich der Kosten optimiert werden, aber die kostengünstigste Kombination ist nicht unbedingt die geeignetste.Bei der Auswahl der Komponenten müssen die elektrischen Nennwerte, Toleranzen, Temperatureigenschaften, die Verfügbarkeit der Stromversorgung und die spezifische Funktion jeder Komponente innerhalb des Stromkreises sorgfältig berücksichtigt werden.Wenn eine Komponente unter bestimmten Bedingungen bereits nahe ihrer Leistungsgrenze arbeitet, könnte jede Änderung der Eingangsspannung, der Last oder der Umgebungstemperatur zu einem unzureichenden Designspielraum führen.
Der Gestaltungsspielraum sollte nicht mit der wahllosen Überdimensionierung aller Komponenten verwechselt werden.Übermäßiger Konservatismus kann Kosten und Größe erhöhen, ohne einen nützlichen Nutzen zu bringen.Ziel ist es, auf der Grundlage der Designanforderungen, Komponentenspezifikationen, Risikobewertung und Verifizierungsergebnisse angemessene Spielräume festzulegen.
Dies ist besonders wichtig, wenn ein Käufer nach der Genehmigung des Designs einen niedrigeren Preis verlangt.Eine Kostenreduzierung, die eine Änderung einer kritischen Komponente mit sich bringt, sollte auf ihre Auswirkung auf Leistung und Zuverlässigkeit hin beurteilt und nicht nur deshalb genehmigt werden, weil das Ersatzteil elektrisch ähnlich erscheint.

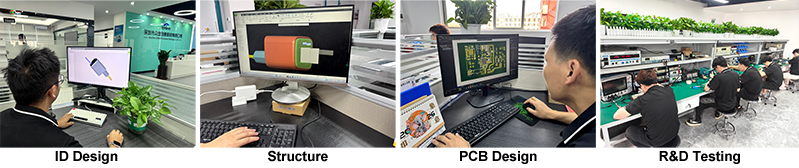

Wie Ingenieure konkurrierende Designoptionen vergleichen
In der praktischen Entwicklung von Ladegeräten benötigen Ingenieure eine Reihe definierter Prioritäten, bevor sie ein Design auswählen.
• Ausgangsanforderungen: Nennleistung, Spannungs- und Stromprofile, Anschlusskombinationen und unterstützte Ladeprotokolle.
• Mechanische Grenzen: Gehäusegröße, Steckerkonfiguration, Steckerplatzierung und Montagetoleranzen.
• Thermische Bedingungen: vorgesehener Umgebungsbereich, Dauerlastanforderungen, Temperaturgrenzen und verfügbare Wärmeübertragungspfade.
• Elektrische Leistung: Effizienz, Regulierung, Schutzverhalten und EMI-Anforderungen.
• Machbarkeit der Herstellung: Komponentenverfügbarkeit, Leiterplattenbestückung, Inspektionszugang und wiederholbare Produktion.
• Kommerzielle Einschränkungen: Zielkosten, Zertifizierungsumfang, Produktlebensdauer und erwartetes Auftragsvolumen.
Diese Anforderungen sollten zusammen betrachtet werden.Eine Designentscheidung sollte einen klaren Grund haben und ihre Konsequenzen sollten aufgezeichnet werden, wenn sie die genehmigte Produktdefinition ändert.
Was OEM-Käufer vor der Entwicklung klären sollten
Käufer müssen nicht jedes Schaltungsdetail festlegen.Sie müssen die Prioritäten des Produkts klar genug erläutern, damit Ingenieure die verfügbaren Optionen bewerten können.
Bevor mit der Entwicklung begonnen wird, klären Sie die angestrebte Wattzahl, die Anzahl der Anschlüsse, die erwarteten gleichzeitigen Lasten, Gehäusebeschränkungen, regionale Steckeranforderungen, Zielmärkte, Zertifizierungen und Kostenziele.Erklären Sie auch, ob kompakte Größe, nachhaltige Leistung, eine bestimmte Anschlusskombination oder ein bestimmter Preis die wichtigste kommerzielle Anforderung sind.
Wenn zwei Anforderungen im Widerspruch stehen, bitten Sie das Technikteam, die verfügbaren Optionen und die möglichen Auswirkungen jeder Option auf Validierung, Kosten und Produktion zu erläutern.Eine nützliche technische Diskussion identifiziert den Kompromiss, anstatt zu versprechen, dass jede Spezifikation auf einmal verbessert werden kann.
Die technische Perspektive von ZONSAN
Für einen Hersteller von Zonsan-Telefonladegeräten umfasst die GaN-Produktentwicklung mehr als nur die Auswahl eines GaN-Stromversorgungsgeräts und dessen Einbau in ein kleineres Gehäuse.Die Leistungsarchitektur, das PCB-Layout, das thermische Design, die Komponentenauswahl und die Fertigungsanforderungen müssen als ein System betrachtet werden.
ZONSAN entwickelt USB-C-Ladeprodukte für OEM- und ODM-Kunden, wobei die Produktanforderungen je nach Ausgangsleistung, Anschlussanordnung, Gehäuse, Steckertyp und Zielmarkt variieren.Für ein neues Projekt sollten die entsprechenden Designprioritäten anhand der Kundenspezifikation festgelegt und durch technische Überprüfung und Produktvalidierung bestätigt werden.
Wenn Sie ein kompaktes GaN-Ladegerät oder ein USB-C-Modell mit höherer Leistung planen, geben Sie in der Anfragephase das gewünschte Ausgangsprofil, die Portkonfiguration, die Größenbeschränkungen und den Zielmarkt an.Mithilfe dieser Details lässt sich feststellen, welche Design-Kompromisse berücksichtigt werden müssen, bevor das Projekt voranschreitet.
Letzte Gedanken
GaN bietet Ladegeräteingenieuren mehr Möglichkeiten für den Bau kompakter und effizienter Produkte, beseitigt jedoch nicht die Notwendigkeit, konkurrierende Anforderungen auszugleichen.Leistungsdichte, Effizienz, thermische Marge, EMI, Komponentenkosten und Machbarkeit der Herstellung bleiben miteinander verbunden.
Das stärkste Design ist nicht unbedingt das kleinste oder das mit der höchsten Headline-Spezifikation.Es ist das Design, das den tatsächlichen Anforderungen des Produkts entspricht, ordnungsgemäß überprüft wurde und konsistent produziert werden kann.
FAQ
F1: Macht GaN ein Ladegerät automatisch kleiner?
Nein. GaN kann höhere Schaltfrequenzen und kompaktere Leistungsumwandlungsdesigns unterstützen, aber die endgültige Größe hängt auch vom Transformator, der Filterung, dem thermischen Design, den Isolationsanforderungen, der Anschlussanordnung und dem Gehäuse ab.
F2: Läuft ein GaN-Ladegerät mit höherem Wirkungsgrad immer kühler?
Nicht unbedingt.Ein höherer Wirkungsgrad kann Umwandlungsverluste reduzieren, aber die Temperatur hängt auch von der Ausgangslast, der Platzierung der internen Komponenten, der Gehäusegröße, den Umgebungsbedingungen und den Wärmeübertragungspfaden ab.
F3: Warum ist die EMI-Kontrolle beim Design von GaN-Ladegeräten wichtig?
Durch schnelles Schalten kann es zu elektrischem Rauschen kommen.PCB-Layout, Strompfade, Erdung, Filterung und Komponentenplatzierung beeinflussen alle die EMI-Leistung, daher muss das gesamte Design bewertet werden.
F4: Was ist die Leistungsdichte in einem Ladegerät?
Die Leistungsdichte beschreibt die abgegebene Ausgangsleistung im Verhältnis zur physischen Größe des Ladegeräts.Eine höhere Leistungsdichte kann die Produktgröße verringern, stellt jedoch unter Umständen höhere Anforderungen an das thermische, Layout- und Isolationsdesign.
F5: Kann ein Ladegerät kleiner gemacht werden, ohne dass sich seine Leistung ändert?
Manchmal, aber es hängt vom ursprünglichen Design und den verfügbaren Rändern ab.Ein kleineres Gehäuse erfordert möglicherweise Änderungen an der Komponentenplatzierung, den Wärmepfaden oder der Stromversorgungsarchitektur, gefolgt von einer entsprechenden Überprüfung.
F6: Warum wirken sich die Komponentenkosten auf die Ladegerätetechnik aus?
Die Komponentenkosten beeinflussen die Stückliste, aber Ersatzteile müssen auch elektrische, thermische, Verfügbarkeits- und Zuverlässigkeitsanforderungen erfüllen.Ein niedrigerer Preis allein beweist nicht, dass ein Ersatz geeignet ist.
F7: Was sollten OEM-Käufer bereitstellen, bevor sie ein GaN-Ladegerät-Design anfordern?
Zu den nützlichen Eingaben gehören Zielleistung, Portkonfiguration, erwartete gleichzeitige Lasten, Gehäusegrenzen, Steckertyp, Zielmärkte, erforderliche Zertifizierungen und Zielkosten.
F8: Wie kann ein Zonsan-Hersteller bestätigen, dass das Design eines GaN-Ladegeräts produktionsreif ist?
Die Bereitschaft hängt von den definierten Anforderungen und dem Verifizierungsplan des Projekts ab.Das Design sollte vor der Freigabe für die Massenproduktion auf elektrische Leistung, thermisches Verhalten, elektromagnetische Störungen, Sicherheit und Machbarkeit der Herstellung geprüft werden.
