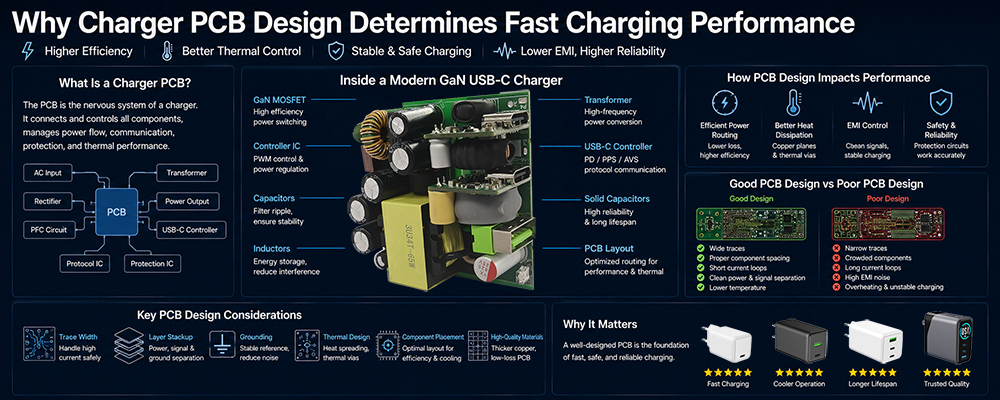

Warum das PCB-Design des Ladegeräts die Schnellladeleistung bestimmt

Was ist eine Ladegerätplatine?
Eine PCB (Printed Circuit Board) ist die interne Platine, die alle Ladegerätkomponenten elektrisch miteinander verbindet.
Dazu gehört:
• Transformatoren
• Kondensatoren
• MOSFETs
• Protokoll-ICs
• Gleichrichter
• USB-C-Controller
• Thermosensoren
Die Leiterplatte bestimmt, wie sich der Strom durch das Ladegerät bewegt.
Bei modernen Schnellladegeräten wirkt sich das PCB-Design direkt auf Folgendes aus:
• Effizienz
• Ladegeschwindigkeit
• Temperatur
• Zuverlässigkeit
• EMI-Leistung
• Langzeitbeständigkeit

Warum PCB-Design im GaN-Zeitalter wichtiger wurde
Herkömmliche Silizium-Ladegeräte betrieben bei:
• geringere Schaltfrequenzen
• geringere Leistungsdichte
was das PCB-Layout etwas nachsichtiger machte.

Moderne GaN-Ladegeräte arbeiten jedoch mit:
• deutlich höhere Schaltgeschwindigkeiten
• deutlich dichtere interne Layouts
• höhere thermische Konzentration
Dadurch entsteht: weitaus strengere Anforderungen an die Leiterplattentechnik.
Schlechtes PCB-Design in GaN-Ladegeräten kann Folgendes verursachen:
• übermäßige Hitze
• Instabiler Ladevorgang
• EMI-Probleme
• Protokollinstabilität
• verringerte Effizienz

Warum Hochleistungsladegeräte eine bessere PCB-Technik benötigen
Wenn Ladegeräte wechseln von:
• 20W
zu:
• 65W / 100W / 140W / 240W PD3.1-Systeme
Der interne Stromfluss nimmt dramatisch zu.

Höherer Strom bedeutet:
• mehr Wärme
• stärkere elektromagnetische Störungen
• Engere Abstandsprobleme
• höhere thermische Belastung
Aus diesem Grund investieren professionelle Ladegerätehersteller enorme Anstrengungen in die Optimierung: PCB-Layouts.

Wie sich das PCB-Layout auf die Ladeeffizienz auswirkt
Strom, der durch PCB-Leiterbahnen fließt, erzeugt Widerstand.
Ein schlechtes Routing-Design kann zu Folgendem führen:
• Leistungsverlust
• Wärmestau
• Spannungsinstabilität
Gute PCB-Layouts reduzieren:
• Widerstand
• Signalrauschen
• unnötiger Leistungsverlust
was verbessert: Ladeeffizienz.
Selbst kleine Effizienzgewinne werden äußerst wichtig in:
• kompakte GaN-Ladegeräte
• Desktop-Ladegeräte mit hoher Dichte
• Multi-Port-USB-C-Systeme

Warum die Breite der Leiterplattenbahnen wichtig ist
PCB-Leiterbahnen wirken wie elektrische Autobahnen.
Wenn die Spuren zu schmal sind:
• Widerstand steigt
• Temperatur steigt
• Spannungsabfälle werden schlimmer

Hochleistungsladegeräte benötigen daher:
• breitere Stromleitungen
• optimierte Kupferdicke
• kontrollierte Stromverteilung
insbesondere in:
• 100 W+
• 140 W
• 240-W-PD3.1-Ladegeräte

Warum die PCB-Schichtstruktur wichtig ist
Moderne Schnellladegeräte verwenden häufig: mehrschichtige Leiterplatten.
Zusätzliche Schichten helfen bei der Trennung:
• Stromkreise
• Signalstromkreise
• Erdungssysteme
• Thermalpfade

Das verbessert:
• EMI-Kontrolle
• Wärmeverteilung
• Signalstabilität
• Protokollkommunikation

insbesondere für:
• PPS
• PD3.1
• AVS-Systeme

Wie sich das PCB-Design auf die Wärmeableitung auswirkt
Die Wärmetechnik ist stark mit der Leiterplattenstruktur verbunden.
Die Leiterplatte hilft dabei, die Wärme abzuleiten von:
• MOSFETs
• Transformatoren
• Gleichrichter
• Protokoll-ICs

Gutes PCB-Thermodesign nutzt:
• Kupferflächen
• thermische Vias
• Wärmeverteilungszonen
• optimierte Bauteilabstände
Schlechte Layouts speichern die Wärme im Inneren.
Dies führt häufig zu Folgendem: Ladedrosselung.

Warum die Platzierung von Komponenten wichtig ist
Die Platzierung der Komponenten in Ladegeräten ist äußerst strategisch.
Komponenten mit hoher Hitze dürfen nicht zu dicht beieinander liegen.
Ansonsten:
• Lokale Hotspots entstehen
• Effizienzverluste
• Die Langzeitzuverlässigkeit nimmt ab

Professionelle PCB-Ingenieure optimieren sorgfältig:
• Platzierung des Transformators
• Kondensatorabstand
• IC-Positionierung
• thermische Luftströmungswege
vor allem drinnen: ultrakompakte GaN-Ladegeräte
wo der Innenraum äußerst begrenzt ist.

Warum die EMI-Kontrolle eine große Herausforderung für Leiterplatten darstellt
Schnelle Schaltfrequenzen erzeugen: elektromagnetische Störungen (EMI).
Eine schlechte EMI-Kontrolle kann Folgendes verursachen:
• Instabiler Ladevorgang
• Touchscreen-Störungen
• Kommunikationsfehler
• Zertifizierungsfehler

PCB-Ingenieure entwerfen daher:
• Erdungsstrukturen
• Isolationsabstand
• Signalrouting-Pfade
• Abschirmbereiche
um EMI-Emissionen zu reduzieren.
Dies wird immer wichtiger in:
• PD3.1
• AVS
• AI-Laptop-Ladesysteme

Warum Multi-Port-Ladegeräte viel schwieriger zu entwerfen sind
Single-Port-Ladegeräte sind relativ einfach im Vergleich zu: Tischladegeräte mit mehreren Anschlüssen.
Ein 4-Port-GaN-Ladegerät kann Folgendes umfassen:
• dynamische Leistungsverteilung
• mehrere Protokollverhandlungen
• gleichzeitige thermische Belastungen
• Komplexes PCB-Routing

Die Leiterplatte muss koordinieren:
• Machtteilung
• Spannungsregelung
• Protokollkommunikation
über alle Ports gleichzeitig.
Dies erhöht die Komplexität der Leiterplattenentwicklung erheblich.

Warum günstige Ladegeräte oft intern versagen
Kostengünstige Ladegeräte vereinfachen häufig das PCB-Design, um die Kosten zu senken.
Zu den gängigen Abkürzungen gehören:
• dünnere Kupferschichten
• schlechter thermischer Abstand
• Schwache EMI-Filterung
• vereinfachte Erdung
• minderwertige PCB-Materialien

Diese Verknüpfungen können Folgendes verursachen:
• Überhitzung
• Instabiler Ladevorgang
• kürzere Lebensdauer
• höhere Ausfallraten
insbesondere bei dauerhaftem Hochleistungsbetrieb.

Warum PD3.1 und AVS die PCB-Komplexität erhöhen
PD3.1 führt ein: EPR (Erweiterter Leistungsbereich)
bis zu: 240W.
Inzwischen: AVS
fügt dynamische Spannungsregelung hinzu.

Dadurch entsteht:
• höhere thermische Belastung
• mehr Protokollkommunikation
• mehr Spannungsübergänge
• höhere Signalkomplexität
Zukünftige PCB-Designs müssen daher Folgendes unterstützen:
• Intelligentere Leistungsregulierung
• bessere EMI-Unterdrückung
• Präzisere Wärmetechnik

Warum KI-Laptop-Ladegeräte das PCB-Design weiter vorantreiben werden
KI-Laptops erzeugen hochdynamische Arbeitslasten, die Folgendes umfassen:
• CPU-Auslastung
• GPU-Beschleunigung
• neuronale Verarbeitung
• schnelle Leistungsschwankungen

Dies erfordert Ladegeräte mit:
• schnellere Reaktionsgeschwindigkeit
• Sauberere Signalsteuerung
• Stabiles Transientenhandling
Die PCB-Architektur wird immer wichtiger für: KI-Ladesysteme der nächsten Generation.

ZONSANs Perspektive auf die Entwicklung von Ladegerät-Leiterplatten
Als professioneller Hersteller von GaN-Ladegeräten und OEM-Lieferant von USB-C-Ladegeräten betrachtet Zonsan Power die Leiterplattentechnik als eine der zentralen Grundlagen für die Leistung von Ladegeräten.
Speziell für:
• 65W
• 100 W
• 140-W-PD3.1-Ladegeräte

Die Optimierung des PCB-Layouts wirkt sich direkt auf Folgendes aus:
• thermische Stabilität
• Ladekonsistenz
• EMI-Leistung
• langfristige Zuverlässigkeit

Moderne GaN-Ladegeräte mit hoher Dichte erfordern eine enge Zusammenarbeit zwischen:
• PCB-Ingenieure
• Wärmetechniker
• Protokollteams
• Transformatorkonstrukteure
um eine kompakte Größe bei gleichzeitig stabiler Ladeleistung zu erreichen.
Da sich die Ladesysteme weiter entwickeln in Richtung:
• AVS
• Aufladen von KI-Laptops
• Intelligente Leistungsverteilung
Die Komplexität der Leiterplattenentwicklung wird weiterhin rasant zunehmen.

Warum PCB-Design zu einem Wettbewerbsvorteil wird
Die Ladebranche tritt in eine Ära ein, in der:Technische Qualität ist wichtiger als Marketingzahlen.
Zukünftige Ladegeräte werden zunehmend konkurrieren in:
• Effizienz
• thermische Stabilität
• Kompatibilität
• Zuverlässigkeit
• Intelligentes Leistungsverhalten
statt: Watt allein.
Und das PCB-Design steht im Mittelpunkt all dieser Faktoren.

Letzte Gedanken
Das PCB-Design ist einer der wichtigsten – und doch am wenigsten sichtbaren – Aspekte der modernen Ladegerätetechnik.
Eine gut gestaltete Leiterplatte verbessert:
• Ladeeffizienz
• Wärmeleistung
• Protokollstabilität
• EMI-Kontrolle
• langfristige Zuverlässigkeit
Während sich USB-C-Ökosysteme weiterentwickeln:
• PD3.1
• AVS
• KI-Aufladung
• GaN-Systeme mit hoher Dichte
Die Leiterplattentechnik wird noch wichtiger.
Denn beim modernen Schnellladen: Der eigentliche Leistungsunterschied verbirgt sich oft im Inneren der Platine selbst.
