Wie EMI die Leistung des Ladegeräts beeinflusst: Entwicklung stabiler, sicherer und konformer USB-C-Ladegeräte

2026-07-13 —— Warum elektromagnetische Störungen eine der größten Herausforderungen im modernen Ladegerätdesign sind

Schnelle Antwort (Featured Snippet)
Elektromagnetische Interferenz (EMI) ist unerwünschtes elektrisches Rauschen, das durch Hochfrequenz-Schaltkreise in einem Ladegerät erzeugt wird.Wenn EMI nicht ordnungsgemäß kontrolliert wird, kann sie die Ladestabilität verringern, elektronische Geräte in der Nähe stören, Zertifizierungsfehler erhöhen und die langfristige Zuverlässigkeit negativ beeinflussen.Professionelle Ladegerätehersteller reduzieren EMI durch optimiertes PCB-Layout, Transformatordesign, Erdungsstrategie, Filterschaltungen und umfangreiche EMV-Tests vor der Massenproduktion.

Wichtige Erkenntnisse
• Jedes Schaltladegerät erzeugt elektromagnetische Störungen.
• EMI kann nicht beseitigt werden, sie kann jedoch durch technische Maßnahmen effektiv kontrolliert werden.
• PCB-Layout, Transformatorkonstruktion und Filterdesign arbeiten zusammen, um EMI zu reduzieren.
• Eine schlechte EMI-Kontrolle führt häufig zu Zertifizierungsfehlern und wiederholten Überarbeitungen von Prototypen.
• Professionelle Ladegerätefabriken berücksichtigen EMI bereits in den frühesten Phasen der Produktentwicklung, anstatt sie als letztes Testproblem zu behandeln.

Einführung
Moderne USB-C-Ladegeräte sind bemerkenswert kompakt.
Ein Ladegerät, das bequem in Ihre Tasche passt, kann jetzt 65 W, 100 W oder sogar 140 W Leistung liefern und unterstützt gleichzeitig mehrere Ladeprotokolle.
Dieses Leistungsniveau ist nur möglich, weil heutige Ladegeräte mit sehr hohen Schaltfrequenzen arbeiten.

Allerdings geht jede Verbesserung mit einem Kompromiss einher.
Höhere Schaltfrequenzen verbessern den Wirkungsgrad und verringern die Größe des Transformators, erzeugen aber auch unerwünschte elektrische Störungen.
Ingenieure bezeichnen dieses Rauschen als elektromagnetische Interferenz oder EMI.
Obwohl Benutzer elektromagnetische Störungen selten direkt bemerken, stellen sie eine der größten technischen Herausforderungen jedes modernen Ladegeräts dar.

Eine schlechte EMI-Kontrolle kann weit mehr als nur Zertifizierungsergebnisse beeinflussen.
Dies kann die Signalinstabilität erhöhen, die Ladekonsistenz verringern, die Elektronik in der Nähe stören und sogar zu einer zusätzlichen Wärmeentwicklung im Ladegerät beitragen.
Für Ingenieure geht es bei der Reduzierung elektromagnetischer Störungen nicht um die Lösung eines einzelnen Problems.
Es geht darum, Effizienz, Sicherheit, thermische Leistung, Herstellbarkeit und Einhaltung gesetzlicher Vorschriften gleichzeitig in Einklang zu bringen.


Was ist EMI?
EMI bezieht sich auf unerwünschte elektromagnetische Energie, die während des normalen Schaltkreisbetriebs erzeugt wird.
In einem Schnellladegerät schalten sich Stromversorgungsgeräte jede Sekunde Hunderttausende Male ein und aus.
Bei jedem Schaltvorgang entstehen schnell wechselnde Spannungen und Ströme.
Diese schnellen Übergänge erzeugen elektromagnetische Energie, die sich ausbreitet durch:
• PCB-Spuren
• Transformatorwicklungen
• Stromkabel
• Interne Verkabelung
• Die Umgebungsluft
Nicht die gesamte Energie erreicht Ihre Geräte.
Ein Großteil davon verbleibt im Ladegerät.

Wenn das Design jedoch nicht richtig optimiert ist, kann ein Teil dieser Geräusche entweichen und benachbarte elektronische Geräte stören.
Aus diesem Grund muss jedes in regulierten Märkten verkaufte Ladegerät strenge EMV-Standards (elektromagnetische Verträglichkeit) erfüllen, bevor es zertifiziert werden kann.

Benutzerdefiniertes 100-W-GaN-Schnellladegerät Typ C 2C1A Multi-Port-Wandladegerät für iPhone Samsung und Laptop Macbook |ZX-3U37T Das ZX-3U37T ist ein leistungsstarkes 100-W-GaN-Schnellladegerät mit 2 USB-C-Anschlüssen und 1 USB-A-Anschluss, das für das schnelle Laden mehrerer Geräte und die Stromversorgung von Laptops entwickelt wurde.

Dieses 100-W-USB-C-Wandladegerät wurde für die Herstellung von OEM-Ladegeräten und die Markenanpassung entwickelt und kombiniert hohe Ausgangsleistung, intelligente Stromverteilung und kompaktes GaN-Design. Damit ist es ideal für moderne Benutzer, die ein effizientes Laden von Smartphones, Tablets und Laptops benötigen.
Weiterlesen

EMI ist ein natürliches Nebenprodukt der Hochgeschwindigkeits-Leistungsumwandlung
Viele Menschen glauben fälschlicherweise, dass elektromagnetische Störungen durch mangelhafte Herstellung verursacht werden.
Tatsächlich erzeugt jedes Schaltnetzteil elektromagnetische Störungen.
Selbst das hochwertigste Ladegerät einer weltweit führenden Marke erzeugt elektromagnetisches Rauschen.

Der Unterschied liegt darin, wie effektiv dieser Lärm bekämpft wird.
Professionelle Ingenieure konzentrieren sich darauf, EMI auf ein akzeptables Maß zu reduzieren, anstatt zu versuchen, sie vollständig zu beseitigen.
Mit zunehmender Ladeleistung wird die EMI-Kontrolle noch anspruchsvoller.
Ein kompaktes 20-W-Ladegerät kann relativ einfach zu optimieren sein.
Ein 100-W-GaN-Ladegerät mit mehreren Anschlüssen enthält jedoch:
• Höhere Schaltströme
• Komplexeres PCB-Routing
• Zusätzliche Kommunikationskreise
• Höhere thermische Dichte
• Mehrere Stromumwandlungspfade
Jeder dieser Faktoren erhöht die Komplexität der EMI-Optimierung.

Leitungsgebundene EMI vs. abgestrahlte EMI
Ingenieure klassifizieren EMI im Allgemeinen in zwei Kategorien.
Durchgeführte EMI
Geleitete elektromagnetische Störungen breiten sich über elektrische Leiter wie Stromleitungen und USB-Kabel aus.
Diese Art von Störungen können zum Wechselstromnetz zurückkehren oder angeschlossene elektronische Geräte erreichen.

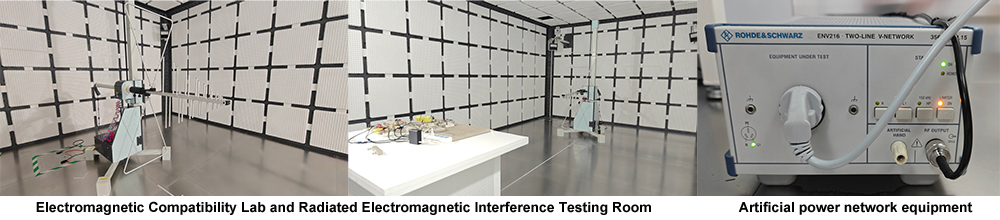

Internationale EMV-Tests legen großen Wert auf leitungsgebundene Emissionen, da übermäßiger Lärm andere Produkte beeinträchtigen kann, die an dasselbe Stromnetz angeschlossen sind.

Abgestrahlte EMI
Gestrahlte elektromagnetische Störungen breiten sich durch elektromagnetische Felder aus.
Vereinfacht ausgedrückt fungieren Teile des Ladegeräts wie winzige Antennen.
Eine schlechte Leiterplattenführung, überdimensionierte Schaltschleifen oder eine unzureichende Erdung können die abgestrahlten Emissionen erhöhen.
Obwohl Benutzer diese elektromagnetischen Felder nicht sehen können, können sie mit Prüfgeräten mit bemerkenswerter Präzision gemessen werden.
Beide Arten von EMI müssen kontrolliert werden, bevor ein Ladegerät die Zertifizierung erfolgreich bestehen kann.


Woher kommt EMI im Inneren eines Ladegeräts?
EMI wird nicht von einer einzelnen Komponente erzeugt.
Vielmehr resultiert es aus dem Zusammenspiel mehrerer zusammenarbeitender Teile.
Mehrere wichtige Quellen tragen zu EMI bei.

Hochgeschwindigkeitsschaltgeräte
Moderne GaN-Transistoren und MOSFETs schalten extrem schnell.
Schnelles Schalten verbessert die Effizienz, erhöht aber auch die Spannungsübergangsgeschwindigkeit (dv/dt) und die Stromübergangsgeschwindigkeit (di/dt), die beide zum elektromagnetischen Rauschen beitragen.
Ironischerweise erfordert die Technologie, die kleinere Ladegeräte ermöglicht, auch eine ausgefeiltere EMI-Technik.

Transformator
Wie im vorherigen Artikel erläutert, überträgt der Transformator Energie durch sich ändernde Magnetfelder.
Diese Magnetfelder sind für den Betrieb unerlässlich, werden aber auch zu einer potenziellen Quelle elektromagnetischer Emissionen, wenn Wicklungsstruktur, Abschirmung oder magnetische Kopplung nicht richtig optimiert sind.
Transformatordesign und EMI-Leistung sind daher eng miteinander verbunden.

PCB-Layout
Einer der größten Faktoren für EMI ist das PCB-Layout.
Lange Schaltschleifen, schlechte Rückstrompfade und fragmentierte Masseebenen erhöhen die unerwünschte elektromagnetische Strahlung.
Dies erklärt, warum PCB-Layoutprüfungen lange vor Beginn der EMV-Prüfung durchgeführt werden.
Das Beheben von Layoutproblemen während des Entwurfs ist weitaus einfacher als die Neugestaltung der Hardware nach Zertifizierungstests.

USB-C-Ausgangsschaltung
Obwohl die Ausgangsspannungen viel niedriger sind als die primärseitigen Schaltspannungen, erfordern USB-C-Kommunikationsschaltkreise dennoch eine sorgfältige Verlegung.
Eine stabile Stromversorgungskommunikation hängt von der Aufrechterhaltung einer sauberen Signalintegrität und der Vermeidung von Störungen durch nahegelegene Schaltkreise ab.

Warum EMI mehr als nur die Zertifizierung beeinflusst
Viele Beschaffungsteams gehen nur deshalb von EMI-Problemen aus, weil Zertifizierungslabors EMV-Tests verlangen.
In der Praxis beeinflusst EMI die Produktqualität auf verschiedene andere Arten.
Eine schlechte EMI-Kontrolle kann zu Folgendem führen:
• Reduzierte Ladestabilität
• Zeitweilige Fehler bei der USB-PD-Aushandlung
• Erhöhte Betriebstemperatur
• Höhere Schaltverluste
• Hörbares elektrisches Rauschen
• Reduzierte Langzeitzuverlässigkeit
Diese Probleme treten möglicherweise nicht sofort auf.

Stattdessen treten sie häufig bei längerem Betrieb oder unter anspruchsvollen Ladebedingungen auf.

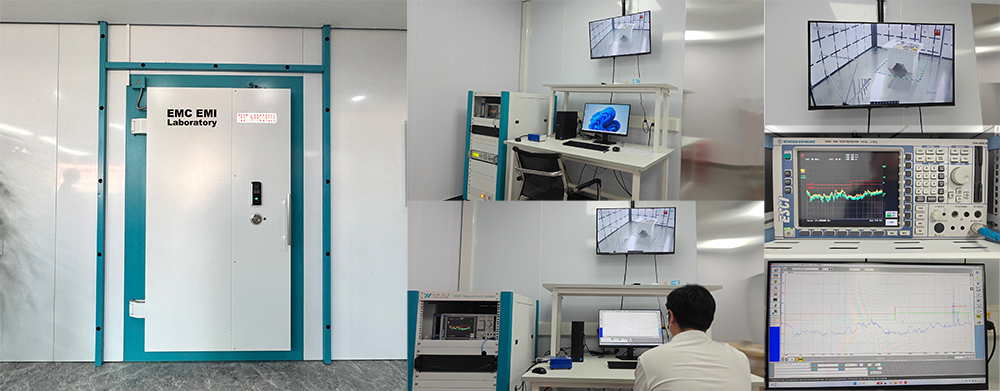

Dies ist einer der Gründe, warum professionelle Hersteller wiederholte Validierungstests durchführen, anstatt sich auf einen einzigen Zertifizierungsbericht zu verlassen.

Die EMI-Kontrolle beginnt bereits beim Produktdesign
Ein häufiges Missverständnis besteht darin, dass elektromagnetische Störungen durch das Hinzufügen weiterer Filterkomponenten behoben werden, nachdem ein Prototyp den Test nicht bestanden hat.
Erfahrene Ingenieure arbeiten selten auf diese Weise.
Eine erfolgreiche EMI-Kontrolle beginnt am Anfang der Produktentwicklung.
Bei der Definition der PCB-Architektur berücksichtigen Ingenieure bereits Folgendes:
• Strompfade wechseln
• Ground-Return-Strategie
• Platzierung des Transformators
• Filterpositionierung
• Sicherheitsabstand
• Größe der Hochfrequenzschleife

Durch die Integration dieser Prinzipien in das ursprüngliche Design erhöht sich die Wahrscheinlichkeit, die EMV-Prüfung zu bestehen, erheblich.
Der Versuch, EMI erst nach Fertigstellung der Hardware zu lösen, erfordert oft teure Neukonstruktionen und zusätzliche Prototypenzyklen.

Das PCB-Layout spielt eine größere Rolle als viele erwarten
Im vorherigen Artikel haben wir diskutiert, wie das PCB-Layout die Effizienz und thermische Leistung beeinflusst.
Sein Einfluss auf EMI ist ebenso erheblich.
Ingenieure reduzieren sorgfältig die von Hochfrequenz-Schaltschleifen umschlossene Fläche, da größere Schleifen mehr elektromagnetische Energie abstrahlen.
Masseebenen sind so konzipiert, dass sie kontrollierte Rückwege bieten und so dazu beitragen, Rauschen zu reduzieren und gleichzeitig die Signalstabilität zu verbessern.
Empfindliche Steuerkreise sind physisch von rauschbehafteten Leistungsstufen getrennt, um Störungen zu vermeiden.
Diese Entscheidungen mögen einzeln betrachtet unbedeutend erscheinen, aber zusammen bilden sie die Grundlage einer effektiven EMV-Leistung.
Für erfahrene Hardware-Ingenieure beginnt eine erfolgreiche EMI-Optimierung lange vor dem Zusammenbau des ersten Prototyps.

Wie EMI-Filter in USB-C-Ladegeräten funktionieren
Sobald die Ingenieure verstehen, wo elektromagnetische Störungen entstehen, besteht die nächste Herausforderung darin, zu verhindern, dass diese Störungen das Ladegerät verlassen.

Im Gegensatz zu dem, was viele Leute denken, besteht ein EMI-Filter nicht aus einer einzelnen Komponente.Es handelt sich um ein sorgfältig konzipiertes Netzwerk aus Induktivitäten, Kondensatoren und Schutzkomponenten, die zusammenarbeiten, um unerwünschtes Hochfrequenzrauschen zu unterdrücken und gleichzeitig den Durchgang normaler Wechselstromleistung zu ermöglichen.

Betrachten Sie es als ein Verkehrsmanagementsystem.
Strom mit 50 Hz oder 60 Hz – der Frequenz, die der Haushaltsstrom liefert – kann ungehindert in das Ladegerät fließen.Hochfrequente Schaltgeräusche werden jedoch verlangsamt, umgeleitet oder absorbiert, bevor sie zurück in das Stromnetz gelangen oder benachbarte Elektronik stören können.

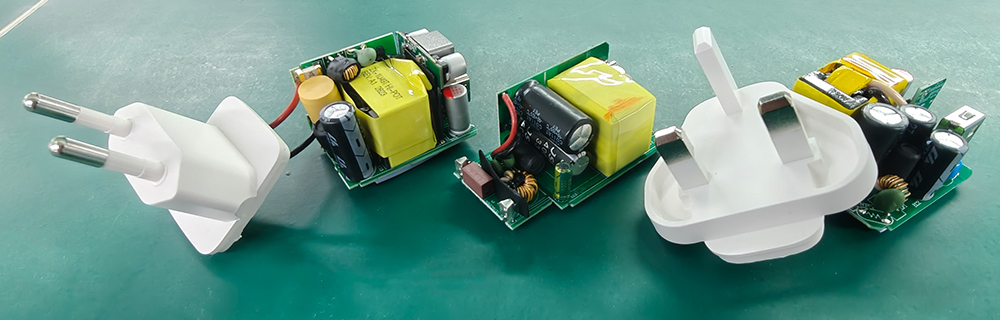

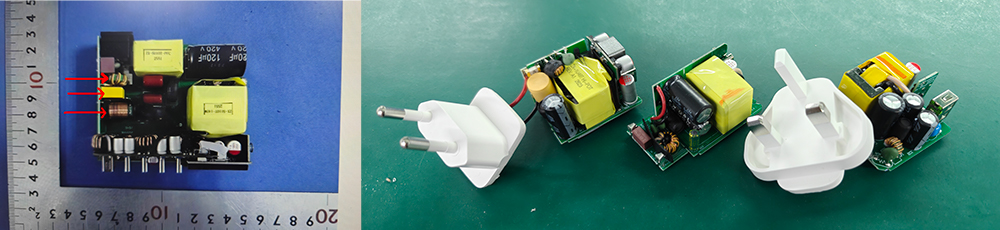

Ein typischer EMI-Filter für USB-C-Ladegeräte kann Folgendes umfassen:
• Gleichtaktdrossel
• Gegentaktinduktor
• X-Kondensator
• Y-Kondensatoren
• MOV-Überspannungsschutz
• Sicherung
Jede Komponente erfüllt eine andere Funktion, und selbst das Entfernen einer einzigen Komponente kann die EMV-Leistung erheblich beeinträchtigen.
Aus diesem Grund verfügen professionell konstruierte Ladegeräte häufig über eine ausgefeiltere Eingangsstufe als kostengünstige, nicht zertifizierte Produkte.


Warum PCB-Layout und EMI-Filter zusammenarbeiten müssen
Eines der größten Missverständnisse bei der Entwicklung von Ladegeräten besteht darin, zu glauben, dass das Hinzufügen größerer EMI-Filter automatisch EMV-Probleme löst.
In Wirklichkeit sollten Filter als letzte Verteidigungsschicht und nicht als primäre Lösung betrachtet werden.
Stellen Sie sich eine Leiterplatte mit übergroßen Schaltschleifen und schlechter Erdung vor.Selbst der hochwertigste EMI-Filter wird Schwierigkeiten haben, übermäßiges Rauschen zu kompensieren, das im Schaltkreis erzeugt wird.
Professionelle Ingenieure verfolgen daher eine klare Designphilosophie:
Reduzieren Sie Lärm an der Quelle, bevor Sie versuchen, ihn zu filtern.

Dies beinhaltet:
• Hochfrequenzstromschleifen so klein wie möglich halten.
• Optimierung der Transformatorkopplung.
• Entwerfen kontinuierlicher Bodenreferenzebenen.
• Trennung rauschender Leistungsstufen von empfindlichen Steuerkreisen.
• Positionieren Sie die EMI-Filterkomponenten sorgfältig in der Nähe des AC-Eingangs.

Erst wenn diese Grundlagen optimiert sind, erreicht der EMI-Filter seine volle Wirksamkeit.
Aus diesem Grund überprüfen erfahrene Hardware-Teams das PCB-Layout und das EMI-Filterdesign gleichzeitig, anstatt sie als unabhängige Aufgaben zu behandeln.

Häufige EMI-Designfehler bei der Entwicklung von Ladegeräten
Jedes Entwicklungsprojekt für Ladegeräte bringt einzigartige Herausforderungen mit sich, doch bei technischen Überprüfungen tauchen immer wieder mehrere EMI-bezogene Probleme auf.

1. Zu große Schaltschleifen
Große Schaltschleifen strahlen mehr elektromagnetische Energie ab.
Die Reduzierung der Schleifenfläche ist eine der einfachsten und effektivsten Möglichkeiten zur Verbesserung der EMV-Leistung.

2. Falsche Erdungsstrategie
Schlechte Erdungsverbindungen können das Gleichtaktrauschen verstärken, Steuerkreise destabilisieren und zu unvorhersehbaren EMV-Testergebnissen führen.
Das Bodendesign wird daher bereits in der frühesten Phase des PCB-Layouts geplant und nicht erst nach dem Prototypentest angepasst.

3. Platzierung des Transformators
Selbst ein hervorragender Transformator kann zu elektromagnetischen Störungen beitragen, wenn er zu nah an empfindlichen Schaltkreisen positioniert oder falsch auf der Leiterplatte verlegt wird.
Mechanische Platzierung und elektrisches Design müssen zusammenarbeiten.

4. Unvollständiges EMI-Filterdesign
Einige kostengünstige Ladegeräte senken die Herstellungskosten, indem sie Teile des EMI-Filternetzwerks vereinfachen oder weglassen.
Während das Ladegerät möglicherweise noch funktioniert, ist die Wahrscheinlichkeit, dass es unter anspruchsvollen Bedingungen zu EMV-Ausfällen oder einem instabilen Betrieb kommt, weitaus größer.

5. Konzentrieren Sie sich nur auf die Zertifizierung
Das einmalige Bestehen einer EMV-Prüfung garantiert nicht zwangsläufig eine gleichbleibende Produktqualität.
Ein robustes Ladegerät sollte über verschiedene Produktionschargen, Betriebstemperaturen und Eingangsspannungen hinweg eine stabile EMI-Leistung aufrechterhalten.
Diese Konsistenz hängt von der technischen Disziplin, der Fertigungskontrolle und der Komponentenqualität ab – nicht nur von der Zertifizierung.
