Prüfung des Innentemperaturanstiegs für Schnellladegeräte

Tatsächlich erzeugt jedes Ladegerät Wärme.
Die eigentliche Frage ist nicht, ob ein Ladegerät warm wird.

Die eigentliche Frage ist:
> Wie viel Wärme ist akzeptabel?
Und noch wichtiger:
> Wie überprüfen Ladegerätehersteller, ob ein Ladegerät unter realen Betriebsbedingungen sicher bleibt?

Hier kommt der Prüfung des Temperaturanstiegs eine entscheidende Bedeutung zu.
Für professionelle Ladegerätehersteller ist der Temperaturanstiegstest eine der wichtigsten Zuverlässigkeits- und Sicherheitsbewertungen, die vor der Massenproduktion durchgeführt werden.
In diesem Artikel erfahren Sie, wie die schnelle Temperaturprüfung von Ladegeräten funktioniert, was Ingenieure messen und warum die thermische Leistung eine so große Rolle für die Qualität des Ladegeräts spielt.



Was ist ein Temperaturanstiegstest?
Beim Temperaturanstiegstest wird gemessen, wie stark die Temperatur eines Ladegeräts beim Betrieb unter bestimmten Bedingungen ansteigt.
Im Gegensatz zu einem einfachen Funktionstest konzentriert sich der Temperaturtest auf das thermische Verhalten im Dauerbetrieb.
Ingenieure bewerten:
• Oberflächentemperatur
• Innentemperatur
• Komponenten-Hotspots
• Wärmeverteilung
• Gehäusetemperatur
Das Ziel besteht nicht darin, Wärme zu beseitigen.
Das wäre unmöglich.
Stattdessen besteht das Ziel darin, sicherzustellen, dass die Temperaturen innerhalb sicherer Designgrenzen bleiben.
Jede professionelle Ladegerätefabrik führt eine thermische Validierung durch, da übermäßige Hitze eine der Hauptursachen für langfristige Zuverlässigkeitsprobleme ist.

Warum Ladegeräte auf natürliche Weise Wärme erzeugen
Viele Verbraucher glauben, dass ein hochwertiges Ladegerät absolut kühl bleiben sollte.
In Wirklichkeit ist dies unmöglich.
Bei der Umwandlung elektrischer Energie geht ein Teil der Energie als Wärme verloren.

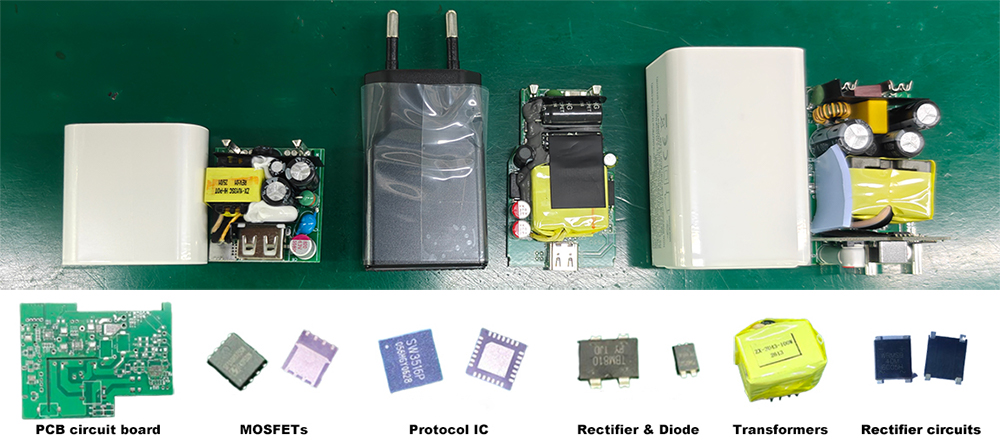

In einem modernen USB-C-Ladegerät wird Wärme erzeugt durch:
• Leistungs-ICs
• Transformatoren
• MOSFETs
• GaN-Transistoren
• Gleichrichterschaltungen & Diode

Ladegeräte mit höherer Leistung erzeugen natürlich mehr Wärmeenergie.
Zum Beispiel:
• 20-W-Ladegerät
• 25-W-Ladegerät
• 35-W-Ladegerät
• 45-W-Ladegerät
• 65-W-Ladegerät
• 100-W-Ladegerät
• 140-W-Ladegerät
alle arbeiten unter unterschiedlichen thermischen Bedingungen.
Die Herausforderung für Ingenieure besteht nicht darin, die Wärmeentwicklung zu vermeiden.
Die Herausforderung besteht darin, es effektiv zu kontrollieren.



Warum Wärme so wichtig ist
Hitze beeinflusst nahezu jeden Aspekt der Ladegerätleistung.
Höhere Temperaturen können Folgendes beschleunigen:
• Alterung des Kondensators
• Materialverschlechterung
• Lötermüdung
• Effizienzverlust
• Bauteilbeanspruchung

Im Laufe der Zeit kann übermäßige Hitze Folgendes reduzieren:
• Lebensdauer des Ladegeräts
• Ladestabilität
• Zuverlässigkeit
• Sicherheitsmargen
Deshalb ist die Wärmetechnik zu einer der wichtigsten Disziplinen in der modernen Ladegeräteentwicklung geworden.
Bei Schnellladegeräten entscheidet oft das Wärmemanagement darüber, ob ein Produkt jahrelang zuverlässig funktioniert oder vorzeitig ausfällt.

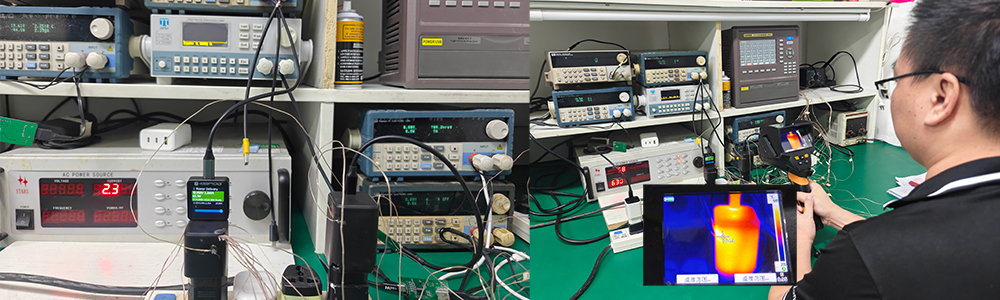

Wie Temperaturanstiegstests durchgeführt werden
Professionelle Ladegerätehersteller testen Produkte typischerweise unter Volllast-Betriebsbedingungen.
Das Ladegerät ist an eine elektronische Last angeschlossen, die kontinuierlich Strom bezieht.
Zum Beispiel:
Ein 65-W-Ladegerät kann betrieben werden bei:
• 65 W Leistung
• Längere Laufzeit
• Kontrollierte Umgebungstemperatur
Die Ingenieure überwachen die Temperatur während des gesamten Tests kontinuierlich.
Die Messungen werden in der Regel durchgeführt bei:
• USB-C-Anschlüsse
• Gehäuseoberflächen
• Interne Transformatoren
• Stromversorgungsgeräte
• Thermal-Hotspots
Die Tests dauern oft mehrere Stunden, um einen dauerhaften, realen Betrieb zu simulieren.

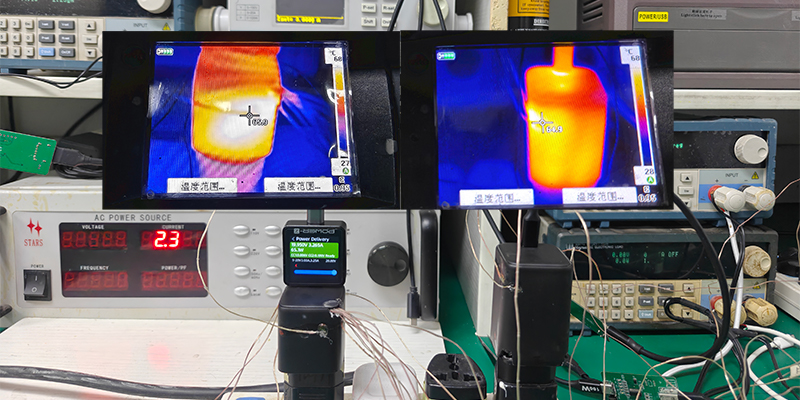

Wärmebildkameras zeigen, was das Auge nicht sehen kann
Eines der nützlichsten Werkzeuge in der Wärmetechnik von Ladegeräten ist die Infrarot-Wärmekamera.
Ein Ladegerät kann äußerlich normal aussehen.
Allerdings können interne Hotspots für das bloße Auge unsichtbar bleiben.
Mit Wärmebildkameras können Ingenieure Folgendes identifizieren:
• Lokale Überhitzung
• Ungleichmäßige Wärmeverteilung
• PCB-Hotspots
• Thermische Belastung des Bauteils
Diese Erkenntnisse helfen Ingenieuren bei der Optimierung:
• PCB-Layouts
• Komponentenplatzierung
• Wärmeleitpads
• Interne Strukturen
Viele Verbesserungen des Ladegerätdesigns beginnen mit der Wärmebildanalyse.

Welche Temperaturen gelten als sicher?
Es gibt keine einheitliche Temperatur, die für jedes Ladegerät gilt.
Akzeptable Temperaturen hängen ab von:
• Produktdesign
• Komponentenbewertungen
• Materialspezifikationen
• Zertifizierungsanforderungen
Ingenieure konzentrieren sich jedoch darauf, Folgendes sicherzustellen:
• Kritische Komponenten bleiben innerhalb der Designgrenzen
• Die Gehäusetemperaturen bleiben für Benutzer sicher
• Langfristige Zuverlässigkeitsziele werden eingehalten
Produkte, die akzeptable Grenzwerte überschreiten, erfordern in der Regel vor der Produktionsfreigabe eine Neukonstruktion.
Dies kann Folgendes umfassen:
• Bessere Luftströmungswege
• Verbesserte thermische Materialien
• PCB-Optimierung
• Komponenten-Upgrades

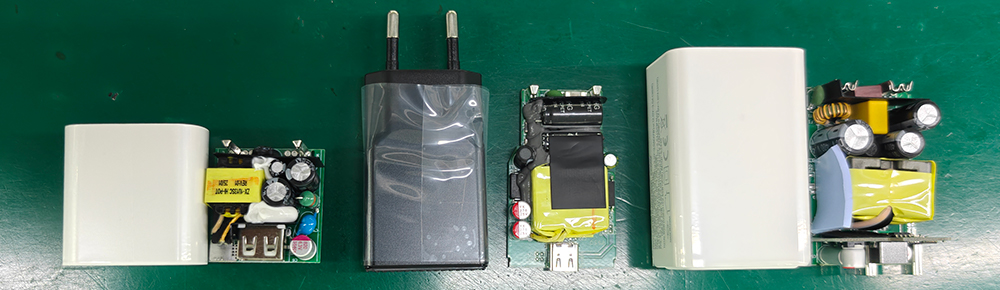

Warum GaN-Ladegeräte ein fortschrittliches thermisches Design erfordern
GaN-Ladegeräte sind oft viel kleiner als herkömmliche Silizium-Ladegeräte.
Kleinere Größe bedeutet:
• Höhere Leistungsdichte
• Konzentriertere Wärme
Auf den ersten Blick scheint dies ein Nachteil zu sein.
Allerdings arbeiten GaN-Geräte typischerweise mit einer höheren Effizienz als herkömmliche Siliziumdesigns.
Höhere Effizienz bedeutet:
• Weniger verschwendete Energie
• Geringere Wärmeentwicklung
• Bessere Leistungsumwandlung
Das Ergebnis ist, dass ein gut konzipiertes GaN-Ladegerät oft kühler läuft als viele herkömmliche Ladegeräte, obwohl es deutlich kleiner ist.
Dies ist einer der Gründe, warum die Wärmetechnik bei der Entwicklung moderner GaN-Ladegeräte eine so wichtige Rolle spielt.



Temperaturanstiegstests tragen zur Reduzierung der Ausfallraten bei
Viele Ladegerätausfälle beginnen mit thermischen Problemen.
Hohe Temperaturen können den Verschleiß von Bauteilen beschleunigen, lange bevor sichtbare Symptome auftreten.
Durch die frühzeitige Erkennung thermischer Schwachstellen können Ingenieure:
• Verbessern Sie die Zuverlässigkeit
• Verlängern Sie die Lebensdauer
• Gewährleistungsansprüche reduzieren
• Sicherheitsmargen verbessern
Temperaturanstiegstests spielen daher eine direkte Rolle bei der Reduzierung langfristiger Produktausfallraten.
Aus diesem Grund investieren professionelle Ladegerätehersteller stark in thermische Verifizierungsgeräte und technisches Fachwissen.

Wie ZONSAN die thermische Überprüfung durchführt
Bei ZONSAN sind Temperaturanstiegstests in den Entwicklungs- und Validierungsprozess des Ladegeräts integriert.
Ingenieure bewerten die thermische Leistung verschiedener Produkte, einschließlich:
• 20-W-USB-C-Ladegeräte
• 25-W-Samsung-Ladegeräte
• 35-W-GaN-Ladegeräte
• 45-W-PPS-Ladegeräte
• 65-W-Laptop-Ladegeräte
• 100-W-PD-Ladegeräte
• 140-W-PD3.1-Ladegeräte

Das Testen umfasst:
• Volllastbetrieb
• Wärmebildgebung
• Bauteiltemperaturmessung
• Zuverlässigkeitsüberprüfung
Ziel ist nicht nur die Erfüllung der Zertifizierungsanforderungen, sondern auch die langfristige Verbesserung der Zuverlässigkeit und Benutzersicherheit.

Letzte Gedanken
Jedes Schnellladegerät erzeugt Wärme.
Was ein zuverlässiges Ladegerät von einem unzuverlässigen unterscheidet, ist nicht, ob Hitze vorhanden ist, sondern wie effektiv sie gemanagt wird.
Temperaturanstiegstests liefern Ingenieuren wichtige Einblicke in die Sicherheit, Zuverlässigkeit und Langzeitleistung von Ladegeräten.
Da die Ladeleistung weiterhin von 20 W auf 140 W und mehr steigt, wird die Wärmetechnik eine der wichtigsten Grundlagen für die Entwicklung von Ladegeräten bleiben.
Hinter jedem zuverlässigen Ladegerät steht ein thermisches System, das sorgfältig getestet, analysiert und optimiert wurde.

FAQ
F1: Ist es normal, dass ein Ladegerät warm wird?
A: Ja.Alle Ladegeräte erzeugen bei der Stromumwandlung etwas Wärme.Mäßige Wärme ist völlig normal.

F2: Was ist ein Temperaturanstiegstest?
A: Beim Temperaturanstiegstest wird gemessen, wie stark die Temperatur eines Ladegeräts während des Betriebs unter bestimmten Bedingungen ansteigt.

F3: Warum werden Schnellladegeräte heißer?
A: Schnellladegeräte verarbeiten mehr Strom, wodurch im Betrieb natürlich mehr Wärmeenergie entsteht.

F4: Was verursacht eine Überhitzung des Ladegeräts?
A: Mögliche Ursachen sind schlechtes thermisches Design, unzureichende Belüftung, Komponentendefekte oder Betriebsbedingungen außerhalb der Designgrenzen.

F5: Sind GaN-Ladegeräte kühler als herkömmliche Ladegeräte?
A: In vielen Fällen ja.Die GaN-Technologie bietet typischerweise einen höheren Wirkungsgrad, wodurch Energieverluste und Wärmeerzeugung reduziert werden.

F6: Wie messen Hersteller die Ladegerättemperatur?
A: Hersteller verwenden Wärmesensoren, elektronische Lasten, Thermoelemente und Infrarot-Wärmekameras.

F7: Kann Hitze die Lebensdauer des Ladegeräts verkürzen?
A: Ja.Übermäßige Hitze beschleunigt die Alterung der Komponenten und kann die langfristige Zuverlässigkeit beeinträchtigen.

F8: Warum sind Temperaturanstiegstests wichtig?
A: Es hilft bei der Überprüfung von Sicherheit, Zuverlässigkeit, thermischer Leistung und Einhaltung der Produktdesignanforderungen.
