Wie Ladegeräteingenieure alternative Komponenten bewerten, bevor sie ein Teil austauschen
Informationsanbieter: Michael Chen (Ingenieur) und Luo Zhang (Produktionsleiter)
Warum ähnliche Spezifikationen nicht immer gleichwertige Leistung bedeuten
Bei der Herstellung von Ladegeräten kann ein Bauteilmangel den Druck erzeugen, schnell Ersatz zu finden.Ein Einkaufsteam kann ein Teil mit einem ähnlichen Datenblatt, einem besseren Preis oder einer kürzeren Lieferzeit identifizieren.Auf den ersten Blick mag die Substitution einfach erscheinen.
Für einen Ingenieur ist die Frage jedoch spezifischer: Verhält sich die alternative Komponente im tatsächlichen Ladekreis, unter den beabsichtigten Betriebsbedingungen und im Rahmen der Herstellungs- und Konformitätsanforderungen des Produkts korrekt?
Ein Leistungs-IC mit einer ähnlichen Nennleistung verwendet möglicherweise eine andere Steuerungsmethode.Ein MOSFET mit vergleichbaren Spannungs- und Stromspezifikationen kann unterschiedliche Schalteigenschaften aufweisen.Ein Kondensator kann der Nennkapazität entsprechen, sich jedoch im Temperaturverhalten, in der Lebensdauer oder in den physikalischen Abmessungen unterscheiden.
Diese Unterschiede machen einen Ersatz nicht automatisch ungeeignet.Sie bedeuten, dass die Entscheidung eine technische Bewertung und nicht einen einfachen Vergleich der Hauptspezifikationen erfordert.
Bei USB-C-PD-Ladegeräten, GaN-Schnellladegeräten, PPS-Produkten und Hochleistungs-Multiport-Ladegeräten ist die Bewertung alternativer Komponenten der technische Prozess, mit dem ermittelt wird, ob ein vorgeschlagener Ersatz die Anforderungen des bestehenden Designs erfüllt und welche Überprüfung erforderlich ist, bevor die Änderung veröffentlicht wird.

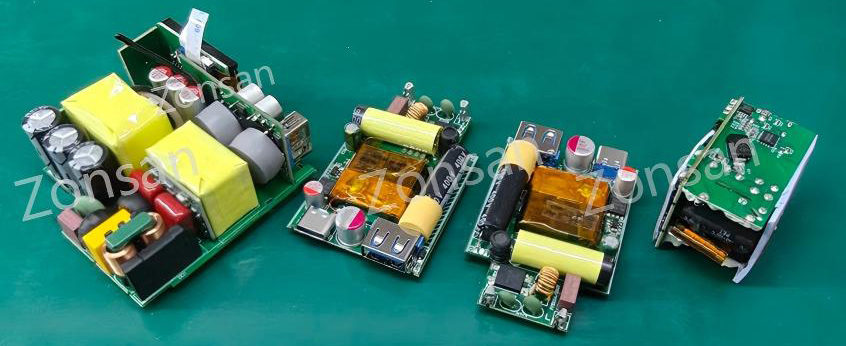

Warum Ladegerätkomponenten nicht immer direkt ausgetauscht werden können
Ein Ladegerät ist ein System, in dem Komponenten interagieren.Die Eignung einer Alternative hängt nicht nur von ihren individuellen Spezifikationen ab, sondern auch von ihrer Position im Stromkreis, den umgebenden Komponenten, den Betriebsbedingungen und den Produktanforderungen.
Vier Faktoren sind besonders wichtig.
1. Elektrische Eigenschaften
Spannung, Strom, Leistung, Widerstand, Kapazität und andere Schlagzeilenwerte sind nützliche Ausgangspunkte.Sie beschreiben nicht unbedingt alle Eigenschaften, die in der tatsächlichen Schaltung wichtig sind.
Abhängig von der Komponente müssen Ingenieure möglicherweise auch das Schaltverhalten, das Einschwingverhalten, Leckströme, parasitäre Eigenschaften, Steuerschwellen oder das Schutzverhalten berücksichtigen.
2. Thermisches Verhalten
Komponenten erzeugen und übertragen Wärme unterschiedlich.Änderungen der Verluste, des Gehäuseaufbaus, des Wärmewiderstands oder der Montagebedingungen können sich auf die Temperatur der Komponente und der umliegenden Bereiche auswirken.
Dies ist bei kompakten Ladegeräten relevant, bei denen der verfügbare Platz und die Wärmepfade begrenzt sind.
3. Mechanische und fertigungstechnische Kompatibilität
Ein Ersatz kann ein anderes Gehäuse, eine andere Pin-Anordnung, eine andere Grundfläche, eine andere Höhe oder andere Montageanforderungen haben.Selbst wenn die elektrische Funktion gleichwertig erscheint, können diese Unterschiede Änderungen an der Platine oder Anpassungen bei der Fertigung erforderlich machen.
4. Interaktionen auf Systemebene
Ein Ladegerät muss seine gesamten elektrischen und funktionalen Anforderungen erfüllen.Der Austausch eines Teils kann das Verhalten anderer Teile der Schaltung beeinflussen, daher muss der Ingenieur den Austausch im Kontext bewerten.
Die richtige Frage ist nicht einfach, ob zwei Komponenten auf dem Papier ähnlich aussehen.Es geht darum, ob die vorgeschlagene Alternative für das Design geeignet ist, in dem sie verwendet wird.
Schritt 1 – Definieren Sie, warum der Ersatz erforderlich ist
Vor dem Vergleich von Komponenten sollte das Ingenieurteam den Grund für die vorgeschlagene Änderung verstehen.
Häufige Gründe sind:
• Die ursprüngliche Komponente nähert sich dem Ende ihrer Lebensdauer.
• Der Lieferant hat eine verlängerte Lieferzeit oder eine begrenzte Verfügbarkeit.
• Zur Reduzierung des Versorgungsrisikos ist eine zweite Quelle erforderlich.
• Die Einkaufskosten müssen optimiert werden.
• Eine Komponente erfüllt eine Projektanforderung nicht mehr.
• Ein Herstellungs- oder Zuverlässigkeitsproblem erfordert eine andere Lösung.
Der Grund ist wichtig, weil er die Bewertungsstrategie beeinflusst.
Wenn das Ziel darin besteht, einen dringenden Mangel zu beheben, muss das Team möglicherweise schnell mehrere praktikable Alternativen vergleichen.Wenn das Ziel eine Kostensenkung ist, sollte die Bewertung die technischen und produktionstechnischen Konsequenzen der vorgeschlagenen Einsparung umfassen.
Wenn das Originalteil aufgrund eines Konstruktionsproblems ersetzt wird, sollte die Alternative anhand des Fehlermechanismus und nicht nur anhand des Originaldatenblatts bewertet werden.
Schritt 2 – Vergleichen Sie die Datenblätter sorgfältig
Der Datenblattvergleich ist normalerweise der erste technische Screening-Schritt.
Ingenieure sollten die Merkmale vergleichen, die für die tatsächliche Funktion der Komponente relevant sind, und nicht nur die Hauptspezifikationen.
Die erforderlichen Parameter variieren je nach Komponententyp.
| Komponentenkategorie | Wichtige Bewertungsbereiche |
| Leistungs-IC oder Controller | Arbeitsbereich, Regelverhalten, Schutzfunktionen, Schaltanforderungen, Anlaufverhalten und externKomponentenanforderungen |
| MOSFET- oder GaN-Gerät | Spannungs- und Stromgrenzen, Schalteigenschaften, Leitungsverluste, Gate-Treiberanforderungen, thermisches Verhalten und Gehäusedetails |
| Kondensator | Kapazität, Nennspannung, Temperaturbereich, Rippelstromfähigkeit (sofern relevant), Lebensdauereigenschaften und physikalische Abmessungen |
| Gleichrichter oder Diode | Spannungs- und Stromwerte, Durchlasseigenschaften, Rückwärtswiederherstellung (sofern relevant), thermische Grenzwerte und Gehäuse |
| Transformator | Elektrisches Design, Wicklungsanordnung, Isolationsanforderungen, Leckage- und Magnetisierungseigenschaften (sofern zutreffend), thermisches Verhalten und physikalische Passform |
| USB-C-Anschluss | Pin-Konfiguration, elektrische Nennwerte, mechanische Abmessungen, Kontaktleistung, Montagemethode und relevante Haltbarkeitsanforderungen |
Dies sind Beispiele, keine universelle Checkliste.Die richtigen Parameter hängen von der Schaltung und der Produktspezifikation ab.Ein Ingenieur sollte auch die Bedingungen bestätigen, unter denen die Datenblattwerte gemessen wurden.Zwei veröffentlichte Werte sind möglicherweise nicht direkt vergleichbar, wenn die Hersteller unterschiedliche Testbedingungen verwenden.
Schritt 3 – Überprüfen Sie die Pin-Kompatibilität und die physische Passform
Eine Komponente kann geeignete elektrische Eigenschaften aufweisen, aber dennoch nicht mit der vorhandenen Leiterplatte kompatibel sein.
Bevor ein Ersatz als potenzielles Ersatzteil behandelt wird, sollten Ingenieure Folgendes bestätigen:
• Verpackungsabmessungen und Toleranzen.
• Pinbelegung und Pin-Funktionskompatibilität.
• Anforderungen an den PCB-Footprint und die Lötpads.
• Bauteilhöhe und -freiraum.
• Anforderungen an Wärmeleitpads oder Kühlkörper.
• Montage- und Inspektionsbeschränkungen.
• Ein ähnlich aussehendes Paket ist kein Beweis für die Pin-Kompatibilität.
Wenn der Footprint oder die Pinbelegung unterschiedlich sind, kann die Änderung eine Änderung der Platine erforderlich machen.Dies bringt zusätzliche Arbeit mit sich, zu der die Überprüfung des Layouts, die Herstellung von Prototypen, die Überprüfung der Baugruppe und weitere Tests gehören können.
Auch außerhalb der Leiterplatte spielt die mechanische Passung eine Rolle.Ein Transformator, ein Stecker oder ein thermisches Schnittstellenmaterial kann mit dem Gehäuse oder benachbarten Komponenten interagieren.Ein Ersatz, der auf die Platine passt, kann dennoch den Zusammenbau behindern oder die thermische Anordnung des Produkts verändern.
Schritt 4 – Bewerten Sie die Auswirkung auf die Schaltkreisleistung
Hier geht die Komponentenbewertung über den Datenblattvergleich hinaus.
Der Ingenieur muss bestimmen, wie sich die Alternative in der tatsächlichen Schaltung voraussichtlich verhalten wird.
Leistungs-ICs und -Controller
Ein Ersatzcontroller verwendet möglicherweise eine andere Steuerstrategie, Startsequenz, Schaltfrequenz oder einen anderen Schutzmechanismus.Auch die Anforderungen an die externen Komponenten können unterschiedlich sein.
Selbst wenn die Nennausgangsleistung gleich ist, kann es sein, dass Änderungen an der Schaltung erforderlich sind, um Regelung, Stabilität oder andere definierte Leistungsmerkmale aufrechtzuerhalten.
MOSFETs und GaN-Geräte
Leistungsschalter beeinflussen Leitungs- und Schaltverluste.Ihr Verhalten kann Effizienz, Temperatur, EMI und die Betriebsbedingungen umgebender Komponenten beeinflussen.
Ein Ersatz sollte im Hinblick auf die tatsächlichen Schaltbedingungen und das Gate-Antriebsdesign beurteilt werden und nicht nur aufgrund ähnlicher Spannungs- und Stromwerte ausgewählt werden.
Kondensatoren
Kondensatoren beeinflussen je nach Standort unterschiedliche Teile des Stromkreises.Änderungen können sich auf das Welligkeitsverhalten, die Filterung, das Einschwingverhalten oder die Lebensdauererwartungen auswirken.
Die Bedeutung eines Parameters hängt von der Schaltungsrolle ab.Ingenieure sollten ermitteln, welche Merkmale kritisch sind, bevor sie entscheiden, ob eine Alternative akzeptabel ist.
Transformatoren
Der Austausch eines Transformators erfordert Aufmerksamkeit auf das Design als Ganzes.Abhängig von der Topologie können Windungsverhältnis, Wicklungskonstruktion, Isolierung, Streuinduktivität, Magnetisierungsinduktivität, parasitäre Kapazität und der physikalische Aufbau relevant sein.
Ein Transformator mit der gleichen Nennleistung ist nicht unbedingt ein gleichwertiger Ersatz.
Schritt 5 – Überprüfen Sie die thermischen und EMI-Auswirkungen
Der elektrische Betrieb allein lässt möglicherweise nicht alle Konsequenzen eines Austauschs erkennen.
Eine Komponente, die bei Raumtemperatur in einem kurzen Test ordnungsgemäß funktioniert, kann sich unter Dauerlast oder anderen spezifizierten Betriebsbedingungen anders verhalten.
Ingenieure sollten überlegen, ob die vorgeschlagene Änderung Auswirkungen auf Folgendes haben könnte:
• Leistungsverluste und Temperaturanstieg.
• Wärmeübertragung auf benachbarte Komponenten oder das Gehäuse.
• Umschalten von Wellenformen und Klingeln.
• Leitungsgebundene oder abgestrahlte elektromagnetische Emissionen.
• Die Leistung von Filtern und umgebenden Schaltkreisen.
• Schutzverhalten unter relevanten abnormalen Bedingungen.
Die geeigneten Analysen und Tests hängen von der Komponente und der Art der Änderung ab.
Beispielsweise kann eine Änderung an einem Schaltgerät eine stärkere Aufmerksamkeit für Schaltwellenformen und elektromagnetische Störungen rechtfertigen.Eine Änderung an einer mechanischen Wärmeschnittstelle erfordert möglicherweise eine andere Bewertung, die sich auf die Wärmeübertragung und die Montagebedingungen konzentriert.
Das Ziel besteht nicht darin, jeden Test ungeachtet des Risikos zu wiederholen.Es geht darum, die Produkteigenschaften zu identifizieren, die vernünftigerweise beeinträchtigt werden könnten, und sie entsprechend zu überprüfen.
Schritt 6 – Bestimmen Sie den erforderlichen Überprüfungsumfang
Nach der ersten technischen Prüfung sollte das Ingenieurteam festlegen, welche Nachweise erforderlich sind, bevor der Austausch genehmigt wird.
Der Verifizierungsplan sollte die Rolle der Komponente, das Ausmaß der Änderung, die identifizierten Risiken sowie geltende Kunden- oder Regulierungsanforderungen widerspiegeln.
Abhängig von der Änderung kann die Überprüfung Folgendes umfassen:
1. Überprüfung der Dokumente: Bestätigen Sie die Eignung des Datenblatts, die Pinbelegung, das Gehäuse, die Nennwerte und die relevanten Spezifikationen.
2. Schaltkreisanalyse: Bewerten Sie die Auswirkungen auf die Betriebsbedingungen und die umgebenden Komponenten.
3.Prototypenbewertung: Stellen Sie anhand der vorgeschlagenen Alternative ein repräsentatives Muster zusammen.
4.Elektrische Prüfung: Überprüfen Sie die geltenden Ausgangs-, Regelungs-, Effizienz-, Anlauf-, Last- oder Schutzanforderungen.
5.Thermische Bewertung: Bewerten Sie das Temperaturverhalten unter relevanten Betriebsbedingungen.
6.EMI-Bewertung: Stellen Sie fest, ob die Änderung eine zusätzliche Emissionsbewertung erfordert.
7. Zuverlässigkeits- oder Stresstests: Führen Sie geeignete Prüfungen durch, wenn sich die Änderung auf Merkmale im Zusammenhang mit der Zuverlässigkeit auswirkt.
8. Konformitätsprüfung: Stellen Sie fest, ob bestehende Zertifizierungen oder behördliche Nachweise weiterhin anwendbar sind oder ob eine weitere Bewertung erforderlich ist.
Nicht jede Substitution erfordert alle acht Schritte.Eine Änderung mit geringem Risiko erfordert möglicherweise eine begrenzte Bewertung, während der Austausch einer kritischen Komponente möglicherweise umfassendere Tests oder Designänderungen erfordert.
Die wichtige Anforderung besteht darin, dass der Umfang begründet und dokumentiert wird und nicht informell in der Kaufphase festgelegt wird.

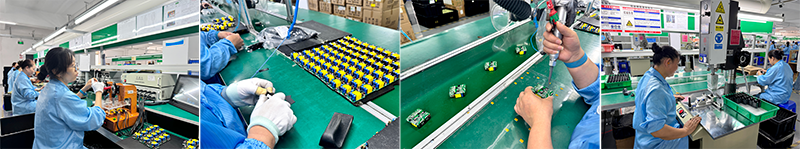

Schritt 7 – Kontrollieren Sie die Änderung vor der Massenproduktion
Eine technisch vielversprechende Alternative sollte erst dann in Produktion gehen, wenn die erforderlichen Prüf- und Genehmigungsschritte abgeschlossen sind.
Im Änderungsprotokoll sollten die ursprünglichen und vorgeschlagenen Komponenten, der Grund für den Austausch, die durchgeführte Bewertung, die Ergebnisse und die geltenden Genehmigungen aufgeführt sein.
Je nach Projekt kann auch eine Benachrichtigung oder Genehmigung des Kunden erforderlich sein.
Die genehmigte Stückliste, die Produktionsdokumentation und die relevanten Testanweisungen sollten aktualisiert werden, damit das Werk die richtige Konfiguration ermitteln kann.
Dies ist besonders wichtig für OEM-Produkte.Der Kunde hat möglicherweise ein Muster basierend auf einem bestimmten Design genehmigt, und das Werk muss verstehen, ob sich die vorgeschlagene Änderung auf die vereinbarte Produktkonfiguration oder geltende Zertifizierungsbedingungen auswirkt.
Eine ausführlichere Erläuterung zur Steuerung von Design- und Produktionsrevisionen finden Sie unter Im Rahmen des Ladegerät-F&E-Prozesses von ZONSAN.
Ein praktisches Beispiel: Austausch eines Netzschalters in einem GaN-Ladegerät
Stellen Sie sich vor, ein Hersteller muss einen Netzschalter ersetzen, der in einem 100-W-GaN-Ladegerät verwendet wird, weil es schwierig geworden ist, die Originalkomponente zu beschaffen.
Ein in Frage kommender Ersatz hat ähnliche Spannungs- und Stromwerte und passt in ein weitgehend vergleichbares Paket.
Das reicht aus, um eine weitere Bewertung zu rechtfertigen, aber nicht, um das Teil zu genehmigen.
Das Ingenieurteam müsste die relevanten Schalteigenschaften, Gate-Antriebsanforderungen, Verluste, thermisches Verhalten und Kompatibilität mit der vorhandenen Schaltung prüfen.Abhängig von den Ergebnissen müssen möglicherweise auch das PCB-Layout, die Schaltwellenformen, die EMI-Leistung und der erforderliche Verifizierungsplan überprüft werden.
Wenn der Kandidat akzeptable Leistungen erbringt und die erforderlichen Prüfungen abgeschlossen sind, kann er für das Produkt zugelassen werden.Wenn nicht, muss das Team möglicherweise einen anderen Teil in Betracht ziehen oder die betroffene Schaltung neu entwerfen.
Dieses Beispiel verdeutlicht einen wichtigen Unterschied: Die Alternative wird nicht genehmigt, weil sie ähnlich aussieht.Die Genehmigung erfolgt nur, wenn hinreichende Nachweise vorliegen, dass es die geltenden Anforderungen erfüllt.
Häufige Fehler bei der Bewertung alternativer Komponenten
Fehler 1 – Nur Schlagzeilenbewertungen vergleichen
Zwei Komponenten können ähnliche Spannungs-, Strom- oder Leistungswerte aufweisen, sich jedoch in Parametern unterscheiden, die für den tatsächlichen Schaltkreis von Bedeutung sind.
Besserer Ansatz: Identifizieren Sie die kritischen Betriebsmerkmale und vergleichen Sie sie unter relevanten Bedingungen.
Fehler 2 – Die Annahme eines kompatiblen Pakets bedeutet elektrische Äquivalenz
Die körperliche Fitness ist nur ein Teil der Eignung.Pinfunktionen, Schaltverhalten, thermische Leistung und Schutzeigenschaften können unterschiedlich sein.
Besserer Ansatz: Überprüfen Sie das Datenblatt und die Anforderungen auf Schaltungsebene separat.
Fehler 3 – Einen erfolgreichen Prototyp als vollständige Genehmigung behandeln
Ein Prototyp kann wichtige Probleme aufdecken, die erforderlichen Nachweise hängen jedoch von den Produktanforderungen und dem Umfang der Änderung ab.
Besserer Ansatz: Definieren Sie Akzeptanzkriterien und den Überprüfungsumfang, bevor Sie mit dem Test beginnen.
Fehler 4 – Dem Einkauf die endgültige technische Entscheidung überlassen
Der Einkauf verfügt über wesentliche Informationen zu Kosten und Verfügbarkeit, die Technik muss jedoch die technische Eignung bewerten.
Besserer Ansatz: Verknüpfen Sie Beschaffungsvorschläge mit einer dokumentierten technischen Prüfung und dem entsprechenden Genehmigungsprozess.
Fehler 5 – Compliance und Kundenanforderungen vergessen
Ein Komponentenaustausch kann Auswirkungen auf den Zertifizierungsnachweis oder die vom Kunden genehmigte Produktkonfiguration haben.Die Folgen hängen von der tatsächlichen Änderung und den geltenden Anforderungen ab.
Besserer Ansatz: Beziehen Sie Compliance- und Kundenauswirkungsprüfungen ein, bevor Sie die überarbeitete Konfiguration veröffentlichen.
Was OEM- und ODM-Käufer fragen sollten
Wenn das Ladegerätprojekt eines Käufers von einem bestimmten Design abhängt, kann die Fähigkeit, Alternativen zu bewerten, während der gesamten kommerziellen Lebensdauer des Produkts wichtig sein.
Nützliche Fragen sind:
• Vergleicht die Fabrik vollständige technische Spezifikationen und nicht nur Schlagzeilenbewertungen?
• Kann das Ingenieurteam die relevanten Unterschiede zwischen den ursprünglichen und den vorgeschlagenen Komponenten erklären?
• Wie werden die Test- und Verifizierungsanforderungen für Prototypen ermittelt?
• Wie werden Bauteiländerungen in der Stückliste und Produktionsdokumentation erfasst?
• Wie bewertet die Fabrik potenzielle Auswirkungen auf thermische Leistung, EMI, Zuverlässigkeit und Konformität?
• Welche Genehmigung ist erforderlich, bevor ein Ersatzstoff in die Massenproduktion geht?
• Kann die Fabrik identifizieren, welche Produktionschargen die genehmigte Komponentenrevision verwenden?
Diese Fragen helfen Käufern zu verstehen, ob der Lieferant den Austausch von Komponenten als technische Entscheidung oder lediglich als Kaufanpassung betrachtet.
Weiterlesen
Wie dies auf ZONSAN OEM/ODM-Projekte zutrifft
ZONSAN stellt USB-C-Ladegeräte, GaN-Ladegeräte, PD/PPS-Schnellladegeräte und Multi-Port-Ladeprodukte für OEM- und ODM-Kunden her.
Verschiedene Ladegeräteprojekte können unterschiedliche Nennleistungen, Schaltungsarchitekturen, Anschlusskonfigurationen, Gehäusedesigns und Marktanforderungen haben.Ein Komponentenaustausch muss daher im Kontext des jeweiligen Produkts beurteilt werden und darf nicht durch eine einzige allgemeine Regel genehmigt werden.
Für Kunden, die maßgeschneiderte Ladegeräte entwickeln, ist es hilfreich, vor Beginn der Massenproduktion Erwartungen an die Komponentengenehmigung, technische Änderungen, Verifizierung und Kommunikation festzulegen.
Die genaue erforderliche Bewertung hängt vom Bauteil- und Produktdesign ab.Ziel ist es, die vereinbarten Produktanforderungen einzuhalten und gleichzeitig verantwortungsvoll auf Kosten- oder Lieferengpässe zu reagieren.
Letzte Gedanken
Die Bewertung alternativer Komponenten ist ein wichtiger Teil der Aufrechterhaltung eines Ladegerätdesigns während seiner gesamten kommerziellen Lebensdauer.
Ein Ersatz kann echte Vorteile bieten: verbesserte Verfügbarkeit, geringere Kosten oder geringere Abhängigkeit von einer einzigen Quelle.Diese Vorteile müssen jedoch gegen die elektrischen, thermischen, mechanischen, fertigungstechnischen und Compliance-Auswirkungen der Änderung abgewogen werden.
Der Engineering-Prozess beginnt mit einem klaren Verständnis der ursprünglichen Anforderungen, geht über den technischen Vergleich und die entsprechende Verifizierung hinaus und endet mit der dokumentierten Genehmigung, bevor die überarbeitete Konfiguration freigegeben wird.
Für Ladegerätehersteller trägt diese Disziplin dazu bei, unkontrollierte Ersetzungen zu vermeiden.Für OEM- und ODM-Käufer bietet es eine zuverlässigere Grundlage für die Aufrechterhaltung der Produktkonsistenz, wenn sich die Lieferbedingungen ändern.
FAQ: Bewertung alternativer Komponenten für Ladegeräte
Q1.Was ist die Bewertung alternativer Komponenten bei der Herstellung von Ladegeräten?
Dabei handelt es sich um den technischen Prozess, der verwendet wird, um festzustellen, ob eine vorgeschlagene Ersatzkomponente für ein bestehendes Ladegerätdesign geeignet ist.Dabei werden relevante Datenblattparameter, Schaltungsverhalten, mechanische Passform, thermische Leistung, Fertigungsanforderungen und die erforderliche Überprüfung berücksichtigt.
Q2.Können zwei Komponenten mit den gleichen Spannungs- und Stromwerten austauschbar verwendet werden?
Nicht unbedingt.Sie können sich in Schalteigenschaften, thermischem Verhalten, Gehäusedetails, Schutzfunktionen oder anderen Parametern unterscheiden.Die Eignung hängt von der tatsächlichen Schaltung und ihren Anforderungen ab.
Q3.Welche Ladegerätkomponenten erfordern normalerweise eine sorgfältige Austauschbewertung?
Leistungs-ICs, MOSFETs, GaN-Geräte, Transformatoren, Kondensatoren, Gleichrichter und Schutzkomponenten erfordern möglicherweise eine sorgfältige Überprüfung.Der Grad der Bewertung hängt von ihrer Schaltungsfunktion und den möglichen Folgen einer Änderung ab.
Q4.Benötigt jede alternative Komponente eine neue Leiterplatte?
Nein. Ein wirklich pinkompatibler Ersatz passt möglicherweise in die vorhandene Grundfläche, die elektrische Eignung muss jedoch noch festgestellt werden.Wenn sich die Anforderungen an Gehäuse, Pinbelegung oder Layout unterscheiden, können Änderungen an der Leiterplatte erforderlich sein.
F5.Welche Tests können nach dem Austausch einer Ladegerätkomponente erforderlich sein?
Abhängig von der Änderung können die Tests elektrische Leistung, Regelung, Effizienz, Anlaufverhalten, Schutzfunktionen, thermische Leistung, EMI oder Zuverlässigkeit umfassen.Der Verifizierungsplan sollte auf den betroffenen Merkmalen und den geltenden Anforderungen basieren.
F6.Wer sollte eine alternative Komponente genehmigen: Einkauf oder Technik?
Der Einkauf kann Kosten- und Verfügbarkeitsoptionen ermitteln, die Technik sollte jedoch die technische Eignung bewerten.Je nach Produkt und Änderung müssen möglicherweise auch Qualität, Compliance und der Kunde mitwirken.
F7.Kann sich ein Komponentenaustausch auf die Zertifizierung des Ladegeräts auswirken?
Ja, abhängig von der Komponente, der Zertifizierungsgrundlage des Produkts und den geltenden Anforderungen.Der Hersteller sollte beurteilen, ob die vorhandenen Erkenntnisse weiterhin gültig sind oder ob zusätzliche Tests oder Überprüfungen erforderlich sind.
F8.Warum sollten sich OEM-Käufer über den Austausch von Komponenten Gedanken machen?
Ein Ersatz kann Auswirkungen auf die Produktkonfiguration haben, die der Kunde ursprünglich genehmigt hat.Eine klare Änderungskontrolle hilft Käufern zu verstehen, was sich ändert, warum es sich ändert, was überprüft wurde und ob eine weitere Genehmigung erforderlich ist.
Rezensent: Zonsan Forschung und Entwicklung – Luis und David
Zweiter Rezensent: Luke, Ken
Datum der endgültigen Überprüfung: [23. Oktober 2026]
Stellen Sie sich vor, ein Hersteller muss einen Netzschalter ersetzen, der in einem 100-W-GaN-Ladegerät verwendet wird, weil es schwierig geworden ist, die Originalkomponente zu beschaffen.
Ein in Frage kommender Ersatz hat ähnliche Spannungs- und Stromwerte und passt in ein weitgehend vergleichbares Paket.
Das reicht aus, um eine weitere Bewertung zu rechtfertigen, aber nicht, um das Teil zu genehmigen.
Das Ingenieurteam müsste die relevanten Schalteigenschaften, Gate-Antriebsanforderungen, Verluste, thermisches Verhalten und Kompatibilität mit der vorhandenen Schaltung prüfen.Abhängig von den Ergebnissen müssen möglicherweise auch das PCB-Layout, die Schaltwellenformen, die EMI-Leistung und der erforderliche Verifizierungsplan überprüft werden.
Wenn der Kandidat akzeptable Leistungen erbringt und die erforderlichen Prüfungen abgeschlossen sind, kann er für das Produkt zugelassen werden.Wenn nicht, muss das Team möglicherweise einen anderen Teil in Betracht ziehen oder die betroffene Schaltung neu entwerfen.
Dieses Beispiel verdeutlicht einen wichtigen Unterschied: Die Alternative wird nicht genehmigt, weil sie ähnlich aussieht.Die Genehmigung erfolgt nur, wenn hinreichende Nachweise vorliegen, dass es die geltenden Anforderungen erfüllt.
Häufige Fehler bei der Bewertung alternativer Komponenten
Fehler 1 – Nur Schlagzeilenbewertungen vergleichen
Zwei Komponenten können ähnliche Spannungs-, Strom- oder Leistungswerte aufweisen, sich jedoch in Parametern unterscheiden, die für den tatsächlichen Schaltkreis von Bedeutung sind.
Besserer Ansatz: Identifizieren Sie die kritischen Betriebsmerkmale und vergleichen Sie sie unter relevanten Bedingungen.
Fehler 2 – Die Annahme eines kompatiblen Pakets bedeutet elektrische Äquivalenz
Die körperliche Fitness ist nur ein Teil der Eignung.Pinfunktionen, Schaltverhalten, thermische Leistung und Schutzeigenschaften können unterschiedlich sein.
Besserer Ansatz: Überprüfen Sie das Datenblatt und die Anforderungen auf Schaltungsebene separat.
Fehler 3 – Einen erfolgreichen Prototyp als vollständige Genehmigung behandeln
Ein Prototyp kann wichtige Probleme aufdecken, die erforderlichen Nachweise hängen jedoch von den Produktanforderungen und dem Umfang der Änderung ab.
Besserer Ansatz: Definieren Sie Akzeptanzkriterien und den Überprüfungsumfang, bevor Sie mit dem Test beginnen.
Fehler 4 – Dem Einkauf die endgültige technische Entscheidung überlassen
Der Einkauf verfügt über wesentliche Informationen zu Kosten und Verfügbarkeit, die Technik muss jedoch die technische Eignung bewerten.
Besserer Ansatz: Verknüpfen Sie Beschaffungsvorschläge mit einer dokumentierten technischen Prüfung und dem entsprechenden Genehmigungsprozess.
Fehler 5 – Compliance und Kundenanforderungen vergessen
Ein Komponentenaustausch kann Auswirkungen auf den Zertifizierungsnachweis oder die vom Kunden genehmigte Produktkonfiguration haben.Die Folgen hängen von der tatsächlichen Änderung und den geltenden Anforderungen ab.
Besserer Ansatz: Beziehen Sie Compliance- und Kundenauswirkungsprüfungen ein, bevor Sie die überarbeitete Konfiguration veröffentlichen.
Was OEM- und ODM-Käufer fragen sollten
Wenn das Ladegerätprojekt eines Käufers von einem bestimmten Design abhängt, kann die Fähigkeit, Alternativen zu bewerten, während der gesamten kommerziellen Lebensdauer des Produkts wichtig sein.
Nützliche Fragen sind:
• Vergleicht die Fabrik vollständige technische Spezifikationen und nicht nur Schlagzeilenbewertungen?
• Kann das Ingenieurteam die relevanten Unterschiede zwischen den ursprünglichen und den vorgeschlagenen Komponenten erklären?
• Wie werden die Test- und Verifizierungsanforderungen für Prototypen ermittelt?
• Wie werden Bauteiländerungen in der Stückliste und Produktionsdokumentation erfasst?
• Wie bewertet die Fabrik potenzielle Auswirkungen auf thermische Leistung, EMI, Zuverlässigkeit und Konformität?
• Welche Genehmigung ist erforderlich, bevor ein Ersatzstoff in die Massenproduktion geht?
• Kann die Fabrik identifizieren, welche Produktionschargen die genehmigte Komponentenrevision verwenden?
Diese Fragen helfen Käufern zu verstehen, ob der Lieferant den Austausch von Komponenten als technische Entscheidung oder lediglich als Kaufanpassung betrachtet.
Weiterlesen
Wie dies auf ZONSAN OEM/ODM-Projekte zutrifft
ZONSAN stellt USB-C-Ladegeräte, GaN-Ladegeräte, PD/PPS-Schnellladegeräte und Multi-Port-Ladeprodukte für OEM- und ODM-Kunden her.
Verschiedene Ladegeräteprojekte können unterschiedliche Nennleistungen, Schaltungsarchitekturen, Anschlusskonfigurationen, Gehäusedesigns und Marktanforderungen haben.Ein Komponentenaustausch muss daher im Kontext des jeweiligen Produkts beurteilt werden und darf nicht durch eine einzige allgemeine Regel genehmigt werden.
Für Kunden, die maßgeschneiderte Ladegeräte entwickeln, ist es hilfreich, vor Beginn der Massenproduktion Erwartungen an die Komponentengenehmigung, technische Änderungen, Verifizierung und Kommunikation festzulegen.
Die genaue erforderliche Bewertung hängt vom Bauteil- und Produktdesign ab.Ziel ist es, die vereinbarten Produktanforderungen einzuhalten und gleichzeitig verantwortungsvoll auf Kosten- oder Lieferengpässe zu reagieren.
Letzte Gedanken
Die Bewertung alternativer Komponenten ist ein wichtiger Teil der Aufrechterhaltung eines Ladegerätdesigns während seiner gesamten kommerziellen Lebensdauer.
Ein Ersatz kann echte Vorteile bieten: verbesserte Verfügbarkeit, geringere Kosten oder geringere Abhängigkeit von einer einzigen Quelle.Diese Vorteile müssen jedoch gegen die elektrischen, thermischen, mechanischen, fertigungstechnischen und Compliance-Auswirkungen der Änderung abgewogen werden.
Der Engineering-Prozess beginnt mit einem klaren Verständnis der ursprünglichen Anforderungen, geht über den technischen Vergleich und die entsprechende Verifizierung hinaus und endet mit der dokumentierten Genehmigung, bevor die überarbeitete Konfiguration freigegeben wird.
Für Ladegerätehersteller trägt diese Disziplin dazu bei, unkontrollierte Ersetzungen zu vermeiden.Für OEM- und ODM-Käufer bietet es eine zuverlässigere Grundlage für die Aufrechterhaltung der Produktkonsistenz, wenn sich die Lieferbedingungen ändern.
FAQ: Bewertung alternativer Komponenten für Ladegeräte
Q1.Was ist die Bewertung alternativer Komponenten bei der Herstellung von Ladegeräten?
Dabei handelt es sich um den technischen Prozess, der verwendet wird, um festzustellen, ob eine vorgeschlagene Ersatzkomponente für ein bestehendes Ladegerätdesign geeignet ist.Dabei werden relevante Datenblattparameter, Schaltungsverhalten, mechanische Passform, thermische Leistung, Fertigungsanforderungen und die erforderliche Überprüfung berücksichtigt.
Q2.Können zwei Komponenten mit den gleichen Spannungs- und Stromwerten austauschbar verwendet werden?
Nicht unbedingt.Sie können sich in Schalteigenschaften, thermischem Verhalten, Gehäusedetails, Schutzfunktionen oder anderen Parametern unterscheiden.Die Eignung hängt von der tatsächlichen Schaltung und ihren Anforderungen ab.
Q3.Welche Ladegerätkomponenten erfordern normalerweise eine sorgfältige Austauschbewertung?
Leistungs-ICs, MOSFETs, GaN-Geräte, Transformatoren, Kondensatoren, Gleichrichter und Schutzkomponenten erfordern möglicherweise eine sorgfältige Überprüfung.Der Grad der Bewertung hängt von ihrer Schaltungsfunktion und den möglichen Folgen einer Änderung ab.
Q4.Benötigt jede alternative Komponente eine neue Leiterplatte?
Nein. Ein wirklich pinkompatibler Ersatz passt möglicherweise in die vorhandene Grundfläche, die elektrische Eignung muss jedoch noch festgestellt werden.Wenn sich die Anforderungen an Gehäuse, Pinbelegung oder Layout unterscheiden, können Änderungen an der Leiterplatte erforderlich sein.
F5.Welche Tests können nach dem Austausch einer Ladegerätkomponente erforderlich sein?
Abhängig von der Änderung können die Tests elektrische Leistung, Regelung, Effizienz, Anlaufverhalten, Schutzfunktionen, thermische Leistung, EMI oder Zuverlässigkeit umfassen.Der Verifizierungsplan sollte auf den betroffenen Merkmalen und den geltenden Anforderungen basieren.
F6.Wer sollte eine alternative Komponente genehmigen: Einkauf oder Technik?
Der Einkauf kann Kosten- und Verfügbarkeitsoptionen ermitteln, die Technik sollte jedoch die technische Eignung bewerten.Je nach Produkt und Änderung müssen möglicherweise auch Qualität, Compliance und der Kunde mitwirken.
F7.Kann sich ein Komponentenaustausch auf die Zertifizierung des Ladegeräts auswirken?
Ja, abhängig von der Komponente, der Zertifizierungsgrundlage des Produkts und den geltenden Anforderungen.Der Hersteller sollte beurteilen, ob die vorhandenen Erkenntnisse weiterhin gültig sind oder ob zusätzliche Tests oder Überprüfungen erforderlich sind.
F8.Warum sollten sich OEM-Käufer über den Austausch von Komponenten Gedanken machen?
Ein Ersatz kann Auswirkungen auf die Produktkonfiguration haben, die der Kunde ursprünglich genehmigt hat.Eine klare Änderungskontrolle hilft Käufern zu verstehen, was sich ändert, warum es sich ändert, was überprüft wurde und ob eine weitere Genehmigung erforderlich ist.
Rezensent: Zonsan Forschung und Entwicklung – Luis und David
Zweiter Rezensent: Luke, Ken
Datum der endgültigen Überprüfung: [23. Oktober 2026]
