Im Rahmen des Ladegerät-F&E-Prozesses von ZONSAN
Wenn ein Käufer ein fertiges USB-C-Ladegerät betrachtet, erscheint das Produkt unkompliziert.Auf dem Etikett sind ein Gehäuse, einige Anschlüsse, ein Stecker und eine Nennleistung aufgedruckt.
Die dahinter stehende Ingenieursarbeit ist deutlich weniger sichtbar.
Bevor beispielsweise ein 65-W-GaN-Ladegerät in Massenproduktion geht, muss jemand entscheiden, wie die Stromversorgungsarchitektur funktionieren soll, welche Komponenten geeignet sind, wie viel Wärme das Design verträgt, wie die Leiterplatte angeordnet sein soll, wie das Gehäuse die Elektronik aufnehmen soll und wie das fertige Produkt validiert werden soll.
Diese Arbeit wird noch komplizierter, wenn das Produkt individuell angepasst wird.
Ein OEM-Kunde möchte möglicherweise ein anderes Leistungsprofil, ein kleineres Gehäuse, eine neue Anschlusskonfiguration, einen anderen Stecker, eine private Form oder Unterstützung für eine bestimmte Marktzertifizierung.
Zu diesem Zeitpunkt geht es bei dem Projekt nicht mehr nur um die Herstellung eines vorhandenen Ladegeräts.Es wird ein Ingenieurprojekt.
Hier kommt es auf die Qualität des Forschungs- und Entwicklungsprozesses eines Ladegeräteherstellers an.
ZONSAN hat Ladegeräte von 5 W bis 240 W entwickelt und unterhält eine Forschungs- und Entwicklungsstruktur, die Elektroniktechnik, Strukturdesign, Layouttechnik, Validierung und Musterentwicklung umfasst.Das Unternehmen beschreibt seine F&E-Organisation so, dass sie einen F&E-Direktor, Elektronik- und Bauingenieure, Layout-Ingenieure, DQE-Validierung, Dokumentation sowie Teams für Muster und kundenspezifische Fälle umfasst.
Was passiert also eigentlich, bevor ein neues Ladegerät in Produktion geht?
Werfen wir einen Blick in den Prozess.
Kurze Antwort: Wie entwickelt ZONSAN ein neues Ladegerät?
Der F&E-Prozess für Ladegeräte von ZONSAN beginnt mit den Kundenanforderungen und der Produktdefinition, gefolgt von elektrischer Architektur, Leiterplatten- und Layoutentwicklung, Struktur- und Wärmetechnik, Prototypenentwicklung, funktionalem Debugging, Zuverlässigkeitsvalidierung, Zertifizierungsvorbereitung, DVT/PVT und Produktionstransfer.
Der wichtige Punkt ist, dass diese Phasen miteinander verbunden sind.
Eine Änderung der Leistungsabgabe kann sich auf die Leiterplatte auswirken.
Ein Leiterplattenwechsel kann sich auf die thermische Leistung auswirken.
Thermische Veränderungen können Auswirkungen auf das Gehäuse haben.
Eine Änderung des Gehäuses kann sich auf Werkzeuge und Zertifizierung auswirken.
Die Forschung und Entwicklung professioneller Ladegeräte verläuft daher nicht geradlinig.Es handelt sich um einen kontrollierten Engineering-Prozess, bei dem verschiedene Teams kontinuierlich überprüfen, ob das Produkt für die nächste Stufe bereit ist.
1. Jedes Forschungs- und Entwicklungsprojekt für Ladegeräte beginnt mit einer Produktanforderung
Der erste Schritt besteht nicht darin, das PCB-Layout (Printed Circuit Board) zu entwerfen.Die Hauptaufgabe besteht darin, die funktionale Positionierung und den Verwendungszweck des Ladegeräts klar zu definieren.
Für OEM- oder ODM-Projekte(Die Entwicklung neuer Produkte verstehenZu den allgemeinen anfänglichen Anforderungen gehören in der Regel die angestrebte Ausgangsleistung, die Anzahl der Ports, USB-C- oder USB-A-Schnittstellenkonfigurationen, PD/PPS/QC-Protokollspezifikationen, Zielgeräte, Steckertyp, Gehäuseabmessungen, Zielmärkte, Zertifizierungsanforderungen und Zielkosten.
Ein 25-W-Telefonladegerät und ein 140-W-Laptop-Ladegerät können beide als USB-C-Ladegeräte bezeichnet werden, ihre technischen Anforderungen sind jedoch sehr unterschiedlich.
Gleiches gilt für die Unterscheidung zwischen Single-Port-Ladegeräten und Multi-Port-Tischladegeräten.Daher muss das F&E-Team das Produkt klar definieren, bevor es den technischen Ansatz finalisiert.
Dies ist ein wichtiger Teil der Entwicklung von OEM-Ladegeräten, da zu Beginn unklare Anforderungen häufig später zu technischen Änderungen führen.
2. Die Produktdefinition verbindet die kommerziellen und technischen Teams
Ein guter Forschungs- und Entwicklungsprozess für Ladegeräte muss kommerzielle Anforderungen in technische Anforderungen umsetzen.
Ein Käufer könnte sagen: „Wir brauchen ein kompaktes 65-W-Ladegerät für den europäischen Markt.“Das ist eine kommerzielle Anforderung.
Das Ingenieurteam muss es dann in technische Fragen umwandeln.
Wie kompakt?Welche Häfen?Welche PD-Profile?Ist PPS erforderlich?
Welche Steckerkonfiguration?Welche Betriebstemperatur?Welche Zertifizierung?
Welche Art von Wohnraum?Welcher Wärmespielraum ist erforderlich?
Wie hoch ist die geschätzte Menge?
Dieser Übersetzungsschritt wird leicht übersehen, ist aber einer der wichtigsten Teile der Produktentwicklung.
Ein professioneller Ladegerätehersteller sollte nicht sofort eine Spezifikation versprechen, ohne vorher zu prüfen, ob die Anforderungen zusammenpassen.
3. Die elektrische Architektur kommt vor dem PCB-Layout
Sobald die Anforderungen definiert sind, können Ingenieure mit der Entwicklung der elektrischen Architektur beginnen.Hier wird die grundlegende Energieumwandlungsstrategie festgelegt.
Abhängig vom spezifischen Produkt kann das Forschungs- und Entwicklungsteam Faktoren wie den Strombedarf des Ladegeräts, interne Komponenten und Strukturdesign, Ladeprotokolle und die Einhaltung von Zertifizierungsteststandards bewerten.
Das Ziel besteht nicht einfach darin, das Ladegerät dazu zu bringen, die angegebene Wattzahl zu erzeugen.
Die Architektur muss eine stabile Stromversorgung bieten und gleichzeitig die Anforderungen an Sicherheit, Wärme, Effizienz und Zertifizierung erfüllen.
Bei Hochleistungsladegeräten sind diese Entscheidungen besonders wichtig, da weniger Spielraum für technische Fehler besteht.

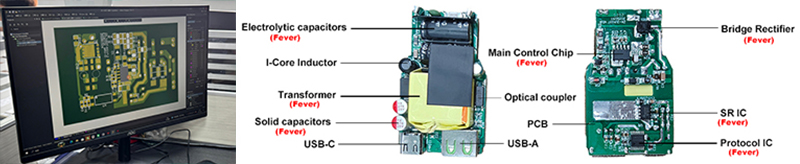

4. Beim PCB-Design treffen mehrere technische Anforderungen aufeinander
Nachdem die elektrische Architektur eingerichtet ist, Die PCB-Entwicklung beginnt.Beim PCB-Layout geht es nicht nur darum, Komponenten auf einer Platine anzubringen.
Ingenieure müssen zahlreiche Faktoren berücksichtigen, wie z. B. Strompfade, Komponentenabstände, Trennung von Hoch- und Niederspannungszonen, Signalführung, Wärmeableitungspfade, Transformatorplatzierung, elektromagnetische Störungen (EMI) sowie Kriech- und Luftstrecken.
Die Leiterplatte muss in das vorgesehene Gehäuse passen und dennoch genügend elektrischen und thermischen Spielraum bieten.
Bei kompakten GaN-Ladegeräten wird dies zu einer Herausforderung.Das Produkt mag physikalisch klein sein, aber die interne Leistungsdichte ist hoch.
Ein schlechtes PCB-Layout kann zu Problemen führen, die bei einem kurzen Funktionstest möglicherweise nicht sofort auftreten.
Dies kann zu übermäßiger Hitze, EMI-Problemen, ineffizienter Stromumwandlung oder instabilem Betrieb führen.
Aus diesem Grund ist die Leiterplattenentwicklung eine der Kernkompetenzen eines seriösen Herstellers von USB-C-Ladegeräten.
5. Die Entwicklung von GaN-Ladegeräten erfordert ein anderes Maß an Optimierung
Die GaN-Technologie hat es möglich gemacht, kleinere und leistungsdichtere Ladegeräte zu bauen, aber das bedeutet nicht, dass GaN automatisch die Entwicklung von Ladegeräten erleichtert.
Tatsächlich ist oft das Gegenteil der Fall.
Wenn ein Ladegerät kleiner wird und mit höheren Schaltfrequenzen arbeitet, muss das Technikteam weniger Platz zur Verfügung haben:
• Wärme, elektrische Isolierung, Komponentenplatzierung;
• EMI, Leistungsdichte, mechanische Toleranzen.
Die Produktentwicklungsgeschichte von ZONSAN umfasst kompakte GaN-Wandladegeräte von 20 W bis 65 W sowie leistungsstärkere GaN-Desktop-Lösungen bis zu 240 W.Die aktuellen Produktentwicklungsinformationen heben insbesondere das thermische Design für hohe Leistungen hervor, das auf den Anforderungen der IEC 62368 basiert.
Die Herausforderung besteht nicht nur darin, ein GaN-Gerät auszuwählen.
Darauf muss die komplette Energiearchitektur ausgelegt werden.
6. Bauingenieurwesen findet parallel zur Elektrotechnik statt
Das Gehäuse sollte nicht als Nebensache behandelt werden.
Die Gehäusedesign (siehe: Entwicklungsprozess der Ladegehäuseform) sollte nicht als nachträglicher Einfall betrachtet werden.Das Gehäuse und die Abmessungen des Ladegeräts bestimmen den verfügbaren Platz für folgende Komponenten:
• PCB (Printed Circuit Board), Transformatoren, Kondensatoren, thermische Schnittstellenmaterialien, Steckverbinder, Steckermechanismen und Isolationsstrukturen.
Es beeinflusst auch: Wärmeableitung (Wärmeübertragung), mechanische Festigkeit, Anschlussausrichtung und Steckerstabilität.
Für ein maßgeschneidertes Ladegerät müssen daher die Elektro- und Strukturteams zusammenarbeiten.
Wenn das Gehäuse kleiner wird, muss möglicherweise die Platine geändert werden.
Wenn sich die Leiterplatte ändert, können sich die Komponentenpositionen ändern.
Wenn sich die Position der Komponenten ändert, kann sich der Wärmepfad ändern.
Aus diesem Grund benötigt ein professioneller Hersteller von kundenspezifischen Ladegeräten sowohl elektronische als auch bautechnische Fähigkeiten.
7. Das thermische Design ist Teil des F&E-Prozesses und nicht nur ein abschließender Test
Wärmeleistung kann am Ende nicht vollständig gelöst werden.
Ingenieure müssen Wärme während der Entwurfsphase berücksichtigen.
Zu den potenziellen Wärmequellen gehören: Leistungs-ICs, GaN-Geräte, MOSFETs, Transformatoren, Gleichrichter und andere verlustbehaftete Komponenten.
Das F&E-Team muss verstehen, wo Wärme erzeugt wird und wohin sie gehen kann.
Mögliche Lösungen sind:
• Optimierung der Komponentenplatzierung und PCB-Kupferoptimierung;
• Wärmeleitpads und interne Wärmestrukturen;
• Gehäusewärmeübertragung und reduzierte Leistungsverluste.
Dies ist besonders wichtig für Ladeplattformen mit 100 W, 140 W und 240 W.
Ein Ladegerät, das zwar seine elektrische Leistung abgibt, aber unter Dauerlast übermäßig heiß wird, ist keine fertige technische Lösung.
8. PD, PPS und Multi-Port-Logik werden während der Entwicklung validiert
Moderne Ladegeräte unterstützen zunehmend mehrere Ladeprotokolle.
Je nach Produkt kann dies Folgendes umfassen: USB-C PD, PPS, QC, andere gerätespezifische Ladeanforderungen
Bei einem Ladegerät mit nur einem Anschluss ist die technische Herausforderung relativ gering.Bei einem Ladegerät mit mehreren Anschlüssen wird die Stromversorgungsarchitektur komplizierter.
Das Ladegerät muss möglicherweise ermitteln, wie die verfügbare Leistung verteilt wird, wenn mehrere Geräte angeschlossen sind.
Beispiel: Ein Tischladegerät muss möglicherweise einen USB-C-Anschluss mit hoher Leistung unterstützen und gleichzeitig andere Geräte mit Ausgängen mit geringerer Leistung versorgen.
Das bedeutet, dass der F&E-Prozess nicht nur einzelne Ports validieren muss, sondern auch, wie sich das System verhält, wenn diese Ports zusammen verwendet werden.
9. Die Prototypenentwicklung verwandelt das Design in ein physisches Produkt
Sobald die elektrischen und mechanischen Designs ausreichend ausgereift sind, geht das Projekt in die Prototypenentwicklung über.
Dies ist ein wichtiger Übergang.
Auf einem Computerbildschirm sieht ein Design möglicherweise korrekt aus.Ein physischer Prototyp kann Dinge offenbaren, die durch Simulationen oder Zeichnungen nicht vollständig sichtbar werden.
Ingenieure können Folgendes prüfen:
• Tatsächlicher Komponentenabstand, Gehäusepassung, Anschlussausrichtung;
• Transformatorposition, Montagemöglichkeit, thermisches Verhalten;
• Steckerstruktur, Interaktion zwischen Leiterplatte und Gehäuse.
Die Prototypenentwicklung bietet daher eine frühzeitige Möglichkeit, Probleme zu erkennen, bevor sie zu teuren Werkzeugen oder Massenproduktionsproblemen werden.
10. Beim technischen Debuggen wird das Design verfeinert
Der erste Prototyp ist selten das Endprodukt.
Ingenieure müssen möglicherweise auch das Ladegerät debuggen und dabei Aspekte wie Ausgangsspannung, Lasteigenschaften, PD-Aushandlung und PPS-Betrieb sowie Schutzfunktionen, Temperatur, EMI (elektromagnetische Interferenz), Energieeffizienz und Porteigenschaften abdecken.
Das ist normal.
Bei der technischen Entwicklung geht es nicht darum, ein perfektes Erstmuster herzustellen.Es geht darum, Probleme früh genug zu erkennen, um sie zu beheben.
Die Qualität eines Forschungs- und Entwicklungsteams für Ladegeräte spiegelt sich oft darin wider, wie systematisch es diese Probleme angeht.
Ein starkes Team erfasst das Problem, identifiziert die Ursache, führt eine kontrollierte Änderung durch und überprüft das Ergebnis.Es werden nicht einfach Komponenten ausgetauscht, bis das Beispiel funktioniert.
11. Die Validierung bestimmt, ob der Prototyp für die Weiterentwicklung bereit ist
Nach dem Debuggen muss das Produkt strukturiert validiert werden.
Von hier aus geht die Technik weiter: „Es funktioniert.“zu: „Es funktioniert konsistent unter definierten Bedingungen.“
Die Validierung kann Folgendes umfassen:
• Volllasttests, Temperaturanstiegstests, Eingangsvariation, Ausgangsstabilität;
• Schutzprüfung, PD/PPS-Kompatibilität, Alterung, mechanische Prüfung;
• Sicherheitsbezogene Prüfungen, Zuverlässigkeitsprüfungen.
Das genaue Testprogramm hängt vom Produkt und Zielmarkt ab.
Der Zweck ist derselbe: Identifizieren Sie Schwachstellen vor der Massenproduktion.

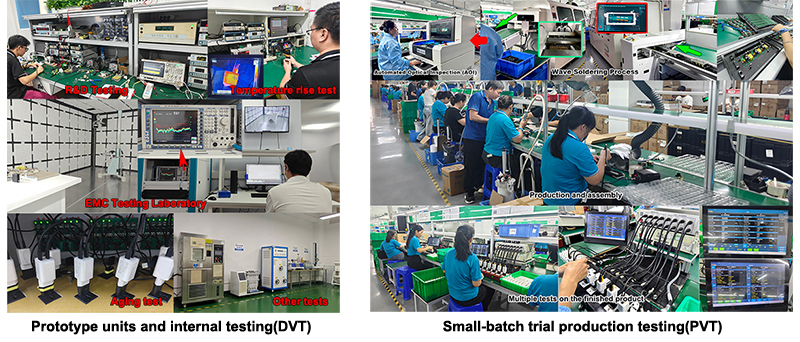

12. DVT und PVT verwandeln Engineering in einen Produktionsprozess
Für die professionelle OEM-Entwicklung kann die Produktvalidierung nicht mit einem erfolgreichen Prototyp enden.
Mit DVT (Design Validation Testing) wird überprüft, ob das Design die beabsichtigten Anforderungen erfüllt.
PVT (Production Validation Testing) geht noch einen Schritt weiter.
Es stellt sich die Frage, ob das Produkt konsistent mit dem vorgesehenen Produktionsprozess hergestellt werden kann.
Diese Unterscheidung ist wichtig.
Ein Ladegerät kann einwandfrei funktionieren, wenn es von einem Techniker zusammengebaut wird.Das bedeutet nicht automatisch, dass über Tausende von Produktionseinheiten hinweg die gleiche Leistung erzielt wird.
PVT verbindet daher Forschung und Entwicklung mit der Fertigung.
Der Produktionsprozess, die Montagemethode, die Inspektionspunkte und die Testverfahren müssen alle das endgültige Design unterstützen.
13. Die Zertifizierungsvorbereitung ist in die Produktentwicklung integriert
Die Zertifizierung ist von Anfang an in jede Phase eines Ladegerätprojekts integriert. Vorbereitung auf die Zertifizierung sollte nicht lediglich als abschließender behördlicher Genehmigungsschritt betrachtet werden;Das Design selbst hat direkten Einfluss auf das Zertifizierungsergebnis.
Dies ist ein Grund dafür, dass erfahrene Ladegerätehersteller gegenüber Lieferanten, die in erster Linie die externe Produktion koordinieren, im Vorteil sind.
Bereits in der ersten Entwurfsphase können Ingenieure Zertifizierungsanforderungen und vorbereitende Arbeiten berücksichtigen und entsprechend fundierte Entscheidungen treffen.
Dies verringert das Risiko von Rückschlägen bei Labortests aufgrund notwendiger größerer Designänderungen oder anderer Probleme.
14. Technische Dokumentation hält das Produkt unter Kontrolle
Der Ladegerät-Entwicklungsprozess umfasst nicht nur die Herstellung von Leiterplatten (Printed Circuit Boards), sondern auch die Erstellung verschiedener technischer Dokumente.
Zu diesen Dokumenten können Schaltpläne, PCB-Dateien, Stücklisten (BOM), Konstruktionszeichnungen, Testaufzeichnungen, Spezifikationen, Musteraufzeichnungen, technische Änderungsaufzeichnungen und Verifizierungsergebnisse gehören.
Die Dokumentation mag weniger interessant klingen als die eigentliche Hardware, wird aber äußerst wichtig, sobald das Produkt in die Massenproduktion geht.
Wenn sich ein Bauteil sechs Monate später ändert, müssen Ingenieure genau wissen, was das ursprüngliche Design enthielt.
Wenn ein Kunde eine Spezifikationsänderung anfordert, benötigt das Team eine kontrollierte Möglichkeit, die Auswirkungen zu bewerten.
Dies ist Teil der Aufrechterhaltung der Produktkonsistenz.
15. Angelegenheiten der technischen Änderungskontrolle nach dem Start
Der Forschungs- und Entwicklungsprozess des PD Gan-Ladegeräts ist noch nicht abgeschlossen, wenn das Produkt in Produktion geht.
Kommerzielle Produkte erfordern häufig spätere Änderungen.
Zum Beispiel:
• Eine Komponente wird veraltet.
• Ein Lieferant ändert eine Komponente.
• Ein Kunde fordert einen neuen Stecker.
• Eine Zertifizierungsanforderung ändert sich.
• Eine Wohnung muss umgebaut werden.
• Eine neue Portkonfiguration wird angefordert.
Das Technikteam muss die Änderungen außerdem bewerten, um festzustellen, ob etwaige Anpassungen oder Modifikationen am Ladegerät Auswirkungen auf die Leistung oder Zertifizierung haben.
Aus diesem Grund behandeln erfahrene Hersteller technische Änderungen als kontrollierte Prozesse und nicht als informelle Ersetzungen.
Die F&E-Struktur von ZONSAN verbindet Design und Validierung
Einer der wichtigeren Aspekte der Forschungs- und Entwicklungsorganisation von ZONSAN besteht darin, dass sie nicht einfach als Gruppe von PCB-Designern dargestellt wird.
Die veröffentlichte Forschungs- und Entwicklungsstruktur des Zonsan umfasst Elektronikingenieure, Bauingenieure, Layoutingenieure, eine DQE-Validierungsgruppe, Dokumentationsmanagement, Musterentwicklung und kundenspezifisches Fallmanagement.
Diese Struktur spiegelt eine wichtige Realität der Ladegeräteentwicklung wider: Ein Ladegerät ist ein System, keine einzelne Platine.
Elektrische Leistung, mechanisches Design, thermisches Verhalten, Validierung und Fertigung müssen alle zusammenpassen, bevor ein Produkt fertig ist.
Das Forschungs- und Entwicklungsteam von ZONSAN hat über 1.000 technische Projekte abgeschlossen und besteht aus 21 Forschungs- und Entwicklungsingenieuren.
Diese Zahlen sind nicht deshalb nützlich, weil ein größeres Team automatisch bessere Produkte bedeutet, sondern weil sie zeigen, dass die Entwicklung von Ladegeräten als fortlaufende technische Aktivität und nicht als gelegentliche Produktbeschaffung behandelt wird.
Von Forschung und Entwicklung bis zur Massenproduktion
Sobald die Validierung abgeschlossen ist, geht das Projekt in Richtung Produktionstransfer.
An dieser Stelle ändert sich die Frage erneut.
Das Forschungs- und Entwicklungsteam hat bewiesen, dass das Produkt funktioniert.Die Fertigung muss nun beweisen, dass sie dieses Ergebnis reproduzieren kann.
Der Übergang kann Folgendes umfassen:
Endgültige Stückliste → Produktionsdokumentation → Werkzeuge / Vorrichtungen → SMT-Vorbereitung → Montageprozess → Produktionstests → Alterung → Endgültige Qualitätskontrolle → Massenproduktion.
Das veröffentlichte Produktionssystem von ZONSAN umfasst eingehende Materialprüfung, Plug-in-Prüfung, Halbzeugprüfung, Reparaturschweißprüfung, Alterungsprüfung, abschließende elektrische Prüfung, Aussehensprüfung und Lagerkontrolle.(Erfahren Sie hier, wie USB-C-Ladegeräte hergestellt werden.)
Diese Verbindung zwischen Forschung und Entwicklung und Fertigung ist von entscheidender Bedeutung.
Ein starker Prototyp bedeutet wenig, wenn die Fabrik ihn nicht konsistent reproduzieren kann.
Weiterlesen
Was das für Käufer von OEM-Ladegeräten bedeutet
Für einen Käufer, der ein maßgeschneidertes Ladegerät entwickelt, sollte der F&E-Prozess einer der ersten Dinge sein, die untersucht werden müssen.
Fragen Sie nicht nur: „Welche Modelle haben Sie?“
Fragen Sie auch: „Wie entwickelt man ein neues Modell?“
Ein kompetenter Ladegerätehersteller sollte Folgendes erklären können:
• Wie Anforderungen überprüft werden
• Wer entwirft die elektrische Architektur?
• Wie die PCB-Entwicklung gehandhabt wird
• Wie strukturelles Design integriert wird
• Wie die thermische Leistung bewertet wird
• Wie Prototypen getestet werden
• Wie TVT/PVT behandelt werden
• Wie die Zertifizierung vorbereitet wird
• Wie technische Änderungen kontrolliert werden
• Wie das Design in die Massenproduktion übertragen wird
Anhand dieser Fragen lässt sich schnell erkennen, ob es sich um einen echten Hersteller mit Ingenieurskompetenz oder in erster Linie um einen Handelsvermittler handelt.
Warum F&E-Fähigkeiten bei steigender Ladegerätleistung wichtiger werden
Je höher die Leistung, desto weniger Spielraum bleibt für schwache Technik.
Bei 20 W sind die Designbeschränkungen relativ überschaubar.
Bei 65 W werden Überlegungen zu Wärme und Leistungsdichte wichtiger.
Bei 100 W und mehr wird die technische Beziehung zwischen Leistungsumwandlung, thermischem Design, PCB-Layout, Komponentenauswahl und Sicherheit immer wichtiger.
Mit 140 W und 240 W arbeitet das Produkt in einer völlig anderen technischen Umgebung als ein einfaches Telefonladegerät.
Aus diesem Grund sollte ein Käufer, der Hochleistungs-GaN- oder PD3.1-Ladegeräte kauft, das Ingenieurteam des Herstellers prüfen, bevor er sich zu stark auf den Stückpreis konzentriert.(Erfahren Sie mehr, warum die Ladegerätetechnik wichtiger ist als der Preis.)
Das Produkt sieht zwar kompakt aus, doch die technischen Herausforderungen dahinter sind alles andere als trivial.
Was macht einen guten Forschungs- und Entwicklungsprozess für Ladegeräte aus?
Ein starker Forschungs- und Entwicklungsprozess für Ladegeräte weist mehrere Merkmale auf.
Es beginnt mit den Anforderungen.Das Team versteht, was der Kunde tatsächlich braucht, bevor es ein Design auswählt.
Es betrachtet das gesamte Produkt.Elektrische, mechanische, thermische und fertigungstechnische Anforderungen werden gemeinsam bewertet.
Es bestätigt statt Annahmen.Ingenieure testen das physische Produkt, anstatt sich nur auf Konstruktionsberechnungen zu verlassen.
Es steuert Veränderungen.Technische Änderungen werden dokumentiert und hinsichtlich ihrer Auswirkungen bewertet.
Es verbindet Forschung und Entwicklung mit der Produktion.Das endgültige Design wird im Hinblick auf die Massenfertigung entwickelt.
Es lernt aus früheren Projekten.Bei Tests und Produktion entdeckte Probleme sollten in die zukünftige Produktentwicklung einfließen.
Dieser letzte Punkt ist besonders wichtig.
Exzellente Ingenieurteams fangen nicht jedes Mal bei Null an;Sie bauen kontinuierlich auf ihrer Erfahrung und Innovationen auf.
Durch Forschung und Entwicklung kann eine Ladegerätefabrik mehr als ein Produkt herstellen
Eine Fabrik, die nur über Produktionskapazitäten verfügt, kann ein Produkt herstellen.
Eine Fabrik mit starken Forschungs- und Entwicklungskapazitäten kann Produktplattformen entwickeln.
Dieser Unterschied ist für Marken mit mehreren Ladeprodukten von Bedeutung.
Eine erfolgreiche Engineering-Plattform kann verwandte Produkte mit unterschiedlichen Wattzahlen, Anschlusskonfigurationen, Gehäusedesigns, Steckertypen und Ausgangsprofilen unterstützen.
Dadurch können doppelte Entwicklungsarbeiten reduziert und zukünftige Produkteinführungen effizienter gestaltet werden.
Für einen OEM-Kunden, der eine Produktfamilie anstelle eines isolierten Ladegeräts plant, kann dies ein großer Vorteil sein.
Letzte Gedanken
Ein modernes Ladegerät ist möglicherweise klein genug, um in Ihre Handfläche zu passen.
Der Entwicklungsprozess ist alles andere als einfach.
Von der ersten Produktanforderung über die elektrische Architektur, das PCB-Design, die Strukturtechnik, die thermische Optimierung, das Prototyp-Debugging, die Validierung, die Zertifizierungsvorbereitung und den Produktionstransfer beeinflusst jede Phase das Endprodukt.
Deshalb ist die Qualität eines Forschungs- und Entwicklungsprozess für Ladegeräte ist genauso wichtig wie die Produktionsausrüstung selbst.
Für OEM- und ODM-Käufer ist die richtige Frage nicht nur, ob eine Fabrik ein Ladegerät herstellen kann.
Die bessere Frage ist, ob die Fabrik über das entsprechende Engineering-System verfügt entwickeln, validieren, verbessern und reproduzieren das Ladegerät ständig.
Das ist der Unterschied zwischen dem Kauf eines bestehenden Produkts und der Zusammenarbeit mit einem echten Ladegerätehersteller.
FAQ
F1: Wie läuft der Forschungs- und Entwicklungsprozess für ein Ladegerät ab?
Ein typischer F&E-Prozess für Ladegeräte umfasst Produktanforderungsdefinition, elektrische Architektur, PCB-Design, Struktur- und Wärmetechnik, Prototypenentwicklung, Debugging, Validierung, Zertifizierungsvorbereitung, DVT/PVT und Produktionstransfer.
F2: Wie lange dauert die Forschung und Entwicklung von Ladegeräten?
Die Entwicklungszeit hängt davon ab, ob das Projekt eine bestehende Plattform nutzt oder ein neues elektrisches und mechanisches Design erfordert.Ein maßgeschneidertes Produkt mit neuen Werkzeugen und Zertifizierungen erfordert im Allgemeinen mehr Entwicklungszeit als ein modifiziertes bestehendes Modell.
F3: Was macht ein Forschungs- und Entwicklungsingenieur für Ladegeräte?
Forschungs- und Entwicklungsingenieure für Ladegeräte können an der Stromversorgungsarchitektur, dem PCB-Design, der Komponentenauswahl, der thermischen Leistung, dem USB-C PD/PPS-Verhalten, Schutzschaltungen, Tests und technischen Änderungen arbeiten.
F4: Warum ist das PCB-Design bei der Entwicklung von Ladegeräten wichtig?
Das PCB-Design beeinflusst die elektrische Leistung, das thermische Verhalten, die elektromagnetische Strahlung, die Platzierung der Komponenten, den Sicherheitsabstand und die Möglichkeit, die Elektronik in einem kompakten Gehäuse unterzubringen.
F5: Wie werden GaN-Ladegeräte entwickelt?
Die Entwicklung von GaN-Ladegeräten umfasst Leistungsarchitektur, Hochfrequenz-Schaltdesign, PCB-Layout, Wärmemanagement, Komponentenauswahl, PD/PPS-Integration, Prototypentests und Zuverlässigkeitsvalidierung.
F6: Was ist DVT bei der Entwicklung von Ladegeräten?
DVT (Design Validation Testing) überprüft, ob das Ladegerätdesign seine beabsichtigten elektrischen, thermischen, mechanischen und funktionalen Anforderungen erfüllt, bevor die Produktion abgeschlossen wird.
F7: Was ist PVT bei der Herstellung von Ladegeräten?
PVT (Production Validation Testing) überprüft, ob das validierte Ladegerätdesign konsistent unter Verwendung des vorgesehenen Produktionsprozesses hergestellt werden kann.
F8: Kann ein Ladegerätehersteller die Leiterplatte anpassen?
Ein echter OEM/ODM-Ladegeräthersteller mit internen Engineering-Fähigkeiten kann je nach Projektanforderungen Leiterplatten und Stromversorgungsarchitekturen entwickeln oder modifizieren.
F9: Was ist der Unterschied zwischen der Forschung und Entwicklung von Ladegeräten und der Herstellung von Ladegeräten?
Die Forschung und Entwicklung erstellt und validiert das Produktdesign.Die Fertigung reproduziert das validierte Design konsistent im Produktionsmaßstab.Eine leistungsfähige OEM-Fabrik benötigt beide Fähigkeiten, um komplexe Anpassungen zu unterstützen.
F10: Warum ist die Forschung und Entwicklung von Ladegeräten für OEM-Käufer wichtig?
Starke Forschung und Entwicklung reduzieren das Risiko von Designproblemen, Zertifizierungsverzögerungen, thermischen Problemen, Kompatibilitätsproblemen und inkonsistenter Massenproduktion.Es gibt Marken außerdem mehr Flexibilität bei der Entwicklung maßgeschneiderter Ladeprodukte.
Rezensenten: Zonsan F&E-Ingenieur: Miller;Produktionsleiter: Luo Zhang
Zweitgutachter: Luke und Kelly
Datum der endgültigen Überprüfung: [12. September 2026]
