Wie sich Sicherheitsstandards auf das Ladegerätdesign auswirken
Wenn man sich ein USB-C-Ladegerät ansieht, sieht man normalerweise ein kleines Kunststoffgehäuse, ein paar Anschlüsse und eine Nennleistung wie 30 W, 65 W oder 100 W.
Das Ingenieursteam sieht etwas ganz anderes.
In diesem kleinen Gehäuse befinden sich Hochspannungsschaltkreise, Isolationsbarrieren, Schaltkomponenten, ein Transformator, Schutzschaltkreise, Wärmepfade und ein USB-C-Stromversorgungssystem.Alle Teile müssen zusammenarbeiten und gleichzeitig im Normalbetrieb und unter vernünftigerweise vorhersehbaren anormalen Bedingungen sicher bleiben.
Hier beginnen Sicherheitsstandards, das Ladegerätdesign zu beeinflussen.
Mit Sicherheitsstandards befasst sich ein Ladegerätehersteller nicht, nachdem das Produkt bereits entwickelt wurde.Sie können sich auf das PCB-Layout, den Transformatoraufbau, das Isolationssystem, die Komponentenauswahl, das Gehäuse, das Temperaturmanagement und sogar auf die Art und Weise auswirken, wie das fertige Ladegerät in der Produktionslinie getestet wird.
Für GaN-Schnellladegeräte wird dies immer wichtiger.
Ein kompaktes 65-W-GaN-Ladegerät muss mehr Leistung auf kleinerem Raum bewältigen als viele ältere Low-Power-Adapter.Ein 100-W- oder 140-W-Multiport-Ladegerät erhöht die Komplexität zusätzlich, da mehrere Ausgänge gleichzeitig betrieben werden können.
Das Ergebnis ist einfach: Sicherheitsanforderungen sind von Anfang an Teil der Ladegerätetechnik.
Kurze Antwort: Wie wirken sich Sicherheitsstandards auf das Ladegerätdesign aus?
Sicherheitsstandards wirken sich auf das Ladegerätdesign aus, indem sie Folgendes beeinflussen:
• Elektrische Isolierung, Kriech- und Luftstrecken, Transformatorbau, Isoliermaterialien, Leiterplattenlayout, Schutzschaltungen.
• Komponentenbewertungen, thermisches Design, Gehäusematerialien, mechanische Konstruktion, Verhalten bei ungewöhnlichen Bedingungen, Sicherheitstests in der Produktionslinie, Dokumentation und Änderungskontrolle.
Die genauen Anforderungen hängen vom Produkt, dem Zielmarkt und der geltenden Norm ab.
Für Ladegeräte und externe Netzteile ist IEC 62368-1 besonders relevant für die Sicherheitsarchitektur von Geräten in ihrem Anwendungsbereich.Der Standard verwendet einen Energiequellen- und Schutzansatz, anstatt lediglich ein festes Design vorzuschreiben.
Warum zwei Ladegeräte mit derselben 65-W-Leistung sehr unterschiedliche interne Designs haben können.
Was ist ein Ladegerät-Sicherheitsstandard?
Eine Sicherheitsnorm stellt einen strukturierten Satz von Anforderungen zur Reduzierung der mit elektrischen und elektronischen Geräten verbundenen Risiken bereit.
Es wird nicht einfach gefragt: „Gibt dieses Ladegerät eine Leistung von 65 W?“
Es stellt viel tiefere Fragen.
Zum Beispiel:
• Kann gefährliche Spannung einen für den Benutzer zugänglichen Teil erreichen?
• Ist das Isolationssystem ausreichend?
• Kann eine Komponente unter anormalen Bedingungen überhitzen?
• Bietet das Gehäuse den erforderlichen Schutz?
• Reagiert das Ladegerät sicher auf Störungen?
• Sind kritische Komponenten angemessen bewertet?
• Kann das Produkt seine Sicherheitseigenschaften während der Produktion beibehalten?
IEC 62368-1:2023 beschreibt sich selbst als Produktsicherheitsnorm, die Energiequellen klassifiziert und Schutzmaßnahmen festlegt, die die Wahrscheinlichkeit von Schmerzen, Verletzungen und feuerbedingten Sachschäden verringern sollen.
Die Fabrik entwirft nicht nur die elektrische Leistung;Es baut ein umfassendes Sicherheitssystem auf.
Sicherheitsstandards existieren nicht isoliert
Ein weiterer wichtiger Punkt ist, dass die Einhaltung der Ladegerätevorschriften in der Regel mehr als eine Anforderung umfasst.
Ein modernes USB-C-Ladegerät kann mehrere technische Bereiche betreffen:
• Produktsicherheit, Elektromagnetische Verträglichkeit, Energieeffizienz.
• USB-C-Anforderungen, USB Power Delivery, regionale behördliche Anforderungen, Umweltanforderungen
Diese Bereiche überschneiden sich, sind aber nicht identisch.
Beispielsweise verwaltet USB-IF separate USB-Typ-C- und Power-Delivery-Spezifikationen sowie Konformitätstestanforderungen.Die aktuelle Dokumentbibliothek umfasst USB PD Revision 3.2 und eine PD-Konformitätstestspezifikation für das dritte Quartal 2026.
Daher muss ein Ladegerätehersteller unterscheiden zwischen: Einhaltung der Sicherheitsvorschriften und Protokoll- oder Schnittstellenkonformität.
Ein Ladegerät kann elektrisch sicher sein, aber dennoch ein USB-C- oder PD-Implementierungsproblem aufweisen.Ebenso kann ein Ladegerät die Leistung korrekt verarbeiten, auch wenn seine Isolierung oder sein thermisches Design Schwachstellen aufweisen.
1. Sicherheitsstandards wirken sich auf die Ladegerätarchitektur aus
Der erste große Effekt tritt ein, bevor die Leiterplatte überhaupt geroutet wird.Ingenieure müssen entscheiden, wie das Stromumwandlungssystem strukturiert werden soll.
Ein typisches AC-zu-DC-Ladegerät umfasst:
AC-Eingang → Schutz → Berichtigung → Schaltstufe → Transformator → Sekundärkonvertierung → Ausgabefilterung → USB-C-Ausgang
Sicherheitserwägungen beeinflussen die Trennung zwischen diesen Abschnitten.
Die Primärseite verwaltet potenziell gefährliche Netzspannung.
Die Sekundärseite ist mit dem USB-Ausgang verbunden, den der Benutzer berührt und mit dem er elektronische Geräte verbindet.(Diese Trennung ist grundlegend.)
Daher muss das Ingenieurteam beim Entwurf der Architektur sicherstellen, dass die erforderlichen Sicherheitsisolationsbarrieren eingehalten werden.Diese Anforderung beeinflusst von Anfang an die Platzierung der Komponenten, die Leiterplattenführung und den strukturellen Aufbau des Transformators.

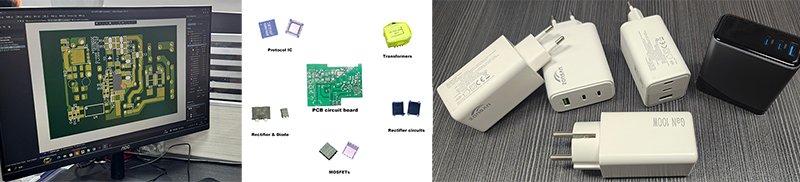

2. Das PCB-Layout wird direkt von Sicherheitsanforderungen beeinflusst
Bei einer Ladegerät-Leiterplatte handelt es sich nicht einfach nur um einen Raum, in dem Komponenten entsprechend der elektrischen Zweckmäßigkeit platziert werden.
Sicherheitsanforderungen beeinflussen, wo Komponenten physisch platziert werden können.
Ingenieure müssen auf Folgendes achten:
• Hochspannungsbereiche und Niederspannungsbereiche;
• Isolationsgrenzen, Kriech- und Luftstrecken;
• PCB-Steckplätze, sofern zutreffend;
• Komponentenabstände, Verlegung und wärmeerzeugende Komponenten;
• Erdung.
Dies wird schwierig, wenn das Ladegerät sehr klein ist.
Ein kompakter 30-W-Adapter bietet möglicherweise ausreichend Platz, um kritische Bereiche bequem abzutrennen.
Ein 100-W-GaN-Ladegerät mit hoher Dichte bietet viel weniger Freiheiten.
Der PCB-Designer löst somit mehrere Probleme gleichzeitig: Wie kann ich den Stromkreis elektrisch effizient gestalten und gleichzeitig die erforderliche Sicherheitstrennung und thermische Leistung beibehalten?
Das ist ein technisches Problem, nicht nur ein Layoutproblem.
Sie können die zuvor veröffentlichten Artikel von Zonsan hier durchsuchen: Die Bedeutung des Ladegerät-PCB-Designs.↗
3. Kriech- und Luftstrecken beeinflussen die Platzierung der Komponenten
Kriech- und Luftstrecke sind zwei der wichtigsten Konzepte beim Sicherheitsdesign von Ladegeräten.
Abstand bezieht sich auf den kürzesten Abstand durch Luft zwischen leitenden Teilen.
Kriechweg bezieht sich auf den kürzesten Abstand entlang einer Isolierfläche.
Verwechseln Sie diese beiden Konzepte nicht.
Ingenieure müssen diese Abstände in Bereichen berücksichtigen, in denen unterschiedliche elektrische Potenziale bestehen, insbesondere zwischen gefährlichen Primärkreisen und zugänglichen Sekundärkreisen.
Dies kann Folgendes beeinflussen:
• Platzierung von PCB-Komponenten, Kupferführung und Transformator-Pin-Belegung;
• Leiterplattensteckplätze, Optokopplerplatzierung, Steckverbinderpositionierung und Isolationsstrukturen;
Ein Ladegerät kann auf der Platine perfekt organisiert aussehen und dennoch eine Neugestaltung erfordern, wenn die entsprechenden Sicherheitsabstände für die jeweilige Konstruktion nicht ausreichen.
Aus diesem Grund muss während der PCB-Entwicklung eine Sicherheitsüberprüfung durchgeführt werden.

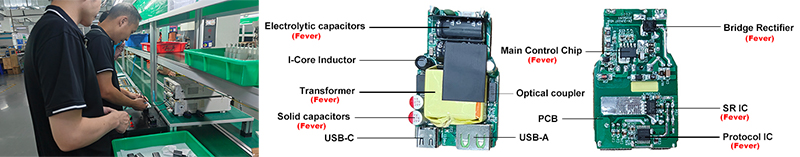

4. Das Transformatordesign wird stark von der Sicherheit beeinflusst
Der Transformator ist eine der wichtigsten Komponenten in einem isolierten Ladegerät.Es ist für die Energieübertragung verantwortlich und trägt gleichzeitig dazu bei, die Trennung zwischen Primär- und Sekundärkreisläufen aufrechtzuerhalten.
Daher beeinflussen Sicherheitsaspekte die Wicklungsstruktur, das Isolationssystem, den Drahttyp, das Spulendesign, das Isolierband, den Magnetkern, die Stiftkonfiguration und die Primär-zu-Sekundär-Isolierung.
Dies ist besonders wichtig bei kompakten Galliumnitrid-Ladegeräten (GaN).
Der Transformator muss in eine kleine mechanische Hülle passen, ohne das elektrische Isolationssystem zu beeinträchtigen.Gleichzeitig muss es die erforderlichen Leistungs- und thermischen Bedingungen bewältigen.
Dies ist ein Grund, warum der einfache Austausch des Transformators durch ein kleineres Teil keine harmlose mechanische Änderung ist.Es kann die elektrische Leistung, das thermische Verhalten und die Sicherheit beeinträchtigen.
Eine Sicherheitsnorm stellt einen strukturierten Satz von Anforderungen zur Reduzierung der mit elektrischen und elektronischen Geräten verbundenen Risiken bereit.
Es wird nicht einfach gefragt: „Gibt dieses Ladegerät eine Leistung von 65 W?“
Es stellt viel tiefere Fragen.
Zum Beispiel:
• Kann gefährliche Spannung einen für den Benutzer zugänglichen Teil erreichen?
• Ist das Isolationssystem ausreichend?
• Kann eine Komponente unter anormalen Bedingungen überhitzen?
• Bietet das Gehäuse den erforderlichen Schutz?
• Reagiert das Ladegerät sicher auf Störungen?
• Sind kritische Komponenten angemessen bewertet?
• Kann das Produkt seine Sicherheitseigenschaften während der Produktion beibehalten?
IEC 62368-1:2023 beschreibt sich selbst als Produktsicherheitsnorm, die Energiequellen klassifiziert und Schutzmaßnahmen festlegt, die die Wahrscheinlichkeit von Schmerzen, Verletzungen und feuerbedingten Sachschäden verringern sollen.
Die Fabrik entwirft nicht nur die elektrische Leistung;Es baut ein umfassendes Sicherheitssystem auf.
Sicherheitsstandards existieren nicht isoliert
Ein weiterer wichtiger Punkt ist, dass die Einhaltung der Ladegerätevorschriften in der Regel mehr als eine Anforderung umfasst.
Ein modernes USB-C-Ladegerät kann mehrere technische Bereiche betreffen:
• Produktsicherheit, Elektromagnetische Verträglichkeit, Energieeffizienz.
• USB-C-Anforderungen, USB Power Delivery, regionale behördliche Anforderungen, Umweltanforderungen
Diese Bereiche überschneiden sich, sind aber nicht identisch.
Beispielsweise verwaltet USB-IF separate USB-Typ-C- und Power-Delivery-Spezifikationen sowie Konformitätstestanforderungen.Die aktuelle Dokumentbibliothek umfasst USB PD Revision 3.2 und eine PD-Konformitätstestspezifikation für das dritte Quartal 2026.
Daher muss ein Ladegerätehersteller unterscheiden zwischen: Einhaltung der Sicherheitsvorschriften und Protokoll- oder Schnittstellenkonformität.
Ein Ladegerät kann elektrisch sicher sein, aber dennoch ein USB-C- oder PD-Implementierungsproblem aufweisen.Ebenso kann ein Ladegerät die Leistung korrekt verarbeiten, auch wenn seine Isolierung oder sein thermisches Design Schwachstellen aufweisen.
1. Sicherheitsstandards wirken sich auf die Ladegerätarchitektur aus
Der erste große Effekt tritt ein, bevor die Leiterplatte überhaupt geroutet wird.Ingenieure müssen entscheiden, wie das Stromumwandlungssystem strukturiert werden soll.
Ein typisches AC-zu-DC-Ladegerät umfasst:
AC-Eingang → Schutz → Berichtigung → Schaltstufe → Transformator → Sekundärkonvertierung → Ausgabefilterung → USB-C-Ausgang
Sicherheitserwägungen beeinflussen die Trennung zwischen diesen Abschnitten.
Die Primärseite verwaltet potenziell gefährliche Netzspannung.
Die Sekundärseite ist mit dem USB-Ausgang verbunden, den der Benutzer berührt und mit dem er elektronische Geräte verbindet.(Diese Trennung ist grundlegend.)
Daher muss das Ingenieurteam beim Entwurf der Architektur sicherstellen, dass die erforderlichen Sicherheitsisolationsbarrieren eingehalten werden.Diese Anforderung beeinflusst von Anfang an die Platzierung der Komponenten, die Leiterplattenführung und den strukturellen Aufbau des Transformators.
2. Das PCB-Layout wird direkt von Sicherheitsanforderungen beeinflusst
Bei einer Ladegerät-Leiterplatte handelt es sich nicht einfach nur um einen Raum, in dem Komponenten entsprechend der elektrischen Zweckmäßigkeit platziert werden.
Sicherheitsanforderungen beeinflussen, wo Komponenten physisch platziert werden können.
Ingenieure müssen auf Folgendes achten:
• Hochspannungsbereiche und Niederspannungsbereiche;
• Isolationsgrenzen, Kriech- und Luftstrecken;
• PCB-Steckplätze, sofern zutreffend;
• Komponentenabstände, Verlegung und wärmeerzeugende Komponenten;
• Erdung.
Dies wird schwierig, wenn das Ladegerät sehr klein ist.
Ein kompakter 30-W-Adapter bietet möglicherweise ausreichend Platz, um kritische Bereiche bequem abzutrennen.
Ein 100-W-GaN-Ladegerät mit hoher Dichte bietet viel weniger Freiheiten.
Der PCB-Designer löst somit mehrere Probleme gleichzeitig: Wie kann ich den Stromkreis elektrisch effizient gestalten und gleichzeitig die erforderliche Sicherheitstrennung und thermische Leistung beibehalten?
Das ist ein technisches Problem, nicht nur ein Layoutproblem.
Sie können die zuvor veröffentlichten Artikel von Zonsan hier durchsuchen: Die Bedeutung des Ladegerät-PCB-Designs.↗
3. Kriech- und Luftstrecken beeinflussen die Platzierung der Komponenten
Kriech- und Luftstrecke sind zwei der wichtigsten Konzepte beim Sicherheitsdesign von Ladegeräten.
Abstand bezieht sich auf den kürzesten Abstand durch Luft zwischen leitenden Teilen.
Kriechweg bezieht sich auf den kürzesten Abstand entlang einer Isolierfläche.
Verwechseln Sie diese beiden Konzepte nicht.
Ingenieure müssen diese Abstände in Bereichen berücksichtigen, in denen unterschiedliche elektrische Potenziale bestehen, insbesondere zwischen gefährlichen Primärkreisen und zugänglichen Sekundärkreisen.
Dies kann Folgendes beeinflussen:
• Platzierung von PCB-Komponenten, Kupferführung und Transformator-Pin-Belegung;
• Leiterplattensteckplätze, Optokopplerplatzierung, Steckverbinderpositionierung und Isolationsstrukturen;
Ein Ladegerät kann auf der Platine perfekt organisiert aussehen und dennoch eine Neugestaltung erfordern, wenn die entsprechenden Sicherheitsabstände für die jeweilige Konstruktion nicht ausreichen.
Aus diesem Grund muss während der PCB-Entwicklung eine Sicherheitsüberprüfung durchgeführt werden.
4. Das Transformatordesign wird stark von der Sicherheit beeinflusst
Der Transformator ist eine der wichtigsten Komponenten in einem isolierten Ladegerät.Es ist für die Energieübertragung verantwortlich und trägt gleichzeitig dazu bei, die Trennung zwischen Primär- und Sekundärkreisläufen aufrechtzuerhalten.
Daher beeinflussen Sicherheitsaspekte die Wicklungsstruktur, das Isolationssystem, den Drahttyp, das Spulendesign, das Isolierband, den Magnetkern, die Stiftkonfiguration und die Primär-zu-Sekundär-Isolierung.
Dies ist besonders wichtig bei kompakten Galliumnitrid-Ladegeräten (GaN).
Der Transformator muss in eine kleine mechanische Hülle passen, ohne das elektrische Isolationssystem zu beeinträchtigen.Gleichzeitig muss es die erforderlichen Leistungs- und thermischen Bedingungen bewältigen.
Dies ist ein Grund, warum der einfache Austausch des Transformators durch ein kleineres Teil keine harmlose mechanische Änderung ist.Es kann die elektrische Leistung, das thermische Verhalten und die Sicherheit beeinträchtigen.
5. Die Komponentenauswahl wird kontrollierter
Sicherheitsstandards verändern auch die Art und Weise, wie eine Ladegerätefabrik Komponenten auswählt.
Ingenieure können nicht nur auf Spannung, Strom, Kosten und Größe achten.Sie müssen auch die Rolle der Komponente in der Sicherheitsarchitektur berücksichtigen.
Wichtige Komponenten sind je nach Schaltung:
• Sicherungen, Sicherheitskondensatoren, Transformatoren und Optokoppler.
• Leistungsschalter, GaN-Geräte, Gleichrichter, Wärmeschutzkomponenten und Isoliermaterialien.
Die Einkaufsabteilung findet möglicherweise Komponenten mit nahezu identischen elektrischen Spezifikationen, aber das bedeutet nicht, dass sie als direkter Ersatz dienen können.
Der Ersatz kann eine andere Konstruktion, andere Nennwerte, Isolationseigenschaften oder einen anderen Zertifizierungsstatus haben.(Hier können Sie schnell ein detailliertes Verständnis für Komponenten wie Ladegerätplatinen und Transformatoren erlangen.)
Aus diesem Grund verwenden professionelle Ladegerätehersteller eine kontrollierte Stückliste (BOM) für verschiedene Designs, die Zertifizierungsanforderungen unterliegen.
6. Schutzschaltungen sind Teil des Sicherheitsdesigns
Ein Ladegerät muss sich sicher verhalten, wenn alles normal funktioniert.
Es muss sich auch sicher verhalten, wenn etwas schief geht.
Hier werden Schutzschaltungen wichtig.
Dazu gehören je nach Ausführung: Überspannungsschutz, Überstromschutz, Kurzschlussschutz, Übertemperaturschutz, Eingangsüberspannungsschutz und Ausgangsschutz
Die technische Frage ist nicht nur, ob eine Schutzfunktion vorhanden ist.Es ist:
Was passiert, wenn die Schutzfunktion ausgelöst wird?
Schaltet sich das Ladegerät ab?
Wird es automatisch wiederhergestellt?
Begrenzt es den Strom?
Steigt die Temperatur weiter?
Bleibt die Ausgabe im erwarteten Bereich?
Diese Verhaltensweisen müssen während der Entwicklung verstanden und überprüft werden.
7. Thermisches Design wird immer wichtiger
Sicherheitsstandards haben einen starken praktischen Einfluss auf das thermische Design.
Je höher die Leistungsdichte, desto schwieriger wird es, die Innentemperaturen unter Kontrolle zu halten.Dies ist einer der Gründe, warum die GaN-Technologie die Ladegerätetechnik verändert hat.
GaN kann das Schalten bei höheren Frequenzen unterstützen und Herstellern helfen, eine höhere Leistungsdichte zu erreichen, aber das daraus resultierende kompakte Design muss immer noch mit der Hitze zurechtkommen.
Ingenieure berücksichtigen daher:
• Leistungshalbleiterverluste, Transformatortemperatur;
• PCB-Kupferfläche, Wärmeleitung, Komponentenabstand;
• Wärmeübertragung im Gehäuse, Luftbewegung, Hotspot-Standort.
Die Qualität eines Ladegeräts lässt sich nicht allein anhand der durchschnittlichen Oberflächentemperatur beurteilen;Die Betriebstemperaturen kritischer Komponenten können deutlich höher sein als die Gehäusetemperatur.(Prüfung des Innentemperaturanstiegs für Schnellladegeräte.)

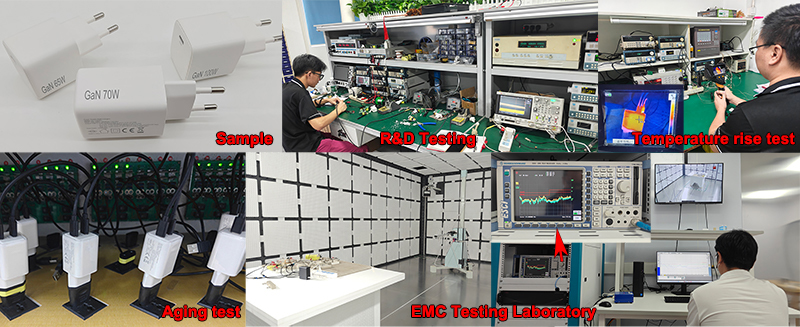

Professionelle Ladegerätehersteller führen während des Entwicklungsprozesses typischerweise Temperaturmessungen auf Komponentenebene durch.
8. Das Gehäuse wird Teil des Sicherheitssystems
Das Kunststoffgehäuse wird oft als kosmetischer Teil des Ladegeräts betrachtet.Aus technischer Sicht ist das unvollständig.
Das Gehäuse kann Folgendes beeinflussen:
• Berührungsschutz;
• Mechanische Festigkeit, Wärmeübertragung;
• Brandverhalten, Bauteilpositionierung;
• Interne Abstände, strukturelle Integrität;
Daher ist die Materialauswahl wichtig!
Das Werk muss prüfen, ob das ausgewählte Gehäusematerial und die Konstruktion für die beabsichtigte Anwendung und die geltenden Anforderungen geeignet sind.
Der Maschinenbauingenieur muss auch mit dem Elektroingenieur zusammenarbeiten.Das Verschieben einer internen Komponente um nur wenige Millimeter kann die Kühlung verbessern.Es kann aber auch zu einer Änderung des Abstands kommen.
Eine Änderung der Wandstärke kann sich auf die Wärmeableitung auswirken.
Durch eine Änderung der Gehäusegeometrie können sich interne Komponentenpositionen ändern.
Aus diesem Grund lässt sich die Entwicklung von Ladegeräten nicht in völlig unabhängige elektrische und mechanische Projekte unterteilen.
9. Das Steckerdesign ist auch Teil der Ladegerätsicherheit
Der AC-Stecker ist ein weiterer Bereich, in dem Sicherheitsanforderungen das mechanische Design beeinflussen.
Das Engineering-Team muss Folgendes berücksichtigen:
• Steckerstruktur, Pinstärke, elektrischer Anschluss;
• Mechanische Halterung, Isolierung, Gehäuseintegration, regionale Steckerkonfiguration.
Bei Ladegeräten mit faltbarem oder einziehbarem Stecker wird das mechanische System komplexer.
Der Bewegungsmechanismus muss zuverlässig bleiben und gleichzeitig den erforderlichen elektrischen und mechanischen Schutz gewährleisten.
Dies ist ein gutes Beispiel dafür, warum Sicherheitstechnik nicht auf die Leiterplatte beschränkt ist.
10. Höhere Leistung bedeutet mehr technische Kompromisse
Ein häufiger Fehler besteht darin, anzunehmen, dass die Erhöhung eines Ladegeräts von 65 W auf 100 W lediglich eine Frage der Verwendung eines größeren Leistungs-ICs sei.
Das ist es nicht.
Eine zunehmende Leistungsabgabe wirkt sich auf die Komponententemperaturen, die Transformatorgröße, das PCB-Kupferfoliendesign, Schaltverluste, Wärmepfade, die Leistung des Schutzmechanismus, die Gehäusetemperatur und die Leistungsdichte aus.
Verfügt das Ladegerät zudem über mehrere Anschlüsse, wird die Konstruktion noch einmal komplizierter.
Das Werk muss festlegen, wie die Leistung verteilt wird, wenn mehrere Ausgänge gleichzeitig betrieben werden.
Selbst bei 100-W-Ladegeräten unterscheiden sich die internen Designanforderungen für die Version mit einem USB-C-Anschluss und die Version mit zwei USB-C-Anschlüssen drastisch.
Die Sicherheitstechnik muss die tatsächlichen Betriebszustände des Produkts berücksichtigen.
11. USB-C PD fügt eine weitere Ebene von Designanforderungen hinzu
USB-C-Ladegeräte sind nicht nur AC-zu-DC-Netzteile mit einem anderen Anschluss.Die USB-C-Schnittstelle hat ihre eigenen elektrischen und Protokollanforderungen.
Die veröffentlichten Testspezifikationen von USB-IF decken das Verhalten der USB-Typ-C-Quelle und die Stromversorgungsfunktionen ab.Die Typ-C-Funktionstestdokumentation enthält beispielsweise Anforderungen zum VBUS-Verhalten, zur aktuellen Ankündigung und zur USB-PD-Aushandlung.
Für einen Ladegerätehersteller bedeutet dies, dass neben der Leistungsstufe auch der USB-C-Controller und die Firmware bzw. Konfiguration berücksichtigt werden müssen.
Ingenieure müssen Folgendes überprüfen:
• Leistungsanzeige, PD-Aushandlung, Ausgangsspannungsübergänge;
• Stromgrenzen, kabelbezogenes Verhalten, Schutzreaktion und Multi-Port-Stromzuweisung.
Dies gilt insbesondere für Hochleistungs-USB-PD-Produkte.
Das aktuelle Compliance-Programm von USB-IF unterscheidet außerdem zwischen Tests im Standard-Leistungsbereich und im erweiterten Leistungsbereich für PD-fähige Produkte.
Daher müssen die Sicherheitsarchitektur und die USB-C-Stromversorgungsarchitektur zusammenarbeiten.
12. Sicherheitsstandards beeinflussen die thermischen Testbedingungen
Eine der weniger offensichtlichen Auswirkungen von Sicherheitsanforderungen ist die Art und Weise, wie Ingenieure über Testbedingungen denken.
Ein Ladegerät kann nicht nur bei Raumtemperatur und leichter Belastung getestet werden.
Ingenieure müssen verstehen, was unter anspruchsvollen Betriebsbedingungen passiert.
Abhängig von den geltenden Produktanforderungen berücksichtigen Tests Faktoren wie:
• Eingangsspannung, Lastpegel, Umgebungsbedingungen;
• Portkonfiguration, Dauerbetrieb, Anormaler Betrieb.
Ziel ist es herauszufinden, ob das Ladegerät innerhalb akzeptabler Sicherheitsgrenzen bleibt.
Ein 140-W-Ladegerät, das mehrere Minuten lang mit maximaler Last betrieben wird, verhält sich ganz anders als wenn es 30 W Leistung an ein Smartphone liefert.
13. EMV-Anforderungen beeinflussen auch das Ladegerätdesign
Sicherheit und EMV sind unterschiedliche technische Bereiche, sie beeinflussen jedoch häufig dieselben physikalischen Designentscheidungen.
Schnellladegeräte nutzen Hochfrequenzschaltung.Ein schlecht kontrolliertes Schaltverhalten kann unerwünschte elektromagnetische Störungen erzeugen.
Die Forschungs- und Entwicklungsingenieure von Werksladegeräten passen daher Folgendes an:
• PCB-Routing, Schaltschleifen, Erdung und EMI-Filter
• Transformatorkonstruktion, Komponentenplatzierung, Schaltparameter usw.
Eine Änderung zur Verbesserung der EMV kann manchmal Auswirkungen auf die Effizienz oder die thermische Leistung haben.
Ebenso kann eine Änderung zur Verbesserung der Effizienz das Schaltgeräusch verändern.Aus diesem Grund erfordert die Entwicklung von Ladegeräten eher Kompromisse als eine einfache Checkliste.
14. Sicherheitsanforderungen wirken sich auf den Herstellungsprozess aus
Auch wenn das Design fertig ist, hören Sicherheitsstandards nicht auf, das Produkt zu beeinflussen.Sie können sich auch auf die Produktion auswirken.
Wenn eine bestimmte Isolierkomponente von entscheidender Bedeutung ist, muss das Werk diese Komponente während des Kaufs und der Montage kontrollieren.
Wenn eine elektrische Prüfung in der Produktionslinie erforderlich ist, benötigt die Fabrik entsprechende Ausrüstung und Verfahren.
Wenn eine Transformatorkonstruktion Teil des zertifizierten Designs ist, muss die Produktion diese Konstruktion konsistent reproduzieren.
Hier kommt der Fertigungstechnik eine große Bedeutung zu.
Eine Ladegerätefabrik sollte in der Lage sein, Folgendes anzuschließen: Genehmigtes Design → Genehmigte Stückliste → Kontrollierte Produktion → Erforderlicher Testg → Abschließende Qualitätskontrolle
Ohne diese Verbindung kann sich ein zertifiziertes Design während der Massenproduktion nach und nach ändern.
* Analyse der Herstellungsprozesse von GaN-Ladegeräten
15. Technische Änderungen werden nach der Zertifizierung schwieriger
Sicherheitsanforderungen machen auch die Kontrolle technischer Änderungen wichtiger.
Angenommen, ein Ladegerät verwendet zunächst einen Transformator eines bestimmten Lieferanten und die Einkaufsabteilung hat anschließend eine günstigere Alternative gefunden.
Aus geschäftlicher Sicht könnte eine solche Änderung durchaus attraktiv erscheinen.
Aus technischer Sicht muss die Fabrik für Telefonladegeräte jedoch die folgenden Aspekte berücksichtigen:
• Ist der elektrische Aufbau identisch?
• Ist das Dämmsystem identisch?
• Sind die relevanten Ratings gleichwertig?
• Beeinflusst die Änderung die thermische Leistung?
• Hat es Auswirkungen auf die zertifizierte Konstruktion?
• Sind zusätzliche Tests oder Überprüfungen erforderlich?
Die gleiche Logik gilt für:
• Kondensatoren, Leistungs-ICs, GaN-Geräte, Optokoppler;
• Leiterplattenmaterialien, Gehäusekunststoffe, Sicherheitskomponenten usw.
Aus diesem Grund behandelt ein ausgereifter Ladegerätehersteller Zertifizierungsbezogenes Engineering ändert sich anders als gewöhnliche Kaufsubstitutionen.
16. Sicherheitsstandards beeinflussen die Größe des Ladegeräts
Es wird allgemein angenommen, dass die Miniaturisierung von Ladegeräten hauptsächlich auf der Verwendung kleinerer Komponenten beruht.
In Wirklichkeit ist die Reduzierung der Größe jedoch eine weitaus größere Herausforderung.
Hersteller müssen Komponenten – wie Leistungselektronik, Transformatoren, Schutzelemente, Isolationsschichten, USB-C-Controller, Wärmeleitpads und mechanische Strukturen – in einem kleineren Gehäuse unterbringen, ohne die Sicherheitsmargen zu beeinträchtigen.
Die GaN-Technologie hilft, weil sie eine höhere Leistungsdichte ermöglichen kann.
Eine höhere Leistungsdichte erhöht jedoch auch den Druck auf Layout und Wärmetechnik.
Das Ergebnis ist ein technisches Gleichgewicht: kleinere Größe + höhere Leistung + akzeptable Temperatur + ausreichender Sicherheitsspielraum
Ein Hersteller, der alle vier Anforderungen erfüllen kann, verfügt über größere technische Fähigkeiten als einer, der lediglich ein kleines Gehäuse herstellt.
17. Warum die gleiche Wattzahl nicht das gleiche Sicherheitsdesign bedeutet
Zwei Ladegeräte mit einer Nennleistung von 65 W weisen sehr unterschiedliche interne Architekturen auf.
Sicherheit und EMV sind unterschiedliche technische Bereiche, sie beeinflussen jedoch häufig dieselben physikalischen Designentscheidungen.
Schnellladegeräte nutzen Hochfrequenzschaltung.Ein schlecht kontrolliertes Schaltverhalten kann unerwünschte elektromagnetische Störungen erzeugen.
Die Forschungs- und Entwicklungsingenieure von Werksladegeräten passen daher Folgendes an:
• PCB-Routing, Schaltschleifen, Erdung und EMI-Filter
• Transformatorkonstruktion, Komponentenplatzierung, Schaltparameter usw.
Eine Änderung zur Verbesserung der EMV kann manchmal Auswirkungen auf die Effizienz oder die thermische Leistung haben.
Ebenso kann eine Änderung zur Verbesserung der Effizienz das Schaltgeräusch verändern.Aus diesem Grund erfordert die Entwicklung von Ladegeräten eher Kompromisse als eine einfache Checkliste.
14. Sicherheitsanforderungen wirken sich auf den Herstellungsprozess aus
Auch wenn das Design fertig ist, hören Sicherheitsstandards nicht auf, das Produkt zu beeinflussen.Sie können sich auch auf die Produktion auswirken.
Wenn eine bestimmte Isolierkomponente von entscheidender Bedeutung ist, muss das Werk diese Komponente während des Kaufs und der Montage kontrollieren.
Wenn eine elektrische Prüfung in der Produktionslinie erforderlich ist, benötigt die Fabrik entsprechende Ausrüstung und Verfahren.
Wenn eine Transformatorkonstruktion Teil des zertifizierten Designs ist, muss die Produktion diese Konstruktion konsistent reproduzieren.
Hier kommt der Fertigungstechnik eine große Bedeutung zu.
Eine Ladegerätefabrik sollte in der Lage sein, Folgendes anzuschließen: Genehmigtes Design → Genehmigte Stückliste → Kontrollierte Produktion → Erforderlicher Testg → Abschließende Qualitätskontrolle
Ohne diese Verbindung kann sich ein zertifiziertes Design während der Massenproduktion nach und nach ändern.
* Analyse der Herstellungsprozesse von GaN-Ladegeräten
15. Technische Änderungen werden nach der Zertifizierung schwieriger
Sicherheitsanforderungen machen auch die Kontrolle technischer Änderungen wichtiger.
Angenommen, ein Ladegerät verwendet zunächst einen Transformator eines bestimmten Lieferanten und die Einkaufsabteilung hat anschließend eine günstigere Alternative gefunden.
Aus geschäftlicher Sicht könnte eine solche Änderung durchaus attraktiv erscheinen.
Aus technischer Sicht muss die Fabrik für Telefonladegeräte jedoch die folgenden Aspekte berücksichtigen:
• Ist der elektrische Aufbau identisch?
• Ist das Dämmsystem identisch?
• Sind die relevanten Ratings gleichwertig?
• Beeinflusst die Änderung die thermische Leistung?
• Hat es Auswirkungen auf die zertifizierte Konstruktion?
• Sind zusätzliche Tests oder Überprüfungen erforderlich?
Die gleiche Logik gilt für:
• Kondensatoren, Leistungs-ICs, GaN-Geräte, Optokoppler;
• Leiterplattenmaterialien, Gehäusekunststoffe, Sicherheitskomponenten usw.
Aus diesem Grund behandelt ein ausgereifter Ladegerätehersteller Zertifizierungsbezogenes Engineering ändert sich anders als gewöhnliche Kaufsubstitutionen.
16. Sicherheitsstandards beeinflussen die Größe des Ladegeräts
Es wird allgemein angenommen, dass die Miniaturisierung von Ladegeräten hauptsächlich auf der Verwendung kleinerer Komponenten beruht.
In Wirklichkeit ist die Reduzierung der Größe jedoch eine weitaus größere Herausforderung.
Hersteller müssen Komponenten – wie Leistungselektronik, Transformatoren, Schutzelemente, Isolationsschichten, USB-C-Controller, Wärmeleitpads und mechanische Strukturen – in einem kleineren Gehäuse unterbringen, ohne die Sicherheitsmargen zu beeinträchtigen.
Die GaN-Technologie hilft, weil sie eine höhere Leistungsdichte ermöglichen kann.
Eine höhere Leistungsdichte erhöht jedoch auch den Druck auf Layout und Wärmetechnik.
Das Ergebnis ist ein technisches Gleichgewicht: kleinere Größe + höhere Leistung + akzeptable Temperatur + ausreichender Sicherheitsspielraum
Ein Hersteller, der alle vier Anforderungen erfüllen kann, verfügt über größere technische Fähigkeiten als einer, der lediglich ein kleines Gehäuse herstellt.
17. Warum die gleiche Wattzahl nicht das gleiche Sicherheitsdesign bedeutet
Zwei Ladegeräte mit einer Nennleistung von 65 W weisen sehr unterschiedliche interne Architekturen auf.
| Eine Verwendung | Ein anderer kann verwenden |
| • Ein größeres Gehäuse | • Ein kompakter Transformator |
| • GaN-Schaltung | • GaN-Schaltung |
| • Mehr physische Abstände | • Höhere Leistungsdichte |
| • Ein einfacheres Single-Port-Design | • Zwei USB-C-Anschlüsse |
| - | • Dynamische Leistungsverteilung |
| • Unterstützt 5–7 Steckertypen (EU, UK, US, KR, BR, AU, JP) | • Es gibt 3-5 Arten von Steckern (EU, US, KR, BR, JP) |
Beide sind mit „65W“ gekennzeichnet.Aber die technischen Probleme sind nicht dieselben.
Dies ist auch einer der Gründe, warum Verbraucher die Qualität eines Ladegeräts nicht allein anhand der Leistung beurteilen sollten.
Die Designarchitektur hinter der Wattzahl ist wichtig.
Wie eine Ladegerätefabrik Sicherheit in die Entwicklung integrieren sollte
Ein praktischer Entwicklungsworkflow kann wie folgt aussehen:
Stufe 1 – Anforderungen
Definieren Sie Zielmarkt, Leistungsniveau, Portkonfiguration und Zertifizierungsanforderungen.
Stufe 2 – Architektur
Wählen Sie die Leistungstopologie, den Controller, das Transformatorkonzept und die Schutzstrategie aus.
Stufe 3 – PCB- und mechanisches Design
Entwickeln Sie die Leiterplatte, das Gehäuse und die interne Komponentenanordnung und prüfen Sie dabei den Sicherheitsabstand und die Wärmepfade.
Stufe 4 – Prototyp
Erstellen Sie technische Muster unter Verwendung kontrollierter Komponenten und der vorgesehenen Produktionsarchitektur.
Stufe 5 – Pre-Compliance-Tests
Führen Sie vor der offiziellen Zertifizierung elektrische, thermische, Schutz- und EMV-Prüfungen durch.
Stufe 6 – Zertifizierung
Reichen Sie repräsentative Proben für die erforderliche Bewertung durch Dritte ein.
Stufe 7 – Produktion
Halten Sie die genehmigte Konstruktion und die erforderlichen Produktionslinientests ein.
Dies ist viel zuverlässiger, als zuerst das Ladegerät zu entwerfen und anschließend zu versuchen, es „konform zu machen“.
Was dies für Käufer von OEM- und ODM-Ladegeräten bedeutet
Für einen OEM-Kunden sollten Sicherheitsstandards zu Beginn des Projekts besprochen werden.
Bevor Sie ein individuelles Ladegerätdesign genehmigen, sollten Sie Folgendes bestätigen:
• Zielmärkte, erforderliche Zertifizierungen;
• Leistungspegel, Portkonfiguration, USB-C PD-Anforderungen;
• Komponentenstrategie, thermische Anforderungen;
• Produktionstests, technische Änderungsverfahren.
Dies erfordert besondere Aufmerksamkeit, wenn ein Kunde ein individuelles Gehäuse anfordert.
Ein neues Gehäusedesign wirkt sich auf die Überlegungen zum internen Sicherheitsabstand aus.
Ein neues Port-Layout wirkt sich auf das PCB-Routing aus.
Ein kleineres Gehäuse beeinträchtigt die Wärmeableitungsleistung.
Unterschiedliche Steckverbinderspezifikationen beeinflussen auch das interne PCB-Strukturdesign.
Durch die frühzeitige Behebung dieser Probleme wird die Wahrscheinlichkeit minimiert, dass später unerwartete Probleme auftreten.
Warum Sicherheitstechnik bei 100 W und mehr wichtiger ist
Ladegeräte mit höherer Leistung erweitern die Grenzen des kompakten Ladegerätdesigns.
Mit 100 W, 140 W oder 240 W hat das Werk eine deutlich höhere Leistungsdichte als ein einfaches Telefonladegerät.
Dies stellt erhebliche Herausforderungen hinsichtlich des Wärmemanagements, der Komponentenbewertungen, des PCB-Designs, des Transformatoraufbaus, des Stromverteilungsdesigns, der Schutzmechanismen und der internen Struktur dar.
USB PD hat auch den Bereich der über USB-C verfügbaren Stromversorgung erweitert.Die aktuelle Spezifikationsbibliothek von USB-IF listet PD Revision 3.2 Version 1.2 auf, während die aktuellen Compliance-Materialien Tests für SPR- und EPR-Produkte umfassen.
Bei steigender Leistung kann die Sicherheit nicht einfach am Ende hinzugefügt werden.
Es muss Teil der Architektur sein.
Wie ZONSAN Sicherheitstechnik bei der Entwicklung von Ladegeräten einsetzt
ZONSAN entwickelt und produziert USB-C-, PD-, PPS- und GaN-Ladegeräte, die einen breiten Leistungsbereich abdecken, einschließlich kompakter Wandladegeräte und Multi-Port-Lösungen mit höherer Leistung.
Für einen Ladegerätehersteller ist die Sicherheitstechnik eng mit dem restlichen Produktentwicklungsprozess verknüpft.
PCB-Design, Transformatorauswahl, Wärmemanagement, Komponentensteuerung, Tests und Produktionsqualität beeinflussen alle das Endprodukt.
Die Produktionsstätte für ZONSAN-Ladegeräte umfasst Produktions- und Testphasen wie SMT (Surface Mount Technology), Montage, Einbrennen, thermische Tests, Funktionstests und abschließende Qualitätsprüfung.
Für OEM- und ODM-Kunden ist dieser integrierte Ansatz wichtig.
Unser Ziel geht über die bloße Herstellung von Ladegeräten hinaus, die ihrer Nennleistung entsprechen.Unser Ziel ist es, qualitativ hochwertige Produkte zu entwickeln, die eine stabile Leistung liefern und gleichzeitig alle Sicherheitsstandards und marktrechtlichen Anforderungen erfüllen.
Was zeichnet ein auf Sicherheit ausgelegtes Ladegerät aus?
Ein ausgereiftes Ladegerät zeigt seine Qualität meist an Stellen, die der Kunde nicht sehen kann.
Es kann sein:
• Besser kontrollierte Hochspannungsbereiche;
• Disziplinierteres PCB-Routing, ordnungsgemäße Transformatorkonstruktion;
• Kontrollierte Isolierung, bessere Wärmepfade;
• Angemesseneres Schutzverhalten, kontrollierte kritische Komponenten;
• Konsistente Produktionstests;
Keines dieser Merkmale erscheint unbedingt auf der Vorderseite der Verpackung.Aber zusammen bestimmen sie, wie sich das Ladegerät im Laufe der Zeit verhält.
Sicherheitsstandards sind mehr als nur Zertifizierungsanforderungen;Sie beeinflussen maßgeblich die technischen Designentscheidungen, die die Produktqualität bestimmen.
Letzte Gedanken
Sicherheitsstandards wirken sich viel früher auf das Ladegerätdesign aus, als den meisten Käufern bewusst ist.
Sie beeinflussen die Architektur, das PCB-Layout, den Transformator, die Isolierung, die Komponentenauswahl, das thermische Design, das Gehäuse und den Produktionsprozess.
Für kompakte GaN- und Hochleistungs-USB-C-Ladegeräte werden diese Anforderungen noch wichtiger, da Ingenieure versuchen, mehr Leistung auf weniger physischem Raum unterzubringen.
Ein guter Ladegerätehersteller entwirft nicht zuerst ein Produkt und denkt anschließend über die Sicherheit nach.
Der bessere Ansatz besteht darin, Sicherheitsüberlegungen von Anfang an in das Design einzubeziehen: Anforderungen → Architektur → Leiterplatte → Transformator → thermisches Design → Schutz → testen → Produktion.
Obwohl dieser Ansatz in der Anfangsphase einen höheren technischen Aufwand erfordert, sorgt er im Allgemeinen dafür, dass der nachfolgende Produktentwicklungsprozess besser kontrollierbar und vorhersehbar ist.
Für OEM- und ODM-Käufer ist dies einer der deutlichsten Unterschiede zwischen einer Fabrik, die Ladegeräte montieren kann, und einem Ladegerätehersteller mit echten technischen Fähigkeiten.
FAQ - Sicherheitsstandards für Schnellladegeräte
F1: Wie wirken sich Sicherheitsstandards auf das Ladegerätdesign aus?
Sie beeinflussen elektrische Isolierung, PCB-Layout, Kriech- und Luftstrecken, Transformatorkonstruktion, Komponentenauswahl, Wärmemanagement, Schutzschaltungen, Gehäusedesign und Produktionstests.
F2: Welcher Sicherheitsstandard wird üblicherweise mit dem Design moderner Ladegeräte in Verbindung gebracht?
IEC 62368-1 ist eine wichtige Produktsicherheitsnorm für Geräte in ihrem Geltungsbereich, einschließlich relevanter externer Stromversorgungsanwendungen.Die aktuelle IEC-Veröffentlichung ist IEC 62368-1:2023.
F3: Warum kümmern sich Ladegerätehersteller um Kriech- und Luftstrecken?
Diese Abstände tragen dazu bei, eine angemessene Trennung zwischen leitenden Teilen mit unterschiedlichen elektrischen Potenzialen aufrechtzuerhalten, insbesondere zwischen gefährlichen Primärkreisen und zugänglichen Sekundärkreisen.
F4: Ändert GaN die Sicherheitsanforderungen für Ladegeräte?
GaN entbindet nicht von der Notwendigkeit, geltende Sicherheitsanforderungen zu erfüllen.Der Einsatz in kompakten Hochleistungsdesigns kann jedoch zusätzliche Herausforderungen in Bezug auf Schaltverhalten, Wärmemanagement, PCB-Layout und Leistungsdichte mit sich bringen.
F5: Warum ist das Transformatordesign für die Sicherheit des Ladegeräts wichtig?
Der Transformator ist Teil des Isolations- und Energieumwandlungssystems.Seine Wicklung, Isolierung und Konstruktion können sich direkt auf die Sicherheitsarchitektur eines mit Wechselstrom betriebenen Ladegeräts auswirken.
F6: Beeinflusst die Wattleistung des Ladegeräts das Sicherheitsdesign?
Ja.Eine höhere Leistung führt im Allgemeinen zu einem höheren thermischen und elektrischen Bedarf.Multi-Port-Ladegeräte bringen außerdem zusätzliche Überlegungen zur Stromzuteilung und zum Betriebszustand mit sich.
F7: Sind die USB-C-PD-Anforderungen dieselben wie die Sicherheitsanforderungen für Ladegeräte?
Nein. USB-C und USB PD beinhalten Schnittstellen- und Stromversorgungsanforderungen, während Produktsicherheitsstandards die elektrische und physische Sicherheit betreffen.Ein Ladegerät muss möglicherweise beide Bereiche erfüllen.
F8: Warum ist das Gehäuse des Ladegeräts wichtig?
Das Gehäuse kann den Schutz des Benutzers, die mechanische Festigkeit, das thermische Verhalten, brandschutztechnische Aspekte und die physische Positionierung interner Komponenten beeinträchtigen.
F9: Kann ein Ladegerätehersteller nach der Zertifizierung Komponenten ändern?
Nicht jede Komponentenänderung ist gleichwertig.Änderungen an kritischen Komponenten oder zertifizierten Konstruktionen sollten im Rahmen des Engineering- und Compliance-Änderungskontrollprozesses des Herstellers überprüft werden.
F10: Warum sollten Sicherheitsanforderungen berücksichtigt werden, bevor das PCB-Design abgeschlossen ist?
Denn späte Änderungen an Abständen, Transformatorkonstruktion, Isolierung, Komponenten oder Wärmepfaden können eine Neugestaltung der Leiterplatte oder der Mechanik erforderlich machen.Eine frühzeitige Berücksichtigung der Sicherheit verringert dieses Risiko.
F11: Was sollte ein OEM-Käufer einem Ladegerätehersteller zum Thema Sicherheit fragen?
Fragen Sie, welche Sicherheitsanforderungen für den Zielmarkt gelten, wie das Werk Pre-Compliance-Tests durchführt, wie kritische Komponenten kontrolliert werden, wie mit technischen Änderungen umgegangen wird und wie Produktionstests aufrechterhalten werden.
Rezensent: Zonsan F&E- und Ingenieurassistent – Luis und David
Zweiter Rezensent: Luke, Ken
Datum der endgültigen Überprüfung: [10. September 2026]
Die Designarchitektur hinter der Wattzahl ist wichtig.
Wie eine Ladegerätefabrik Sicherheit in die Entwicklung integrieren sollte
Ein praktischer Entwicklungsworkflow kann wie folgt aussehen:
Stufe 1 – Anforderungen
Definieren Sie Zielmarkt, Leistungsniveau, Portkonfiguration und Zertifizierungsanforderungen.
Stufe 2 – Architektur
Wählen Sie die Leistungstopologie, den Controller, das Transformatorkonzept und die Schutzstrategie aus.
Stufe 3 – PCB- und mechanisches Design
Entwickeln Sie die Leiterplatte, das Gehäuse und die interne Komponentenanordnung und prüfen Sie dabei den Sicherheitsabstand und die Wärmepfade.
Stufe 4 – Prototyp
Erstellen Sie technische Muster unter Verwendung kontrollierter Komponenten und der vorgesehenen Produktionsarchitektur.
Stufe 5 – Pre-Compliance-Tests
Führen Sie vor der offiziellen Zertifizierung elektrische, thermische, Schutz- und EMV-Prüfungen durch.
Stufe 6 – Zertifizierung
Reichen Sie repräsentative Proben für die erforderliche Bewertung durch Dritte ein.
Stufe 7 – Produktion
Halten Sie die genehmigte Konstruktion und die erforderlichen Produktionslinientests ein.
Dies ist viel zuverlässiger, als zuerst das Ladegerät zu entwerfen und anschließend zu versuchen, es „konform zu machen“.
Was dies für Käufer von OEM- und ODM-Ladegeräten bedeutet
Für einen OEM-Kunden sollten Sicherheitsstandards zu Beginn des Projekts besprochen werden.
Bevor Sie ein individuelles Ladegerätdesign genehmigen, sollten Sie Folgendes bestätigen:
• Zielmärkte, erforderliche Zertifizierungen;
• Leistungspegel, Portkonfiguration, USB-C PD-Anforderungen;
• Komponentenstrategie, thermische Anforderungen;
• Produktionstests, technische Änderungsverfahren.
Dies erfordert besondere Aufmerksamkeit, wenn ein Kunde ein individuelles Gehäuse anfordert.
Ein neues Gehäusedesign wirkt sich auf die Überlegungen zum internen Sicherheitsabstand aus.
Ein neues Port-Layout wirkt sich auf das PCB-Routing aus.
Ein kleineres Gehäuse beeinträchtigt die Wärmeableitungsleistung.
Unterschiedliche Steckverbinderspezifikationen beeinflussen auch das interne PCB-Strukturdesign.
Durch die frühzeitige Behebung dieser Probleme wird die Wahrscheinlichkeit minimiert, dass später unerwartete Probleme auftreten.
Warum Sicherheitstechnik bei 100 W und mehr wichtiger ist
Ladegeräte mit höherer Leistung erweitern die Grenzen des kompakten Ladegerätdesigns.
Mit 100 W, 140 W oder 240 W hat das Werk eine deutlich höhere Leistungsdichte als ein einfaches Telefonladegerät.
Dies stellt erhebliche Herausforderungen hinsichtlich des Wärmemanagements, der Komponentenbewertungen, des PCB-Designs, des Transformatoraufbaus, des Stromverteilungsdesigns, der Schutzmechanismen und der internen Struktur dar.
USB PD hat auch den Bereich der über USB-C verfügbaren Stromversorgung erweitert.Die aktuelle Spezifikationsbibliothek von USB-IF listet PD Revision 3.2 Version 1.2 auf, während die aktuellen Compliance-Materialien Tests für SPR- und EPR-Produkte umfassen.
Bei steigender Leistung kann die Sicherheit nicht einfach am Ende hinzugefügt werden.
Es muss Teil der Architektur sein.
Wie ZONSAN Sicherheitstechnik bei der Entwicklung von Ladegeräten einsetzt
ZONSAN entwickelt und produziert USB-C-, PD-, PPS- und GaN-Ladegeräte, die einen breiten Leistungsbereich abdecken, einschließlich kompakter Wandladegeräte und Multi-Port-Lösungen mit höherer Leistung.
Für einen Ladegerätehersteller ist die Sicherheitstechnik eng mit dem restlichen Produktentwicklungsprozess verknüpft.
PCB-Design, Transformatorauswahl, Wärmemanagement, Komponentensteuerung, Tests und Produktionsqualität beeinflussen alle das Endprodukt.
Die Produktionsstätte für ZONSAN-Ladegeräte umfasst Produktions- und Testphasen wie SMT (Surface Mount Technology), Montage, Einbrennen, thermische Tests, Funktionstests und abschließende Qualitätsprüfung.
Für OEM- und ODM-Kunden ist dieser integrierte Ansatz wichtig.
Unser Ziel geht über die bloße Herstellung von Ladegeräten hinaus, die ihrer Nennleistung entsprechen.Unser Ziel ist es, qualitativ hochwertige Produkte zu entwickeln, die eine stabile Leistung liefern und gleichzeitig alle Sicherheitsstandards und marktrechtlichen Anforderungen erfüllen.
Was zeichnet ein auf Sicherheit ausgelegtes Ladegerät aus?
Ein ausgereiftes Ladegerät zeigt seine Qualität meist an Stellen, die der Kunde nicht sehen kann.
Es kann sein:
• Besser kontrollierte Hochspannungsbereiche;
• Disziplinierteres PCB-Routing, ordnungsgemäße Transformatorkonstruktion;
• Kontrollierte Isolierung, bessere Wärmepfade;
• Angemesseneres Schutzverhalten, kontrollierte kritische Komponenten;
• Konsistente Produktionstests;
Keines dieser Merkmale erscheint unbedingt auf der Vorderseite der Verpackung.Aber zusammen bestimmen sie, wie sich das Ladegerät im Laufe der Zeit verhält.
Sicherheitsstandards sind mehr als nur Zertifizierungsanforderungen;Sie beeinflussen maßgeblich die technischen Designentscheidungen, die die Produktqualität bestimmen.
Letzte Gedanken
Sicherheitsstandards wirken sich viel früher auf das Ladegerätdesign aus, als den meisten Käufern bewusst ist.
Sie beeinflussen die Architektur, das PCB-Layout, den Transformator, die Isolierung, die Komponentenauswahl, das thermische Design, das Gehäuse und den Produktionsprozess.
Für kompakte GaN- und Hochleistungs-USB-C-Ladegeräte werden diese Anforderungen noch wichtiger, da Ingenieure versuchen, mehr Leistung auf weniger physischem Raum unterzubringen.
Ein guter Ladegerätehersteller entwirft nicht zuerst ein Produkt und denkt anschließend über die Sicherheit nach.
Der bessere Ansatz besteht darin, Sicherheitsüberlegungen von Anfang an in das Design einzubeziehen: Anforderungen → Architektur → Leiterplatte → Transformator → thermisches Design → Schutz → testen → Produktion.
Obwohl dieser Ansatz in der Anfangsphase einen höheren technischen Aufwand erfordert, sorgt er im Allgemeinen dafür, dass der nachfolgende Produktentwicklungsprozess besser kontrollierbar und vorhersehbar ist.
Für OEM- und ODM-Käufer ist dies einer der deutlichsten Unterschiede zwischen einer Fabrik, die Ladegeräte montieren kann, und einem Ladegerätehersteller mit echten technischen Fähigkeiten.
FAQ - Sicherheitsstandards für Schnellladegeräte
F1: Wie wirken sich Sicherheitsstandards auf das Ladegerätdesign aus?
Sie beeinflussen elektrische Isolierung, PCB-Layout, Kriech- und Luftstrecken, Transformatorkonstruktion, Komponentenauswahl, Wärmemanagement, Schutzschaltungen, Gehäusedesign und Produktionstests.
F2: Welcher Sicherheitsstandard wird üblicherweise mit dem Design moderner Ladegeräte in Verbindung gebracht?
IEC 62368-1 ist eine wichtige Produktsicherheitsnorm für Geräte in ihrem Geltungsbereich, einschließlich relevanter externer Stromversorgungsanwendungen.Die aktuelle IEC-Veröffentlichung ist IEC 62368-1:2023.
F3: Warum kümmern sich Ladegerätehersteller um Kriech- und Luftstrecken?
Diese Abstände tragen dazu bei, eine angemessene Trennung zwischen leitenden Teilen mit unterschiedlichen elektrischen Potenzialen aufrechtzuerhalten, insbesondere zwischen gefährlichen Primärkreisen und zugänglichen Sekundärkreisen.
F4: Ändert GaN die Sicherheitsanforderungen für Ladegeräte?
GaN entbindet nicht von der Notwendigkeit, geltende Sicherheitsanforderungen zu erfüllen.Der Einsatz in kompakten Hochleistungsdesigns kann jedoch zusätzliche Herausforderungen in Bezug auf Schaltverhalten, Wärmemanagement, PCB-Layout und Leistungsdichte mit sich bringen.
F5: Warum ist das Transformatordesign für die Sicherheit des Ladegeräts wichtig?
Der Transformator ist Teil des Isolations- und Energieumwandlungssystems.Seine Wicklung, Isolierung und Konstruktion können sich direkt auf die Sicherheitsarchitektur eines mit Wechselstrom betriebenen Ladegeräts auswirken.
F6: Beeinflusst die Wattleistung des Ladegeräts das Sicherheitsdesign?
Ja.Eine höhere Leistung führt im Allgemeinen zu einem höheren thermischen und elektrischen Bedarf.Multi-Port-Ladegeräte bringen außerdem zusätzliche Überlegungen zur Stromzuteilung und zum Betriebszustand mit sich.
F7: Sind die USB-C-PD-Anforderungen dieselben wie die Sicherheitsanforderungen für Ladegeräte?
Nein. USB-C und USB PD beinhalten Schnittstellen- und Stromversorgungsanforderungen, während Produktsicherheitsstandards die elektrische und physische Sicherheit betreffen.Ein Ladegerät muss möglicherweise beide Bereiche erfüllen.
F8: Warum ist das Gehäuse des Ladegeräts wichtig?
Das Gehäuse kann den Schutz des Benutzers, die mechanische Festigkeit, das thermische Verhalten, brandschutztechnische Aspekte und die physische Positionierung interner Komponenten beeinträchtigen.
F9: Kann ein Ladegerätehersteller nach der Zertifizierung Komponenten ändern?
Nicht jede Komponentenänderung ist gleichwertig.Änderungen an kritischen Komponenten oder zertifizierten Konstruktionen sollten im Rahmen des Engineering- und Compliance-Änderungskontrollprozesses des Herstellers überprüft werden.
F10: Warum sollten Sicherheitsanforderungen berücksichtigt werden, bevor das PCB-Design abgeschlossen ist?
Denn späte Änderungen an Abständen, Transformatorkonstruktion, Isolierung, Komponenten oder Wärmepfaden können eine Neugestaltung der Leiterplatte oder der Mechanik erforderlich machen.Eine frühzeitige Berücksichtigung der Sicherheit verringert dieses Risiko.
F11: Was sollte ein OEM-Käufer einem Ladegerätehersteller zum Thema Sicherheit fragen?
Fragen Sie, welche Sicherheitsanforderungen für den Zielmarkt gelten, wie das Werk Pre-Compliance-Tests durchführt, wie kritische Komponenten kontrolliert werden, wie mit technischen Änderungen umgegangen wird und wie Produktionstests aufrechterhalten werden.
Rezensent: Zonsan F&E- und Ingenieurassistent – Luis und David
Zweiter Rezensent: Luke, Ken
Datum der endgültigen Überprüfung: [10. September 2026]
