Wie die Entwicklung von Ladeformen funktioniert, vom Industriedesign bis zur Massenproduktion
Ladegerätformen werden in einer Reihe von technischen Phasen entwickelt, darunter Industriedesign, 3D-Gehäuseentwicklung, DFM-Analyse, Materialauswahl, Formendesign, Werkzeugherstellung, T0/T1/T2-Probenahme, Maßprüfung, Validierung der Leiterplatten- und Gehäusebaugruppe, Pilotproduktion und endgültige Freigabe der Massenproduktion.
Ein praktischer Leitfaden für kundenspezifische Ladegerätgehäuse, Werkzeuge, Prototyping und OEM-Fertigung
Wenn eine Ladegerätemarke ein Produkt möchte, das anders aussieht als alles andere auf dem Markt, reicht es normalerweise nicht aus, das Logo zu ändern.
!!!: Auf die Form kommt es an!Auf die Dicke kommt es an!Die Position des USB-C-Anschlusses ist wichtig!Auf die Steckerstruktur kommt es an!
Schon kleine Details wie Kantenradius, Tastenposition, Oberflächenbeschaffenheit und Gehäusenaht können das Gefühl eines Ladegeräts in der Hand des Kunden verändern.
Aus diesem Grund ist die Entwicklung eines Ladegeräts Formen ist besonders wichtig.
Bei einem Standardladegerät kann ein Hersteller ein vorhandenes Gehäuse verwenden und das Logo, die Farbe und die Verpackung individuell anpassen. Dies ist häufig der schnellste und wirtschaftlichste Weg.
Wenn eine Marke jedoch ein exklusives Gehäusedesign, eine Sondergröße, eine neue Anschlussanordnung, eine faltbare Steckerstruktur oder ein völlig anderes Industriedesign wünscht, erfordert das Projekt möglicherweise eine spezielle Form.Und bei der Entwicklung dieser Form geht es nicht einfach darum, eine 3D-Zeichnung an eine Werkzeugfabrik zu schicken.
Die Form muss mit dem Kunststoffmaterial, der Wandstärke, den Leiterplattenabmessungen, den Anforderungen an das Wärmemanagement, der Montagemethode und dem endgültigen Produktionsvolumen kompatibel sein.Ein schönes CAD-Modell kann immer noch zu einem schwierig herzustellenden Produkt werden.
Für OEM- und ODM-Ladegerät Bei Projekten ist dies einer der Bereiche, in denen Ingenieurserfahrung einen echten Unterschied macht.
In diesem Leitfaden werden wir uns ansehen, wie Entwicklung kundenspezifischer Ladeformen tatsächlich funktioniert, vom ersten industriellen Designkonzept bis zur Prototypenvalidierung und Massenproduktion.
Kurze Antwort: Was ist die Entwicklung von Laderformen?
Die Entwicklung einer Ladegerätform ist der technische Prozess, der zur Erstellung einer speziellen Produktionsform für ein Ladegerätgehäuse oder andere geformte Komponenten verwendet wird.
Der Prozess umfasst normalerweise:
1. Industriedesign 2. 3D-Wohnungsbau 3. DFM-Analyse
4. Materialauswahl 5. Formenbau 6. Werkzeugherstellung
7. Erstbemusterung 8. T0/T1/T2-Formversuche 9. Dimensions- und Montagevalidierung
10. Pilotproduktion 11 Endgültige Formgenehmigung 12. Massenproduktion
Für ein maßgeschneidertes USB-C-Ladegerät muss die Form nicht nur dem äußeren Erscheinungsbild, sondern auch der internen Leiterplatte, dem Transformator, der thermischen Struktur, den USB-Anschlüssen, dem Steckermechanismus und dem Montageprozess entsprechen.
Aus diesem Grund sollte die Entwicklung kundenspezifischer Ladegerätegehäuse normalerweise zusammen mit der Elektro- und Maschinenbautechnik durchgeführt werden und nicht als separates kosmetisches Projekt behandelt werden.
Wichtige Erkenntnisse
• Eine Ladeform erzeugt die wiederholbare Gehäusestruktur, die in der Massenproduktion verwendet wird.
• Die Form sollte auf die Leiterplatte, die Komponenten, das Wärmesystem und die Montagemethode abgestimmt sein.
• Eine DFM-Überprüfung vor dem Werkzeugbau kann teure spätere Formänderungen verhindern.
• Prototypenmuster werden verwendet, um Abmessungen, Aussehen und Montage zu überprüfen.
• T0/T1/T2-Versuche sind normale Teile der Werkzeugentwicklung.
• OEM-Projekte mit größerem Volumen können eine spezielle kundenspezifische Form rechtfertigen.
• Vorhandene Formen eignen sich in der Regel besser für schnellere und kostengünstigere ODM-Projekte.
• Eine gute Ladegerätefabrik sollte sich sowohl mit Werkzeugen als auch mit der Ladegerätetechnik auskennen.
1. Warum braucht ein Ladegerät eine Form?
Das Kunststoffgehäuse eines Wandladegeräts wird üblicherweise im Spritzgussverfahren hergestellt.Kunststoffpellets werden erhitzt, bis sie zu geschmolzenem Material werden.Anschließend wird das Material unter kontrolliertem Druck in eine Metallform eingespritzt.Nach dem Abkühlen wird das Formteil aus der Form ausgeworfen.
Die Grundprinzipien klingen einfach, aber die eigentliche Technik ist eine andere Sache.Moderne Ladegerätegehäuse müssen Folgendes enthalten:
Leiterplattenbestückung + Transformator + Kondensatoren + Leistungs-ICs + USB-C-Anschlüsse + USB-A-Anschlüsse + Wärmeableitungskomponenten + Isoliermaterialien + AC-Steckerkomponenten + Mechanische Halterungen + Schrauben oder Clips + Interne Sicherheitsbarrieren.
Gleichzeitig muss das Äußere unter Umständen äußerst kompakt bleiben.Dies stellt eine besondere Herausforderung für Hochleistungs-GaN-Ladegeräte dar.

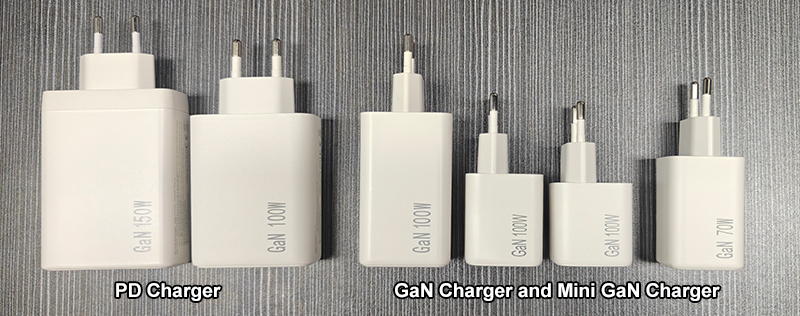

Ein 65-W-, 100-W- oder 140-W-Ladegerät muss möglicherweise wesentlich mehr Leistung liefern, ohne zu groß zu werden.Das Gehäuse muss daher ein Gleichgewicht zwischen Innenraum, thermischer Leistung, mechanischer Festigkeit und Aussehen herstellen.
Eine Form verwandelt das technische Gehäusedesign in eine wiederholbare physische Komponente.
2. Wann sollte eine Marke eine individuelle Ladeform entwickeln?
Nicht alle Ladegeräteprojekte erfordern neue Formen;Dies ist eine der ersten Entscheidungen, die OEM-Käufer treffen müssen.
Wenn der Kunde nur die Anpassung eines vorhandenen Ladegeräts wünscht (neues Logo, neue Farbe, geringfügige ästhetische Änderungen oder neue Verpackung);dann kann eine bestehende Einhausung ausreichend sein.
Dies liegt im Allgemeinen näher an einem Herstellung von ODM-Ladegeräten Projekt.
Eine spezielle Form wird attraktiver, wenn der Kunde Folgendes benötigt:
• Exklusives Ladegerätgehäuse (Dicke, individuelle Oberflächenstruktur)
• Einzigartige Abmessungen
• Benutzerdefinierte Anschlussanordnung
• Neue Steckerstruktur (oder faltbare Steckerintegration)
• Neue Ausstellungseröffnung
• Kundenspezifischer Kabelausgang
• Proprietäre Komponentenstruktur
• Produktdifferenzierung für ein großes Einzelhandelsprogramm
Eine Marke, die beispielsweise ein neues 65-W-USB-C-Ladegerät entwickelt, möchte möglicherweise, dass das Produkt dünner ist als herkömmliche 65-W-Ladegeräte.
Das kann sich auf fast alles im Ladegerät auswirken.
Die Leiterplatte muss geändert werden, der Transformator muss versetzt werden, die interne Isolationsstruktur muss neu gestaltet werden und die Position des USB-C-Anschlusses muss angepasst werden.
Und die Gehäuseform muss der endgültigen technischen Lösung folgen.
Deshalb sollte die Schimmelbildung nicht zu früh beginnen.Erstens, die interner struktureller Aufbau des Ladegeräts muss ausreichend stabil sein.
3. Die Entwicklung von Ladeformen beginnt mit dem Industriedesign
Bevor Ingenieure die Form selbst entwerfen, beginnt das Produkt normalerweise mit dem Industriedesign.
In dieser Phase entscheidet das Team, wie das Ladegerät aussehen und sich anfühlen soll.
Typische Designfragen sind:
Wie groß sollte das Ladegerät sein?
Sollen die Kanten abgerundet oder spitz sein?
Wo sollen die USB-C-Anschlüsse sitzen?
Sollte das Ladegerät einen faltbaren Stecker verwenden?
Wie dick sollte das Gehäuse sein?
Wo soll das Markenlogo erscheinen?
Soll die Oberfläche glänzend oder matt sein?
Soll das Gehäuse zweifarbig gestaltet sein?
Wo soll die Gehäusenaht liegen?
Bei verbraucherorientierten Produkten sind diese Details wichtiger, als viele Käufer zunächst erwarten.
Angesichts der kompakten Größe des Ladegeräts fallen selbst subtile Designunterschiede deutlich auf.
Schlecht platzierte Gehäusenähte können dazu führen, dass ein ansonsten hochwertiges Ladegerät billig aussieht.
Ein übergroßes Markenlogo kann das Produkt eher wie ein Werbegeschenk als wie ein Stück Technologie aussehen lassen.
Eine schlechte Platzierung des USB-C-Anschlusses kann die Verwendung eines Multi-Port-Ladegeräts unpraktisch machen.
Daher erfordert exzellentes Industriedesign die Berücksichtigung von Herstellungsprozessen von Anfang an.
4. Das 3D-Gehäusedesign kommt vor der Form

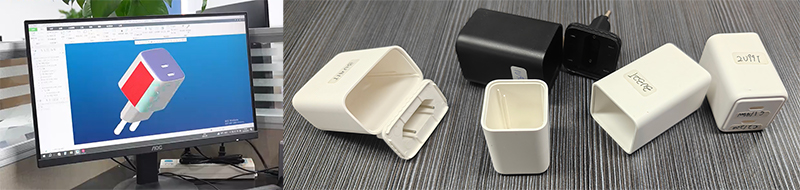

Sobald die Richtung des Industriedesigns genehmigt ist, erstellen Ingenieure normalerweise ein detailliertes 3D-Modell.
Dieses Modell definiert vorläufig die physische Struktur des neuen Ladegerätgehäuses.Beispiele hierfür sind: Gesamtabmessungen (Länge × Breite × Höhe);Gehäusewandstärke;interne Verstärkungsrippen;interne Leiterplattenhalterungen/Abmessungen;Wärmemanagementfunktionen;Gehäusenähte;Standorte der USB-Anschlüsse;usw.
Zu diesem Zeitpunkt muss das Gehäuse mit der tatsächlichen Ladeelektronik verglichen werden.Hier müssen Elektrotechnik und Maschinenbau zusammenarbeiten.
Stellen Sie sich zum Beispiel ein 100-W-GaN-Ladegerät vor, das äußerst kompakt gestaltet ist.
Der Industriedesigner kann ein schönes, schlankes Gehäuse entwerfen.Wenn die Leiterplatte jedoch 2 mm zu groß ist, der Transformator das Gehäuse berührt oder der erforderliche Isolationsabstand nicht eingehalten werden kann, kann das Design nicht direkt in das Werkzeug übergehen.
Aus diesem Grund betrachtet ein professioneller Ladegerätehersteller die Form nicht als isolierten Herstellungsschritt.
5. DFM: Der wichtigste Schritt vor der Werkzeugherstellung
Einer der wichtigsten Begriffe in der kundenspezifischen Formenentwicklung ist DFM – Design for Manufacturing.
DFM ist im Wesentlichen ein Realitätscheck.
Die Frage ist einfach: Lässt sich diese Konstruktion tatsächlich zuverlässig und wirtschaftlich herstellen?
Bevor die Form gebaut wird, überprüfen Ingenieure das Gehäusedesign auf mögliche Herstellungsprobleme.
Zu den DFM-Prüfungen gehören:
Wandstärke
Kunststoffwände benötigen eine entsprechende Dicke.
Wenn die Wand zu dick ist, kann die Kühlung ungleichmäßig werden.
Wenn es zu dünn ist, kann das Gehäuse schwach werden oder sich nur schwer formen lassen.
Entwurfswinkel
Das Formteil muss sich aus der Form lösen.
Ohne ausreichende Formschräge kann das Kunststoffgehäuse beim Auswerfen an der Form kleben bleiben.
Dies kann zu Kratzern, Verformungen oder Produktionsproblemen führen.
Trennlinie
Die Form muss sich irgendwann öffnen, und die Linie, an der sich die beiden Formhälften treffen, wird als Trennlinie bezeichnet.
Bei einem Premium-Ladegerät versuchen Ingenieure, es an einer Stelle zu platzieren, an der es weniger sichtbar ist.
Rippen und Bosse
Interne Rippen sorgen für strukturelle Unterstützung.Schraubdome ermöglichen die Befestigung des Gehäuses oder innenliegender Bauteile.
Aber übermäßige Rippen oder schlecht gestaltete Vorsprünge können zu Formproblemen führen oder die Leiterplatte beeinträchtigen.
Einfallstellen
Dickere Kunststoffbereiche können anders abkühlen als dünnere Bereiche.
Dadurch können sichtbare Vertiefungen, sogenannte Einfallstellen, entstehen.
Bei einem kleinen Premium-Ladegerätgehäuse können diese Mängel sehr auffällig sein.
Auswurf
Ingenieure müssen auch bestimmen, wie das fertige Kunststoffbauteil aus der Form gelöst wird.
Eine schlechte Auswurfkonstruktion kann die Oberfläche beschädigen oder kleine Strukturen verformen.
In dieser DFM-Phase können erfahrene Ingenieure einem Projekt viel Zeit und Geld sparen.Es ist viel günstiger, eine CAD-Datei zu ändern, als eine fertige Stahlform zu modifizieren.
6. Auswahl des richtigen Gehäusematerials
Die Formgestaltung hängt auch vom Kunststoffmaterial ab.Für Ladegerätegehäuse werden üblicherweise technische Kunststoffe verwendet, die aufgrund ihrer mechanischen Festigkeit, ihres thermischen Verhaltens und ihrer Flammwidrigkeit ausgewählt wurden.
Bei Ladegerätanwendungen muss bei der Materialauswahl Folgendes berücksichtigt werden: Flammwidrigkeit, Hitzebeständigkeit, mechanische Festigkeit, Schlagfestigkeit, Oberflächenbeschaffenheit, Dimensionsstabilität, elektrische Isolierung, behördliche Anforderungen.
Für viele Ladegeräte-Projekte kommen flammhemmende PC- oder PC-basierte Materialien in Betracht, da das Gehäuse sowohl mechanischen Schutz als auch elektrische Isolierung bieten muss.Die Materialauswahl sollte jedoch nicht nur deshalb getroffen werden, weil ein Material beliebt ist.
Die endgültige Wahl hängt vom Ladegerätdesign, der Zielzertifizierung, der Betriebstemperatur, den Anforderungen an das Aussehen und dem Herstellungsprozess ab (die Kosten sind ebenfalls ein wichtiger Faktor).
Ein kompaktes 140-W-Ladegerät hat beispielsweise ganz andere thermische Anforderungen als ein einfaches 20-W-Wandladegerät.
Dieser Unterschied kann sowohl die Materialauswahl als auch das Gehäusedesign beeinflussen.
7. Wie die Form selbst gestaltet ist
Sobald das Gehäusedesign die DFM-Prüfung bestanden hat, können Werkzeugingenieure mit der Entwicklung der eigentlichen Form beginnen. (Hersteller suchen in der Regel zuverlässige, hochwertige Formenbauer auf, um Ladegerätgehäuse zu beschaffen.)
Die Form besteht normalerweise aus präzisionsgefertigten Metallkomponenten.
Eine Spritzgussform umfasst Strukturen wie: Formhohlraum, Formkern, Trennfläche, Angusssystem, Anschnitte, Kühlkanäle, Auswerfersystem, Führungsstifte, Einsätze usw.
Die genaue Konfiguration hängt vom Design des Ladegerätgehäuses und der erwarteten Produktionsmenge ab.
Bei einfachen, kleinen Trichtergehäusen kann die Formstruktur relativ einfach sein;Bei komplexeren Trichtergehäusen sind für die Form jedoch möglicherweise zusätzliche Schieber, Einsätze oder Bewegungsmechanismen erforderlich.
Dies gilt insbesondere dann, wenn das Gehäuse Folgendes enthält: seitliche Öffnungen, Hinterschnitte, klappbare Steckstrukturen, Sichtfenster, komplexe Innenklammern, spezielle Verriegelungsmechanismen.
Jedes zusätzliche mechanische Merkmal kann die Komplexität der Werkzeuge erhöhen.
Das bedeutet nicht automatisch, dass es sich um ein schlechtes Design handelt.Es bedeutet lediglich, dass das Ingenieurteam den Kompromiss verstehen muss, bevor es sich für die Form entscheidet.
8. Formfluss und Kunststofffüllung (erweiterte Kenntnisse)
Ein weiterer wichtiger Aspekt ist, wie sich geschmolzener Kunststoff durch die Form bewegt.
Beim Einspritzen von Kunststoff in den Formhohlraum muss dieser die gesamte Schale gleichmäßig ausfüllen.Wenn das Strömungsdesign schlecht ist, können bei Herstellern Probleme wie kurze Schüsse, Bindenähte, Lufteinschlüsse, ungleichmäßige Füllung, Verzug, Oberflächenfehler und Dimensionsinstabilität auftreten.
Bei komplexeren Ladegerätgehäusen können Ingenieure mithilfe der Mold-Flow-Analyse vorhersagen, wie sich der Kunststoff füllt und abkühlt.
Dies kann dabei helfen, potenzielle Probleme zu erkennen, bevor die Form physisch hergestellt wird.
9. Formenbau: Das Design in Werkzeuge umwandeln
Nachdem der Formentwurf genehmigt wurde, wird das physische Werkzeug hergestellt.Für die Herstellung des Hohlraums, des Kerns und anderer Formkomponenten werden Präzisionsbearbeitungsgeräte verwendet.
Um das beabsichtigte visuelle Design des Ladegeräts zu erreichen, sind für das Ladegerätgehäuse unter anderem Merkmale wie eine Hochglanzoberfläche, eine feine matte Textur, eine sandgestrahlte Textur, eine eingegossene Textur, ein polierter Bereich für das Logo und eine Sprühbeschichtung erforderlich.
Die Oberflächenbeschaffenheit kann nicht nur das Aussehen beeinflussen, sondern auch, wie leicht sich das Teil aus der Form löst.
Bei einem OEM-Ladegerätprojekt sollte das Werkzeugteam daher auf der Grundlage des genehmigten Industriedesigns arbeiten, anstatt eigenständig Entscheidungen über das Erscheinungsbild zu treffen.
10. Der erste Formversuch: T0
Sobald die Form fertiggestellt ist, ist sie nicht sofort für die Massenproduktion bereit.
Der erste Formversuch wird typischerweise als T0 bezeichnet;Ihr Zweck besteht darin, die Funktionalität der Grundform zu überprüfen.

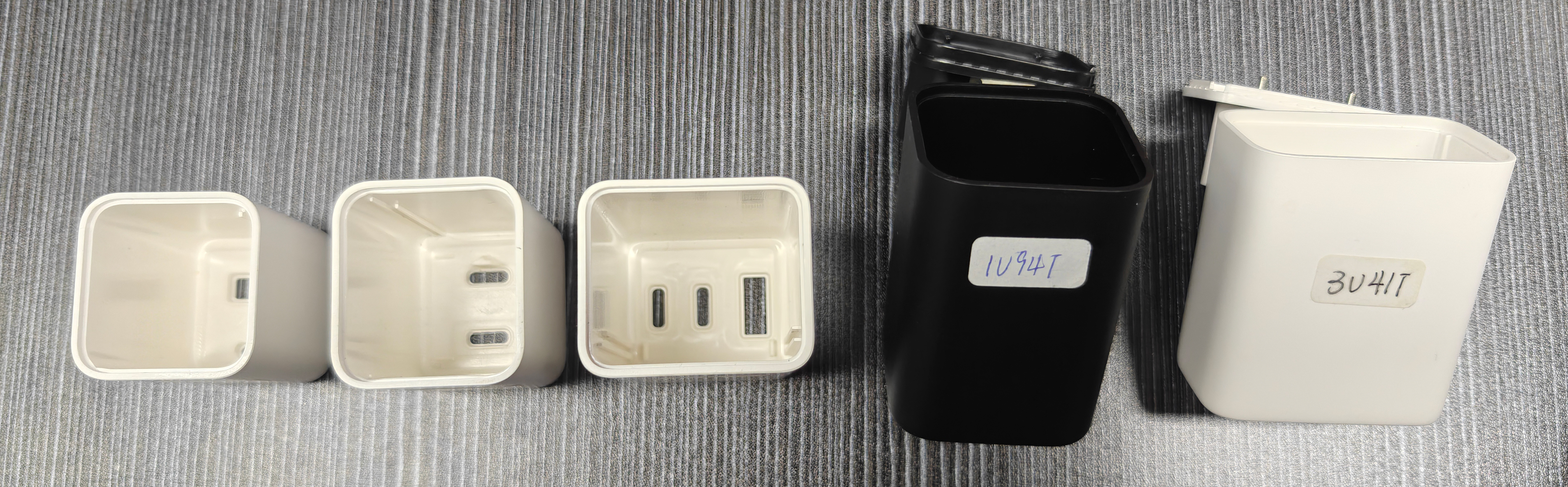

Ingenieure und Qualitätsprüfer untersuchen die ursprünglich geformten Teile und prüfen dabei Aspekte wie Gesamtabmessungen, Oberflächenerscheinung, Grate, Kurzschüsse, Einfallstellen, Verzug, Auswurfprobleme, Trennfugenqualität, Loch- und Öffnungsabmessungen sowie das Finish der Spritzlackierung, Metallic-Lackierung oder Oberflächentexturierung.
In diesem Stadium ist das Ziel nicht Perfektion;Vielmehr geht es darum, Bereiche zu identifizieren, die einer Verbesserung bedürfen.
Manchmal sieht das erste Muster unerwartet gut aus, kann aber auch gewisse Mängel offenbaren.
Beide Szenarien sind normal;Der professionelle Formenbau erfordert in der Regel mehrere Feedback- und Anpassungsrunden.
11. T1, T2 und Formoptimierung
Nach dem T0-Test nehmen die Ingenieure gegebenenfalls Korrekturen vor.
Der nächste Versuch könnte T1 heißen.Weitere Änderungen können zu T2 oder zusätzlichen Runden führen.
Aus diesem Grund ist der Ausdruck „Formenentwicklung“ zutreffender als nur „Formenbau“.
Mit der Bearbeitung des Stahls ist das Projekt noch nicht abgeschlossen.
Das eigentliche Ziel besteht darin, eine Form zu schaffen, die dauerhaft gute Teile herstellen kann.
12. Warum Ladegerätgehäuse und Leiterplatte gemeinsam validiert werden müssen
Ein häufiger Fehler bei kundenspezifischen Ladegerätprojekten besteht darin, das Kunststoffgehäuse getrennt von der Elektronik zu validieren.Das kann später zu Problemen führen.
Das endgültige Ladegerät ist ein zusammengebautes System.
Die Platine muss in das Gehäuse passen.
Der USB-C-Anschluss muss mit der Öffnung übereinstimmen.
Der Transformator benötigt ausreichend Freiraum.
Für Dämmstoffe wird Platz benötigt.
Der Netzstecker muss korrekt installiert sein.
Wärmeableitende Bauteile dürfen das Gehäuse nicht beeinträchtigen.
Auch die Montagelinie muss in der Lage sein, alle Komponenten effizient zu montieren.
Beispielsweise besteht die Möglichkeit, dass ein Gehäuse die Maßprüfung besteht, sich aber dennoch schwierig zusammenbauen lässt, da die Leiterplatte nicht leicht in die richtige Position gleiten kann.Das ist ein Herstellungsproblem, nicht nur ein kosmetisches Problem.
Aus diesem Grund können Ladegerätefabriken, die sowohl über Elektro- als auch Maschinenbaukompetenz verfügen, bei der kundenspezifischen Entwicklung einen erheblichen Vorteil haben.
13. Das thermische Design kann sich auf die Form auswirken
Dieser Punkt ist besonders wichtig für Hochleistungsladegeräte.Ein Ladegerätgehäuse ist Teil des thermischen Systems.
Es kann nicht jedes thermische Problem allein lösen, aber seine Struktur beeinflusst, wie die Wärme von den internen Komponenten abgeleitet wird.
Dies wird mit zunehmender Ladeleistung immer wichtiger.
Ein 20-W-Ladegerät hat relativ geringe thermische Anforderungen.
Ein 65-W-GaN-Ladegerät ist anspruchsvoller.
Ein 100-W- oder 140-W-Ladegerät erfordert eine noch sorgfältigere Wärmetechnik.
Ingenieure müssen Folgendes berücksichtigen: internes Luftvolumen, Leiterplattenplatzierung, Abstand zwischen Komponenten und Gehäuse, Wärmeleitpads, Wärmeableitungsstrukturen, Gehäusematerialien und äußere Oberfläche.
Dies ist einer der Gründe, warum eine kundenspezifische Ladegeräteform nicht ausschließlich nach dem Gesichtspunkt des Industriedesigns entworfen werden sollte.
Das Gehäuse muss mit der elektrischen und thermischen Architektur harmonieren.
Die bestehenden Ladegeräteherstellungsarbeiten von ZONSAN umfassen Produkte von Wandladegeräten mit geringerer Leistung bis hin zu Hochleistungs-GaN-Ladegeräten PD-LadelösungenZu den aktuellen OEM/ODM-Projekten gehört auch die private Formenkooperation.
14. Benutzerdefinierte Form vs. vorhandene Form: Was ist besser?
Es gibt keine allgemeingültige Antwort;es hängt von spezifischen Geschäftszielen ab.
| Anforderung | Vorhandene Form | Benutzerdefinierte Form |
| Startgeschwindigkeit | Schneller | Langsamer |
| Anfängliche Werkzeugkosten | Niedriger | Höher |
| Einzigartigkeit des Wohnens | Begrenzt | Hoch |
| Markendifferenzierung | Mäßig | Stark |
| MOQ-Flexibilität | Normalerweise einfacher | Hängt vom Werkzeug ab |
| Ingenieursarbeit | Niedriger | Höher |
| Produktexklusivität | Begrenzt | Hoch |
| Langfristige Produktplattform | Gut | Ausgezeichnet |
| Am besten für | ODM / Schnellstart | OEM / exklusives Produkt |
Für eine kleine E-Commerce-Marke, die eine neue Produktkategorie testet, kann die Verwendung einer vorhandenen Ladegerätplattform sinnvoller sein.
Für einen Telekommunikationsbetreiber, einen Einzelhändler, eine etablierte Elektronikmarke oder einen Großhändler, der ein proprietäres Ladegerät auf den Markt bringt, kann eine spezielle Form langfristig eine bessere Rendite bringen.
Die richtige Entscheidung ist nicht „Custom is better“.
Die richtige Frage lautet: Rechtfertigen das erwartete Produktionsvolumen und die Produktdifferenzierung die Werkzeuginvestition?
15. Wie die Formkosten ermittelt werden
Viele Käufer stellen eine einfache Frage: Wie viel kostet eine Ladeform?
Es gibt keinen allgemeingültigen Preisstandard;Die Formkosten hängen vom Design ab (Gehäusestruktur, Abmessungen, Material, Oberflächenbeschaffenheit usw.).
Ein einfaches Gehäuse mit zwei relativ schlichten Schalen unterscheidet sich stark von einem mehrteiligen Gehäuse mit klappbarem Stecker, Displayöffnung und aufwändigen Innenklammern.
Daher sollten Werkzeuge als Teil des gesamten Projekts und nicht als isoliertes Angebot bewertet werden.
Eine billige Form, die häufig gewartet werden muss oder instabile Teile produziert, kann mit der Zeit teurer werden.
16. Wie lange dauert die Entwicklung einer Ladeform?
Der Entwicklungsplan hängt stark von der Designkomplexität und davon ab, wie schnell technische Entscheidungen genehmigt werden.
Ein typisches Projekt umfasst: Industriedesign → 3D-Mechanikdesign → DFM → Formenbau → Werkzeugbau → T0 → Modifikation → T1/T2 → Baugruppenvalidierung → Pilotproduktion
Die Zeitleiste kann beeinflusst werden durch:
Wie vollständig der ursprüngliche Entwurf ist
• Ob die Leiterplatte bereits fertiggestellt ist
• Ob das Gehäuse neu ist
• Ob Steckerstrukturen individuell angepasst werden
• Anzahl der Formkomponenten
• Anzahl der Proberunden
• Zertifizierungsanforderungen
• Geschwindigkeit der Kundenfreigabe
Aus diesem Grund sollten Käufer vorsichtig sein, wenn Fabriken einen extrem kurzen Werkzeugzyklus versprechen, ohne zu erklären, was tatsächlich enthalten ist.
Eine schnelle Entwicklung ist wertvoll.Doch eine schnelle Entwicklung ohne ordnungsgemäße Validierung kann bei der Massenproduktion zu Problemen führen.
* Zeitleiste für die Entwicklung benutzerdefinierter Ladegeräte↗
17. Was passiert, nachdem die Form genehmigt wurde?
Sobald die Gehäusemuster genehmigt sind, geht das Projekt zur Pilotproduktion über.
Das Ingenieurteam überprüft normalerweise Folgendes: Gehäuseabmessungen, Leiterplattenpassung, Anschlussausrichtung, Steckerinstallation, Montagereihenfolge, Oberflächenerscheinung, mechanische Festigkeit, thermisches Verhalten, elektrische Sicherheit, Endproduktabmessungen.
Besonders wichtig ist der Pilotlauf.Eine Gussform kann zwar zehn hervorragende Muster produzieren, aber dennoch Probleme aufdecken, wenn Hunderte oder Tausende von Einheiten kontinuierlich hergestellt werden.
Durch die Massenproduktion kommt eine weitere Variable hinzu: Konsistenz.
Die Form muss wiederholt stabile Teile produzieren.Einspritztemperatur, Druck, Kühlzeit, Materialtrocknung und Maschineneinstellungen müssen kontrolliert werden.
Aus diesem Grund sollten Werkzeugvalidierung und Fertigungsprozesskontrolle gemeinsam betrachtet werden.
18. Wie Ladegerätefabriken die Formenentwicklung für OEM-Projekte nutzen
Für OEM-Kunden ist eine Ladegerätform häufig Teil eines größeren Produktentwicklungsprojekts.
Der Kunde beginnt möglicherweise mit einer Grundanforderung: „Wir benötigen ein 65-W-Typ-C-Ladegerät, das anders aussieht als die aktuellen Produkte auf unserem Markt.“
Dieser einzelne Satz kann zu einer langen technischen Diskussion führen.(Wenn die im Werk vorhandenen Ladegeräte nicht den optischen Anforderungen des Käufers entsprechen)
Beim Werksverkauf werden mit dem Käufer folgende Details geklärt: Zielmarkt, Steckerstandard, Anzahl der Ports, maximale Ausgangsleistung, PD/PPS-Anforderungen, GaN- oder Siliziumarchitektur, Zielabmessungen, Logoplatzierung, Gehäusematerial, Oberflächenbeschaffenheit, Verpackung und Zertifizierungen.
Erst wenn diese Anforderungen klar sind, können das mechanische Design und die Formstrategie finalisiert werden.
Aus diesem Grund kann ein erfahrener OEM-Ladegerätehersteller viel mehr leisten, als nur Kunststoffteile herzustellen.Das Werk kann dabei helfen herauszufinden, ob das vorgeschlagene Gehäuse tatsächlich mit der Ladearchitektur kompatibel ist.
19. Formenentwicklung für 20W-, 65W-, 100W- und 140W-Ladegeräte
Die Nennleistung bestimmt nicht automatisch die Komplexität der Form.Ladegeräte mit höherer Leistung bringen jedoch häufig anspruchsvollere mechanische Einschränkungen mit sich.
20W Ladegerät
Ein 20-W-Ladegerät kann normalerweise ein relativ kompaktes Gehäuse verwenden.
Die Hauptprioritäten sind oft: Kleine Größe, gutes Aussehen, Anschlussausrichtung, Steckerstruktur, Kosteneffizienz.
45W Ladegerät
Bei 45 W werden thermische und interne Platzaspekte wichtiger.Das Gehäuse muss möglicherweise eine größere Stromversorgungsarchitektur unter Beibehaltung einer kompakten Form aufnehmen.
65W Ladegerät
Die 65-W-Kategorie ist besonders für OEM-Marken interessant, da sie Telefone, Tablets und viele Laptops bedienen kann.
Bei einem benutzerdefinierten 65-W-Ladegerätgehäuse muss möglicherweise Folgendes in Einklang gebracht werden: Kompakte Größe, thermische Leistung, Position und Anzahl der USB-C-Anschlüsse, GaN-Architektur, Steckerdesign, mechanische Festigkeit.
100-W-Ladegerät
Bei 100 W wird das interne Wärmemanagement noch wichtiger.Das Gehäusedesign muss eng mit dem Leiterplatten- und Komponentenlayout zusammenarbeiten.
140-W-Ladegerät
Für ein 140-W-PD3.1-Ladegerät wird das mechanische Design noch anspruchsvoller.Hohe Leistung, Wärmemanagement, Hafenstruktur und Zertifizierungsanforderungen müssen alle gemeinsam berücksichtigt werden.
ZONSAN bietet derzeit an OEM/ODM-Ladegerät Plattformen über mehrere Leistungsstufen, einschließlich Lösungen der 65-W-, 100-W- und 140-W-Klasse, mit privater Formenkooperation für kundenspezifische Projekte.
20. Häufige Probleme mit Ladegerät-Schimmel
Bei einem guten Schimmelentwicklungsprozess geht es auch darum, Problemen vorzubeugen.
Zu den häufigsten Problemen gehören:
Grat – Überschüssiger Kunststoff tritt entlang der Formtrennlinie auf.
Verziehen – Das geformte Gehäuse verändert beim Abkühlen seine Form.
Einfallstellen – Vertiefungen treten an dickeren Abschnitten auf.
Kurzer Schuss – Der Kunststoff füllt den Hohlraum nicht vollständig aus.
Schweißlinien – Sichtbare Linien bilden sich dort, wo zwei Kunststofffließfronten aufeinandertreffen.
Schlechte Oberflächenbeschaffenheit – Die endgültige Textur stimmt nicht mit dem genehmigten Muster überein.
Maßabweichung – Die Gehäuseabmessungen ändern sich über die akzeptable Toleranz hinaus.
Montagestörung – Das Gehäuse sieht korrekt aus, passt aber nicht richtig auf die Leiterplatte oder die internen Komponenten.
Schwieriges Auswerfen – Das Teil bleibt an der Form hängen oder wird beim Auswerfen beschädigt.
Die meisten dieser Probleme lassen sich einfacher und kostengünstiger lösen, bevor die Form fertiggestellt ist.
21. Was sollten Käufer eine Ladegerätefabrik fragen, bevor sie eine Form genehmigen?
Wenn Sie ein maßgeschneidertes Ladegerät beschaffen, fragen Sie nicht nur: „Wie viel kostet die Form?“
Stellen Sie weitere nützliche Fragen.
Ingenieurwesen
Wem gehört das mechanische Design?
Kann die Fabrik DFM durchführen?
Kann das Gehäuse um unsere Leiterplatte herum gestaltet werden?
Kann das Werk mechanische Revisionen unterstützen?
Werkzeuge
Wo wird die Form hergestellt?
Welches Formmaterial wird verwendet?
Wie hoch ist die erwartete Werkzeuglebensdauer?
Sind Formenmodifikationen enthalten?
Probenahme
Wie viele Proberunden sind enthalten?
Was ist der T0/T1/T2-Prozess?
Wie werden Muster genehmigt?
Was passiert, wenn das Gehäuse die Montageprüfung nicht besteht?
Produktion
Kann dieselbe Fabrik die Massenproduktion bewältigen?
Wird der Spritzgussprozess intern gesteuert?
Wie wird die Maßhaltigkeit überwacht?
Was passiert, wenn die Form gewartet werden muss?
Produktentwicklung
Können Elektro- und Maschinenbauingenieure zusammenarbeiten?
Kann das Werk die Entwicklung von PD/PPS/GaN-Ladegeräten unterstützen?
Kann das Werk bei der Zertifizierung helfen?
Kann die Fabrik mehrere Leistungsstufen unterstützen?
Diese Fragen verraten Ihnen viel mehr über die tatsächliche technische Leistungsfähigkeit eines Herstellers als ein Angebot mit geringem Werkzeugaufwand.
22. Warum Schimmelbildung mehr als ein kosmetischer Prozess ist
Es ist leicht, ein Ladegerätgehäuse lediglich als eine Kunststoffhülle zu betrachten, aber das ist bei weitem nicht der Fall.
Bei modernen GaN-Ladegeräten wird mit zunehmender Leistungsdichte jeder einzelne Millimeter im Inneren des Gehäuses kritisch.
Ein paar Millimeter überschüssiger Kunststoff oder eine falsch platzierte Innenrippe können die strukturelle Integrität des gesamten Produkts beeinträchtigen.
Daher sollte die Entwicklung der Ladeform von Anfang an Teil der technischen Diskussionen sein.
23. Wie ZONSAN die Entwicklung kundenspezifischer Ladegerätformen unterstützt
Für den Käufer eines OEM- oder ODM-Ladegeräts liegt der wahre Wert eines Herstellers nicht nur im Zugang zu einer Formenbauwerkstatt.Es ist die Fähigkeit, die gesamte Produktentwicklungskette zu verbinden.
ZONSAN hat sich darauf spezialisiert Herstellung von Ladegeräten seit 2009 und bietet derzeit OEM/ODM-Entwicklung für USB-C-, PD-, PPS- und GaN-Ladeprodukte in mehreren Leistungsbereichen an.Die aktuellen Fertigungsinformationen heben ein unabhängiges F&E-Ingenieurteam, automatisierte Produktionsanlagen, Möglichkeiten zum Testen von Ladegeräten und eine private Formenkooperation für kundenspezifische Projekte hervor.
Das ist wichtig, denn ein individuelles Gehäuse kann nicht unabhängig vom Ladegerät selbst entwickelt werden.

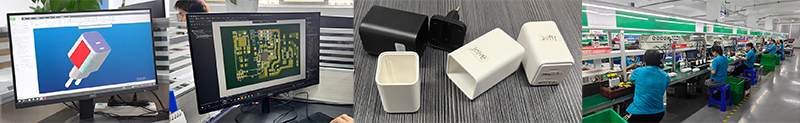

Für ein neues Projekt kann der Engineering-Prozess Folgendes verbinden: Industriedesign → Mechanisches Design → DFM → PCB-Entwicklung → Formenentwicklung → Prototyp → TVT/PVT → Zertifizierung → Massenproduktion
Dieser integrierte Ansatz kann unnötige Neukonstruktionen zwischen den mechanischen und elektrischen Teams reduzieren.
Für Käufer, die ein neues 30-W-, 65-W-, 100-W- oder 140-W-Ladegerät entwickeln, kann das viel wertvoller sein, als einfach nur das günstigste Werkzeugangebot zu finden.
24. Vorhandene Form oder private Form?Eine praktische Entscheidung
Hier ist eine einfache Möglichkeit, darüber nachzudenken.
Wählen Sie eine vorhandene Form-/ODM-Plattform, wenn:
• Sie benötigen einen schnellen Start.
• Das Gehäuse muss nicht einzigartig sein.
• Ihr Hauptunterscheidungsmerkmal ist die Verpackung oder das Branding.
• Das anfängliche Auftragsvolumen ist ungewiss.
• Sie möchten die Entwicklungskosten senken.
Erwägen Sie ein privates Formen-/OEM-Projekt, wenn:
• Das Erscheinungsbild des Gehäuses ist Teil Ihrer Marke.
• Sie benötigen exklusive Abmessungen.
• Wettbewerber verwenden bereits ähnliche Ladegerätgehäuse.
Sie erwarten Nachbestellungen.
• Sie bauen eine langfristige Produktlinie auf.
• Sie benötigen eine bestimmte Port- oder Steckerstruktur.
• Sie möchten die Kontrolle über zukünftige Produktrevisionen haben.
Für viele etablierte B2B-Marken ist die beste Strategie tatsächlich eine Kombination.
Beginnen Sie mit einer vorhandenen Plattform, um die Nachfrage zu testen.Entwickeln Sie dann ein privates Gehäuse, wenn das Produkt ein vorhersehbares Volumen erreicht.
Das reduziert das Risiko und schafft gleichzeitig einen Weg zur Produktdifferenzierung.
Letzte Gedanken
Eine Ladeform kann von außen wie ein einfaches Stück Metall aussehen.In Wirklichkeit ist es das physikalische Ergebnis vieler technischer Entscheidungen.
Die Form muss zum Industriedesign passen.
Das Industriedesign muss mit der Leiterplatte zusammenarbeiten.
Die Leiterplatte muss zur thermischen Architektur passen.
Das Gehäuse muss die Montage überstehen.
Und das gesamte System muss konsistent bleiben, wenn die Produktion von wenigen Prototypen auf Tausende von Einheiten umgestellt wird.
Aus diesem Grund beginnt die Entwicklung einer guten Ladeform lange vor der Bearbeitung der Form.
Für Marken, die einen OEM-Ladegeräthersteller suchen, lautet die bessere Frage nicht einfach: „Können Sie eine maßgeschneiderte Form herstellen?“
Eine bessere Frage wäre: „Kann Ihr Entwicklungsteam mein Ladegerät vom Industriedesign über die Werkzeugherstellung und Validierung bis hin zur stabilen Massenproduktion begleiten?“
Dieser Unterschied ist wichtig.
Eine Fabrik, die Maschinenbau, Elektrotechnik, Werkzeugbau, Prüfung und Produktion miteinander verbinden kann, ist in einer viel stärkeren Position, ein zuverlässiges, kundenspezifisches Ladegerät zu liefern.Und für die heutigen GaN-Ladegeräte mit 45 W, 65 W, 100 W, 140 W und höherer Leistung wird dieser integrierte technische Ansatz immer wichtiger.
FAQ: Entwicklung von Ladeformen
F1: Was ist die Entwicklung von Ladeformen?
Bei der Entwicklung einer Ladegerät-Form handelt es sich um den Prozess des Entwurfs und der Herstellung einer speziellen Form für die Herstellung des Kunststoffgehäuses eines Ladegeräts oder anderer Formkomponenten.Dazu gehören normalerweise DFM, Formenbau, Werkzeugbau, Probeformen, Mustervalidierung und Freigabe der Massenproduktion.
F2: Benötigt jedes kundenspezifische Ladegerät eine neue Form?
Nein. Wenn ein bestehendes Gehäuse den Anforderungen des Kunden entspricht, kann eine ODM-Lösung neue Werkzeuge vermeiden.Eine private Form ist besser geeignet, wenn der Kunde ein exklusives Gehäuse, Abmessungen, Anschlusslayout oder mechanische Struktur benötigt.
F3: Wie lange dauert die Entwicklung der Ladeform?
Der Zeitplan hängt von der Komplexität des Gehäuses, der Designreife, der Werkzeugstruktur und der Anzahl der Testmodifikationen ab.Der gesamte Prozess kann Industriedesign, DFM, Werkzeugbau, T0/T1/T2-Versuche, Baugruppenvalidierung und Pilotproduktion umfassen.
F4: Was ist DFM bei der Entwicklung von Ladeformen?
DFM bedeutet Design for Manufacturing.Ingenieure überprüfen das Gehäuse des Ladegeräts vor dem Werkzeugbau, um Probleme in Bezug auf Wandstärke, Formschrägen, Trennlinien, Rippen, Auswurf, Kunststofffluss und Montage zu identifizieren.
F5: Was sind T0-, T1- und T2-Formversuche?
Es handelt sich um verschiedene Stadien der Schimmelpilzprobenahme.T0 ist in der Regel der erste Versuch, der zur Identifizierung grundlegender Werkzeugprobleme verwendet wird.T1- und T2-Versuche sind aufeinanderfolgende Runden nach technischen Änderungen und Optimierungen.
F6: Kann eine Ladegerätefabrik das Gehäuse an eine vorhandene Leiterplatte anpassen?
Ja, abhängig von den technischen Möglichkeiten des Herstellers.Ein professioneller Ladegerätehersteller kann das mechanische Gehäuse unter Berücksichtigung der Leiterplattenabmessungen, der USB-Anschlüsse, der Platzierung des Transformators, der Isolationsanforderungen und der thermischen Einschränkungen entwickeln.
F7: Lohnt sich eine maßgeschneiderte Form für ein 65-W-Ladegerät?
Dies kann der Fall sein, insbesondere wenn eine Marke ein exklusives Gehäuse oder eine langfristige Produktdifferenzierung benötigt.Für kleinere oder unsichere Aufträge kann eine bestehende ODM-Plattform einen risikoärmeren Ausgangspunkt bieten.
F8: Kann ein 100-W- oder 140-W-GaN-Ladegerät eine benutzerdefinierte Form verwenden?
Ja.Tatsächlich können Hochleistungs-GaN-Ladegeräte von einer sorgfältigen mechanischen Konstruktion profitieren, da Wärmemanagement, Komponentenabstand und Innenraum mit steigender Leistungsdichte immer wichtiger werden.
F9: Welcher Kunststoff wird üblicherweise für Ladegerätgehäuse verwendet?
Für Ladegerätegehäuse kommen häufig technische Kunststoffe wie PC und PC-basierte flammhemmende Materialien in Betracht.Das endgültige Material sollte entsprechend den thermischen, mechanischen, elektrischen, optischen und Konformitätsanforderungen ausgewählt werden.
F10: Was sollte ich einem Ladegerätehersteller für die Formenentwicklung zur Verfügung stellen?
Zu den nützlichen Informationen gehören Zielleistung, Abmessungen, Anschlusskonfiguration, Steckertyp, Industriedesign-Referenzen, Zielmarkt, Zertifizierungsanforderungen, erwartetes Bestellvolumen, Branding-Anforderungen sowie vorhandene Leiterplatten- oder mechanische Zeichnungen.
F11: Kann die gleiche Ladegerätfabrik die Form entwickeln und das Ladegerät herstellen?
Ja.Dies kann ein Vorteil sein, da dasselbe Ingenieurteam die Werkzeugentwicklung mit der Leiterplattenmontage, der Gehäusemontage, dem Testen und der Massenproduktion verbinden kann.
F12: Was ist der Unterschied zwischen der Entwicklung von OEM- und ODM-Ladegerätformen?
Bei ODM geht das Werk in der Regel von einer vorhandenen Ladegerätplattform oder einem vorhandenen Gehäuse aus und bietet begrenzte Anpassungsmöglichkeiten.Bei der OEM- oder vollständig kundenspezifischen Entwicklung benötigt der Kunde möglicherweise ein spezielles Gehäuse, eine eigene Form, eine kundenspezifische Leiterplatte oder andere proprietäre Spezifikationen.
Gutachter von: Zonsan-Team und Ingenieure – Lucas und Miller
Datum der letzten Überprüfung: [3. September 2026]
Für einen Telekommunikationsbetreiber, einen Einzelhändler, eine etablierte Elektronikmarke oder einen Großhändler, der ein proprietäres Ladegerät auf den Markt bringt, kann eine spezielle Form langfristig eine bessere Rendite bringen.
Die richtige Entscheidung ist nicht „Custom is better“.
Die richtige Frage lautet: Rechtfertigen das erwartete Produktionsvolumen und die Produktdifferenzierung die Werkzeuginvestition?
15. Wie die Formkosten ermittelt werden
Viele Käufer stellen eine einfache Frage: Wie viel kostet eine Ladeform?
Es gibt keinen allgemeingültigen Preisstandard;Die Formkosten hängen vom Design ab (Gehäusestruktur, Abmessungen, Material, Oberflächenbeschaffenheit usw.).
Ein einfaches Gehäuse mit zwei relativ schlichten Schalen unterscheidet sich stark von einem mehrteiligen Gehäuse mit klappbarem Stecker, Displayöffnung und aufwändigen Innenklammern.
Daher sollten Werkzeuge als Teil des gesamten Projekts und nicht als isoliertes Angebot bewertet werden.
Eine billige Form, die häufig gewartet werden muss oder instabile Teile produziert, kann mit der Zeit teurer werden.
16. Wie lange dauert die Entwicklung einer Ladeform?
Der Entwicklungsplan hängt stark von der Designkomplexität und davon ab, wie schnell technische Entscheidungen genehmigt werden.
Ein typisches Projekt umfasst: Industriedesign → 3D-Mechanikdesign → DFM → Formenbau → Werkzeugbau → T0 → Modifikation → T1/T2 → Baugruppenvalidierung → Pilotproduktion
Die Zeitleiste kann beeinflusst werden durch:
Wie vollständig der ursprüngliche Entwurf ist
• Ob die Leiterplatte bereits fertiggestellt ist
• Ob das Gehäuse neu ist
• Ob Steckerstrukturen individuell angepasst werden
• Anzahl der Formkomponenten
• Anzahl der Proberunden
• Zertifizierungsanforderungen
• Geschwindigkeit der Kundenfreigabe
Aus diesem Grund sollten Käufer vorsichtig sein, wenn Fabriken einen extrem kurzen Werkzeugzyklus versprechen, ohne zu erklären, was tatsächlich enthalten ist.
Eine schnelle Entwicklung ist wertvoll.Doch eine schnelle Entwicklung ohne ordnungsgemäße Validierung kann bei der Massenproduktion zu Problemen führen.
* Zeitleiste für die Entwicklung benutzerdefinierter Ladegeräte↗
17. Was passiert, nachdem die Form genehmigt wurde?
Sobald die Gehäusemuster genehmigt sind, geht das Projekt zur Pilotproduktion über.
Das Ingenieurteam überprüft normalerweise Folgendes: Gehäuseabmessungen, Leiterplattenpassung, Anschlussausrichtung, Steckerinstallation, Montagereihenfolge, Oberflächenerscheinung, mechanische Festigkeit, thermisches Verhalten, elektrische Sicherheit, Endproduktabmessungen.
Besonders wichtig ist der Pilotlauf.Eine Gussform kann zwar zehn hervorragende Muster produzieren, aber dennoch Probleme aufdecken, wenn Hunderte oder Tausende von Einheiten kontinuierlich hergestellt werden.
Durch die Massenproduktion kommt eine weitere Variable hinzu: Konsistenz.
Die Form muss wiederholt stabile Teile produzieren.Einspritztemperatur, Druck, Kühlzeit, Materialtrocknung und Maschineneinstellungen müssen kontrolliert werden.
Aus diesem Grund sollten Werkzeugvalidierung und Fertigungsprozesskontrolle gemeinsam betrachtet werden.
18. Wie Ladegerätefabriken die Formenentwicklung für OEM-Projekte nutzen
Für OEM-Kunden ist eine Ladegerätform häufig Teil eines größeren Produktentwicklungsprojekts.
Der Kunde beginnt möglicherweise mit einer Grundanforderung: „Wir benötigen ein 65-W-Typ-C-Ladegerät, das anders aussieht als die aktuellen Produkte auf unserem Markt.“
Dieser einzelne Satz kann zu einer langen technischen Diskussion führen.(Wenn die im Werk vorhandenen Ladegeräte nicht den optischen Anforderungen des Käufers entsprechen)
Beim Werksverkauf werden mit dem Käufer folgende Details geklärt: Zielmarkt, Steckerstandard, Anzahl der Ports, maximale Ausgangsleistung, PD/PPS-Anforderungen, GaN- oder Siliziumarchitektur, Zielabmessungen, Logoplatzierung, Gehäusematerial, Oberflächenbeschaffenheit, Verpackung und Zertifizierungen.
Erst wenn diese Anforderungen klar sind, können das mechanische Design und die Formstrategie finalisiert werden.
Aus diesem Grund kann ein erfahrener OEM-Ladegerätehersteller viel mehr leisten, als nur Kunststoffteile herzustellen.Das Werk kann dabei helfen herauszufinden, ob das vorgeschlagene Gehäuse tatsächlich mit der Ladearchitektur kompatibel ist.
19. Formenentwicklung für 20W-, 65W-, 100W- und 140W-Ladegeräte
Die Nennleistung bestimmt nicht automatisch die Komplexität der Form.Ladegeräte mit höherer Leistung bringen jedoch häufig anspruchsvollere mechanische Einschränkungen mit sich.
20W Ladegerät
Ein 20-W-Ladegerät kann normalerweise ein relativ kompaktes Gehäuse verwenden.
Die Hauptprioritäten sind oft: Kleine Größe, gutes Aussehen, Anschlussausrichtung, Steckerstruktur, Kosteneffizienz.
45W Ladegerät
Bei 45 W werden thermische und interne Platzaspekte wichtiger.Das Gehäuse muss möglicherweise eine größere Stromversorgungsarchitektur unter Beibehaltung einer kompakten Form aufnehmen.
65W Ladegerät
Die 65-W-Kategorie ist besonders für OEM-Marken interessant, da sie Telefone, Tablets und viele Laptops bedienen kann.
Bei einem benutzerdefinierten 65-W-Ladegerätgehäuse muss möglicherweise Folgendes in Einklang gebracht werden: Kompakte Größe, thermische Leistung, Position und Anzahl der USB-C-Anschlüsse, GaN-Architektur, Steckerdesign, mechanische Festigkeit.
100-W-Ladegerät
Bei 100 W wird das interne Wärmemanagement noch wichtiger.Das Gehäusedesign muss eng mit dem Leiterplatten- und Komponentenlayout zusammenarbeiten.
140-W-Ladegerät
Für ein 140-W-PD3.1-Ladegerät wird das mechanische Design noch anspruchsvoller.Hohe Leistung, Wärmemanagement, Hafenstruktur und Zertifizierungsanforderungen müssen alle gemeinsam berücksichtigt werden.
ZONSAN bietet derzeit an OEM/ODM-Ladegerät Plattformen über mehrere Leistungsstufen, einschließlich Lösungen der 65-W-, 100-W- und 140-W-Klasse, mit privater Formenkooperation für kundenspezifische Projekte.
20. Häufige Probleme mit Ladegerät-Schimmel
Bei einem guten Schimmelentwicklungsprozess geht es auch darum, Problemen vorzubeugen.
Zu den häufigsten Problemen gehören:
Grat – Überschüssiger Kunststoff tritt entlang der Formtrennlinie auf.
Verziehen – Das geformte Gehäuse verändert beim Abkühlen seine Form.
Einfallstellen – Vertiefungen treten an dickeren Abschnitten auf.
Kurzer Schuss – Der Kunststoff füllt den Hohlraum nicht vollständig aus.
Schweißlinien – Sichtbare Linien bilden sich dort, wo zwei Kunststofffließfronten aufeinandertreffen.
Schlechte Oberflächenbeschaffenheit – Die endgültige Textur stimmt nicht mit dem genehmigten Muster überein.
Maßabweichung – Die Gehäuseabmessungen ändern sich über die akzeptable Toleranz hinaus.
Montagestörung – Das Gehäuse sieht korrekt aus, passt aber nicht richtig auf die Leiterplatte oder die internen Komponenten.
Schwieriges Auswerfen – Das Teil bleibt an der Form hängen oder wird beim Auswerfen beschädigt.
Die meisten dieser Probleme lassen sich einfacher und kostengünstiger lösen, bevor die Form fertiggestellt ist.
21. Was sollten Käufer eine Ladegerätefabrik fragen, bevor sie eine Form genehmigen?
Wenn Sie ein maßgeschneidertes Ladegerät beschaffen, fragen Sie nicht nur: „Wie viel kostet die Form?“
Stellen Sie weitere nützliche Fragen.
Ingenieurwesen
Wem gehört das mechanische Design?
Kann die Fabrik DFM durchführen?
Kann das Gehäuse um unsere Leiterplatte herum gestaltet werden?
Kann das Werk mechanische Revisionen unterstützen?
Werkzeuge
Wo wird die Form hergestellt?
Welches Formmaterial wird verwendet?
Wie hoch ist die erwartete Werkzeuglebensdauer?
Sind Formenmodifikationen enthalten?
Probenahme
Wie viele Proberunden sind enthalten?
Was ist der T0/T1/T2-Prozess?
Wie werden Muster genehmigt?
Was passiert, wenn das Gehäuse die Montageprüfung nicht besteht?
Produktion
Kann dieselbe Fabrik die Massenproduktion bewältigen?
Wird der Spritzgussprozess intern gesteuert?
Wie wird die Maßhaltigkeit überwacht?
Was passiert, wenn die Form gewartet werden muss?
Produktentwicklung
Können Elektro- und Maschinenbauingenieure zusammenarbeiten?
Kann das Werk die Entwicklung von PD/PPS/GaN-Ladegeräten unterstützen?
Kann das Werk bei der Zertifizierung helfen?
Kann die Fabrik mehrere Leistungsstufen unterstützen?
Diese Fragen verraten Ihnen viel mehr über die tatsächliche technische Leistungsfähigkeit eines Herstellers als ein Angebot mit geringem Werkzeugaufwand.
22. Warum Schimmelbildung mehr als ein kosmetischer Prozess ist
Es ist leicht, ein Ladegerätgehäuse lediglich als eine Kunststoffhülle zu betrachten, aber das ist bei weitem nicht der Fall.
Bei modernen GaN-Ladegeräten wird mit zunehmender Leistungsdichte jeder einzelne Millimeter im Inneren des Gehäuses kritisch.
Ein paar Millimeter überschüssiger Kunststoff oder eine falsch platzierte Innenrippe können die strukturelle Integrität des gesamten Produkts beeinträchtigen.
Daher sollte die Entwicklung der Ladeform von Anfang an Teil der technischen Diskussionen sein.
23. Wie ZONSAN die Entwicklung kundenspezifischer Ladegerätformen unterstützt
Für den Käufer eines OEM- oder ODM-Ladegeräts liegt der wahre Wert eines Herstellers nicht nur im Zugang zu einer Formenbauwerkstatt.Es ist die Fähigkeit, die gesamte Produktentwicklungskette zu verbinden.
ZONSAN hat sich darauf spezialisiert Herstellung von Ladegeräten seit 2009 und bietet derzeit OEM/ODM-Entwicklung für USB-C-, PD-, PPS- und GaN-Ladeprodukte in mehreren Leistungsbereichen an.Die aktuellen Fertigungsinformationen heben ein unabhängiges F&E-Ingenieurteam, automatisierte Produktionsanlagen, Möglichkeiten zum Testen von Ladegeräten und eine private Formenkooperation für kundenspezifische Projekte hervor.
Das ist wichtig, denn ein individuelles Gehäuse kann nicht unabhängig vom Ladegerät selbst entwickelt werden.
Für ein neues Projekt kann der Engineering-Prozess Folgendes verbinden: Industriedesign → Mechanisches Design → DFM → PCB-Entwicklung → Formenentwicklung → Prototyp → TVT/PVT → Zertifizierung → Massenproduktion
Dieser integrierte Ansatz kann unnötige Neukonstruktionen zwischen den mechanischen und elektrischen Teams reduzieren.
Für Käufer, die ein neues 30-W-, 65-W-, 100-W- oder 140-W-Ladegerät entwickeln, kann das viel wertvoller sein, als einfach nur das günstigste Werkzeugangebot zu finden.
24. Vorhandene Form oder private Form?Eine praktische Entscheidung
Hier ist eine einfache Möglichkeit, darüber nachzudenken.
Wählen Sie eine vorhandene Form-/ODM-Plattform, wenn:
• Sie benötigen einen schnellen Start.
• Das Gehäuse muss nicht einzigartig sein.
• Ihr Hauptunterscheidungsmerkmal ist die Verpackung oder das Branding.
• Das anfängliche Auftragsvolumen ist ungewiss.
• Sie möchten die Entwicklungskosten senken.
Erwägen Sie ein privates Formen-/OEM-Projekt, wenn:
• Das Erscheinungsbild des Gehäuses ist Teil Ihrer Marke.
• Sie benötigen exklusive Abmessungen.
• Wettbewerber verwenden bereits ähnliche Ladegerätgehäuse.
Sie erwarten Nachbestellungen.
• Sie bauen eine langfristige Produktlinie auf.
• Sie benötigen eine bestimmte Port- oder Steckerstruktur.
• Sie möchten die Kontrolle über zukünftige Produktrevisionen haben.
Für viele etablierte B2B-Marken ist die beste Strategie tatsächlich eine Kombination.
Beginnen Sie mit einer vorhandenen Plattform, um die Nachfrage zu testen.Entwickeln Sie dann ein privates Gehäuse, wenn das Produkt ein vorhersehbares Volumen erreicht.
Das reduziert das Risiko und schafft gleichzeitig einen Weg zur Produktdifferenzierung.
Letzte Gedanken
Eine Ladeform kann von außen wie ein einfaches Stück Metall aussehen.In Wirklichkeit ist es das physikalische Ergebnis vieler technischer Entscheidungen.
Die Form muss zum Industriedesign passen.
Das Industriedesign muss mit der Leiterplatte zusammenarbeiten.
Die Leiterplatte muss zur thermischen Architektur passen.
Das Gehäuse muss die Montage überstehen.
Und das gesamte System muss konsistent bleiben, wenn die Produktion von wenigen Prototypen auf Tausende von Einheiten umgestellt wird.
Aus diesem Grund beginnt die Entwicklung einer guten Ladeform lange vor der Bearbeitung der Form.
Für Marken, die einen OEM-Ladegeräthersteller suchen, lautet die bessere Frage nicht einfach: „Können Sie eine maßgeschneiderte Form herstellen?“
Eine bessere Frage wäre: „Kann Ihr Entwicklungsteam mein Ladegerät vom Industriedesign über die Werkzeugherstellung und Validierung bis hin zur stabilen Massenproduktion begleiten?“
Dieser Unterschied ist wichtig.
Eine Fabrik, die Maschinenbau, Elektrotechnik, Werkzeugbau, Prüfung und Produktion miteinander verbinden kann, ist in einer viel stärkeren Position, ein zuverlässiges, kundenspezifisches Ladegerät zu liefern.Und für die heutigen GaN-Ladegeräte mit 45 W, 65 W, 100 W, 140 W und höherer Leistung wird dieser integrierte technische Ansatz immer wichtiger.
FAQ: Entwicklung von Ladeformen
F1: Was ist die Entwicklung von Ladeformen?
Bei der Entwicklung einer Ladegerät-Form handelt es sich um den Prozess des Entwurfs und der Herstellung einer speziellen Form für die Herstellung des Kunststoffgehäuses eines Ladegeräts oder anderer Formkomponenten.Dazu gehören normalerweise DFM, Formenbau, Werkzeugbau, Probeformen, Mustervalidierung und Freigabe der Massenproduktion.
F2: Benötigt jedes kundenspezifische Ladegerät eine neue Form?
Nein. Wenn ein bestehendes Gehäuse den Anforderungen des Kunden entspricht, kann eine ODM-Lösung neue Werkzeuge vermeiden.Eine private Form ist besser geeignet, wenn der Kunde ein exklusives Gehäuse, Abmessungen, Anschlusslayout oder mechanische Struktur benötigt.
F3: Wie lange dauert die Entwicklung der Ladeform?
Der Zeitplan hängt von der Komplexität des Gehäuses, der Designreife, der Werkzeugstruktur und der Anzahl der Testmodifikationen ab.Der gesamte Prozess kann Industriedesign, DFM, Werkzeugbau, T0/T1/T2-Versuche, Baugruppenvalidierung und Pilotproduktion umfassen.
F4: Was ist DFM bei der Entwicklung von Ladeformen?
DFM bedeutet Design for Manufacturing.Ingenieure überprüfen das Gehäuse des Ladegeräts vor dem Werkzeugbau, um Probleme in Bezug auf Wandstärke, Formschrägen, Trennlinien, Rippen, Auswurf, Kunststofffluss und Montage zu identifizieren.
F5: Was sind T0-, T1- und T2-Formversuche?
Es handelt sich um verschiedene Stadien der Schimmelpilzprobenahme.T0 ist in der Regel der erste Versuch, der zur Identifizierung grundlegender Werkzeugprobleme verwendet wird.T1- und T2-Versuche sind aufeinanderfolgende Runden nach technischen Änderungen und Optimierungen.
F6: Kann eine Ladegerätefabrik das Gehäuse an eine vorhandene Leiterplatte anpassen?
Ja, abhängig von den technischen Möglichkeiten des Herstellers.Ein professioneller Ladegerätehersteller kann das mechanische Gehäuse unter Berücksichtigung der Leiterplattenabmessungen, der USB-Anschlüsse, der Platzierung des Transformators, der Isolationsanforderungen und der thermischen Einschränkungen entwickeln.
F7: Lohnt sich eine maßgeschneiderte Form für ein 65-W-Ladegerät?
Dies kann der Fall sein, insbesondere wenn eine Marke ein exklusives Gehäuse oder eine langfristige Produktdifferenzierung benötigt.Für kleinere oder unsichere Aufträge kann eine bestehende ODM-Plattform einen risikoärmeren Ausgangspunkt bieten.
F8: Kann ein 100-W- oder 140-W-GaN-Ladegerät eine benutzerdefinierte Form verwenden?
Ja.Tatsächlich können Hochleistungs-GaN-Ladegeräte von einer sorgfältigen mechanischen Konstruktion profitieren, da Wärmemanagement, Komponentenabstand und Innenraum mit steigender Leistungsdichte immer wichtiger werden.
F9: Welcher Kunststoff wird üblicherweise für Ladegerätgehäuse verwendet?
Für Ladegerätegehäuse kommen häufig technische Kunststoffe wie PC und PC-basierte flammhemmende Materialien in Betracht.Das endgültige Material sollte entsprechend den thermischen, mechanischen, elektrischen, optischen und Konformitätsanforderungen ausgewählt werden.
F10: Was sollte ich einem Ladegerätehersteller für die Formenentwicklung zur Verfügung stellen?
Zu den nützlichen Informationen gehören Zielleistung, Abmessungen, Anschlusskonfiguration, Steckertyp, Industriedesign-Referenzen, Zielmarkt, Zertifizierungsanforderungen, erwartetes Bestellvolumen, Branding-Anforderungen sowie vorhandene Leiterplatten- oder mechanische Zeichnungen.
F11: Kann die gleiche Ladegerätfabrik die Form entwickeln und das Ladegerät herstellen?
Ja.Dies kann ein Vorteil sein, da dasselbe Ingenieurteam die Werkzeugentwicklung mit der Leiterplattenmontage, der Gehäusemontage, dem Testen und der Massenproduktion verbinden kann.
F12: Was ist der Unterschied zwischen der Entwicklung von OEM- und ODM-Ladegerätformen?
Bei ODM geht das Werk in der Regel von einer vorhandenen Ladegerätplattform oder einem vorhandenen Gehäuse aus und bietet begrenzte Anpassungsmöglichkeiten.Bei der OEM- oder vollständig kundenspezifischen Entwicklung benötigt der Kunde möglicherweise ein spezielles Gehäuse, eine eigene Form, eine kundenspezifische Leiterplatte oder andere proprietäre Spezifikationen.
Gutachter von: Zonsan-Team und Ingenieure – Lucas und Miller
Datum der letzten Überprüfung: [3. September 2026]
