Vom PCB-Design zur Massenproduktion: Wie kundenspezifische Ladegeräte entwickelt werden

2026-09-02 Schnelle Antwort
Ein maßgeschneidertes Ladegerät entsteht nicht direkt von der Idee bis zur Produktionslinie.
Der übliche technische Weg ist: Produktanforderungen → Schaltungsdesign → PCB-Layout → Prototyp → technische Validierung → Werkzeuge → DVT → PVT → Massenproduktion.
In jeder Phase überprüfen Ingenieure etwas anderes.

Die Platine muss elektrisch funktionieren.Das Stromnetz muss unter Last stabil bleiben.Das Gehäuse muss die Wärme verwalten.Das USB-C PD-Protokoll muss korrekt mit Geräten kommunizieren.Das endgültige Design muss außerdem für die Zertifizierung und wiederholbare Massenproduktion geeignet sein.

Aus diesem Grund sollten Sie sich für einen erfahrenen Anbieter entscheiden Hersteller des Ladegeräts Angelegenheiten für OEM- und ODM-Projekte.Eine Fabrik, die nur Produkte zusammenbaut, kann möglicherweise ein vorhandenes Ladegerät herstellen, aber die Entwicklung eines neuen 65-W-, 100-W- oder 140-W-Ladegeräts erfordert viel umfassendere technische Fähigkeiten.

Warum ein Ladegerät-Design nicht direkt in die Massenproduktion gehen kann
Ein Kunde kommt möglicherweise mit einer einfachen Anforderung in eine Fabrik: „Wir benötigen ein kompaktes 65-W-USB-C-GaN-Ladegerät mit zwei USB-C-Anschlüssen.“
Aus Käufersicht klingt das nach einer Produktspezifikation.
Aus Sicht eines Ladetechnikers ist das erst der Anfang.

Das Team muss noch Fragen beantworten wie:
• Welche Energiearchitektur sollte verwendet werden?
• Welche GaN-Komponenten sind geeignet?
• Welche PD-Profile sind erforderlich?
• Benötigt das Ladegerät PPS?
• Wie viel Strom sollte jeder USB-C-Anschluss liefern?
• Was ist die Zielgröße?
• Wie entweicht die Wärme aus dem Gehäuse?
• Welche Zertifizierungsstandards gelten?
• Passt die Leiterplatte in das vorgeschlagene Gehäuse?
• Kann das Design einheitlich hergestellt werden?
• Kann das Produkt die Zuverlässigkeitsprüfung bestehen?

Die Antworten beeinflussen sich gegenseitig.
Ein kleineres Gehäuse kann das Wärmemanagement erschweren.Ein höheres Leistungsziel kann eine andere Leistungsarchitektur erfordern.
Durch das Hinzufügen eines weiteren USB-C-Anschlusses können sich das PCB-Layout und die Stromzuordnung ändern.Eine Änderung des Gehäuses kann sich auf die Platzierung der Komponenten auswirken.
Deshalb ist die Entwicklung von Ladegeräten ein Engineering-Prozess und nicht nur ein Produktionsprozess.

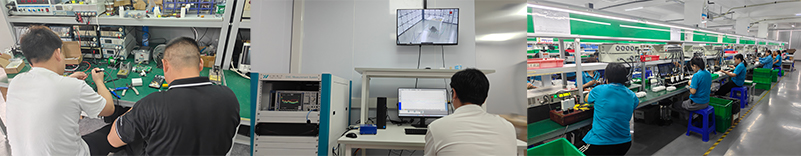

Der komplette Weg vom PCB-Design bis zur Massenproduktion
Für ein kundenspezifisches Ladegerätprojekt kann der Entwicklungsprozess in mehrere Hauptphasen vereinfacht werden:
Stufe 1 – Produktanforderungen: Definieren Sie, was das Ladegerät tun muss.
Stufe 2 – Elektrische Architektur: Wählen Sie die Stromtopologie, den Controller und die Schlüsselkomponenten aus.
Stufe 3 – PCB-Design: Verwandeln Sie das elektrische Konzept in eine physische Leiterplatte.
Stufe 4 – Prototyp: Erstellen Sie die ersten technischen Muster.
Stufe 5 – Technische Validierung: Testen Sie die elektrische, thermische, Protokoll- und mechanische Leistung.
Stufe 6 – Designoptimierung: Beheben Sie während des Tests entdeckte Probleme.
Stufe 7 – Werkzeugausstattung und DVT: Validieren Sie das produktionsabsichtliche Design.
Stufe 8 – PVT: Bestätigen Sie, dass der Herstellungsprozess wiederholt akzeptable Einheiten produzieren kann.
Stufe 9 – Massenproduktion: Geben Sie das genehmigte Design für die reguläre Produktion frei.

Die genaue Terminologie kann von Unternehmen zu Unternehmen unterschiedlich sein, das Prinzip ist jedoch ähnlich.
Sie möchten kein grundlegendes Designproblem entdecken, nachdem die Produktionslinie bereits eingerichtet wurde.
* Wie lange dauert die Entwicklung eines maßgeschneiderten Ladegeräts?

Schritt 1: Beginnen Sie mit den Produktanforderungen
Bevor ein Ingenieur die erste Leiterplattenbahn zeichnet, müssen die Produktanforderungen klar sein.
Eine gute Spezifikation könnte so aussehen:
Produkt: 65-W-GaN-USB-C-Ladegerät
Häfen: 2 × USB-C
Leistung: Insgesamt 65 W
Protokolle: PD + PPS
Eingabe: 100–240 V Wechselstrom
Stecker: EU
Zielmärkte: Europa, Großbritannien und Südkorea
Wohnen: Benutzerdefiniert
Branding: Eigenmarke
Zertifizierung: CE/RoHS/CB/FCC/ERP/KC/UKCA

Das ist viel nützlicher, als einfach zu sagen: „Bitte stellen Sie ein 65-W-Schnellladegerät her.“Je klarer die Produktanforderungen definiert sind, desto weniger große Änderungen sind später wahrscheinlich.

Die Nennleistung ist nur ein Teil der Spezifikation
Ein Ladegerät kann als 20-W-Ladegerät, 25-W-Ladegerät, 30-W-Ladegerät, 45-W-Ladegerät, 65-W-Ladegerät, 100-W-Ladegerät, 140-W-Ladegerät und 240-W-Ladegerät bezeichnet werden.
Die Wattzahl definiert jedoch nicht das Gesamtprodukt.
Beispielsweise können zwei 65-W-Ladegeräte sehr unterschiedliche Designs haben.
Eines könnte sein: 1 × USB-C / 65W
Ein anderes könnte sein: 2 × USB-C oder 1C1A / 65W insgesamt
Ein anderer könnte sein: 2C1A / 65W insgesamt
Die Leistungszuteilung, das PCB-Design, das thermische Verhalten und die Protokollanforderungen werden alle unterschiedlich sein.

Dies ist besonders wichtig für Käufer, die einen Hersteller für 65-W-Ladegeräte suchen.Die Erfahrung eines Anbieters mit einem 65-W-Ladegerät mit einem Port bedeutet nicht unbedingt, dass er die gleiche Erfahrung mit einer kompakten 65-W-Plattform mit mehreren Ports hat.

Schritt 2: Definieren Sie die elektrische Architektur
Sobald die Produktanforderungen bestätigt sind, legen die Ingenieure die grundlegende elektrische Architektur fest.
Ein modernes Ladegerät kann mehrere Funktionsbereiche umfassen:
AC-Eingang → Schutz → Gleichrichtung → Leistungsumwandlung → Transformator/Isolierung → Sekundärgleichrichtung → Ausgangsfilterung → USB-C PD / PPS-Steuerung → Gerät

Die tatsächliche Topologie hängt von der Leistungsstufe und dem Produktdesign ab.Für ein kompaktes GaN-Ladegerät könnte das Ingenieurteam eine Hochfrequenz-Schaltarchitektur verwenden, um eine höhere Leistungsdichte zu erreichen.
Der wichtige Punkt ist, dass die Architektur ausgewählt werden muss, bevor mit dem detaillierten PCB-Design begonnen wird.

Warum die Komponentenauswahl vor dem PCB-Layout erfolgt
Eine Leiterplatte ist nicht um leere Stellen herum konzipiert.Ladegeräteingenieure müssen zunächst die ungefähre Größe, die elektrischen Eigenschaften und das thermische Verhalten der Hauptkomponenten kennen.
Je nach Ladegerät kann dies Folgendes umfassen:
• Leistungs-ICs
• GaN-Leistungsgeräte
• Transformatoren
• Kondensatoren
• Induktoren
• Gleichrichter
• USB-C-Controller
• Schutzkomponenten
• Anschlüsse
• Thermische Komponenten
Bei der Auswahl der Komponenten geht es auch um Überlegungen zur Versorgung.Eine Komponente kann technisch zwar eine gute Leistung erbringen, es ist jedoch schwierig, sie konsistent zu beschaffen.
Für die Massenproduktion kann das zu einem ernsten Problem werden.Dies ist einer der Gründe, warum erfahrene Ladegerätefabriken häufig über qualifizierte Komponentenquellen und alternative Komponentenstrategien verfügen.

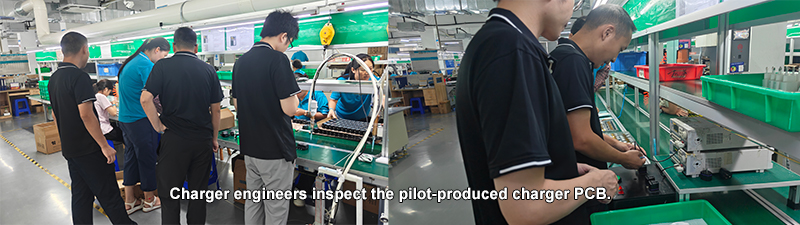

Schritt 3: Das PCB-Design beginnt
Sobald die elektrische Architektur definiert ist, beginnen die Ingenieure mit dem PCB-Layout.Hier wird aus der theoretischen Schaltung ein physikalischer Entwurf.
Bei einem Ladegerät geht es beim PCB-Layout nicht nur darum, dass alle Komponenten passen.Ladegeräteingenieure müssen Folgendes berücksichtigen: Strompfade, Hochspannungsabstand, Signalintegrität, EMI, Wärmeerzeugung, Komponentenabstand, Transformatorplatzierung, USB-C-Anschlussposition, Erdung, Isolierung und Sicherheitsanforderungen.
Ein kleines Ladegerät lässt kaum Raum für Fehler.

Warum das PCB-Layout bei GaN-Ladegeräten von entscheidender Bedeutung ist
GaN-Technologie ermöglicht es Entwicklern, höhere Schaltfrequenzen und Leistungsdichten zu erreichen.Dies ist einer der Gründe, warum moderne GaN-Ladegeräte deutlich kleiner sein können als viele herkömmliche Designs.
Eine höhere Leistungsdichte bedeutet aber auch, dass die Leiterplatte sorgfältig entworfen werden muss.

Ein schlechtes Layout kann dazu beitragen:
• Übermäßige EMI
• Höhere Temperaturen
• Instabiler Betrieb
• Signalstörungen
• Reduzierte Effizienz
• Schwierige Zertifizierungsprüfung
Die kompakte Größe, die ein GaN-Ladegerät attraktiv macht, macht auch die Technik anspruchsvoller.
Dies ist einer der Gründe, warum ein Hersteller von GaN-Ladegeräten eine leistungsstarke Leiterplatten- und Leistungselektroniktechnik benötigt, anstatt sich nur auf die Montagefähigkeit zu verlassen.

Hochspannungs- und Niederspannungsbereiche müssen getrennt werden
Ein Ladegerät enthält verschiedene elektrische Bereiche.Die AC-Eingangsseite arbeitet mit gefährlicher Netzspannung.
Die USB-Ausgangsseite ist ein Niederspannungs-Ausgangsabschnitt.Diese Bereiche benötigen eine entsprechende elektrische Trennung.
Ingenieure von Werksladegeräten müssen Folgendes berücksichtigen: Kriechstrecke, Luftstrecke, Isolierung, Schlitzdesign, Komponentenabstand, Transformatorisolierung, Leiterplattenmaterial und Sicherheitsanforderungen.
Diese Details sind nach dem Zusammenbau des Ladegeräts möglicherweise nicht mehr sichtbar.Sie sind jedoch von grundlegender Bedeutung für die Sicherheit des Produkts.

Schritt 4: Entwerfen Sie gleichzeitig das Wärmesystem
Das Thermomanagement sollte nicht bis zum Schluss aufgeschoben werden.Dies ist ein häufiger Fehler in der Produktentwicklung.
Stellen Sie sich vor, das Ingenieursteam entwirft zunächst ein sehr kleines 100-W-Ladegerät.Später stellen sie fest, dass die Innentemperatur zu hoch ist.
An diesem Punkt ist es möglicherweise nicht mehr möglich, einfach „Kühlung hinzuzufügen“.
Das Gehäuse ist bereits befestigt.
Die Platine ist bereits entworfen.
Möglicherweise sind die Komponentenpositionen bereits gesperrt.
Das Ergebnis könnte eine viel teurere Neugestaltung sein.
Ein besserer Ansatz besteht darin, die thermische Leistung bereits beim ersten Entwurf zu berücksichtigen.

Woher kommt die Ladewärme?
Ein Ladegerät ist nicht 100 % effizient, ein Teil der elektrischen Energie wird in Wärme umgewandelt.
Wärme kann durch die Stromschaltvorgänge des Ladegeräts, Transformatorverluste, den Gleichrichtungsprozess, Kondensatoren, Induktivitäten, Leiterplattenbahnen, Schutzkomponenten und den USB-C-Anschluss entstehen.
Bei geringer Leistung ist die Hitze möglicherweise beherrschbar.
Bei 100 W oder 140 W kann bereits ein kleiner Prozentsatz des Leistungsverlusts erheblich werden.

Wenn beispielsweise ein 100-W-Ladegerät unter bestimmten Betriebsbedingungen mehrere Watt Verluste aufweist, müssen diese Watt irgendwohin gehen.
Das Gehäuse wird Teil des thermischen Systems.

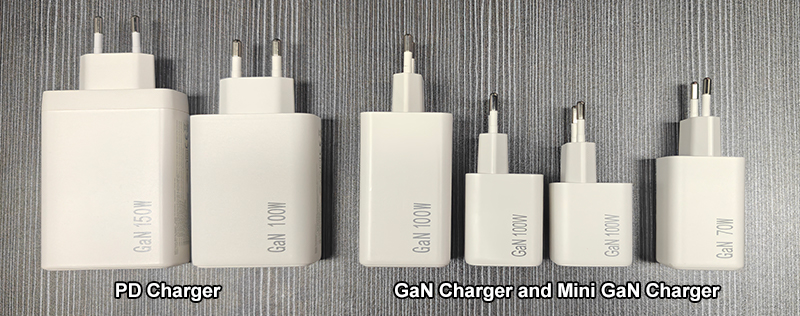

Warum Größe und Leistung des Ladegeräts eng miteinander verbunden sind
Ein Kunde könnte fragen: „Können Sie das 100-W-Ladegerät kleiner machen?“
Manchmal lautet die Antwort ja.
Aber nicht ohne technische Kompromisse.

Die Reduzierung der Größe bedeutet in erster Linie, erhöhte Kosten;Darüber hinaus müssen höhere Leistungsdichten, höhere Komponententemperaturen, geringere Komponentenabstände, kürzere Wärmeableitungswege und eine erhöhte Komplexität des PCB-Layouts berücksichtigt werden.

Die Galliumnitrid-Technologie (GaN) bietet Vorteile, ihre Einführung macht jedoch kein thermisches Design überflüssig;Vielmehr bietet es den Ladegeräteingenieuren eine größere Designflexibilität.
Das Endprodukt bedarf noch einer strengen Validierung.

Schritt 5: Erstellen Sie den ersten Prototyp
Nachdem das erste PCB-Design abgeschlossen ist, können die ersten technischen Muster gebaut werden.
Dies ist eine aufregende Phase, da sich das Design in ein physisches Produkt zu verwandeln beginnt, aber verwechseln Sie den ersten Prototyp nicht mit dem endgültigen Ladegerät.
Es ist ein Lernwerkzeug.

Herstelleringenieure nutzen es, um herauszufinden, was die Computermodelle und Konstruktionsberechnungen nicht vollständig vorhersagen können.
Der Prototyp kann Folgendes verraten:
• Unerwartete Hitze
• Mechanische Störungen
• EMI-Probleme
• PD-Verhandlungsprobleme
• Lärm
• Bauteilbeanspruchung
• Montageschwierigkeiten
Das ist normal.
Ein guter Engineering-Prozess erwartet, dass der erste Prototyp zu Verbesserungen führt.

Das Testen von Prototypen ist mehr als nur „Ladet es auf?“
Einer der einfachsten Tests besteht darin, ein Gerät anzuschließen und zu prüfen, ob es lädt.
Das ist nützlich.Es ist nicht genug.

Ingenieure müssen außerdem Folgendes prüfen:
Ausgangsspannung — Ist die Spannung stabil?
Ausgangsstrom — Kann das Ladegerät den benötigten Strom liefern?
Effizienz — Wie viel Eingangsleistung wird in nutzbare Leistung umgewandelt?
Temperatur — Welche Bauteile werden am heißesten?
PD-Verhandlung — Kommuniziert das Ladegerät korrekt?
Schutz — Reagiert das Ladegerät richtig auf ungewöhnliche Bedingungen?
Mechanische Passform — Passen Platine, Gehäuse und Anschlüsse richtig?
Ein Ladegerät kann den ersten Ladetest bestehen und dennoch mehrere dieser anderen Prüfungen nicht bestehen.

Schritt 6: Testen Sie unter verschiedenen Belastungen
Ein Ladegerät sollte nicht nur an einer geeigneten Last getestet werden.
Ingenieure können Folgendes testen: Leerlast, leichte Last, mittlere Last, Volllast, schnelle Lastwechsel und Langzeitlast.
Dies ist besonders wichtig für Hochleistungsprodukte.

Ein 100-W-Ladegerät funktioniert möglicherweise fünf Minuten lang einwandfrei.Die wichtigere Frage ist: Was passiert nach mehreren Stunden Dauerbetrieb?
Langzeittests können thermische Probleme und Komponenteninstabilität aufdecken, die bei kurzen Tests möglicherweise übersehen werden.

Schritt 7: USB-C PD und PPS validieren
Diese Phase knüpft direkt an den vorherigen Artikel zur PD-Protokolloptimierung an (In diesem Abschnitt wird das Funktionsprinzip der PD-Protokolloptimierung bei der Entwicklung kundenspezifischer Ladegeräte erläutert).Für ein USB-C PD-Ladegerät müssen Ingenieure Folgendes überprüfen:
• Beworbene Leistungsprofile
• Angeforderte Leistung
• Spannungsübergänge
• Aktuelles Verhalten
• PPS-Betrieb
• Gerätekompatibilität
• Kabelverhalten
• Multi-Port-Stromzuweisung

Ein 65-W- oder 100-W-Ladegerät sollte anhand der in der Produktanforderungsphase definierten Zielgeräte getestet werden.
Dies ist besonders wichtig für OEM-Produkte.Ein Kunde verfügt möglicherweise über eine Zielgeräteliste.Das Entwicklungsteam sollte anhand dieser Liste testen, anstatt eine generische Kompatibilität anzunehmen.

Warum echte Geräte immer noch wichtig sind
Während technische Testgeräte präzise Messdaten liefern können, spiegelt nur die tatsächliche Ausrüstung die tatsächliche Betriebsleistung wider.
Professionelle Testlösungen umfassen Smartphones, Tablets, Laptops, Monitore, USB-C-Hubs, Zubehör und mehr.

Verschiedene Geräte können die Leistung unterschiedlich aushandeln.Dies ist einer der Gründe, warum eine Fabrik für USB-C-Ladegeräte mit praktischer Erfahrung in Kompatibilitätstests für einen OEM-Käufer wertvoll sein kann.
Das Produkt muss in der realen Welt funktionieren, nicht nur auf dem Labortisch.

Schritt 8: Mechanisches Design und Wohnbau
Elektrotechnik und Maschinenbau müssen jetzt eng zusammenarbeiten.
Das Gehäuse muss Folgendes aufnehmen: Leiterplatte + Transformator + Kondensatoren + USB-Anschlüsse + Steckerstruktur + Isolierung + Wärmeableitung + mechanische Halterungen.

Für ein individuelles Ladegerät wünscht sich der Kunde möglicherweise auch Folgendes: Individuelle Farbe, Logo, Oberflächenbeschaffenheit, neue Gehäuseform, einziehbarer Stecker, Ultra-Slim- oder Mini-Größe und individuelle Verpackung.
Diese Änderungen können Auswirkungen auf die interne Technik haben. Ein neues Gehäuse ist nicht immer nur eine kosmetische Änderung.

Warum sich kundenspezifische Gehäuse auf die Leiterplatte auswirken können
Stellen Sie sich vor, ein Kunde fragt nach einem dünneren Ladegerät.Das Engineering-Team muss:
• PCB-Ausrichtung ändern
• Bewegen Sie den Transformator
• Bauteilhöhe reduzieren
• Anschlussplatzierung ändern
• Ändern Sie den Wärmepfad
• Isolationsabstände nacharbeiten
Aus diesem Grund entwickeln erfahrene OEM-Hersteller das elektrische und mechanische Design in der Regel gemeinsam.
Ein schönes Gehäuse nützt nichts, wenn die Elektronik darin nicht sicher funktionieren kann.

Schritt 9: Design für die Fertigung
Irgendwann ändert sich die technische Frage.
Anstatt zu fragen: „Können wir ein funktionierendes Muster erstellen?“, muss das Team fragen: „Können wir Tausende identischer Proben herstellen?”
Dies ist der Beginn des Design for Manufacturing oder DFM-Denkens.Das Ingenieurteam bewertet:
• Komponentenplatzierung
• SMT-Machbarkeit
• Löten
• Montagereihenfolge
• Gehäusemontage
• Steckerinstallation
• Testzugriff
• Produktionsausbeute
• Inspektionspunkte
Ein Prototyp kann von erfahrenen Ingenieuren langsam zusammengebaut werden.Davon kann die Massenproduktion nicht abhängen.

Warum ein Prototyp kein Serienprodukt ist
Dieser Unterschied ist leicht zu übersehen.Während der Prototypenentwicklung kann ein Ingenieur manuell Folgendes tun:
• Ersetzen Sie eine Komponente
• Einen Draht ändern
• Passen Sie eine Leiterplatte an
• Lötstellen nacharbeiten
• Eine Konfiguration ändern
Das kann während der Entwicklung akzeptabel sein.Als normaler Massenproduktionsprozess ist dies nicht akzeptabel.
Das endgültige Design muss stabil genug für eine kontrollierte Fertigung sein.

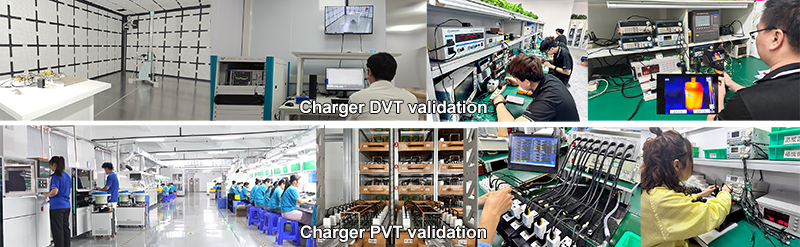

Vom technischen Muster bis zum DVT
Nachdem das ursprüngliche Design verbessert wurde, geht das Produkt zur formalen Designvalidierung über.
DVT steht für: Designvalidierungstest.
Ziel ist es festzustellen, ob das Design den definierten Anforderungen entspricht.

Zu den TVT gehören:
• Elektrische Prüfung
• Thermische Prüfung
• Sicherheitsprüfung
• EMI/EMV
• PD-Kompatibilität
• Mechanische Prüfung
• Falltests
• Prüfung des Einsteckens des Steckers
• Altern
• Zuverlässigkeitstests
Die genaue Testliste hängt vom Produkt und Zielmarkt ab.Der wichtige Punkt ist, dass es sich bei der DVT nicht einfach um einen weiteren Probendurchlauf handelt.
Es handelt sich um eine strukturierte Validierungsphase.

Warum DVT Vorrang vor der Massenproduktion hat
Stellen Sie sich vor, ein 65-W-Ladegerät besteht einen grundlegenden Funktionstest.
Aber bei längeren Tests:
• Das Gehäuse wird zu heiß
• Eine Komponente überschreitet ihre Temperaturgrenze
• Der USB-C-Anschluss wird instabil
• Die EMI-Leistung ist schlecht

Sollte die Fabrik direkt in die Massenproduktion gehen, könnten Tausende von Einheiten betroffen sein.DVT bietet die Möglichkeit, diese Probleme zu erkennen, bevor das Produktionsvolumen groß wird.
Das kann viel Zeit und Geld sparen.

Schritt 10: Werkzeug für das endgültige Gehäuse
Für ein maßgeschneidertes Ladegerätgehäuse ist die Werkzeugbestückung ein weiterer wichtiger Meilenstein.Die Form muss das endgültige Design konsistent reproduzieren.
Rezension von Charger Engineers: Wandstärke, Formschrägen, Trennlinien, Auswurf, Toleranz, Oberflächenbeschaffenheit, Montagepassung, Logo-Position, Steckermechanismus.

Ein Ladegerätgehäuse mag einfach erscheinen, aber die Form dahinter ist es nicht unbedingt;Selbst kleinste Änderungen können sich auf Passform und Montage auswirken.

Warum sich Schimmel bilden sollte, nachdem das Design stabil ist
Der Werkzeugwechsel ist teuer.Wenn der Kunde die Produktabmessungen ändert, nachdem die Form bereits hergestellt wurde, kann das Projekt Folgendes erfordern:
1. Formmodifikation
2. Neue Proben
3. Neue Passformprüfung
4.Neue mechanische Validierung
5. Zusätzliche Kosten
6. Zusätzliche Vorlaufzeit
Aus diesem Grund versuchen erfahrene OEM-Teams, die wichtigsten mechanischen und elektrischen Anforderungen einzufrieren, bevor sie sich an die endgültige Werkzeugausstattung machen.

Schritt 11: PVT – Kann die Fabrik es tatsächlich produzieren?
Nach der Entwurfsvalidierung bewegt sich das Projekt in Richtung: PVT – Produktionsvalidierungstest.
In dieser Phase wird eine andere Frage gestellt als bei der DVT.

DVT fragt: Funktioniert das Produktdesign?
PVT fragt: Kann der Produktionsprozess das Produkt wiederholt korrekt herstellen?
Diese Unterscheidung ist wichtig.Selbst wenn ein Produkt die DVT bestanden hat, können während der tatsächlichen Herstellung dennoch Probleme auftreten.PVT hilft, diese Probleme zu identifizieren.

Schritt 12: Einrichtung der Produktionslinie

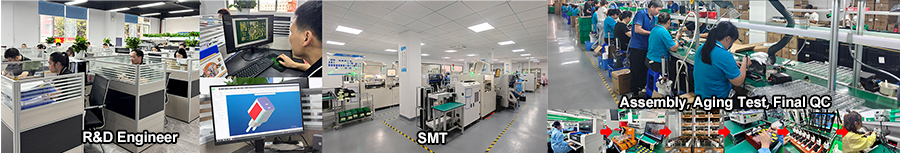

Bevor die Massenproduktion beginnt, muss die Fabrik den Produktionsprozess vorbereiten.Dazu gehören je nach Produkt: SMT-Fertigung → Leiterplatteninspektion → Bestückungsstationen → Funktionsprüfung → Hi-Pot-Prüfung → Alterungsprüfung → Ausgangsprüfung → Sichtprüfung → Verpackung.

Die Testverfahren müssen mit der endgültigen Produktspezifikation übereinstimmen.
Wenn das Ladegerät beispielsweise mehrere USB-C-Ausgänge unterstützt, sollten beim Produktionstest die relevanten Anschlüsse und Strombedingungen überprüft werden.

Warum Produktionstests wichtig sind
Ein gutes Ladegerät ist nicht nur eines, das die technische Validierung bestanden hat.Es ist ein Ladegerät, das konsequent produziert werden kann.
Das bedeutet, dass die Produktionsqualitätskontrolle Probleme wie falsche Komponenten, schlechte Lötstellen, falsche Montage, beschädigte Gehäuse, Anschlussprobleme, Ausgabeanomalien und Sicherheitstestfehler erkennen muss.
Dies ist einer der Gründe, warum professionelle Ladegerätefabriken in automatisierte Inspektionen und Tests investieren.

Von der Leiterplatte bis zur Massenproduktion: Das vollständige Bild
Der komplette Prozess lässt sich nun zusammenfassen:
1. Produktanforderungen
↓
2. Elektrische Architektur
↓
3. Komponentenauswahl
↓
4. PCB-Design
↓
5. Prototyp
↓
6. Elektrische + thermische + TE-Tests
↓
7. Mechanische Optimierung
↓
8. TVT
↓
9. Werkzeuge
↓
10. PVT
↓
11. Validierung der Produktionslinie
↓
12. Massenproduktion
Jede Stufe reduziert eine andere Art von Risiko.

Was kann schiefgehen, wenn der Prozess zu kurz ist?
Einige kostengünstige Projekte versuchen, direkt von „Muster“ → „Produktion“ zu wechseln, da dies schneller erscheint.
Manchmal funktioniert es.
Manchmal entstehen später viel größere Probleme.
Zum Beispiel: schlechte thermische Stabilität, PD-Kompatibilitätsprobleme, Zertifizierungsfehler, hohe Produktionsfehlerraten, strukturelle Montageprobleme, Komponentenmangel, inkonsistente Ausgabeleistung und so weiter.
Ein kurzer Entwicklungszyklus ist nicht immer ein schnelleres Projekt.Wenn das Produkt nach Beginn der Massenproduktion neu gestaltet werden muss, kann das Gesamtprojekt viel länger dauern.

Warum Erfahrung in der Ladegerätetechnik für OEM-Ladegeräte wichtig ist
Dies ist besonders wichtig für B2B-Käufer.Bei der Beschaffung eines Standardladegeräts können die wichtigsten Fragen sein: Preis, MOQ, Lieferzeit, Zertifizierung.

Bei einem kundenspezifischen Ladegerät wird die Liste länger: Engineering, PCB-Design, Protokoll, Wärmemanagement, mechanisches Design, Werkzeuge, Validierung und Produktion.

Der Lieferant muss die gesamte Kette verstehen.Ein erfahrener Hersteller von OEM-Ladegeräten bietet oft einen weitaus höheren Wert als Lieferanten, die nur niedrige Stückpreise anbieten können.
* Herstellung von OEM- und ODM-Ladegeräten

Ein 65-W-Ladegerät ist ein gutes Beispiel
Stellen Sie sich einen Kunden vor, der ein maßgeschneidertes 65-W-USB-C-GaN-Ladegerät entwickelt
Das Projekt umfasst: GaN-Leistungsarchitektur + USB-C PD + PPS + 65-W-Ausgang + kundenspezifische Leiterplatte + kompaktes Gehäuse + thermische Optimierung + CB CE RoHS ERP-Zertifizierung + individuelles Logo + individuelle Verpackung.

Das Ladegerät sieht möglicherweise wie ein relativ kleines Produkt aus.An der technischen Arbeit dahinter können jedoch mehrere Teams beteiligt sein.
Aus diesem Grund sollte eine Fabrik für 65-W-Ladegeräte nach der Entwicklungsfähigkeit und nicht nur nach dem Produktionspreis bewertet werden.(Das erklärt also perfekt, wie man ein 65-W-USB-C-Ladegerät auswählt↗)

Bei 100 W und 140 W und mehr können PD 3.1/EPR und Systemdesigns mit höherer Leistung die Komplexität noch weiter steigern.Das Produkt erfordert möglicherweise weitere technische Arbeiten, bevor es für eine stabile Massenproduktion bereit ist.

Was sollte ein OEM-Käufer das Werk fragen?
Bevor Sie ein individuelles Ladegerät-Projekt starten, fragen Sie den Hersteller:
Ingenieurwesen - Verfügen Sie über ein internes F&E-Team?
Leiterplatte - Können Sie PCB-Design und -Optimierung unterstützen?
Protokoll - Können Sie PD/PPS-Parameter anpassen?
Thermisch - Führen Sie thermische Analysen und Tests durch?
Mechanical - Können Sie ein individuelles Gehäuse entwickeln?
Werkzeuge - Verwalten Sie die Formenentwicklung intern oder über kontrollierte Lieferanten?
Validierung - Unterstützen Sie EVT, DVT und PVT?
Produktion - Kann das endgültige Design mit stabiler Ausbeute hergestellt werden?
Zertifizierung - Können Sie die Zertifizierung für den Zielmarkt unterstützen?
Diese Fragen können einen echten Maschinenbauhersteller schnell von einem Handelsunternehmen trennen.
