DVT- und PVT-Validierung für Ladegeräte: Wie neue Produkte vom Design zur Massenproduktion gelangen
Ein kundenspezifisches Ladegerät dauert normalerweise mehrere Wochen bis mehrere Monate von der ersten Idee zur Massenproduktion überzugehen.Der genaue Zeitplan hängt von der Leistung des Ladegeräts, den Ladeprotokollen, dem Gehäusedesign, den Zertifizierungsanforderungen, den Werkzeugen und davon ab, inwieweit das Produkt angepasst werden muss.
Eine einfache Logo- oder Verpackungsanpassung kann viel schneller voranschreiten als ein neues 65-W- oder 100-W-GaN-Ladegerät, das ein individuelles PCB-Design, Protokollabstimmung, thermische Validierung, Formenentwicklung und Zertifizierung erfordert.
Für ein OEM- oder ODM-Projekt sollte daher der tatsächliche Entwicklungszeitplan gemessen werden Spezifikationsbestätigung bis zur Produktionsreife, nicht nur vom ersten Muster bis zum Versand.
Wichtige Erkenntnisse
1. Eine einfache Anpassung kann relativ schnell erfolgen.
2. Neue Ladegerätdesigns erfordern mehr Entwicklungszeit.
3. GaN-Ladegeräte mit 65 W und höherer Leistung erfordern normalerweise eine eingehendere Validierung.
4. Die Zertifizierung kann den Zeitplan erheblich beeinflussen.
5. DVT und PVT sollten nicht aus Zeitgründen übersprungen werden.
6. Eine klare Spezifikation zu Beginn kann wochenlange Nacharbeit verhindern.
Einleitung: Wie lange dauert die Entwicklung eines Ladegeräts wirklich?
Eine der ersten Fragen, die eine Marke oder ein Importeur normalerweise einem Ladegerätehersteller stellt, ist überraschend einfach: „Wie lange wird es dauern?”
Es klingt nach einer einfachen Frage.Aber es gibt keine einheitliche Antwort.
Ein Kunde, der ein maßgeschneidertes 25-W-USB-C-Ladegerät wünscht, benötigt möglicherweise nur wenige Änderungen an einer vorhandenen Plattform.Ein anderer Kunde möchte möglicherweise ein völlig neues 100-W-GaN-Ladegerät mit einem maßgeschneiderten Gehäuse, einer anderen Anschlusskonfiguration, speziellen Ladeprofilen, einer regionalen Zertifizierung und einer Markenverpackung.
Beide werden als „kundenspezifische Ladegeräte“ bezeichnet.Die Entwicklungsarbeit dahinter ist sehr unterschiedlich.
Es lohnt sich, dies zu verstehen, bevor Sie einen Starttermin festlegen.
Ein Ladegerät ist nicht nur ein Kunststoffgehäuse mit einer Leiterplatte darin.Je nach Produkt kann der Entwicklungsprozess elektrische Architektur, USB-C PD-Konfiguration, thermisches Design, Maschinenbau, Firmware- oder Protokolloptimierung, Zuverlässigkeitstests, Zertifizierung und Produktionsvalidierung umfassen.
Deshalb ein erfahrener Hersteller von kundenspezifischen Ladegeräten Normalerweise beginnt man mit der Definition der Produktanforderungen, bevor man einen Liefertermin zusagt.
Bei ZONSAN beispielsweise umfasst die Entwicklung von Ladegeräten Produkte von 5 W bis 240 W, darunter kompakte Wandladegeräte, GaN-Ladegeräte und Desktop-Ladeprodukte mit höherer Leistung.Das Unternehmen verfügt über eine unabhängige Forschungs- und Entwicklungsstruktur, die Elektronik-, Struktur- und Layout-Engineering sowie Validierungsfunktionen umfasst.
Die wichtige Lektion ist einfach: Der Entwicklungszeitplan folgt der technischen Arbeitsbelastung.
Was bestimmt die Entwicklungszeit eines kundenspezifischen Ladegeräts?
Bevor wir über bestimmte Wochen sprechen, ist es hilfreich zu verstehen, was den Zeitplan tatsächlich steuert.Es gibt mehrere Hauptfaktoren.
1. Handelt es sich um eine bestehende Plattform oder um ein neues Design?
Dies ist wahrscheinlich der größte Faktor.Angenommen, ein Kunde möchte ein 65-W-USB-C-Ladegerät auf Basis einer bestehenden Produktionsplattform.
Das Werk muss möglicherweise nur Folgendes ändern: Logo, Gehäusefarbe, Etikett, Verpackung, Steckertyp, Kabel, Nebenspezifikationen
Das ist etwas ganz anderes als die Entwicklung eines völlig neuen 65-W-Ladegeräts.
Ein neues Design kann Folgendes erfordern:
• Schaltungsarchitektur
• PCB-Layout
• Transformatordesign
• Komponentenauswahl
• USB-C PD-Konfiguration
• Thermische Analyse
• Mechanisches Design
• Prototypenentwicklung
• Zuverlässigkeitstests
Wenn also ein Lieferant sagt: „Wir können Ihr Ladegerät in zwei Wochen herstellen.“
Die nächste Frage sollte lauten: Zwei Wochen wofür genau? Ein maßgeschneidertes bestehendes Modell?Oder ein komplett neues Ladegerät?
Das ist nicht dasselbe Projekt.

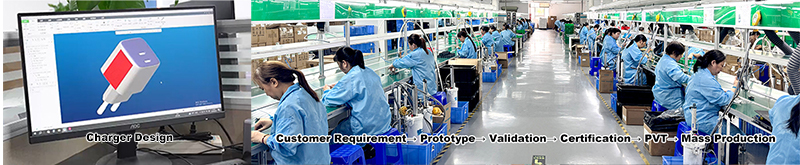

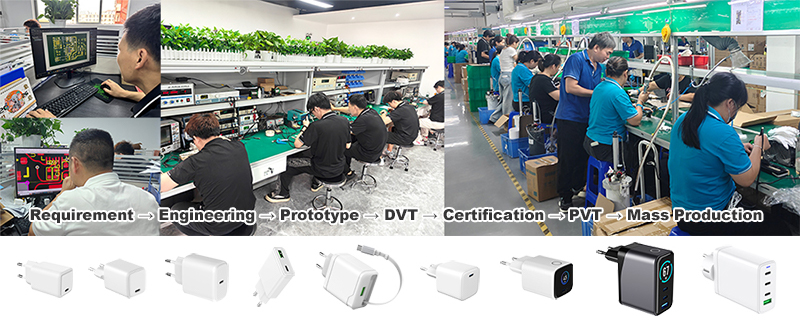

Ein typischer Zeitplan für die Entwicklung kundenspezifischer Ladegeräte
Für ein neues OEM-Ladegerät könnte ein vereinfachter Entwicklungsprozess wie folgt aussehen: Anforderungsbestätigung → Technische Überprüfung → Design & Prototyp → Funktionales Debugging → DVT → Zertifizierung → PVT → Massenproduktion
Der tatsächliche Zeitplan variiert je nach Projekt, aber diese Struktur ist nützlich, weil sie zeigt, wo die Zeit vergeht.
Ein grobes Projekt könnte Folgendes dauern:
Eine der ersten Fragen, die eine Marke oder ein Importeur normalerweise einem Ladegerätehersteller stellt, ist überraschend einfach: „Wie lange wird es dauern?”
Es klingt nach einer einfachen Frage.Aber es gibt keine einheitliche Antwort.
Ein Kunde, der ein maßgeschneidertes 25-W-USB-C-Ladegerät wünscht, benötigt möglicherweise nur wenige Änderungen an einer vorhandenen Plattform.Ein anderer Kunde möchte möglicherweise ein völlig neues 100-W-GaN-Ladegerät mit einem maßgeschneiderten Gehäuse, einer anderen Anschlusskonfiguration, speziellen Ladeprofilen, einer regionalen Zertifizierung und einer Markenverpackung.
Beide werden als „kundenspezifische Ladegeräte“ bezeichnet.Die Entwicklungsarbeit dahinter ist sehr unterschiedlich.
Es lohnt sich, dies zu verstehen, bevor Sie einen Starttermin festlegen.
Ein Ladegerät ist nicht nur ein Kunststoffgehäuse mit einer Leiterplatte darin.Je nach Produkt kann der Entwicklungsprozess elektrische Architektur, USB-C PD-Konfiguration, thermisches Design, Maschinenbau, Firmware- oder Protokolloptimierung, Zuverlässigkeitstests, Zertifizierung und Produktionsvalidierung umfassen.
Deshalb ein erfahrener Hersteller von kundenspezifischen Ladegeräten Normalerweise beginnt man mit der Definition der Produktanforderungen, bevor man einen Liefertermin zusagt.
Bei ZONSAN beispielsweise umfasst die Entwicklung von Ladegeräten Produkte von 5 W bis 240 W, darunter kompakte Wandladegeräte, GaN-Ladegeräte und Desktop-Ladeprodukte mit höherer Leistung.Das Unternehmen verfügt über eine unabhängige Forschungs- und Entwicklungsstruktur, die Elektronik-, Struktur- und Layout-Engineering sowie Validierungsfunktionen umfasst.
Die wichtige Lektion ist einfach: Der Entwicklungszeitplan folgt der technischen Arbeitsbelastung.
Was bestimmt die Entwicklungszeit eines kundenspezifischen Ladegeräts?
Bevor wir über bestimmte Wochen sprechen, ist es hilfreich zu verstehen, was den Zeitplan tatsächlich steuert.Es gibt mehrere Hauptfaktoren.
1. Handelt es sich um eine bestehende Plattform oder um ein neues Design?
Dies ist wahrscheinlich der größte Faktor.Angenommen, ein Kunde möchte ein 65-W-USB-C-Ladegerät auf Basis einer bestehenden Produktionsplattform.
Das Werk muss möglicherweise nur Folgendes ändern: Logo, Gehäusefarbe, Etikett, Verpackung, Steckertyp, Kabel, Nebenspezifikationen
Das ist etwas ganz anderes als die Entwicklung eines völlig neuen 65-W-Ladegeräts.
Ein neues Design kann Folgendes erfordern:
• Schaltungsarchitektur
• PCB-Layout
• Transformatordesign
• Komponentenauswahl
• USB-C PD-Konfiguration
• Thermische Analyse
• Mechanisches Design
• Prototypenentwicklung
• Zuverlässigkeitstests
Wenn also ein Lieferant sagt: „Wir können Ihr Ladegerät in zwei Wochen herstellen.“
Die nächste Frage sollte lauten: Zwei Wochen wofür genau? Ein maßgeschneidertes bestehendes Modell?Oder ein komplett neues Ladegerät?
Das ist nicht dasselbe Projekt.
Ein typischer Zeitplan für die Entwicklung kundenspezifischer Ladegeräte
Für ein neues OEM-Ladegerät könnte ein vereinfachter Entwicklungsprozess wie folgt aussehen: Anforderungsbestätigung → Technische Überprüfung → Design & Prototyp → Funktionales Debugging → DVT → Zertifizierung → PVT → Massenproduktion
Der tatsächliche Zeitplan variiert je nach Projekt, aber diese Struktur ist nützlich, weil sie zeigt, wo die Zeit vergeht.
Ein grobes Projekt könnte Folgendes dauern:
| Entwicklungsphase | Typischer Zeitbereich* |
| Anforderung & Spezifikation | 2–7 Tage |
| Technische Machbarkeit | 3–10 Tage |
| Prototypenentwicklung | 1–3 Wochen |
| Funktionales Debuggen | 1–2 Wochen |
| DVT / Zuverlässigkeitsvalidierung | 1–3 Wochen |
| Zertifizierung | 2–6+ Wochen |
| PVT | 1–2 Wochen |
| Vorbereitung der Massenproduktion | 1–2 Wochen |
*Dies sind Planungsspannen, keine garantierten Lieferzeiten.Zertifizierungen, Werkzeuge, Komponentenverfügbarkeit und technische Änderungen können den Zeitplan verlängern.
Bei relativ einfachen Projekten kann der Prozess kürzer sein.Bei brandneuen Hochleistungs-GaN-Ladegeräten kann der Prozess viel länger dauern.
Stufe 1: Anforderungs- und Spezifikationsbestätigung
Normalerweise: 2–7 Tage
Die erste Phase wird oft unterschätzt.
Kunden denken manchmal, dass die Entwicklung beginnt, wenn der Ingenieur mit dem Zeichnen der Leiterplatte beginnt.
Das ist nicht der Fall.Es beginnt, wenn beide Seiten sich einig sind was eigentlich entwickelt wird.Eine gute Ladegerätspezifikation sollte mindestens Folgendes definieren:
1. Steckertyp.
2. Zielmarkt.
3. Zielmenge.
4. Zertifizierungsanforderungen.
5. Nennausgangsleistung.
6. Anzahl der Ports.
7. USB-C/USB-A-Konfiguration.
8. PD-Version.
9. PPS-Anforderungen.
10. QC-Anforderungen.
11. Eingangsspannung.
12. Gehäuseabmessungen.
13. Verpackung.
14. Kabelanforderungen.
Beispielsweise reicht „Ich brauche ein 65-W-Schnellladegerät“ nicht aus.
Eine Fabrik muss noch wissen: 65 W an einem USB-C-Anschluss? Oder: 65 W insgesamt über zwei USB-C-Anschlüsse?
Braucht es PPS?Benötigt es einen USB-A-Anschluss?Ist es für Laptops?Braucht es CB CE ROHS KC ANATEL?Ist der Stecker EU, UK, US oder KR?Und benötigt der Kunde ein komplett neues Gehäuse?
Diese Entscheidungen können die Ingenieurarbeit erheblich verändern.
Warum Spezifikationsänderungen zu Verzögerungen führen
Eine der größten Ursachen für Entwicklungsverzögerungen ist nicht langsames Engineering.In der Mitte des Projekts ändern sich die Anforderungen.
Beispiel: Ein Kunde wünscht zunächst: 65W, 2C1A
Das Ingenieurteam entwickelt den Prototyp.Dann entscheidet der Kunde: „Können wir es auf 100 W bringen?“
Das kann viel mehr erfordern, als nur eine Nummer auf dem Etikett zu ändern.Möglicherweise müssen die PCB-Architektur, die Komponenten, das thermische Design und die Leistungszuweisung überprüft werden.
Das gleiche Problem tritt auf, wenn ein Kunde das Gehäuse ändert, nachdem der Prototyp bereits entwickelt wurde.Deshalb ein gutes Hersteller von OEM-Ladegeräten wird Zeit damit verbringen, die Spezifikationen zu bestätigen, bevor mit der vollständigen Entwicklung begonnen wird.
Am Anfang kann es sich langsamer anfühlen.In der Praxis kann es Wochen später sparen.
Stufe 2: Überprüfung der technischen Machbarkeit
Normalerweise: 3–10 Tage
Sobald die Anforderungen klar sind, müssen die Ingenieure feststellen, ob das vorgeschlagene Ladegerät tatsächlich innerhalb der angestrebten Größe, Leistung und Kosten gebaut werden kann.Hier kommt es auf praktische Ingenieurserfahrung an.
Ein Kunde kann verlangen: „Machen Sie das Ladegerät so klein wie möglich.“
Das klingt vernünftig.Doch die Leistungsdichte bringt thermische Herausforderungen mit sich.
Bei einem 20-W-Ladegerät treten andere thermische Probleme auf als bei einem 100-W-GaN-Ladegerät.Ein 140-W-Ladegerät hat ein anderes Maß an Leistungsdichte und Komponentenanforderungen.
Das Engineering-Team muss Folgendes ausbalancieren: Leistung + Größe + Effizienz + Temperatur + Sicherheit + Kosten
Sie können nicht alle sechs unabhängig voneinander optimieren.
Ein kleineres Gehäuse kann die thermischen Schwierigkeiten erhöhen.
Eine kostengünstigere Komponente kann die Effizienz beeinträchtigen.
Mehr Ports können die Stromzuteilung erschweren.
Eine höhere Ausgangsleistung erfordert möglicherweise eine andere Architektur.
Aus diesem Grund sollte vor der Werkzeugbereitstellung eine Machbarkeitsprüfung erfolgen.

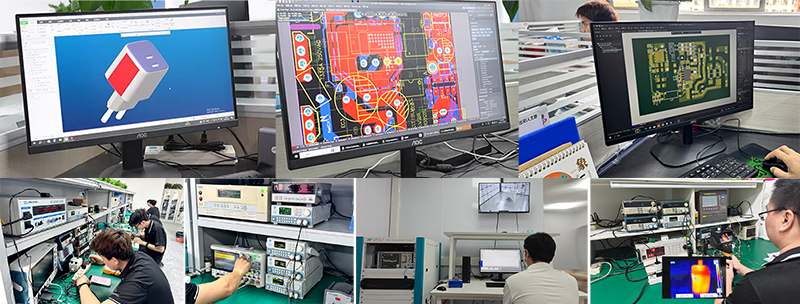

Stufe 3: Schaltungs- und PCB-Entwicklung
Normalerweise: 1–3 Wochen
Sobald die grundlegende Architektur genehmigt ist, beginnt die Elektrotechnik ernsthaft.
Je nach Projekt kann dies Folgendes umfassen:
• Stromtopologie
• Controller-Auswahl
• Auswahl von Leistungshalbleitern
• Transformatorspezifikation
• PCB-Layout
• Schutzschaltungen
• USB-C-Schnittstelle
• PD-Regler
• PPS-Implementierung
• EMI-Überlegungen
• Komponenten-Derating
Für ein einfaches Ladegerät, das auf einer bestehenden Plattform basiert, ist ein Großteil dieser Arbeit möglicherweise bereits verfügbar.Bei einem neuen Produkt dauert es deutlich länger.
Dies ist einer der Gründe, warum erfahrene Fabriken manchmal schneller vorankommen als ein Lieferant, der jedes Projekt bei Null beginnt.
Das Ziel besteht nicht nur darin, einen Schaltplan zu erstellen.Der Schaltkreis muss unter den tatsächlichen Bedingungen, die im fertigen Produkt erwartet werden, zuverlässig funktionieren.
Stufe 4: Maschinenbau und Wohnungsbau
Das elektrische Design ist nur das halbe Problem.Das Ladegerät muss außerdem in das physische Produkt passen.
Für ein kundenspezifisches Ladegerät kann die mechanische Entwicklung Folgendes umfassen: Gehäuseabmessungen, Wandstärke, Anschlussöffnungen, Leiterplattenpositionierung, Steckerstruktur, Wärmeableitung, Innenabstände, Montagemethode, Oberflächenbeschaffenheit, Logoposition
Ein sehr dünnes Ladegerät stellt zusätzliche Herausforderungen dar, da weniger Platz für Komponenten und Wärmemanagement vorhanden ist.Dies ist besonders wichtig für 65-W-GaN-Ladegeräte und kompakte Designs mit höherer Leistung.

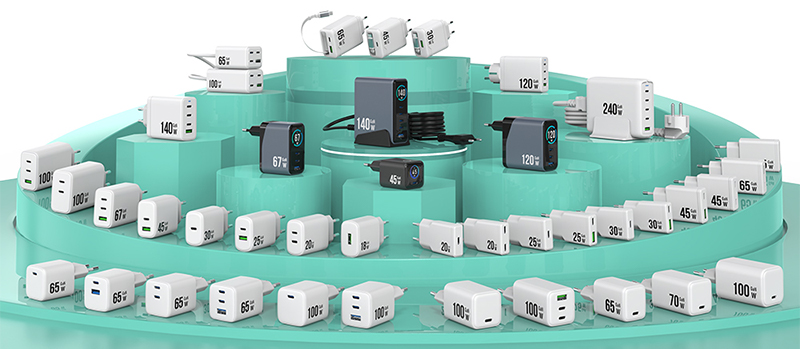

Die aktuelle Produktpalette von ZONSAN umfasst ultradünne 65-W-GaN-Ladegeräte sowie Produkte mit 100 W und höherer Leistung, mit Anpassungsoptionen für Gehäuse, Steckertypen, Verpackung und andere OEM-Anforderungen.
Dies ist ein gutes Beispiel dafür, warum mechanisches Design nicht als nachträglicher Einfall betrachtet werden kann.
Stufe 5: Prototypenentwicklung
Normalerweise: 1–3 Wochen
Nach den ersten Engineering-Arbeiten kann der erste Prototyp hergestellt werden.Der Prototyp ist nicht unbedingt das Endprodukt (das ist wichtig).
Der Zweck des ersten Prototyps besteht darin, Fragen zu beantworten wie:
1. Funktioniert die Schaltung ordnungsgemäß?
2. Erreicht das Ladegerät die Zielleistung?
3. Verhandelt USB-C PD korrekt?
4. Funktioniert PPS wie erwartet?
5. Ist die Temperatur akzeptabel?
6. Passt alles in das Gehäuse?
7. Sind die Anschlüsse richtig positioniert?
Ein Prototyp kann Probleme aufdecken, die während des Entwurfs schwer zu erkennen waren.Beispielsweise kann ein Ladegerät die elektrischen Spezifikationen erfüllen, aber heißer laufen als erwartet.Oder das Gehäuse passt zwar technisch auf die Leiterplatte, lässt aber um eine Hochtemperaturkomponente herum nicht genügend Platz.
Das ist normale Ingenieursarbeit.In der Prototypenphase sollten diese Probleme gefunden werden.
Stufe 6: PD- und Schnellladeprotokoll-Debugging
Bei modernen USB-C-Ladegeräten ist die elektrische Leistung nur ein Teil der Aufgabe.Das Ladegerät muss außerdem ordnungsgemäß mit kompatiblen Geräten kommunizieren.
Dies kann Folgendes umfassen: USB PD, AVS, PPS, QC, Energieprofile, Multi-Port-Stromzuweisung, Gerätekompatibilität
Ein 65-W-Ladegerät muss möglicherweise verschiedene Spannungs- und Stromkombinationen unterstützen, anstatt nur einen festen 65-W-Ausgang bereitzustellen.Ein Ladegerät mit mehreren Anschlüssen fügt eine weitere Ebene hinzu.
Wenn der erste USB-C-Anschluss 65 W liefert und ein anderes Gerät angeschlossen ist, muss das System ermitteln, wie die verfügbare Leistung neu verteilt wird.Aus diesem Grund sollten Protokolltests sowohl reale Geräte als auch Laborgeräte umfassen.
Ein Ladegerät kann einen grundlegenden elektrischen Test bestehen und im praktischen Einsatz dennoch Kompatibilitätsprobleme aufweisen.Dies ist einer der Bereiche, in denen ein erfahrener Hersteller von USB-C-Ladegeräten kann das Entwicklungsrisiko verringern.

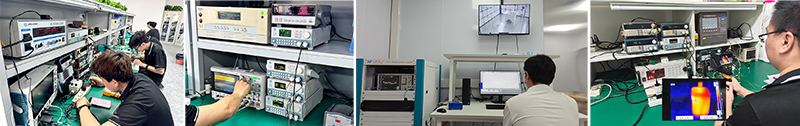

Stufe 7: Wärme- und Zuverlässigkeitsvalidierung
Normalerweise: 1–3 Wochen
Wärme ist einer der wichtigsten Faktoren bei der Entwicklung moderner Ladegeräte.Je höher die Leistungsdichte, desto sorgfältiger muss das thermische Verhalten bewertet werden.
Zum Beispiel: 65-W-GaN-Ladegeräte, 100-W-GaN-Ladegeräte, 140-W-Ladegeräte, 240-W-USB-C-Ladegeräte
Ingenieure müssen möglicherweise Faktoren wie die Oberflächentemperatur des Ladegeräts, interne Hotspots, Komponententemperatur, Volllastbetrieb, Multi-Port-Last, Langzeitbetrieb und anormale Bedingungen bewerten.
Das Ladegerät sollte nicht nur für ein paar Minuten funktionieren.Es muss unter realistischen Betriebsbedingungen stabil bleiben.
Dies steht auch in engem Zusammenhang mit dem Artikel „Thermische Zuverlässigkeitstechnik" zuvor im Zonsan-Blog veröffentlicht.Das thermische Design sollte während der Entwicklung berücksichtigt und nicht hinzugefügt werden, nachdem das Produkt bereits fertig ist.
Bei relativ einfachen Projekten kann der Prozess kürzer sein.Bei brandneuen Hochleistungs-GaN-Ladegeräten kann der Prozess viel länger dauern.
Stufe 1: Anforderungs- und Spezifikationsbestätigung
Normalerweise: 2–7 Tage
Die erste Phase wird oft unterschätzt.
Kunden denken manchmal, dass die Entwicklung beginnt, wenn der Ingenieur mit dem Zeichnen der Leiterplatte beginnt.
Das ist nicht der Fall.Es beginnt, wenn beide Seiten sich einig sind was eigentlich entwickelt wird.Eine gute Ladegerätspezifikation sollte mindestens Folgendes definieren:
1. Steckertyp.
2. Zielmarkt.
3. Zielmenge.
4. Zertifizierungsanforderungen.
5. Nennausgangsleistung.
6. Anzahl der Ports.
7. USB-C/USB-A-Konfiguration.
8. PD-Version.
9. PPS-Anforderungen.
10. QC-Anforderungen.
11. Eingangsspannung.
12. Gehäuseabmessungen.
13. Verpackung.
14. Kabelanforderungen.
Beispielsweise reicht „Ich brauche ein 65-W-Schnellladegerät“ nicht aus.
Eine Fabrik muss noch wissen: 65 W an einem USB-C-Anschluss? Oder: 65 W insgesamt über zwei USB-C-Anschlüsse?
Braucht es PPS?Benötigt es einen USB-A-Anschluss?Ist es für Laptops?Braucht es CB CE ROHS KC ANATEL?Ist der Stecker EU, UK, US oder KR?Und benötigt der Kunde ein komplett neues Gehäuse?
Diese Entscheidungen können die Ingenieurarbeit erheblich verändern.
Warum Spezifikationsänderungen zu Verzögerungen führen
Eine der größten Ursachen für Entwicklungsverzögerungen ist nicht langsames Engineering.In der Mitte des Projekts ändern sich die Anforderungen.
Beispiel: Ein Kunde wünscht zunächst: 65W, 2C1A
Das Ingenieurteam entwickelt den Prototyp.Dann entscheidet der Kunde: „Können wir es auf 100 W bringen?“
Das kann viel mehr erfordern, als nur eine Nummer auf dem Etikett zu ändern.Möglicherweise müssen die PCB-Architektur, die Komponenten, das thermische Design und die Leistungszuweisung überprüft werden.
Das gleiche Problem tritt auf, wenn ein Kunde das Gehäuse ändert, nachdem der Prototyp bereits entwickelt wurde.Deshalb ein gutes Hersteller von OEM-Ladegeräten wird Zeit damit verbringen, die Spezifikationen zu bestätigen, bevor mit der vollständigen Entwicklung begonnen wird.
Am Anfang kann es sich langsamer anfühlen.In der Praxis kann es Wochen später sparen.
Stufe 2: Überprüfung der technischen Machbarkeit
Normalerweise: 3–10 Tage
Sobald die Anforderungen klar sind, müssen die Ingenieure feststellen, ob das vorgeschlagene Ladegerät tatsächlich innerhalb der angestrebten Größe, Leistung und Kosten gebaut werden kann.Hier kommt es auf praktische Ingenieurserfahrung an.
Ein Kunde kann verlangen: „Machen Sie das Ladegerät so klein wie möglich.“
Das klingt vernünftig.Doch die Leistungsdichte bringt thermische Herausforderungen mit sich.
Bei einem 20-W-Ladegerät treten andere thermische Probleme auf als bei einem 100-W-GaN-Ladegerät.Ein 140-W-Ladegerät hat ein anderes Maß an Leistungsdichte und Komponentenanforderungen.
Das Engineering-Team muss Folgendes ausbalancieren: Leistung + Größe + Effizienz + Temperatur + Sicherheit + Kosten
Sie können nicht alle sechs unabhängig voneinander optimieren.
Ein kleineres Gehäuse kann die thermischen Schwierigkeiten erhöhen.
Eine kostengünstigere Komponente kann die Effizienz beeinträchtigen.
Mehr Ports können die Stromzuteilung erschweren.
Eine höhere Ausgangsleistung erfordert möglicherweise eine andere Architektur.
Aus diesem Grund sollte vor der Werkzeugbereitstellung eine Machbarkeitsprüfung erfolgen.
Stufe 3: Schaltungs- und PCB-Entwicklung
Normalerweise: 1–3 Wochen
Sobald die grundlegende Architektur genehmigt ist, beginnt die Elektrotechnik ernsthaft.
Je nach Projekt kann dies Folgendes umfassen:
• Stromtopologie
• Controller-Auswahl
• Auswahl von Leistungshalbleitern
• Transformatorspezifikation
• PCB-Layout
• Schutzschaltungen
• USB-C-Schnittstelle
• PD-Regler
• PPS-Implementierung
• EMI-Überlegungen
• Komponenten-Derating
Für ein einfaches Ladegerät, das auf einer bestehenden Plattform basiert, ist ein Großteil dieser Arbeit möglicherweise bereits verfügbar.Bei einem neuen Produkt dauert es deutlich länger.
Dies ist einer der Gründe, warum erfahrene Fabriken manchmal schneller vorankommen als ein Lieferant, der jedes Projekt bei Null beginnt.
Das Ziel besteht nicht nur darin, einen Schaltplan zu erstellen.Der Schaltkreis muss unter den tatsächlichen Bedingungen, die im fertigen Produkt erwartet werden, zuverlässig funktionieren.
Stufe 4: Maschinenbau und Wohnungsbau
Das elektrische Design ist nur das halbe Problem.Das Ladegerät muss außerdem in das physische Produkt passen.
Für ein kundenspezifisches Ladegerät kann die mechanische Entwicklung Folgendes umfassen: Gehäuseabmessungen, Wandstärke, Anschlussöffnungen, Leiterplattenpositionierung, Steckerstruktur, Wärmeableitung, Innenabstände, Montagemethode, Oberflächenbeschaffenheit, Logoposition
Ein sehr dünnes Ladegerät stellt zusätzliche Herausforderungen dar, da weniger Platz für Komponenten und Wärmemanagement vorhanden ist.Dies ist besonders wichtig für 65-W-GaN-Ladegeräte und kompakte Designs mit höherer Leistung.
Die aktuelle Produktpalette von ZONSAN umfasst ultradünne 65-W-GaN-Ladegeräte sowie Produkte mit 100 W und höherer Leistung, mit Anpassungsoptionen für Gehäuse, Steckertypen, Verpackung und andere OEM-Anforderungen.
Dies ist ein gutes Beispiel dafür, warum mechanisches Design nicht als nachträglicher Einfall betrachtet werden kann.
Stufe 5: Prototypenentwicklung
Normalerweise: 1–3 Wochen
Nach den ersten Engineering-Arbeiten kann der erste Prototyp hergestellt werden.Der Prototyp ist nicht unbedingt das Endprodukt (das ist wichtig).
Der Zweck des ersten Prototyps besteht darin, Fragen zu beantworten wie:
1. Funktioniert die Schaltung ordnungsgemäß?
2. Erreicht das Ladegerät die Zielleistung?
3. Verhandelt USB-C PD korrekt?
4. Funktioniert PPS wie erwartet?
5. Ist die Temperatur akzeptabel?
6. Passt alles in das Gehäuse?
7. Sind die Anschlüsse richtig positioniert?
Ein Prototyp kann Probleme aufdecken, die während des Entwurfs schwer zu erkennen waren.Beispielsweise kann ein Ladegerät die elektrischen Spezifikationen erfüllen, aber heißer laufen als erwartet.Oder das Gehäuse passt zwar technisch auf die Leiterplatte, lässt aber um eine Hochtemperaturkomponente herum nicht genügend Platz.
Das ist normale Ingenieursarbeit.In der Prototypenphase sollten diese Probleme gefunden werden.
Stufe 6: PD- und Schnellladeprotokoll-Debugging
Bei modernen USB-C-Ladegeräten ist die elektrische Leistung nur ein Teil der Aufgabe.Das Ladegerät muss außerdem ordnungsgemäß mit kompatiblen Geräten kommunizieren.
Dies kann Folgendes umfassen: USB PD, AVS, PPS, QC, Energieprofile, Multi-Port-Stromzuweisung, Gerätekompatibilität
Ein 65-W-Ladegerät muss möglicherweise verschiedene Spannungs- und Stromkombinationen unterstützen, anstatt nur einen festen 65-W-Ausgang bereitzustellen.Ein Ladegerät mit mehreren Anschlüssen fügt eine weitere Ebene hinzu.
Wenn der erste USB-C-Anschluss 65 W liefert und ein anderes Gerät angeschlossen ist, muss das System ermitteln, wie die verfügbare Leistung neu verteilt wird.Aus diesem Grund sollten Protokolltests sowohl reale Geräte als auch Laborgeräte umfassen.
Ein Ladegerät kann einen grundlegenden elektrischen Test bestehen und im praktischen Einsatz dennoch Kompatibilitätsprobleme aufweisen.Dies ist einer der Bereiche, in denen ein erfahrener Hersteller von USB-C-Ladegeräten kann das Entwicklungsrisiko verringern.
Stufe 7: Wärme- und Zuverlässigkeitsvalidierung
Normalerweise: 1–3 Wochen
Wärme ist einer der wichtigsten Faktoren bei der Entwicklung moderner Ladegeräte.Je höher die Leistungsdichte, desto sorgfältiger muss das thermische Verhalten bewertet werden.
Zum Beispiel: 65-W-GaN-Ladegeräte, 100-W-GaN-Ladegeräte, 140-W-Ladegeräte, 240-W-USB-C-Ladegeräte
Ingenieure müssen möglicherweise Faktoren wie die Oberflächentemperatur des Ladegeräts, interne Hotspots, Komponententemperatur, Volllastbetrieb, Multi-Port-Last, Langzeitbetrieb und anormale Bedingungen bewerten.
Das Ladegerät sollte nicht nur für ein paar Minuten funktionieren.Es muss unter realistischen Betriebsbedingungen stabil bleiben.
Dies steht auch in engem Zusammenhang mit dem Artikel „Thermische Zuverlässigkeitstechnik" zuvor im Zonsan-Blog veröffentlicht.Das thermische Design sollte während der Entwicklung berücksichtigt und nicht hinzugefügt werden, nachdem das Produkt bereits fertig ist.
Stufe 8: DVT – Designvalidierungstests
Bei der DVT stellt das Ingenieurteam eine ernstere Frage: Entspricht das Design tatsächlich den Anforderungen?
Die Tests werden umfassender als grundlegende Funktionstests.Abhängig vom Produkt kann die DVT Folgendes umfassen: Elektrische Leistung,
PD/PPS-Kompatibilität, thermische Leistung, Sicherheitsfunktionen, EMI/EMV-Vorprüfungen, Falltests, Alterung, Hochspannungsprüfung, abnormaler Betrieb, mechanische Prüfungen.
Der genaue Testplan hängt vom Produkt und Zielmarkt ab.
Der Zweck besteht darin, Designprobleme zu identifizieren, bevor das Produkt in die Massenproduktion geht.Das Überspringen der richtigen DVT kann dazu führen, dass das Projekt auf dem Papier schneller aussieht.Dadurch wird das Gesamtprojekt nicht unbedingt schneller.Ein Problem, das erst nach der Produktion von Tausenden von Einheiten entdeckt wird, ist deutlich teurer zu beheben.
Warum Hochleistungsladegeräte mehr Entwicklungszeit benötigen
Es ist verlockend zu denken:
25W Ladegerät = kleines Projekt
65-W-Ladegerät = mittleres Projekt
100-W-Ladegerät = größeres Projekt
Doch ganz so einfach ist der Zusammenhang nicht.
Mit steigender Leistung werden verschiedene technische Anforderungen anspruchsvoller.
Ladegerät 25W – In der Regel einfacher zu handhaben im Hinblick auf: thermische Belastung, Komponentenbelastung, physische Größe, Leistungsdichte.
Ladegerät 65W — Möglicherweise ist mehr Aufmerksamkeit erforderlich für: Wärmeleistung, PD/PPS, Laptop-Kompatibilität, kompaktes Gehäuse, Multi-Port-Verhalten.
Ladegerät 100W+ — Der technische Arbeitsaufwand kann sich weiter erhöhen aus folgenden Gründen: Höhere Leistungsdichte, Wärmemanagement, Komponentenauswahl, USB-C PD-Anforderungen, Kabelüberlegungen, anspruchsvollere Validierung.
Ladegerät 140W / 240W — Diese Produkte bewegen sich weiter in der Hochleistungs-USB-C-Ladetechnik.Die Design-, Wärme- und Zertifizierungsanforderungen müssen entsprechend behandelt werden.
Das aktuelle Produktportfolio von ZONSAN umfasst Ladegeräte von 5 W bis 240 W, einschließlich 65 W-, 100 W-, 140 W- und 240 W-Produkten, sodass es sich um verschiedene Leistungsstufen handelt und nicht nur um eine Ladegerätekategorie.
Bestehende Plattform vs. neues kundenspezifisches Ladegerät: Der Zeitplan kann sehr unterschiedlich sein
Diese Unterscheidung verdient einen eigenen Abschnitt, da sie die meisten OEM-Projekte betrifft.
Option 1: Passen Sie ein vorhandenes Ladegerät an
Beispiel: Eine Fabrik verfügt bereits über ein serienreifes 65-W-GaN-Ladegerät.
Kundenwünsche: Neues Logo, neue Farbe, individuelle Verpackung, anderer Stecker, geändertes Etikett.
Die Entwicklungszeit kann relativ kurz sein, da das grundlegende elektrische Design bereits validiert wurde.
Option 2: Ändern Sie eine vorhandene Plattform
Der Kunde möchte:
1. Unterschiedliche Portkombination
2. Unterschiedliche Stromverteilung
3. Neue Wohnungen
4. Modifizierte PD-Profile
5. Unterschiedliche regionale Zertifizierung
Jetzt nimmt die Ingenieursarbeit zu.Die Fabrik kann weiterhin einen Teil der vorhandenen Plattform wiederverwenden, es ist jedoch eine zusätzliche Validierung erforderlich.
Option 3: Entwickeln Sie ein völlig neues Ladegerät
Dies ist die längste Route.Zum Beispiel: Ein neues 100-W-3-Port-GaN-Ladegerät mit kundenspezifischem Gehäuse, kundenspezifischer Leiterplatte, spezifischen PPS-Profilen, KC-Zertifizierung und Markenverpackung.
Dabei geht es um viel mehr als nur um Produktanpassungen.Es wird zu einem echten Projekt zur Entwicklung neuer Produkte.
Das bedeutet: Engineering → Prototyp → Debugging → DVT → Zertifizierung → PVT → Massenproduktion
Der Zeitplan sollte entsprechend geplant werden.
Was kann ein GaN-Ladegerät Entwicklungsprojekt schneller?
Bei Geschwindigkeit geht es nicht nur darum, wie schnell Ingenieure arbeiten.Mehrere Faktoren können einen großen Unterschied machen.
Klare Spezifikationen
Je früher der Kunde bestätigt: Leistung, Ports, Protokolle, Gehäuse, Stecker, Zertifizierung, Zielmarkt;desto weniger Nacharbeit ist erforderlich.
Bestehende Technologieplattformen
Ein ausgereifter Ladegerätehersteller verfügt möglicherweise bereits über bewährte Architekturen für bestimmte Leistungsbereiche.
Dies kann die Entwicklungszeit verkürzen, ohne die technische Validierung zu beeinträchtigen.
Frühzeitige Zertifizierungsplanung
Die Zertifizierung sollte nicht als nachträglicher Einfall betrachtet werden.
Wenn der Zielmarkt von Anfang an bekannt ist, kann das Ingenieurteam die entsprechenden Anforderungen berücksichtigen.
Schnelles Kundenfeedback
Die Prototypenentwicklung kann ins Stocken geraten, wenn Muster auf die Freigabe durch den Kunden warten.
Eine einwöchige Verzögerung in einer Phase kann bis zum Ende eines Projekts leicht zu mehreren Wochen werden.
Stabile Komponenten
Die Änderung einer Hauptkomponente zu einem späteren Zeitpunkt in der Entwicklung kann eine weitere Testrunde auslösen.
Aus diesem Grund muss die Auswahl der Komponenten frühzeitig berücksichtigt werden.
Was führt normalerweise zu Verzögerungen bei der Entwicklung von Ladegeräten?
Bei realen Projekten sind Verzögerungen oft auf eine Kombination kleinerer Probleme zurückzuführen und nicht auf einen dramatischen Misserfolg.
Häufige Beispiele sind:
Änderung des Leistungsbedarfs — Aus 65 W werden 100 W, nachdem die Leiterplatte bereits entworfen wurde.
Gehäuse wechseln — Ein neues ID-Design passt nicht mehr zur bestehenden internen Struktur.
Ändern der Portkonfiguration — 2C wird zu 2C1A, was eine neue Energieverteilungsstrategie erfordert.
Zertifizierungsprobleme — Ein Produkt besteht einen EMV- oder Sicherheitstest nicht und erfordert technische Änderungen.
Komponentenmangel — Die ausgewählte Komponente ist nicht mehr verfügbar oder hat eine längere Vorlaufzeit.
Wiederholte Probenwechsel — Der Kunde fordert mehrere Runden von Erscheinungsbild- oder Spezifikationsänderungen.
Unzureichende Prototypentests — Ein Problem wird zu spät entdeckt, während der Zertifizierung oder PVT.
Aufgrund dieser Probleme sollte ein realistischer Entwicklungsplan einen gewissen technischen Puffer enthalten.
Bei der DVT stellt das Ingenieurteam eine ernstere Frage: Entspricht das Design tatsächlich den Anforderungen?
Die Tests werden umfassender als grundlegende Funktionstests.Abhängig vom Produkt kann die DVT Folgendes umfassen: Elektrische Leistung,
PD/PPS-Kompatibilität, thermische Leistung, Sicherheitsfunktionen, EMI/EMV-Vorprüfungen, Falltests, Alterung, Hochspannungsprüfung, abnormaler Betrieb, mechanische Prüfungen.
Der genaue Testplan hängt vom Produkt und Zielmarkt ab.
Der Zweck besteht darin, Designprobleme zu identifizieren, bevor das Produkt in die Massenproduktion geht.Das Überspringen der richtigen DVT kann dazu führen, dass das Projekt auf dem Papier schneller aussieht.Dadurch wird das Gesamtprojekt nicht unbedingt schneller.Ein Problem, das erst nach der Produktion von Tausenden von Einheiten entdeckt wird, ist deutlich teurer zu beheben.
Warum Hochleistungsladegeräte mehr Entwicklungszeit benötigen
Es ist verlockend zu denken:
25W Ladegerät = kleines Projekt
65-W-Ladegerät = mittleres Projekt
100-W-Ladegerät = größeres Projekt
Doch ganz so einfach ist der Zusammenhang nicht.
Mit steigender Leistung werden verschiedene technische Anforderungen anspruchsvoller.
Ladegerät 25W – In der Regel einfacher zu handhaben im Hinblick auf: thermische Belastung, Komponentenbelastung, physische Größe, Leistungsdichte.
Ladegerät 65W — Möglicherweise ist mehr Aufmerksamkeit erforderlich für: Wärmeleistung, PD/PPS, Laptop-Kompatibilität, kompaktes Gehäuse, Multi-Port-Verhalten.
Ladegerät 100W+ — Der technische Arbeitsaufwand kann sich weiter erhöhen aus folgenden Gründen: Höhere Leistungsdichte, Wärmemanagement, Komponentenauswahl, USB-C PD-Anforderungen, Kabelüberlegungen, anspruchsvollere Validierung.
Ladegerät 140W / 240W — Diese Produkte bewegen sich weiter in der Hochleistungs-USB-C-Ladetechnik.Die Design-, Wärme- und Zertifizierungsanforderungen müssen entsprechend behandelt werden.
Das aktuelle Produktportfolio von ZONSAN umfasst Ladegeräte von 5 W bis 240 W, einschließlich 65 W-, 100 W-, 140 W- und 240 W-Produkten, sodass es sich um verschiedene Leistungsstufen handelt und nicht nur um eine Ladegerätekategorie.
Bestehende Plattform vs. neues kundenspezifisches Ladegerät: Der Zeitplan kann sehr unterschiedlich sein
Diese Unterscheidung verdient einen eigenen Abschnitt, da sie die meisten OEM-Projekte betrifft.
Option 1: Passen Sie ein vorhandenes Ladegerät an
Beispiel: Eine Fabrik verfügt bereits über ein serienreifes 65-W-GaN-Ladegerät.
Kundenwünsche: Neues Logo, neue Farbe, individuelle Verpackung, anderer Stecker, geändertes Etikett.
Die Entwicklungszeit kann relativ kurz sein, da das grundlegende elektrische Design bereits validiert wurde.
Option 2: Ändern Sie eine vorhandene Plattform
Der Kunde möchte:
1. Unterschiedliche Portkombination
2. Unterschiedliche Stromverteilung
3. Neue Wohnungen
4. Modifizierte PD-Profile
5. Unterschiedliche regionale Zertifizierung
Jetzt nimmt die Ingenieursarbeit zu.Die Fabrik kann weiterhin einen Teil der vorhandenen Plattform wiederverwenden, es ist jedoch eine zusätzliche Validierung erforderlich.
Option 3: Entwickeln Sie ein völlig neues Ladegerät
Dies ist die längste Route.Zum Beispiel: Ein neues 100-W-3-Port-GaN-Ladegerät mit kundenspezifischem Gehäuse, kundenspezifischer Leiterplatte, spezifischen PPS-Profilen, KC-Zertifizierung und Markenverpackung.
Dabei geht es um viel mehr als nur um Produktanpassungen.Es wird zu einem echten Projekt zur Entwicklung neuer Produkte.
Das bedeutet: Engineering → Prototyp → Debugging → DVT → Zertifizierung → PVT → Massenproduktion
Der Zeitplan sollte entsprechend geplant werden.
Was kann ein GaN-Ladegerät Entwicklungsprojekt schneller?
Bei Geschwindigkeit geht es nicht nur darum, wie schnell Ingenieure arbeiten.Mehrere Faktoren können einen großen Unterschied machen.
Klare Spezifikationen
Je früher der Kunde bestätigt: Leistung, Ports, Protokolle, Gehäuse, Stecker, Zertifizierung, Zielmarkt;desto weniger Nacharbeit ist erforderlich.
Bestehende Technologieplattformen
Ein ausgereifter Ladegerätehersteller verfügt möglicherweise bereits über bewährte Architekturen für bestimmte Leistungsbereiche.
Dies kann die Entwicklungszeit verkürzen, ohne die technische Validierung zu beeinträchtigen.
Frühzeitige Zertifizierungsplanung
Die Zertifizierung sollte nicht als nachträglicher Einfall betrachtet werden.
Wenn der Zielmarkt von Anfang an bekannt ist, kann das Ingenieurteam die entsprechenden Anforderungen berücksichtigen.
Schnelles Kundenfeedback
Die Prototypenentwicklung kann ins Stocken geraten, wenn Muster auf die Freigabe durch den Kunden warten.
Eine einwöchige Verzögerung in einer Phase kann bis zum Ende eines Projekts leicht zu mehreren Wochen werden.
Stabile Komponenten
Die Änderung einer Hauptkomponente zu einem späteren Zeitpunkt in der Entwicklung kann eine weitere Testrunde auslösen.
Aus diesem Grund muss die Auswahl der Komponenten frühzeitig berücksichtigt werden.
Was führt normalerweise zu Verzögerungen bei der Entwicklung von Ladegeräten?
Bei realen Projekten sind Verzögerungen oft auf eine Kombination kleinerer Probleme zurückzuführen und nicht auf einen dramatischen Misserfolg.
Häufige Beispiele sind:
Änderung des Leistungsbedarfs — Aus 65 W werden 100 W, nachdem die Leiterplatte bereits entworfen wurde.
Gehäuse wechseln — Ein neues ID-Design passt nicht mehr zur bestehenden internen Struktur.
Ändern der Portkonfiguration — 2C wird zu 2C1A, was eine neue Energieverteilungsstrategie erfordert.
Zertifizierungsprobleme — Ein Produkt besteht einen EMV- oder Sicherheitstest nicht und erfordert technische Änderungen.
Komponentenmangel — Die ausgewählte Komponente ist nicht mehr verfügbar oder hat eine längere Vorlaufzeit.
Wiederholte Probenwechsel — Der Kunde fordert mehrere Runden von Erscheinungsbild- oder Spezifikationsänderungen.
Unzureichende Prototypentests — Ein Problem wird zu spät entdeckt, während der Zertifizierung oder PVT.
Aufgrund dieser Probleme sollte ein realistischer Entwicklungsplan einen gewissen technischen Puffer enthalten.
Eine realistische Möglichkeit, die Einführung Ihres Ladegeräts zu planen
Wenn Sie als Markeninhaber ein neues Ladegerät (ODM) planen, beginnen Sie nicht mit: „Wir brauchen 10.000 Einheiten bis September.“
Beginnen Sie mit der Entwicklung rückwärts.Zum Beispiel: Zielmarkteinführung → Massenproduktion → PVT → Zertifizierung → DVT → Prototypengenehmigung → technische Entwicklung → Spezifikationsbestätigung
Dieser Ansatz macht den Zeitplan viel realistischer.Es hilft auch zu erkennen, wo das tatsächliche Risiko liegt.
Wenn die Zertifizierung voraussichtlich mehrere Wochen dauern wird, muss dies von Anfang an berücksichtigt werden.
Wenn eine neue Form erforderlich ist, muss die Rüstzeit eingeplant werden.
Wenn der Kunde eine völlig neue 100-W-GaN-Plattform möchte, muss die Entwicklungszeit eingeplant werden.
Eine gute OEM-ODM-Ladegerätfabrik sollte in der Lage sein, diese Abhängigkeiten zu erklären, anstatt einfach einen einzigen optimistischen Liefertermin anzugeben.
Wenn Sie als Markeninhaber ein neues Ladegerät (ODM) planen, beginnen Sie nicht mit: „Wir brauchen 10.000 Einheiten bis September.“
Beginnen Sie mit der Entwicklung rückwärts.Zum Beispiel: Zielmarkteinführung → Massenproduktion → PVT → Zertifizierung → DVT → Prototypengenehmigung → technische Entwicklung → Spezifikationsbestätigung
Dieser Ansatz macht den Zeitplan viel realistischer.Es hilft auch zu erkennen, wo das tatsächliche Risiko liegt.
Wenn die Zertifizierung voraussichtlich mehrere Wochen dauern wird, muss dies von Anfang an berücksichtigt werden.
Wenn eine neue Form erforderlich ist, muss die Rüstzeit eingeplant werden.
Wenn der Kunde eine völlig neue 100-W-GaN-Plattform möchte, muss die Entwicklungszeit eingeplant werden.
Eine gute OEM-ODM-Ladegerätfabrik sollte in der Lage sein, diese Abhängigkeiten zu erklären, anstatt einfach einen einzigen optimistischen Liefertermin anzugeben.
Wie lange dauert es, verschiedene Ladeleistungsstufen zu entwickeln?
Es gibt keine feste Entwicklungszeit für ein Ladegerät, die nur auf der Wattzahl basiert.
Dennoch ist der Leistungspegel eine nützliche Referenz bei der Planung eines OEM-Projekts.
Ein 25-W-Ladegerät und ein 140-W-Ladegerät können beide als beschrieben werden USB-C PD-Ladegeräte, aber die Ingenieursarbeit dahinter ist nicht vergleichbar.
Die folgenden Bereiche sind für die erste Projektplanung nützlich, vorausgesetzt, der Kunde möchte ein wirklich individuelles Produkt und nicht nur eine Änderung des Logos oder der Verpackung.
| Ladegerättyp | Typische Entwicklungskomplexität | Hauptüberlegungen |
| 20W–25W | Niedrig bis mittel | PD/PPS, kompaktes Design, Zertifizierung |
| 30W–45W | Mittel | Thermisches Design, PPS, Gehäuse |
| 65W | Mittel bis Hoch | Laptop-Aufladung, thermische Leistung, PD/PPS |
| 100W | Hoch | Leistungsdichte, Wärmemanagement, PD |
| 120W–140W | Hoch | Hochleistungsarchitektur, thermische und Sicherheitsvalidierung |
| 240W | Sehr hoch | PD 3.1,PD3.2, Hochleistungskomponenten, Kabel- und Systemvalidierung |
Hierbei handelt es sich nicht um Zusagen bezüglich der Produktionsvorlaufzeit.Es handelt sich um technische Planungsreferenzen.
Ein Kunde, der einen Hersteller eines 45-W-Ladegeräts für eine bestehende Plattform benötigt, hat möglicherweise einen viel kürzeren Weg als ein Kunde, der ein völlig neues 45-W-Ladegerät von Grund auf entwickelt.
Diese Unterscheidung sollte immer zu Beginn des Projekts getroffen werden.
Entwicklung eines 25-W-Ladegeräts: Normalerweise ein einfacher Ausgangspunkt
Ein 25-W-Ladegerät ist relativ kompakt und wird häufig für Smartphones, Tablets und andere kleine Unterhaltungselektronikgeräte verwendet.
Für ein OEM-Projekt können die technischen Anforderungen Folgendes umfassen:
• USB-C PD, PPS, QC
• Kompaktes Gehäuse
• Regionale Steckerkonfiguration
• Thermische Prüfung
• Sicherheitsprüfung
• CB, RoHS, KC, CE, FCC oder andere Marktanforderungen
Wenn eine bestehende Plattform angepasst werden kann, kann die Entwicklung relativ schnell voranschreiten.Die Änderung der Gehäusefarbe und des Logos unterscheidet sich beispielsweise stark von der Entwicklung eines neuen 25-W-USB-C-Ladegeräts mit einer völlig anderen internen Architektur.
Für Käufer, die einen Lieferanten für 25-W-Ladegeräte suchen, ist es daher sinnvoll zu fragen, ob der Lieferant eine bestehende Plattform anbietet oder ein neues Design entwickelt.
Diese einzige Frage kann einen überraschend großen Unterschied in Angebot und Lieferzeit erklären.
Entwicklung von 45-W-Ladegeräten: Mehr Raum für Designoptimierung
Ein 45-W-Ladegerät wird häufig sowohl für mobile Geräte als auch für leichte Computerprodukte verwendet.Auf dieser Ebene müssen Ingenieure stärker auf Folgendes achten:
• PD-Profile, PPS-Kompatibilität, AVS
• Wärmeleistung
• Komponentenauswahl
• Gehäusegröße
• Portkonfiguration
• Regionale Zertifizierung
Ein kompaktes 45-W-GaN-Ladegerät kann auch eine Herausforderung mit höherer Leistungsdichte darstellen als ein herkömmliches Design auf Siliziumbasis.
Für ein Hersteller von OEM-LadegerätenDas Ziel besteht nicht einfach darin, 45 W zu erreichen.Das Ladegerät muss diese Leistung zuverlässig liefern und gleichzeitig akzeptable Temperatur, Sicherheitsmargen und Langzeitstabilität aufrechterhalten.
Hier kommt Plattformerfahrung zum Einsatz.
65W Ladegerät Entwicklung: Ein gemeinsamer OEM-Sweet Spot
Die 65-W-Kategorie verdient besondere Aufmerksamkeit, da sie sich an einem interessanten Punkt auf dem Markt befindet.Das 65-W-Ladegerät kann klein genug für alltägliche Reisen sein und dennoch nützliche Energie für Laptops, Tablets und Smartphones liefern.
Dies bedeutet aber auch, dass das Produkt möglicherweise mit einer viel größeren Auswahl an Geräten umgehen muss.
Ein typisches kundenspezifisches 65-W-USB-C-Ladegerät kann Folgendes umfassen:
• USB-C PD, PPS, QC, AVS
• Aufladen des Laptops
• Smartphone-Schnellladung
• Thermische Validierung
• Kompaktes mechanisches Design
• Multi-Port-Stromzuweisung
• Regionale Zertifizierung
Wenn ein Kunde ein 65-W-Ladegerät mit zwei USB-C-Anschlüssen und einem USB-A-Anschluss wünscht, muss das Technikteam auch festlegen, wie die Leistung aufgeteilt wird, wenn mehrere Geräte angeschlossen sind.
• Single-Port-Betrieb — 65 W verfügbar über USB-C.
• Dual-Port-Betrieb — Die Stromversorgung wird zwischen den angeschlossenen Geräten neu verteilt.
• Drei-Port-Betrieb — Die Machtverteilung wird wieder komplizierter.
Aus diesem Grund sollte eine Fabrik für 65-W-Ladegeräte nicht nur anhand der beworbenen Ausgangsleistung bewertet werden, sondern auch anhand ihrer Fähigkeit, das komplette Ladesystem zu entwickeln und zu validieren.
100-W-Ladegerät Entwicklung: Wo Technik immer wichtiger wird
Sobald ein Ladegerät 100 W erreicht, wird die Leistungsdichte zu einem viel wichtigeren Designaspekt.Ein 100-W-Ladegerät muss wesentlich mehr elektrische Leistung in einem relativ kleinen Gehäuse verwalten.
Ingenieure müssen Folgendes genau beachten:
• Effizienz
• Wärmeerzeugung
• Bauteiltemperatur
• Transformatordesign
• PCB-Layout
• Auswahl von Leistungshalbleitern
• PD-Verhandlung
• Schutzmechanismen
• Gehäusebelüftung und Wärmewege
Die GaN-Technologie kann dabei helfen, kleinere Hochleistungsladegeräte zu ermöglichen, aber GaN selbst löst das thermische Problem nicht automatisch.Ein schlecht optimiertes 100-W-GaN-Ladegerät kann immer noch zu heiß werden.
Aus diesem Grund sollten Käufer über den Satz „Hersteller von 100-W-GaN-Ladegeräten.”
Die sinnvollere Frage lautet: Kann der Hersteller nachweisen, wie das Design unter anhaltend hohen Belastungsbedingungen validiert wurde?
Diese Frage führt normalerweise zu einer viel besseren technischen Diskussion.
120 W, 140 W und 240 W: Entwicklung von Hochleistungsladegeräten
Das Hochleistungsladen über USB-C bringt einen weiteren Grad an technischer Komplexität mit sich.Bei 140 W und mehr müssen Designer das gesamte Ladeökosystem berücksichtigen und nicht nur den Adapter betrachten.
Für USB-C PD 3.1-Anwendungen kann dies Folgendes umfassen:
1. Betriebspunkte mit höherer Spannung
2. Leistungsabgabeprofile
3. Kabelanforderungen
4. Überlegungen zum Anschluss
5. Wärmeleistung
6. Sicherheitsschutz
7. EMI/EMV-Leistung
8. Langzeitbetrieb
Für einen Hersteller von 140-W-Ladegeräten besteht die Herausforderung nicht einfach darin, die Nennleistung während eines Labortests zu erreichen.Das Produkt muss unter realistischen Betriebsbedingungen stabil bleiben.
Dasselbe Prinzip wird bei der Entwicklung eines 240-W-USB-C-Ladegeräts noch wichtiger.Auf dieser Leistungsebene werden Komponentenauswahl, PCB-Layout, thermisches Design, Schutz und Validierung zu kritischen Bestandteilen des Projekts.
Wie die Zertifizierung den Zeitplan für OEM-Ladegeräte verändert
Die Zertifizierung ist einer der am meisten unterschätzten Teile der Ladegeräteentwicklung.
Ein Kunde könnte denken: „Der Prototyp funktioniert, wir sind also fast fertig.“
Nicht unbedingt.Abhängig vom Zielmarkt muss das Ladegerät möglicherweise Anforderungen im Zusammenhang mit Zertifizierungen und Vorschriften wie CE, FCC, KC, ETL, CB, RoHS, ERP, UKCA usw. erfüllen.
Die genauen Anforderungen hängen vom Produkt und Zielmarkt ab.Der wichtige Punkt ist, dass eine Zertifizierung in Betracht gezogen werden sollte während des Engineerings, nicht nachdem alles andere erledigt ist.
Warum die Zertifizierung mit der Produktspezifikation beginnen sollte
Stellen Sie sich vor, ein Kunde entwickelt zunächst ein Ladegerät und entscheidet sich erst später, es in Südkorea zu verkaufen.
Die Zertifizierungsanforderungen können dann Folgendes beeinflussen: Komponenten;Sicherheitsabstände;PCB-Design;Beschriftung;Testen;Dokumentation
Wenn zu einem späteren Zeitpunkt im Projekt technische Änderungen erforderlich sind, muss der Hersteller möglicherweise das Produkt modifizieren und einen Teil der Validierung wiederholen.Das kann viel Zeit in Anspruch nehmen!
Deshalb erkundigt sich ein erfahrener Ladegerätehersteller frühzeitig nach der Zielgruppe.
Die Frage ist nicht einfach: „Welche Zertifizierung benötigen Sie?“Es sollte sein: „Wo wird dieses Ladegerät verkauft und welche Produktkonfiguration wird dorthin geliefert?“
KC-Zertifizierung und Ladegerätentwicklung für den koreanischen Markt
Nehmen Sie Südkorea als Beispiel: Korea ist ein gutes Beispiel dafür, warum Marktplanung wichtig ist.Wenn ein Kunde ein 25-W-, 45-W- oder 65-W-Ladegerät für Korea entwickelt, sollten die KC-Anforderungen berücksichtigt werden, bevor das endgültige Design festgelegt wird.
Ein Kunde, der beispielsweise nach einem KC 25W 45W 65W Ladegerätelieferanten sucht, benötigt möglicherweise tatsächlich viel mehr als ein Ladegerät mit der KC-Kennzeichnung.
Sie brauchen:
1. Entsprechende koreanische Steckerkonfiguration
2. Relevante Sicherheitskonformität
3. Richtige Kennzeichnung
4. Testdokumentation
5. Gleichbleibende Produktionsqualität
6. Stabile Komponentenbeschaffung (stabiler Lieferzyklus)
Mit anderen Worten: Die Zertifizierung ist mit dem gesamten Produktentwicklungsprozess verbunden.
Wie TVT und PVT den endgültigen Zeitplan beeinflussen
Zwei Phasen, die oft missverstanden werden, sind: TVT und PVT.
DVT: Designvalidierungstests
DVT-Antworten: Entspricht das Design den beabsichtigten Anforderungen?
Das Team bewertet das Design vor der Massenproduktion.Dazu können gehören: Elektrische Leistung, thermisches Verhalten, PD/PPS-Kompatibilität, Zuverlässigkeit, Sicherheit, mechanische Haltbarkeit, EMV-Vorprüfung.
Wenn DVT ein Designproblem feststellt, geht das Produkt zurück in die Entwicklung.Das ist nicht unbedingt ein Scheitern des Projekts.
Genau das soll mit der DVT gefunden werden.
PVT: Produktionsvalidierungstests
PVT stellt eine andere Frage: Kann die Fabrik das genehmigte Design konsistent produzieren?
Dies ist wichtig, da ein von Ingenieuren hergestellter Prototyp nicht dasselbe ist wie Tausende von Einheiten, die durch eine Produktionslinie laufen.PVT kann Folgendes überprüfen: Montageprozess, Produktionskonsistenz, Testverfahren, Materialkontrolle, Ausbeute, Endproduktleistung
Ziel ist es, die Kluft zu verringern zwischen: Technische Muster und Massenproduktionsprodukte.
Bei einem ernsthaften OEM-Projekt sollte dieser Schritt nicht entfernt werden, nur weil der Kunde versucht, schnell zu starten.
Was ist der schnellste Weg, ein individuelles Ladegerät zu entwickeln?
Es besteht die falsche Vorstellung, dass der schnellste Weg einfach darin besteht, eine Fabrik zu finden, die bereit ist, den kürzesten Liefertermin zu versprechen.
In der Realität ist die schnellste Route normalerweise:
1. Beginnen Sie mit einer klaren Spezifikation
Beginnen Sie nicht mit: „Wir wollen ein Schnellladegerät.“
Definieren Sie das Produkt richtig.
2. Entscheiden Sie, was tatsächlich angepasst werden muss
Ist es: Logo?Gehäuse?Farbe?Stecker?Leiterplatte?Ladeprotokoll?Portkonfiguration?Ganze Architektur?
3. Wählen Sie eine geeignete Plattform aus
Wenn eine bewährte Plattform bereits die meisten Anforderungen erfüllt, gibt es möglicherweise keinen Grund, alles neu zu gestalten.
4. Bestätigen Sie frühzeitig den Zielmarkt
Informieren Sie sich, ob das Produkt für Europa, Korea, Großbritannien, Nordamerika, den Nahen Osten und andere Märkte bestimmt ist.
5. Frieren Sie die wichtigsten Spezifikationen frühzeitig ein
Jede größere Änderung nach der Prototypenentwicklung ist mit Kosten verbunden.
6. Bereiten Sie die Zertifizierungsanforderungen vor der DVT vor
Dadurch verringert sich das Risiko, Zertifizierungsprobleme zu spät zu entdecken.
7. Halten Sie das Kundenfeedback in Bewegung
Eine Fabrik kann ein Muster schnell fertigstellen, aber das Projekt stoppt trotzdem, wenn der Kunde zwei Wochen braucht, um es zu genehmigen.
Was sollten Sie einen Ladegerätehersteller fragen, bevor Sie beginnen?
Bevor Sie sich für eine OEM-Ladegerätfabrik entscheiden, würde ich vorschlagen, diese Fragen zu stellen.
Über Ingenieurwesen
1. Verfügen Sie über ein eigenes F&E-Team?
2. Können Sie neue PCB-Designs entwickeln?
3. Können Sie eine bestehende Ladegerätplattform ändern?
4. Unterstützen Sie die PD- und PPS-Entwicklung?
5. Können Sie das Gehäuse des Ladegeräts individuell anpassen?
Über Validierung
1. Welche TVT-Tests werden durchgeführt?
2. Wie führen Sie thermische Tests durch?
3. Wie überprüfen Sie die PD-Kompatibilität?
4. Führen Sie Alterungs- und Zuverlässigkeitstests durch?
5. Wie wird PVT vor der Massenproduktion gehandhabt?
Über die Zertifizierung
1. Welche Zertifizierungen kann das Werk unterstützen?
2. Haben Sie Erfahrung mit KC?
3. Können Zertifizierungsanforderungen in die Entwicklung integriert werden?
4. Wer kümmert sich um die Prüfdokumentation?
Über die Produktion
1. Was passiert nach der Prototypenfreigabe?
2. Wie werden technische Änderungen kontrolliert?
3. Wie wird die Produktionskonsistenz überwacht?
4. Welche Qualitätskontrolle findet vor dem Versand statt?
Diese Fragen verraten Ihnen viel mehr über eine Fabrik, als nur die Frage: „Was ist Ihr niedrigster Preis?“
Was sorgt dafür, dass ein OEM-Ladegerätprojekt reibungslos verläuft?
Aus Käufersicht weist ein reibungsloses Projekt in der Regel drei Merkmale auf.
Die Spezifikation ist klar: Jeder weiß genau, was entwickelt wird.
Technik und Vertrieb kommunizieren: Das Vertriebsteam sollte nichts versprechen, was das Technikteam nie bewertet hat.
Die Fabrik verfügt über einen wiederholbaren Entwicklungsprozess: Ein guter Entwicklungsprozess verringert die Abhängigkeit von einzelnen Menschen.
Dies ist besonders wichtig für Ladegeräte, da elektrische, mechanische, thermische, Zertifizierungs- und Produktionsfragen eng miteinander verbunden sind.Eine Fabrik, die sich nur auf die Leiterplatte konzentriert, übersieht möglicherweise ein mechanisches oder Zertifizierungsproblem.Eine Fabrik, die die gesamte Entwicklungskette versteht, kann diese Probleme früher erkennen.
Warum Werkserfahrung bei der Entwicklung von Ladegeräten wichtig ist
Es gibt einen Unterschied zwischen einem Unternehmen, das ein Ladegerät zusammenbauen kann, und einem Hersteller, der jahrelang Ladeprodukte entwickelt hat.
Besonders nützlich ist die Erfahrung dann, wenn das Projekt mehrere Anforderungen gleichzeitig beinhaltet.Zum Beispiel:
65 W + GaN + 2C1A + PPS + kompaktes Gehäuse + KC-Zertifizierung + Private Label.
Jede einzelne Anforderung ist beherrschbar.Die Schwierigkeit besteht darin, dass sie alle zusammenarbeiten.
Hier kann eine erfahrene Ladegerätefabrik praktisches Wissen aus früheren Projekten einbringen.
ZONSAN konzentriert sich seit 2009 auf die Entwicklung und Herstellung von Ladegeräten, mit einer Produktpalette von 5 W bis 240 W und OEM/ODM-Entwicklung, die verschiedene Ladegerättypen und Leistungsstufen abdeckt.Diese gesammelten Erfahrungen sind wichtig, da nicht jedes Entwicklungsproblem von Grund auf gelöst werden muss.
Verwechseln Sie Entwicklungszeit nicht mit Produktionsvorlaufzeit
Dies ist ein weiterer Punkt, der bei OEM-Projekten für Verwirrung sorgt.Das sind drei verschiedene Dinge:
Entwicklungszeit: Wie lange es dauert, das Produkt zu erstellen und zu validieren.
Zertifizierungszeit: Wie lange dauert der erforderliche Test- und Dokumentationsprozess?
Produktionsvorlaufzeit: Wie lange dauert die Herstellung des zugelassenen Produkts?
Bei einem vorhandenen Ladegerät kann die Herstellung relativ einfach sein.Für ein neues kundenspezifisches Ladegerät könnte das Projekt jedoch eher wie folgt aussehen:
Entwicklung → Prototyp → DVT → Zertifizierung → Werkzeuge → PVT → Massenproduktion
Jede Etappe hat ihren eigenen Zeitplan.Wenn Sie mit einem Ladegerätelieferanten verhandeln, bitten Sie ihn daher, Folgendes zu trennen: Entwicklungszeitplan + Zertifizierungszeitplan + Produktionsvorlaufzeit, anstatt Ihnen eine allgemeine Zahl zu nennen.
Ein praktischer Zeitplan für ein OEM-Ladegerätprojekt
Zu Planungszwecken kann ein neues kundenspezifisches Ladegerät in vier große Phasen unterteilt werden.
Phase 1 – Produktdefinition
Spezifikation → Machbarkeit → Kosten → Designrichtung
Das Ziel besteht darin, sicherzustellen, dass alle mit dem Produkt einverstanden sind, bevor die technischen Investitionen steigen.
Phase 2 – Technische Entwicklung
Elektrisches Design → Mechanisches Design → Prototyp → Debugging
Hier beginnt das physische Produkt Gestalt anzunehmen.
Phase 3 – Validierung und Zertifizierung
DVT → Zuverlässigkeit → Zertifizierung → Technische Korrekturen
In dieser Phase wird bestimmt, ob das Design für die kommerzielle Produktion bereit ist.
Phase 4 – Produktionseinführung
Werkzeugbau → PVT → Produktionsvorbereitung → Massenproduktion
An diesem Punkt ändert sich die Frage von: „Können wir es schaffen?“zu: „Können wir es konsequent schaffen?“
Diese Unterscheidung ist für die professionelle Herstellung von Ladegeräten von grundlegender Bedeutung.
Ein Kunde, der einen Hersteller eines 45-W-Ladegeräts für eine bestehende Plattform benötigt, hat möglicherweise einen viel kürzeren Weg als ein Kunde, der ein völlig neues 45-W-Ladegerät von Grund auf entwickelt.
Diese Unterscheidung sollte immer zu Beginn des Projekts getroffen werden.
Entwicklung eines 25-W-Ladegeräts: Normalerweise ein einfacher Ausgangspunkt
Ein 25-W-Ladegerät ist relativ kompakt und wird häufig für Smartphones, Tablets und andere kleine Unterhaltungselektronikgeräte verwendet.
Für ein OEM-Projekt können die technischen Anforderungen Folgendes umfassen:
• USB-C PD, PPS, QC
• Kompaktes Gehäuse
• Regionale Steckerkonfiguration
• Thermische Prüfung
• Sicherheitsprüfung
• CB, RoHS, KC, CE, FCC oder andere Marktanforderungen
Wenn eine bestehende Plattform angepasst werden kann, kann die Entwicklung relativ schnell voranschreiten.Die Änderung der Gehäusefarbe und des Logos unterscheidet sich beispielsweise stark von der Entwicklung eines neuen 25-W-USB-C-Ladegeräts mit einer völlig anderen internen Architektur.
Für Käufer, die einen Lieferanten für 25-W-Ladegeräte suchen, ist es daher sinnvoll zu fragen, ob der Lieferant eine bestehende Plattform anbietet oder ein neues Design entwickelt.
Diese einzige Frage kann einen überraschend großen Unterschied in Angebot und Lieferzeit erklären.
Entwicklung von 45-W-Ladegeräten: Mehr Raum für Designoptimierung
Ein 45-W-Ladegerät wird häufig sowohl für mobile Geräte als auch für leichte Computerprodukte verwendet.Auf dieser Ebene müssen Ingenieure stärker auf Folgendes achten:
• PD-Profile, PPS-Kompatibilität, AVS
• Wärmeleistung
• Komponentenauswahl
• Gehäusegröße
• Portkonfiguration
• Regionale Zertifizierung
Ein kompaktes 45-W-GaN-Ladegerät kann auch eine Herausforderung mit höherer Leistungsdichte darstellen als ein herkömmliches Design auf Siliziumbasis.
Für ein Hersteller von OEM-LadegerätenDas Ziel besteht nicht einfach darin, 45 W zu erreichen.Das Ladegerät muss diese Leistung zuverlässig liefern und gleichzeitig akzeptable Temperatur, Sicherheitsmargen und Langzeitstabilität aufrechterhalten.
Hier kommt Plattformerfahrung zum Einsatz.
65W Ladegerät Entwicklung: Ein gemeinsamer OEM-Sweet Spot
Die 65-W-Kategorie verdient besondere Aufmerksamkeit, da sie sich an einem interessanten Punkt auf dem Markt befindet.Das 65-W-Ladegerät kann klein genug für alltägliche Reisen sein und dennoch nützliche Energie für Laptops, Tablets und Smartphones liefern.
Dies bedeutet aber auch, dass das Produkt möglicherweise mit einer viel größeren Auswahl an Geräten umgehen muss.
Ein typisches kundenspezifisches 65-W-USB-C-Ladegerät kann Folgendes umfassen:
• USB-C PD, PPS, QC, AVS
• Aufladen des Laptops
• Smartphone-Schnellladung
• Thermische Validierung
• Kompaktes mechanisches Design
• Multi-Port-Stromzuweisung
• Regionale Zertifizierung
Wenn ein Kunde ein 65-W-Ladegerät mit zwei USB-C-Anschlüssen und einem USB-A-Anschluss wünscht, muss das Technikteam auch festlegen, wie die Leistung aufgeteilt wird, wenn mehrere Geräte angeschlossen sind.
• Single-Port-Betrieb — 65 W verfügbar über USB-C.
• Dual-Port-Betrieb — Die Stromversorgung wird zwischen den angeschlossenen Geräten neu verteilt.
• Drei-Port-Betrieb — Die Machtverteilung wird wieder komplizierter.
Aus diesem Grund sollte eine Fabrik für 65-W-Ladegeräte nicht nur anhand der beworbenen Ausgangsleistung bewertet werden, sondern auch anhand ihrer Fähigkeit, das komplette Ladesystem zu entwickeln und zu validieren.
100-W-Ladegerät Entwicklung: Wo Technik immer wichtiger wird
Sobald ein Ladegerät 100 W erreicht, wird die Leistungsdichte zu einem viel wichtigeren Designaspekt.Ein 100-W-Ladegerät muss wesentlich mehr elektrische Leistung in einem relativ kleinen Gehäuse verwalten.
Ingenieure müssen Folgendes genau beachten:
• Effizienz
• Wärmeerzeugung
• Bauteiltemperatur
• Transformatordesign
• PCB-Layout
• Auswahl von Leistungshalbleitern
• PD-Verhandlung
• Schutzmechanismen
• Gehäusebelüftung und Wärmewege
Die GaN-Technologie kann dabei helfen, kleinere Hochleistungsladegeräte zu ermöglichen, aber GaN selbst löst das thermische Problem nicht automatisch.Ein schlecht optimiertes 100-W-GaN-Ladegerät kann immer noch zu heiß werden.
Aus diesem Grund sollten Käufer über den Satz „Hersteller von 100-W-GaN-Ladegeräten.”
Die sinnvollere Frage lautet: Kann der Hersteller nachweisen, wie das Design unter anhaltend hohen Belastungsbedingungen validiert wurde?
Diese Frage führt normalerweise zu einer viel besseren technischen Diskussion.
120 W, 140 W und 240 W: Entwicklung von Hochleistungsladegeräten
Das Hochleistungsladen über USB-C bringt einen weiteren Grad an technischer Komplexität mit sich.Bei 140 W und mehr müssen Designer das gesamte Ladeökosystem berücksichtigen und nicht nur den Adapter betrachten.
Für USB-C PD 3.1-Anwendungen kann dies Folgendes umfassen:
1. Betriebspunkte mit höherer Spannung
2. Leistungsabgabeprofile
3. Kabelanforderungen
4. Überlegungen zum Anschluss
5. Wärmeleistung
6. Sicherheitsschutz
7. EMI/EMV-Leistung
8. Langzeitbetrieb
Für einen Hersteller von 140-W-Ladegeräten besteht die Herausforderung nicht einfach darin, die Nennleistung während eines Labortests zu erreichen.Das Produkt muss unter realistischen Betriebsbedingungen stabil bleiben.
Dasselbe Prinzip wird bei der Entwicklung eines 240-W-USB-C-Ladegeräts noch wichtiger.Auf dieser Leistungsebene werden Komponentenauswahl, PCB-Layout, thermisches Design, Schutz und Validierung zu kritischen Bestandteilen des Projekts.
Wie die Zertifizierung den Zeitplan für OEM-Ladegeräte verändert
Die Zertifizierung ist einer der am meisten unterschätzten Teile der Ladegeräteentwicklung.
Ein Kunde könnte denken: „Der Prototyp funktioniert, wir sind also fast fertig.“
Nicht unbedingt.Abhängig vom Zielmarkt muss das Ladegerät möglicherweise Anforderungen im Zusammenhang mit Zertifizierungen und Vorschriften wie CE, FCC, KC, ETL, CB, RoHS, ERP, UKCA usw. erfüllen.
Die genauen Anforderungen hängen vom Produkt und Zielmarkt ab.Der wichtige Punkt ist, dass eine Zertifizierung in Betracht gezogen werden sollte während des Engineerings, nicht nachdem alles andere erledigt ist.
Warum die Zertifizierung mit der Produktspezifikation beginnen sollte
Stellen Sie sich vor, ein Kunde entwickelt zunächst ein Ladegerät und entscheidet sich erst später, es in Südkorea zu verkaufen.
Die Zertifizierungsanforderungen können dann Folgendes beeinflussen: Komponenten;Sicherheitsabstände;PCB-Design;Beschriftung;Testen;Dokumentation
Wenn zu einem späteren Zeitpunkt im Projekt technische Änderungen erforderlich sind, muss der Hersteller möglicherweise das Produkt modifizieren und einen Teil der Validierung wiederholen.Das kann viel Zeit in Anspruch nehmen!
Deshalb erkundigt sich ein erfahrener Ladegerätehersteller frühzeitig nach der Zielgruppe.
Die Frage ist nicht einfach: „Welche Zertifizierung benötigen Sie?“Es sollte sein: „Wo wird dieses Ladegerät verkauft und welche Produktkonfiguration wird dorthin geliefert?“
KC-Zertifizierung und Ladegerätentwicklung für den koreanischen Markt
Nehmen Sie Südkorea als Beispiel: Korea ist ein gutes Beispiel dafür, warum Marktplanung wichtig ist.Wenn ein Kunde ein 25-W-, 45-W- oder 65-W-Ladegerät für Korea entwickelt, sollten die KC-Anforderungen berücksichtigt werden, bevor das endgültige Design festgelegt wird.
Ein Kunde, der beispielsweise nach einem KC 25W 45W 65W Ladegerätelieferanten sucht, benötigt möglicherweise tatsächlich viel mehr als ein Ladegerät mit der KC-Kennzeichnung.
Sie brauchen:
1. Entsprechende koreanische Steckerkonfiguration
2. Relevante Sicherheitskonformität
3. Richtige Kennzeichnung
4. Testdokumentation
5. Gleichbleibende Produktionsqualität
6. Stabile Komponentenbeschaffung (stabiler Lieferzyklus)
Mit anderen Worten: Die Zertifizierung ist mit dem gesamten Produktentwicklungsprozess verbunden.
Wie TVT und PVT den endgültigen Zeitplan beeinflussen
Zwei Phasen, die oft missverstanden werden, sind: TVT und PVT.
DVT: Designvalidierungstests
DVT-Antworten: Entspricht das Design den beabsichtigten Anforderungen?
Das Team bewertet das Design vor der Massenproduktion.Dazu können gehören: Elektrische Leistung, thermisches Verhalten, PD/PPS-Kompatibilität, Zuverlässigkeit, Sicherheit, mechanische Haltbarkeit, EMV-Vorprüfung.
Wenn DVT ein Designproblem feststellt, geht das Produkt zurück in die Entwicklung.Das ist nicht unbedingt ein Scheitern des Projekts.
Genau das soll mit der DVT gefunden werden.
PVT: Produktionsvalidierungstests
PVT stellt eine andere Frage: Kann die Fabrik das genehmigte Design konsistent produzieren?
Dies ist wichtig, da ein von Ingenieuren hergestellter Prototyp nicht dasselbe ist wie Tausende von Einheiten, die durch eine Produktionslinie laufen.PVT kann Folgendes überprüfen: Montageprozess, Produktionskonsistenz, Testverfahren, Materialkontrolle, Ausbeute, Endproduktleistung
Ziel ist es, die Kluft zu verringern zwischen: Technische Muster und Massenproduktionsprodukte.
Bei einem ernsthaften OEM-Projekt sollte dieser Schritt nicht entfernt werden, nur weil der Kunde versucht, schnell zu starten.
Was ist der schnellste Weg, ein individuelles Ladegerät zu entwickeln?
Es besteht die falsche Vorstellung, dass der schnellste Weg einfach darin besteht, eine Fabrik zu finden, die bereit ist, den kürzesten Liefertermin zu versprechen.
In der Realität ist die schnellste Route normalerweise:
1. Beginnen Sie mit einer klaren Spezifikation
Beginnen Sie nicht mit: „Wir wollen ein Schnellladegerät.“
Definieren Sie das Produkt richtig.
2. Entscheiden Sie, was tatsächlich angepasst werden muss
Ist es: Logo?Gehäuse?Farbe?Stecker?Leiterplatte?Ladeprotokoll?Portkonfiguration?Ganze Architektur?
3. Wählen Sie eine geeignete Plattform aus
Wenn eine bewährte Plattform bereits die meisten Anforderungen erfüllt, gibt es möglicherweise keinen Grund, alles neu zu gestalten.
4. Bestätigen Sie frühzeitig den Zielmarkt
Informieren Sie sich, ob das Produkt für Europa, Korea, Großbritannien, Nordamerika, den Nahen Osten und andere Märkte bestimmt ist.
5. Frieren Sie die wichtigsten Spezifikationen frühzeitig ein
Jede größere Änderung nach der Prototypenentwicklung ist mit Kosten verbunden.
6. Bereiten Sie die Zertifizierungsanforderungen vor der DVT vor
Dadurch verringert sich das Risiko, Zertifizierungsprobleme zu spät zu entdecken.
7. Halten Sie das Kundenfeedback in Bewegung
Eine Fabrik kann ein Muster schnell fertigstellen, aber das Projekt stoppt trotzdem, wenn der Kunde zwei Wochen braucht, um es zu genehmigen.
Was sollten Sie einen Ladegerätehersteller fragen, bevor Sie beginnen?
Bevor Sie sich für eine OEM-Ladegerätfabrik entscheiden, würde ich vorschlagen, diese Fragen zu stellen.
Über Ingenieurwesen
1. Verfügen Sie über ein eigenes F&E-Team?
2. Können Sie neue PCB-Designs entwickeln?
3. Können Sie eine bestehende Ladegerätplattform ändern?
4. Unterstützen Sie die PD- und PPS-Entwicklung?
5. Können Sie das Gehäuse des Ladegeräts individuell anpassen?
Über Validierung
1. Welche TVT-Tests werden durchgeführt?
2. Wie führen Sie thermische Tests durch?
3. Wie überprüfen Sie die PD-Kompatibilität?
4. Führen Sie Alterungs- und Zuverlässigkeitstests durch?
5. Wie wird PVT vor der Massenproduktion gehandhabt?
Über die Zertifizierung
1. Welche Zertifizierungen kann das Werk unterstützen?
2. Haben Sie Erfahrung mit KC?
3. Können Zertifizierungsanforderungen in die Entwicklung integriert werden?
4. Wer kümmert sich um die Prüfdokumentation?
Über die Produktion
1. Was passiert nach der Prototypenfreigabe?
2. Wie werden technische Änderungen kontrolliert?
3. Wie wird die Produktionskonsistenz überwacht?
4. Welche Qualitätskontrolle findet vor dem Versand statt?
Diese Fragen verraten Ihnen viel mehr über eine Fabrik, als nur die Frage: „Was ist Ihr niedrigster Preis?“
Was sorgt dafür, dass ein OEM-Ladegerätprojekt reibungslos verläuft?
Aus Käufersicht weist ein reibungsloses Projekt in der Regel drei Merkmale auf.
Die Spezifikation ist klar: Jeder weiß genau, was entwickelt wird.
Technik und Vertrieb kommunizieren: Das Vertriebsteam sollte nichts versprechen, was das Technikteam nie bewertet hat.
Die Fabrik verfügt über einen wiederholbaren Entwicklungsprozess: Ein guter Entwicklungsprozess verringert die Abhängigkeit von einzelnen Menschen.
Dies ist besonders wichtig für Ladegeräte, da elektrische, mechanische, thermische, Zertifizierungs- und Produktionsfragen eng miteinander verbunden sind.Eine Fabrik, die sich nur auf die Leiterplatte konzentriert, übersieht möglicherweise ein mechanisches oder Zertifizierungsproblem.Eine Fabrik, die die gesamte Entwicklungskette versteht, kann diese Probleme früher erkennen.
Warum Werkserfahrung bei der Entwicklung von Ladegeräten wichtig ist
Es gibt einen Unterschied zwischen einem Unternehmen, das ein Ladegerät zusammenbauen kann, und einem Hersteller, der jahrelang Ladeprodukte entwickelt hat.
Besonders nützlich ist die Erfahrung dann, wenn das Projekt mehrere Anforderungen gleichzeitig beinhaltet.Zum Beispiel:
65 W + GaN + 2C1A + PPS + kompaktes Gehäuse + KC-Zertifizierung + Private Label.
Jede einzelne Anforderung ist beherrschbar.Die Schwierigkeit besteht darin, dass sie alle zusammenarbeiten.
Hier kann eine erfahrene Ladegerätefabrik praktisches Wissen aus früheren Projekten einbringen.
ZONSAN konzentriert sich seit 2009 auf die Entwicklung und Herstellung von Ladegeräten, mit einer Produktpalette von 5 W bis 240 W und OEM/ODM-Entwicklung, die verschiedene Ladegerättypen und Leistungsstufen abdeckt.Diese gesammelten Erfahrungen sind wichtig, da nicht jedes Entwicklungsproblem von Grund auf gelöst werden muss.
Verwechseln Sie Entwicklungszeit nicht mit Produktionsvorlaufzeit
Dies ist ein weiterer Punkt, der bei OEM-Projekten für Verwirrung sorgt.Das sind drei verschiedene Dinge:
Entwicklungszeit: Wie lange es dauert, das Produkt zu erstellen und zu validieren.
Zertifizierungszeit: Wie lange dauert der erforderliche Test- und Dokumentationsprozess?
Produktionsvorlaufzeit: Wie lange dauert die Herstellung des zugelassenen Produkts?
Bei einem vorhandenen Ladegerät kann die Herstellung relativ einfach sein.Für ein neues kundenspezifisches Ladegerät könnte das Projekt jedoch eher wie folgt aussehen:
Entwicklung → Prototyp → DVT → Zertifizierung → Werkzeuge → PVT → Massenproduktion
Jede Etappe hat ihren eigenen Zeitplan.Wenn Sie mit einem Ladegerätelieferanten verhandeln, bitten Sie ihn daher, Folgendes zu trennen: Entwicklungszeitplan + Zertifizierungszeitplan + Produktionsvorlaufzeit, anstatt Ihnen eine allgemeine Zahl zu nennen.
Ein praktischer Zeitplan für ein OEM-Ladegerätprojekt
Zu Planungszwecken kann ein neues kundenspezifisches Ladegerät in vier große Phasen unterteilt werden.
Phase 1 – Produktdefinition
Spezifikation → Machbarkeit → Kosten → Designrichtung
Das Ziel besteht darin, sicherzustellen, dass alle mit dem Produkt einverstanden sind, bevor die technischen Investitionen steigen.
Phase 2 – Technische Entwicklung
Elektrisches Design → Mechanisches Design → Prototyp → Debugging
Hier beginnt das physische Produkt Gestalt anzunehmen.
Phase 3 – Validierung und Zertifizierung
DVT → Zuverlässigkeit → Zertifizierung → Technische Korrekturen
In dieser Phase wird bestimmt, ob das Design für die kommerzielle Produktion bereit ist.
Phase 4 – Produktionseinführung
Werkzeugbau → PVT → Produktionsvorbereitung → Massenproduktion
An diesem Punkt ändert sich die Frage von: „Können wir es schaffen?“zu: „Können wir es konsequent schaffen?“
Diese Unterscheidung ist für die professionelle Herstellung von Ladegeräten von grundlegender Bedeutung.
Abschließende Gedanken: Planen Sie die Entwicklung des Ladegeräts vom Startdatum an rückwärts
Wenn Sie ein Ladegerät für die Einführung eines neuen Produkts kaufen, ist es am sichersten, nicht beim Hersteller nach der kürzestmöglichen Entwicklungszeit zu fragen.Beginnen Sie stattdessen mit dem Startdatum und arbeiten Sie sich rückwärts vor.
Bestimmen Sie:
1. Wann muss die Zertifizierung abgeschlossen sein?
2. Wann muss eine TVT genehmigt werden?
3. Wann muss die Endprobe eingefroren werden?
4. Wann muss die Werkzeugbereitstellung abgeschlossen sein?
5. Wann muss PVT beginnen?
6. Wann muss mit der Massenproduktion begonnen werden?
Sobald diese Daten klar sind, wird der Entwicklungsplan viel einfacher zu verwalten.
Für eine einfache Anpassung kann der Prozess relativ kurz sein.
Für ein völlig neues 65-W-, 100-W-, 140-W- oder 240-W-Ladegerät sollte jedoch genügend Zeit für die ordnungsgemäße Entwicklung, Validierung und Zertifizierung eingeräumt werden.Ein Ladegerät, das zwei Wochen früher auf den Markt kommt, aber später ein Redesign erfordert, ist kein wirklich schnelleres Projekt.
Das bessere Ziel ist: Entwickeln Sie das richtige Produkt, validieren Sie es ordnungsgemäß und machen Sie den Übergang zur Massenproduktion vorhersehbar.
Das unterscheidet einen zuverlässigen OEM-Ladegeräthersteller von einem Lieferanten, der lediglich versucht, einen Auftrag zu gewinnen.
FAQ: Entwicklung kundenspezifischer Ladegeräte
F1: Wie lange dauert die Entwicklung eines maßgeschneiderten Ladegeräts?
Dies hängt vom Grad der Anpassung ab.Einfache Markenänderungen können viel schneller durchgeführt werden als ein komplett neues Ladegerät, einschließlich PCB-Design, Gehäuseentwicklung, DVT, Zertifizierung und PVT.
F2: Wie lange dauert die Entwicklung eines 65-W-Ladegeräts?
Ein neues 65-W-Ladegerät erfordert im Allgemeinen mehr Entwicklung und Validierung als ein einfaches 20- bis 25-W-Ladegerät, insbesondere wenn GaN, PPS, mehrere Anschlüsse oder ein kundenspezifisches Gehäuse im Spiel sind.
F3: Ist die Entwicklung eines maßgeschneiderten GaN-Ladegeräts schwieriger?
Es kann sein.Die GaN-Technologie ermöglicht eine höhere Leistungsdichte, aber Wärmemanagement, Komponentenauswahl, PCB-Layout und Zuverlässigkeit erfordern noch eine sorgfältige Entwicklung.
F4: Kann eine bestehende Ladegerätplattform die Entwicklungszeit verkürzen?
Ja.Wenn Sie von einer bewährten Plattform ausgehen, kann der Engineering-Aufwand reduziert werden, wenn die vorhandene elektrische Architektur bereits die meisten Anforderungen des Kunden erfüllt.
F5: Verlängert die Zertifizierung die Entwicklungszeit für Ladegeräte?
Ja.Zertifizierungstests können Zeit in Anspruch nehmen, insbesondere wenn das Produkt nach dem Test technische Änderungen erfordert.
F6: Was ist der Unterschied zwischen der Entwicklung von OEM- und ODM-Ladegeräten?
Die OEM-Entwicklung folgt im Allgemeinen den Spezifikationen und Markenanforderungen des Kunden, während ODM in der Regel von einem bestehenden Produkt oder einer Technologieplattform eines Herstellers ausgeht, die an den Kunden angepasst wird.
F7: Wann sollte eine Zertifizierung in Betracht gezogen werden?
Zertifizierungsanforderungen sollten in der ersten Produktdefinitionsphase identifiziert werden, bevor das endgültige elektrische und mechanische Design eingefroren wird.
F8: Warum benötigt ein Hochleistungsladegerät mehr Validierung?
Ladegeräte mit höherer Leistung arbeiten im Allgemeinen mit größerer Leistungsdichte und thermischer Belastung.Dies erhöht die Bedeutung der Komponentenauswahl, des Wärmemanagements, der Sicherheit und der Langzeitprüfung.
F9: Was ist DVT bei der Entwicklung von Ladegeräten?
DVT steht für Design Validation Testing.Es überprüft, ob das Ladegerätdesign vor der Massenproduktion seine elektrischen, thermischen, mechanischen, sicherheitstechnischen und anderen vorgesehenen Anforderungen erfüllt.
F10: Was ist PVT bei der Herstellung von Ladegeräten?
PVT steht für Production Validation Testing.Es bestätigt, dass das genehmigte Ladegerätdesign konsistent unter Verwendung des vorgesehenen Herstellungsprozesses hergestellt werden kann.
F11: Was sollte ich einen Ladegerätehersteller fragen, bevor ich eine OEM-Bestellung erteile?
Fragen Sie nach den Forschungs- und Entwicklungskapazitäten, den vorhandenen Plattformen, dem Prototypenprozess, der DVT, der Zertifizierungsunterstützung, den Werkzeugen, der PVT, der Produktionsqualitätskontrolle und den Erfahrungen mit ähnlichen Ladeleistungsniveaus.
F12: Kann ZONSAN kundenspezifische Ladegeräte entwickeln?
Ja.ZONSAN bietet Ladegeräte-OEM/ODM-Entwicklung an und stellt Produkte in einem Leistungsbereich von 5 W bis 240 W her, die verschiedene USB-Ladegeräte, GaN-Ladegeräte und Hochleistungsladelösungen abdecken.
Bewertet von:Zonsan R&D Team – Luke und Michael
Technische Bewertung:Lade- und Stromversorgungslösungen
Zuletzt bewertet:[26. August 2026]
