So funktioniert die Optimierung des USB-C-PD-Protokolls bei der Entwicklung von Ladegeräten

Wie funktioniert das PD-Protokoll-Tuning?
Normalerweise beginnt ein Ladetechniker nicht damit, die Spannungswerte willkürlich zu ändern.Der Prozess beginnt mit den Produktanforderungen.
Produktziel: 65-W-USB-C-PD-Ladegerät
Portkonfiguration: 1 × USB-C
Zielgeräte: Smartphones + Tablets + Laptops
Erforderliche Protokolle: PD + PPS
Zielmärkte: Europa / Korea / Nordamerika

Von dort aus muss das Ingenieurteam Folgendes bestimmen:
• Welche PD-Profile sind erforderlich?
• Welcher Controller soll verwendet werden?
• Welche Leistungsstufe ist geeignet?
• Welche Komponenten werden benötigt?
• Wie viel thermischer Spielraum wird benötigt?
• Welche Schutzfunktionen sind erforderlich
• Welche Zertifizierungsanforderungen gelten?
Erst dann wird das Protokoll-Tuning Teil des eigentlichen Entwicklungsprozesses.

Schritt 1: Definieren Sie die Zielleistungsprofile
Bevor das Protokoll optimiert wird, müssen Ingenieure wissen, was das Ladegerät liefern soll.
Nehmen Sie als Beispiel ein 45-W-Ladegerät. Das Produkt muss möglicherweise Folgendes unterstützen: 5 V, 9 V, 12 V, 15 V, 20 V, PPS oder AVS.
Bei einem anderen 45-W-Ladegerät gelten jedoch möglicherweise andere Anforderungen.Der Unterschied kann vom Zielgerät herrühren.

Ein Ladegerät, das hauptsächlich für Smartphones entwickelt wurde, benötigt nicht unbedingt die gleiche Energiestrategie wie ein Ladegerät, das für Laptops entwickelt wurde.Aus diesem Grund sollte ein professioneller Hersteller von kundenspezifischen PD-Ladegeräten mit der beabsichtigten Anwendung beginnen und nicht zunächst eine generische „45-W-PD-Lösung“ auswählen.

Schritt 2: Wählen Sie den PD-Controller und die Energiearchitektur aus
Das Protokoll funktioniert nicht unabhängig von der Stromversorgung.Der PD-Controller muss mit der tatsächlichen Leistungsarchitektur des Ladegeräts zusammenarbeiten.
Ein vereinfachtes Ladegerät kann Folgendes enthalten:
• AC-Eingangsstufe, Gleichrichtung, Leistungsschaltstufe, Transformator.
• Sekundärseitige Gleichrichtung, Ausgangsfilterung, PD-Controller, USB-C-Schnittstelle, Schutzschaltungen.
Die genaue Architektur variiert.Wichtig ist, dass PD-Regler und Leistungsstufe zusammenarbeiten müssen.

Wenn das Protokoll eine höhere Spannung anfordert, die Leistungsstufe jedoch nicht richtig reagieren kann, verhält sich das Ladegerät nicht wie vorgesehen.Deshalb ist die PD-Entwicklung nicht einfach eine Softwareaufgabe.
Es ist ein systemtechnische Aufgabe.

Schritt 3: Konfigurieren Sie die Energieprofile
Sobald die Architektur ausgewählt ist, müssen die verfügbaren PD-Profile konfiguriert werden.Acharger könnte Werbung machen für:

Die Wattzahl ist nur ein Teil der Spezifikation.

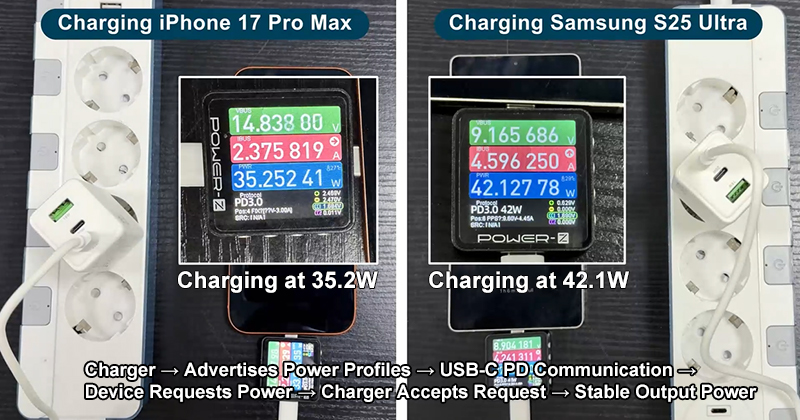

Schritt 4: Testen Sie den Verhandlungsprozess
Sobald die Profile konfiguriert sind, müssen Ingenieure die Kommunikation zwischen Ladegerät und Gerät testen.Hier kommt der Laborausrüstung eine besondere Bedeutung zu.
Ingenieure können Folgendes überwachen: PD-Meldungen;Angeforderte Spannung;Angeforderter Strom;Tatsächliche Ausgangsspannung;Tatsächlicher Ausgangsstrom;Zeitpunkt der Verhandlungen;Änderungen laden;Schutzreaktion.
Das Ziel besteht nicht nur darin, zu sehen, ob das Gerät mit dem Laden beginnt.Ziel ist es zu verstehen wie sich das Ladegerät während des gesamten Ladevorgangs verhält.

Zum Beispiel:
👉Was passiert, wenn ein Laptop angeschlossen ist?
👉Was passiert, wenn die Belastung plötzlich zunimmt?
👉Was passiert, wenn das Gerät seine angeforderte Leistung ändert?
👉Was passiert, wenn das Kabel getrennt wird?
👉Was passiert, wenn ein anderes Gerät an einen zweiten Port angeschlossen wird?
Dies sind die Fragen, die bei der technischen Validierung wichtig sind.

Schritt 5: Testen Sie verschiedene Geräte
Ein Ladegerät, das den Test mit einem bestimmten Gerät bestanden hat, kann bei Verwendung mit einem anderen Gerät eine andere Leistung erbringen.Aus diesem Grund sollte sich ein anspruchsvolles Ladegerät-Entwicklungsprojekt nicht ausschließlich auf ein einzelnes Mobiltelefon- oder Laptop-Modell zum Testen verlassen.

Ein Entwicklungsteam kann verschiedene Gerätekategorien testen:
Smartphones;Verschiedene Hersteller können ein unterschiedliches Ladeverhalten haben.
Tabletten;Sie fordern möglicherweise unterschiedliche Leistungsstufen von Telefonen an.
Laptops;PD-Verhandlungen mit höherer Leistung werden viel wichtiger.
Naben und Zubehör;Für einige USB-C-Zubehörteile gelten eigene Anforderungen an die Stromversorgung.
Powerbanks;Die Laderichtung und das Leistungsverhalten können eine weitere Ebene der Komplexität hinzufügen.

Das Ziel besteht nicht nur darin, zu überprüfen, ob das Ladegerät mit einem bestimmten Gerät ordnungsgemäß funktioniert, sondern auch darin, eine gleichbleibende Leistung über den vorgesehenen Anwendungsbereich des Produkts hinweg sicherzustellen.
* Erfahren Sie mehr darüber, wie neue Ladegeräteprodukte vom Design zur Massenproduktion gelangen.

Warum die Entwicklung eines 65-W-PD-Ladegeräts komplizierter ist, als es aussieht
65 W ist eine weit verbreitete Nennleistung, aber das bedeutet nicht, dass der Entwicklungsprozess einfach ist.65-W-Ladegeräte müssen normalerweise die folgenden Geräte laden: Smartphones, Tablets, Ultrabooks, Business-Laptops, tragbare Monitore, andere USB-C-Geräte.

Eine Kompakte 65W Ladegerät muss außerdem die Wärme in einem relativ kleinen Gehäuse verwalten.Dadurch entstehen gleich mehrere technische Herausforderungen: Leistungsdichte. Wärmemanagement. PD-Verhandlung. Komponentenauswahl. EMI/EMV. Sicherheit. Mechanisches Design. Zertifizierung.

Ein Hersteller verfügt möglicherweise bereits über eine bewährte 65-W-Plattform, was die Entwicklung erheblich vereinfachen kann.Wünscht der Kunde aber ein komplett neues Gehäuse, kleinere Abmessungen oder eine andere Anschlusskonfiguration, kann der Engineering-Aufwand schnell ansteigen.
ZONSAN listet derzeit mehrere 65-W-GaN-Konfigurationen auf, darunter 1C1A-, 2C- und 2C+1A-Designs, und zeigt, wie der gleiche Nennleistungspegel durch verschiedene Produktarchitekturen implementiert werden kann.

PD-Tuning für ein 100-W-Ladegerät
Das gleiche Prinzip gilt für 100-W-Ladegeräte, aber der technische Spielraum wird wichtiger.Erwägen Sie ein 100-W-Multiport-Ladegerät.
Das Produkt kann Folgendes enthalten:
USB-C1: Maximal 100 W
USB-C2: 30 W oder eine andere zugewiesene Leistung
USB-A: 18W oder 30W
Sobald mehrere Anschlüsse gleichzeitig verwendet werden, behält das Ladegerät nicht mehr eine einzelne, feste 100-W-Leistung bei;Dann ist eine Leistungsverteilungsstrategie erforderlich.

Beispielsweise gibt ein ZONSAN 100W 3C1A-Tischladegerät unterschiedliche Ausgangskapazitäten und kombinierte Leistungszuweisungen für die Anschlüsse an, je nachdem, welche Anschlüsse verwendet werden.
Hier geht es um die Optimierung des PD-Protokolls und Leistungszuteilungslogik beginnen sich zu überschneiden.

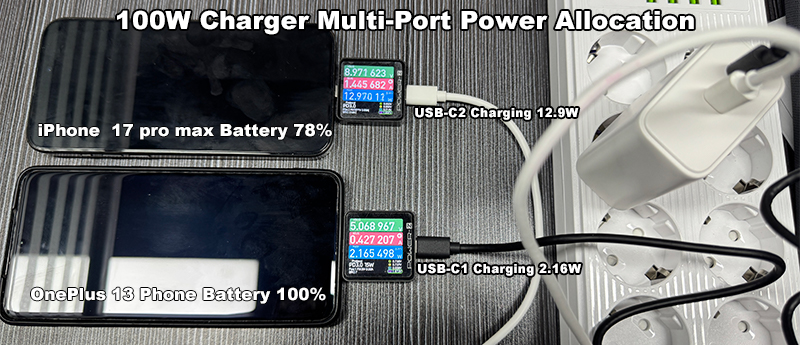

Was passiert, wenn zwei Geräte verbunden sind?
Angenommen, es gibt ein 100-W-Ladegerät mit zwei USB-C-Anschlüssen und ein Laptop ist an den C1-Anschluss angeschlossen.Der Laptop fordert eine Hochleistungsausgangskonfiguration an und anschließend wird ein Mobiltelefon an den C2-Port angeschlossen.Zu diesem Zeitpunkt muss das Ladegerät beide Lasten gleichzeitig verwalten.

Die Frage wird: Wie soll die verfügbare Leistung aufgeteilt werden?
Mögliche Strategien sind:
• Vorrang vor C1
• Festes Maximum für C2
• Dynamische Leistungsverteilung
• Reduzierte Leistung auf C1
• Neuverhandlung, nachdem das zweite Gerät eine Verbindung hergestellt hat
Die richtige Lösung hängt von den spezifischen Produktspezifikationen ab;Es gibt kein einheitliches, universelles „bestes“ Zuteilungsschema.Bei kommerziellen Ladegeräten muss die Leistung jedoch vorhersehbar sein.
Ein Benutzer sollte nicht jedes Mal zufällige Ladeunterbrechungen sehen, wenn ein anderes Gerät angeschlossen wird.

Warum das Multi-Port-PD-Tuning weitere Tests erfordert
Single-Port-Ladegeräte sind relativ einfach zu verstehen, da sie nur einen Hauptausgangspfad haben.Multi-Port-Ladegeräte hingegen bieten ein breiteres Spektrum an möglichen Betriebszuständen.

Zum Beispiel: nur USB-C1 / nur USB-C2 / nur USB-A / C1 + C2 / C1 + A / C2 + A / C1 + C2 + A
Jede Kombination kann eine andere Stromverteilung erzeugen.

Bei einem 100-W- oder 140-W-Ladegerät kann dies zu einer wichtigen Validierungsaufgabe werden.Aus diesem Grund sollte eine Produktspezifikation beides klar definieren: Single-Port-Ausgang und Kombinierter Port-Ausgang.
Eine vage Aussage wie „100 W Gesamtleistung“ sagt dem Käufer nicht genug.

PD und PPS: Was ist der Unterschied?
PD und PPS sind eng miteinander verbunden, aber sie sind nicht dasselbe.
USB PD bietet definierte Stromversorgungsprofile.
PPS – Programmable Power Supply – ermöglicht eine flexiblere Spannungsanpassung innerhalb der unterstützten Bereiche.
Dies kann für kompatible Smartphones und andere Geräte nützlich sein, da das Ladegerät die Ausgangsspannung präziser anpassen kann, anstatt sich nur auf feste Spannungsschritte zu verlassen.

Ein Ladegerät kann je nach Design einen PPS-Bereich wie 3,3 V–11 V oder 3,3 V–21 V unterstützen.
Dies ist einer der Gründe, warum viele moderne Schnellladegeräte mit PD + PPS werben, statt nur mit PD.
Für einen Ladegerätehersteller bedeutet die Unterstützung von PPS auch, dass die Leistungsstufe und das Steuerungssystem ordnungsgemäß auf sich ändernde Spannungs-/Stromanforderungen reagieren müssen.

Benötigt jedes 65-W-Ladegerät PPS?
Nein. Die Antwort hängt vom Zielmarkt und den Zielgeräten ab.
Wenn das Produkt für ein bestimmtes Kundensegment konzipiert ist, das von PPS profitiert, kann dies eine wichtige Anforderung sein (Samsung-Geräte).Das Hinzufügen aller möglichen Protokolle zu einem Ladegerät macht es jedoch nicht automatisch besser.

Ein besserer technischer Ansatz ist: Definieren Sie zuerst die Zielgeräte und dann die erforderlichen Protokolle.
Nicht: Fügen Sie jedes verfügbare Protokoll hinzu und hoffen Sie, dass es sich verkauft.

Was passiert, wenn die PD-Verhandlung scheitert?
Hier kommt es auf den Schutz des Ladegeräts und das Rückfallverhalten an.Ein Ladegerät sollte nicht einfach aufhören zu funktionieren, weil ein angeschlossenes Gerät nicht das erwartete Profil aushandelt.
Abhängig vom Systemdesign kann das Ladegerät auf einen niedrigeren oder Standardausgangszustand zurückfallen.

Ingenieure müssen Situationen berücksichtigen wie: Nicht unterstütztes Gerät, ungültige Anfrage, Kabelproblem, plötzliche Laständerung, Überstrom, Übertemperatur, Kurzschluss, Gerätetrennung.
Das Ladegerät sollte kontrolliert reagieren.

Dies ist besonders wichtig für Produkte, die für den internationalen B2B-Vertrieb bestimmt sind.Ein Ladegerät, das auf mehreren Märkten verkauft wird, kann an Tausende verschiedene Kombinationen von Geräten und Kabeln angeschlossen werden.
Das unterscheidet sich stark vom Testen eines Referenzgeräts in einem Labor.

Warum das Kabel beim PD-Testen wichtig ist
Ein weit verbreitetes Missverständnis besteht darin, sich ausschließlich auf das Ladegerät selbst zu konzentrieren.Das Kabel ist auch Teil des Ladesystems.
Beim USB-C-Ladevorgang mit höherer Leistung kann sich die Stromstärke des Kabels auf die verfügbare Ladeleistung auswirken.Aus diesem Grund muss ein Entwicklungsteam für Ladegeräte möglicherweise verschiedene Kabel testen, anstatt davon auszugehen, dass sich jedes USB-C-Kabel gleich verhält.

Bei Produkten mit höherer Leistung muss das Ingenieurteam möglicherweise auch die Kabelkennzeichnung und die Strombelastbarkeit als Teil des Gesamtsystems berücksichtigen.
Wenn Sie also ein 65-W-USB-C-PD-Ladegerät oder ein 100-W-GaN-PD-Ladegerät entwickeln, sollte der Testplan das Ladegerät, das Kabel und das Zielgerät zusammen umfassen.
* 3A, 5A und 6A Ladekabel

Die Abstimmung des PD-Protokolls ist ein iterativer Prozess
Eines der größten Missverständnisse bei der Entwicklung von Ladegeräten ist die Vorstellung, dass Ingenieure die PD-Profile einmal konfigurieren und die Arbeit erledigt ist.
Die tatsächliche Entwicklung ist in der Regel iterativer.Eine vereinfachte Entwicklungsschleife kann wie folgt aussehen:
Erstkonfiguration des PD → Prototypentest → Gerätekompatibilitätstest → Lasttest
↓
Validierung ← Nachtest ← Technische Anpassung ← Schutztest ← Thermische Tests

Dieser Zyklus kann sich mehrmals wiederholen.Manchmal ist das Problem nicht wirklich das PD-Protokoll.
Es kann sein: Reaktion der Leistungsstufe;Bauteiltoleranz;Thermische Begrenzung;Kabelverhalten;PCB-Layout;EMI-Problem;Firmware/Konfiguration;Schutzschwelle.Aus diesem Grund sollte das PD-Tuning von einem Ingenieurteam durchgeführt werden, das das gesamte Ladegerät versteht, und die Protokollkonfiguration nicht als isolierte Aufgabe behandeln.

Was sollte ein Käufer eines Ladegeräts die Fabrik zum Thema PD fragen?
Wenn Sie ein kundenspezifisches Ladegerät beschaffen, müssen Sie nicht unbedingt jede PD-Meldung verstehen.
Aber Sie sollten praktische Fragen stellen.
1. Welche PD-Profile unterstützt das Ladegerät?
2. Unterstützt es PPS?
3. Welche Geräte wurden getestet?
4. Was passiert, wenn mehrere Ports verwendet werden?
5. Wie wird die Leistung verteilt?
6. Was passiert, wenn sich die Last ändert?
7. Welche Kabelanforderungen gelten?
8. Wurde die endgültige Konfiguration validiert?
9. Sind die PD-Parameter während der Entwicklung anpassbar?
10. Kann das Werk benutzerdefinierte PD-Anforderungen unterstützen?
Diese Fragen verraten Ihnen viel mehr über die technischen Fähigkeiten eines Herstellers als nur die Frage: „Stellen Sie PD-Ladegeräte her?“

Was zeichnet einen guten Hersteller von PD-Ladegeräten aus?
Eine leistungsfähige Fabrik für USB-C-PD-Ladegeräte sollte nicht nur wissen, wie man ein Ladegerät herstellt.
Es sollte die Interaktion zwischen Folgendem verstehen:
• PD-Protokoll, Leistungselektronik, thermisches Design, PCB-Layout, USB-C-Schnittstelle, Schutz, Zertifizierung, Massenproduktion.
Dies ist besonders wichtig für kundenspezifische Produkte.Eine Fabrik kann möglicherweise ein Standard-20-W-Ladegerät effizient herstellen.Das bedeutet nicht automatisch, dass ein stabiles 100-W-PD-Ladegerät mit mehreren Anschlüssen entwickelt werden kann.

Die technische Herausforderung ändert sich mit der Leistungsstufe und der Produktarchitektur.Die aktuelle Produktpalette von ZONSAN reicht von 5 W bis 240 W und umfasst USB-C PD, GaN (Erfahren Sie mehr über GaN 1, GaN 2 und GaN 3), QC- und PPS-Lösungen und liefern ein nützliches Beispiel dafür, warum die Entwicklungsfähigkeit von Ladegeräten mehr als eine einzelne Leistungskategorie abdecken muss.

PD 3.0 vs. PD 3.1: Welche Änderungen für die Ladegeräteentwicklung?
Für Käufer von Ladegeräten ist es am einfachsten, den Unterschied zu verstehen, wenn sie sich die Leistungsfähigkeit ansehen.
USB PD 3.1 erweiterte die USB-C-Stromversorgung über das bisherige 100-W-Niveau hinaus und führte den erweiterten Leistungsbereich ein EPR.Laut USB-IF ermöglicht PD 3.1 USB-C-Power-Delivery-Anwendungen bis zu 240 W mit festen Spannungspegeln von 28 V, 36 V und 48 V für Anwendungen mit höherer Leistung.

Dadurch ändern sich die technischen Anforderungen an Hochleistungsladegeräte.Ein 65-W-Ladegerät und ein 140-W-Ladegerät verwenden möglicherweise beide USB-C PD, aber die Stromversorgungsarchitektur, die thermischen Anforderungen, Kabelaspekte und die Validierungsarbeit sind nicht dieselben.
Für einen Hersteller von PD-Ladegeräten ist diese Unterscheidung von Beginn des Projekts an wichtig.
* PD3.0 vs. PD3.1 vs. PD3.2 (AVS): Die Zukunft des USB-C-Ladens

Was ist EPR in USB PD 3.1?
EPR steht für Extended Power Range.Vor PD 3.1 war die USB-C-PD-Stromversorgung im Allgemeinen mit dem 100-W-Bereich verbunden.
PD 3.1 erweiterte die Spezifikation auf höhere Leistungsstufen.Die USB-IF Die Spezifikation beschreibt neue feste Spannungsniveaus von: 28 V, 36 V, 48 V, die jeweils bis zu 140 W, 180 W und 240 W unterstützen können.

Dies ist einer der Gründe, warum Sie jetzt Produkte sehen, die wie folgt beschrieben werden:
👉140W PD 3.1 Ladegerät
👉180-W-USB-C-Ladegerät
👉240-W-USB-C-PD-Ladegerät
👉PD 3.1 GaN-Ladegerät
Eine höhere Zahl auf dem Produktetikett bedeutet jedoch nicht automatisch, dass es sich um ein besseres Ladegerät handelt.Das komplette elektrische und thermische Design ist immer noch wichtig.

Was sind PDO und APDO?
Diese beiden Begriffe tauchen häufig in technischen Diskussionen über Parkinson auf.
gU bedeutet Leistungsdatenobjekt.Es beschreibt eine Leistungsfähigkeit oder einen Betriebszustand, den das Ladegerät anzeigen kann.
Ein Ladegerät kann mehrere Optionen mit fester Stromversorgung anbieten.Zum Beispiel: 5V, 9V, 12V, 15V, 20V.Abhängig von der Implementierung können auch EPR-Profile mit höherer Spannung verfügbar sein.

APDO, oder Erweitertes Leistungsdatenobjekt, ist mit flexibleren Stromversorgungsmodi, einschließlich PPS, verbunden.Dies gibt kompatiblen Geräten mehr Flexibilität bei der Anforderung von Spannung und Strom.

Für Ladegeräte-Ingenieure sind diese Objekte nicht nur technische Terminologie.Sie bestimmen, was das Ladegerät dem angeschlossenen Gerät mitteilt, das es tatsächlich liefern kann.

Wie sich PPS-Tuning von festen PD-Profilen unterscheidet
Stellen Sie sich zwei Ladegeräte vor.
Ladegerät A — Es bietet feste Optionen: 5V → 9V → 12V → 15V → 20V
Ladegerät B — Es unterstützt auch PPS.
Ein kompatibles Gerät kann eine einstellbare Spannung innerhalb des unterstützten PPS-Bereichs anfordern.Dadurch kann die Leistungsabgabe flexibler gestaltet werden.
PPS bedeutet jedoch nicht, dass das Ladegerät unbegrenzt jede Spannung oder jeden Strom ausgeben kann.

Der PPS-Bereich wird durch die tatsächliche Implementierung des Ladegeräts definiert.Ein Produkt kann beispielsweise Folgendes angeben: PPS: 3,3–11 V / 5 A
während ein anderes Ladegerät möglicherweise eine andere Reichweite unterstützt.Aus diesem Grund sollte sich ein Käufer die tatsächliche PPS-Spezifikation ansehen und nicht nur die Worte sehen: „PD + PPS.“

Warum PPS für die Schnellladekompatibilität wichtig ist
Viele moderne Smartphones nutzen Ladesysteme, die von PPS profitieren.Das bedeutet, dass ein Ladegerät, das hauptsächlich für Smartphones entwickelt wurde, möglicherweise andere Protokollanforderungen hat als ein Ladegerät, das hauptsächlich für Laptops entwickelt wurde.
Für einen Hersteller von 45-W-Ladegeräten könnte das technische Ziel beispielsweise wie folgt lauten: USB-C PD + PPS + kompakte Größe + Smartphone-Kompatibilität.
Ein 65-W-Laptop-Ladegerät hat möglicherweise eine andere Priorität: USB-C PD + PPS + 20-V-Ausgang + Dauerlast + thermische Stabilität.
Beide Produkte können als „Schnellladegeräte“ bezeichnet werden, die technischen Ziele sind jedoch unterschiedlich.

Häufige PD-Verhandlungsprobleme (mein elektronisches Gerät wird nicht aufgeladen)
Nicht jedes PD-Problem hat die gleiche Ursache.Zu den häufigsten Problemen gehören:
1. Das Gerät lässt sich nicht schnell aufladen. Mögliche Ursachen sind:
• Nicht unterstütztes PD-Profil
• PPS-Nichtübereinstimmung
• Kabelbegrenzung
• Gerätespezifisches Ladeverhalten
• Falsche Konfiguration

2. Der Ladevorgang startet und stoppt. Mögliche Ursachen können sein:
• Schutzauslösung
• Thermische Begrenzung
• Instabile Stromumwandlung
• Falsches Verhandlungsverhalten
• Kabel- oder Steckerprobleme

3. Ein Gerät funktioniert, ein anderes jedoch nicht
Dies ist ein klassisches Kompatibilitätsproblem.Ein Ladegerät kann bei einem Laptop einwandfrei funktionieren, bei einem anderen verhält es sich jedoch anders.
Aus diesem Grund sollten Kompatibilitätstests mehrere Zielgeräte abdecken.

4. Multi-Port-Aufladung reduziert die Leistung unerwartet
Dies könnte einfach die beabsichtigte Strategie zur Machtteilung sein.
Bei diesem Problem handelt es sich nicht unbedingt um einen Defekt.Entscheidend ist, ob dieses Verhalten den veröffentlichten Spezifikationen entspricht.

5. PPS funktioniert nicht wie erwartet
Das Ladegerät wirbt möglicherweise für PPS, das angeschlossene Gerät verwendet es jedoch möglicherweise nicht.
Das Gerät muss außerdem den erforderlichen PPS-Bereich unterstützen.Auch hier bedeutet „unterstützt PPS“ nicht, dass jedes Gerät PPS verwendet.

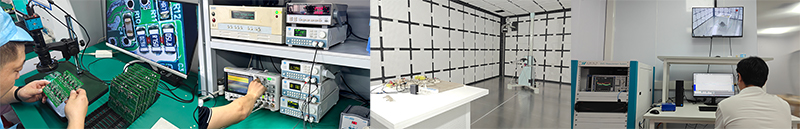

Wie eine Fabrik die PD-Kompatibilität testet
Ein professioneller Entwicklungsprozess verwendet normalerweise mehr als einen USB-Leistungsmesser.Für eine tiefergehende Fehlersuche können Ingenieure dedizierte USB-PD-Protokollanalyse- und Compliance-Geräte verwenden.
USB-IF bietet derzeit dedizierte USB-Typ-C- und Power-Delivery-Testressourcen, einschließlich Protokoll-, Physical-Layer- und Stromversorgungstests.Zu den aktuellen Compliance-Ressourcen gehören auch EPR-fähige Testlösungen.

Der interne technische Test einer PD-Ladegerätfabrik kann Folgendes umfassen:
Protokolltest — Überprüfen Sie die Kommunikation und Verhandlung.
Belastungstest — Legen Sie kontrollierte Lasten auf unterschiedliche Leistungsniveaus an.
Kompatibilitätstest — Verbinden Sie verschiedene Telefone, Tablets, Laptops und Zubehör.
Thermischer Test — Beobachten Sie die Temperatur unter Dauerlast.
Schutztest — Überprüfen Sie ungewöhnliche Bedingungen.
Multi-Port-Test — Testen Sie jede wichtige Portkombination.
Ziel ist es, Probleme vor der Zertifizierung und Massenproduktion zu finden.

Die PD-Konformität unterscheidet sich von werksinternen Tests
Diese Unterscheidung ist für B2B-Käufer wichtig.
Das Werk führt möglicherweise eine interne technische Überprüfung durch, dies bedeutet jedoch nicht automatisch, dass das Produkt die formelle USB-IF-Konformitätsprüfung bestanden hat.
USB-IF unterhält eine spezielle Power Delivery Compliance Test Specification und genehmigte Testlösungen.Die Dokumentenbibliothek umfasst derzeit die USB PD Revision 3.2-Spezifikation und eine PD-Konformitätstestspezifikation für das dritte Quartal 2026.

Wenn Sie also einen Lieferanten bewerten, fragen Sie: Welche internen Tests haben Sie durchgeführt?und separat: Welche formalen Zertifizierungen oder Konformitätstests gelten für das Endprodukt?
Das sind zwei verschiedene Fragen.

Entwicklung von PD 3.1 PD3.2 und 140-W-Ladegeräten
Ein 140-W-Ladegerät ist ein gutes Beispiel dafür, warum Protokollabstimmung und Leistungselektronik gemeinsam entwickelt werden müssen.
ZONSAN listet derzeit ein 140-W-PD-3.1-GaN-Ladegerät mit USB-C-Ausgängen auf, die 20 V/5 A und ein 28 V/5 A-Profil sowie PPS bis zu 21 V/5 A unterstützen.Das Produkt spezifiziert außerdem mehrere Stromversorgungskonfigurationen mit kombinierten Anschlüssen.

Das ist wichtig, denn das Produkt lautet nicht einfach: „140 W Leistung“.
Es handelt sich um ein komplettes System, das Folgendes umfasst: PD 3.1 / PD3.2, EPR, PPS, GaN-Stromumwandlung, Wärmemanagement, Multi-Port-Stromzuweisung und Schutz.
Das ist der Grad an technischen Details, den Käufer bei der Beschaffung eines Hochleistungsladegeräts erwarten sollten.

Warum sich 140 W von 100 W unterscheiden
Ein 140-W-Ladegerät kann ein höheres EPR-Spannungsprofil verwenden.USB-IF definiert 28 V als einen der festen EPR-Spannungspegel für bis zu 140 W.

Bei der Suche nach einem Hersteller von 140-W-Ladegeräten lohnt es sich zu prüfen, ob der Lieferant über echte Erfahrung in der Entwicklung von PD 3.1-Produkten mit hoher Leistung verfügt;Eine Fabrik, die hauptsächlich 20-W-Telefonladegeräte herstellt, verfügt möglicherweise nicht über die gleiche technische Erfahrung.
Ebenso sollte man beim Kauf solcher Produkte auf E-Commerce-Plattformen prüfen, ob sie tatsächlich eine Ladeleistung von 140 W liefern (ein 140-W-GaN-Ladegerät zum Preis von 15 US-Dollar – die Leistungsangabe ist im Wesentlichen gefälscht).

Was sollte ein B2B-Käufer in eine Ausschreibung für ein PD-Ladegerät aufnehmen?
Eine gute Ausschreibung erleichtert das technische Gespräch erheblich.
Anstatt zu schreiben: „Bitte geben Sie ein 100-W-PD-Ladegerät an.“
Geben Sie weitere Informationen an.Zum Beispiel:
Produkt: 100-W-GaN-USB-C-Ladegerät
Anschlüsse: 2C1A
Leistung: 100 W insgesamt
Protokolle: PD + PPS
Zielgeräte: Laptop + Smartphone + Tablet + mobile USB-Geräte
Stecker: EU / UK / US / KR
Zielmarkt: Europa / Großbritannien / USA / BR / Korea
Zertifizierung: CE / RoHS / CB / UKCA / ANATEL / KC / FCC
Farbe (Gehäuse oder USB-Anschluss): Schwarz, Weiß und Zoll
Logo: Ja
Verpackung: Individuell
Mindestbestellmenge: 1.000 Stück oder mehr
Dadurch erhält das Werk genügend Informationen, um festzustellen, ob eine bestehende ODM-Plattform geeignet ist oder ob eine neue OEM-Entwicklung erforderlich ist.

ZONSAN beschreibt sich selbst als einen auf Ladegeräte spezialisierten Hersteller OEM/ODM-Entwicklung(17 Jahre Erfahrung) und listet Ladegeräte im Bereich von 5 W bis 240 W auf, einschließlich PD-, PPS-, GaN- und PD 3.1/PD3.2 AVS-Produkte mit höherer Leistung.
Für einen B2B-Käufer ist diese Art von Erfahrung im Leistungsbereich nützlicher, wenn sie durch tatsächliche Engineering- und Validierungskapazitäten unterstützt wird.

So bewerten Sie ein 65-W-, 100-W- oder 140-W-PD-Ladegerät ab Werk
Ein einfacher Vergleich kann helfen.

Dies ist keine Zertifizierungscheckliste.Es ist einfach eine praktische Möglichkeit, über die Komplexität der Technik nachzudenken.

Letzte Erkenntnis: Beim PD-Tuning geht es um das Verhalten, nicht nur um die Wattzahl
Eine Ladegerätspezifikation kann lauten: 65 W, 100 W oder 140 W.Aber die Zahl allein erzählt nur einen Teil der Geschichte.
Ein gutes USB-C PD-Ladegerät muss sich korrekt verhalten, wenn:
• Ein Gerät stellt eine Verbindung her
• Ein Gerät fordert Strom an
• Die angeforderte Leistung ändert sich
• Ein anderes Gerät ist angeschlossen
• Die Last ändert sich plötzlich
• Das Ladegerät wird heiß
• Ein Kabel wurde entfernt
• Eine Schutzbedingung tritt ein
Genau darum geht es beim PD-Protokoll-Tuning.

Bei einfachen Ladegeräten könnte dieser Vorgang relativ einfach sein.Bei kundenspezifischen 65-W-PD-Ladegeräten, 100-W-GaN-Ladegeräten oder 140-W-PD-3.1-Ladegeräten ist das Protokoll jedoch Teil eines viel größeren technischen Systems.

Das beste Ergebnis wird erzielt, wenn PD-Controller, Leistungsstufe, thermisches Design, Firmware/Konfiguration, USB-C-Schnittstelle und Schutzsystem gemeinsam entwickelt und validiert werden.Und für einen B2B-Käufer ist dies eine der nützlichsten Möglichkeiten, einen Hersteller von kundenspezifischen Ladegeräten zu bewerten.
Fragen Sie nicht nur: „Wie viel Watt?“Fragen Sie: „Wie verhält sich das Ladegerät?“
Diese Frage führt normalerweise zu einem viel besseren Produkt.

FAQ: PD-Protokolloptimierung bei der Entwicklung kundenspezifischer Ladegeräte
F1: Was ist PD-Protokoll-Tuning?
Beim PD-Protokoll-Tuning handelt es sich um den technischen Prozess der Konfiguration und Validierung, wie ein USB-C-Ladegerät seine Leistungsfähigkeit ankündigt, mit Geräten verhandelt und auf sich ändernde Leistungsanforderungen reagiert.

F2: Lädt ein 100-W-Ladegerät einen Laptop immer mit 100 W?
Nein. Das angeschlossene Gerät bestimmt, wie viel Strom es im Rahmen der vom Ladegerät unterstützten Möglichkeiten benötigt.

F3: Was ist der Unterschied zwischen PD 3.0 und PD 3.1?
PD 3.1 erweiterte die USB-Stromversorgung durch EPR auf Anwendungen mit höherer Leistung und ermöglichte USB-C-PD-Anwendungen mit bis zu 240 W.

F4: Was ist EPR?
EPR bedeutet Extended Power Range.Es handelt sich um den leistungsstärkeren Bereich, der mit USB PD 3.1 eingeführt wurde.

F5: Was ist PPS?
PPS steht für Programmable Power Supply.Damit können kompatible Geräte eine einstellbare Spannung innerhalb des vom Ladegerät unterstützten PPS-Bereichs anfordern.

F6: Unterstützt jedes PD-Ladegerät PPS?
Nein. PPS ist eine zusätzliche Funktion und sollte in der Produktspezifikation separat aufgeführt werden.

F7: Können PD-Parameter angepasst werden?
Abhängig von der Controller- und Ladegerät-Architektur können PD-Parameter häufig während der Entwicklung konfiguriert werden.Die verfügbaren Optionen hängen von der jeweiligen Plattform ab.

F8: Warum erfordert das Laden über mehrere Anschlüsse mehr PD-Tests?
Denn das Ladegerät muss unterschiedliche Lasten und Leistungsanforderungen gleichzeitig bewältigen.Jede Portkombination kann einen anderen Betriebszustand erzeugen.

F9: Benötigt ein 140-W-Ladegerät PD 3.1?
Ein 140-W-USB-C-Ladegerät mit dem höheren EPR-Leistungsbereich würde eine entsprechende PD 3.1-Implementierung erfordern.USB-IF definiert 28 V als EPR-Festspannungspegel, der Anwendungen bis zu 140 W unterstützt.

F10: Wie soll ich einen PD-Ladegerät-Hersteller auswählen?
Schauen Sie sich die tatsächlichen PD-Entwicklungserfahrungen, Protokolltests, Gerätekompatibilität, Wärmetechnik, Zertifizierungsunterstützung, Multi-Port-Stromzuweisung und Massenproduktionsfähigkeit an – nicht nur die beworbene Wattzahl.

F11: Kann eine Fabrik ein 65-W- oder 100-W-PD-Ladegerät anpassen?
Ja, abhängig von der vorhandenen Plattform und den erforderlichen Änderungen.Ein Hersteller kann eine bestehende ODM-Plattform anpassen oder eine individuellere OEM-Lösung entwickeln.

F12: Kann ZONSAN Hochleistungs-PD-Ladegeräte entwickeln?
ZONSAN listet derzeit Ladegeräte von 5 W bis 240 W auf und umfasst PD-, PPS-, GaN-, PD 3.1-, PD3.2- und AVS-Produkte in seinem Sortiment.


Gutachter von: Zonsan-Verkaufsteam und Ingenieure – Emma und Michael
Datum der letzten Überprüfung: [01. September 2026]
