Wie IKT-Tests die PCB-Zuverlässigkeit bei der Herstellung von USB-C-Ladegeräten sicherstellen
Schnelle Antwort
ICT (In-Circuit Testing) ist eine automatisierte elektrische Testmethode, mit der die Leistung von Leiterplatten während der Elektronikfertigung überprüft wird.Bei der Produktion von USB-C-Ladegeräten prüft ICT elektrische Verbindungen, Komponentenwerte, Stromkreiskontinuität und mögliche Montagefehler, bevor die Produkte zur Endmontage und Funktionsprüfung gelangen.
Wichtige Erkenntnisse
• ICT überprüft die elektrische Integrität von Leiterplattenbaugruppen.
• Es erkennt versteckte Mängel, die durch eine visuelle Inspektion nicht erkannt werden können.
• ICT arbeitet mit AOI, FCT und Alterungstests zusammen, um ein vollständiges Qualitätskontrollsystem zu schaffen.
• Professionelle Ladegerätehersteller nutzen IKT-Daten, um die Produktionskonsistenz zu verbessern.
• IKT ist besonders wichtig für kompakte Hochleistungsladegeräte mit komplexen PCB-Designs.
Einführung
Moderne USB-C-Ladegeräte werden kleiner, schneller und intelligenter.

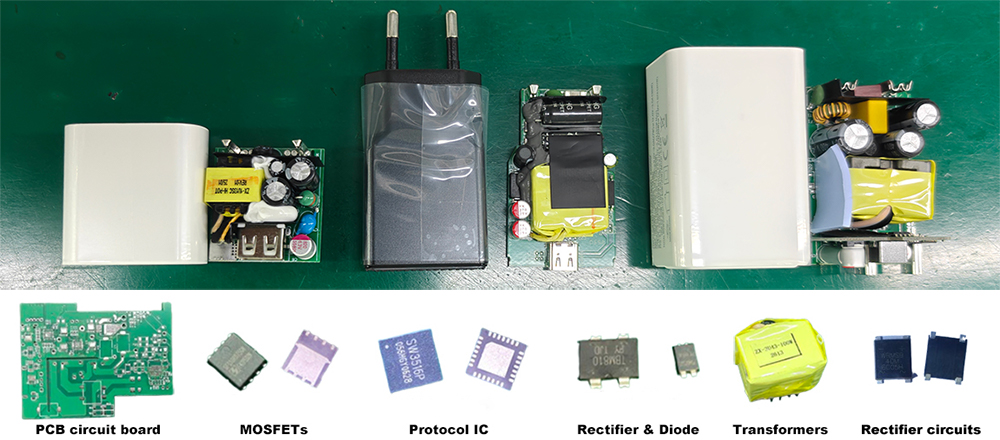

Ein kompaktes GaN-Ladegerät kann Folgendes enthalten:
• Stromumwandlungsschaltungen
• USB-PD-Controller
• Schutz-ICs
• Schaltende MOSFETs
• Rückkopplungskreise
• Kommunikationskomponenten
• Mehrere Spannungsregelungsstufen
Von außen mag das Endprodukt einfach aussehen.
Doch im Inneren des Ladegeräts müssen Hunderte elektrische Verbindungen präzise zusammenarbeiten.
Eine Leiterplatte kann optisch perfekt aussehen und dennoch versteckte elektrische Probleme enthalten.
Zum Beispiel:
• Eine Lötstelle sieht zwar akzeptabel aus, hat aber eine schlechte elektrische Verbindung.
• Ein Widerstand ist möglicherweise richtig installiert, hat aber den falschen Wert.
• Ein Leitungspfad kann eine versteckte offene Verbindung enthalten.
• Bei der Montage kann ein Bauteil beschädigt werden.
Diese Probleme können nicht immer allein durch eine visuelle Inspektion erkannt werden.
Hier kommt In-Circuit-Testing (ICT) eine entscheidende Bedeutung zu.
ICT bietet Herstellern ein tieferes Verständnis der elektrischen Leistung von Leiterplatten, bevor die Platine Teil eines fertigen Ladegeräts wird.
Für OEM- und ODM-Kunden bedeutet dies weniger versteckte Mängel, höhere Zuverlässigkeit und bessere Produktionskonsistenz.
In-Circuit-Testing ist eine automatisierte elektrische Inspektionsmethode, die einzelne Schaltkreise und Komponenten auf einer Leiterplattenbaugruppe bewertet.
Im Gegensatz zu AOI, bei dem hauptsächlich das physische Erscheinungsbild überprüft wird, misst ICT elektrische Eigenschaften.

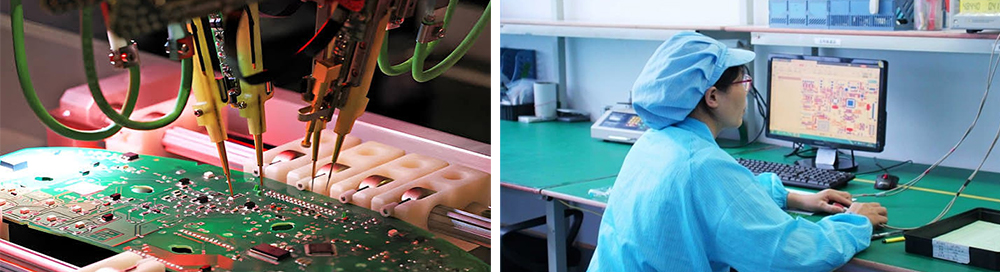

Beim ICT-Testen wird eine speziell entwickelte Vorrichtung mit bestimmten Testpunkten auf der Leiterplatte verbunden.
Das System legt dann elektrische Signale an und misst die Reaktionen verschiedener Teile des Stromkreises.
Abhängig vom Produktdesign kann ICT Folgendes bewerten:
• Widerstandswerte
• Kapazitätswerte
• Komponentenpräsenz
• Kontinuität des Stromkreises
• Kurzschlüsse
• Offene Stromkreise
• Diodeneigenschaften
• Bestimmte Halbleiterfunktionen
Das Ziel ist einfach:
Stellen Sie sicher, dass die Platine gemäß dem ursprünglichen Design elektrisch montiert wurde.
Warum USB-C-Ladegeräte IKT-Tests benötigen
Nicht alle elektronischen Produkte erfordern das gleiche Maß an Inspektion.
Allerdings sind moderne Schnellladegeräte deutlich komplexer geworden.
Ein herkömmlicher Low-Power-Adapter kann relativ einfache Schaltkreise enthalten.
Ein modernes 65-W-, 100-W- oder 140-W-GaN-Ladegerät erfordert eine viel höhere Integration.
Zum Beispiel:
Ein PD-Ladegerät muss korrekt mit angeschlossenen Geräten kommunizieren.
Eine Power-Management-Schaltung muss unterschiedliche Ausgangsspannungen regeln.
Schutzsysteme müssen unter anormalen Bedingungen korrekt reagieren.
Kleine elektrische Fehler können Folgendes beeinträchtigen:
• Ladestabilität
• Energieeffizienz
• Gerätekompatibilität
• Langfristige Zuverlässigkeit
IKT hilft dabei, diese Probleme zu erkennen, bevor das Ladegerät die endgültige Produktionsphase erreicht.
Wo IKT in den Herstellungsprozess von Ladegeräten passt
Bei der professionellen Herstellung von Ladegeräten kommen mehrere Prüfebenen zum Einsatz.
Jeder Test hat einen anderen Zweck.
Ein typischer Qualitätskontrollprozess kann Folgendes umfassen:
1. SPI-Inspektion
Überprüft die Qualität des Lotpastendrucks vor der Bauteilplatzierung.
2. SMT-Montage
Komponenten werden präzise auf der Leiterplatte platziert.
3. Reflow-Löten
Komponenten werden durch Löten dauerhaft verbunden.
4. AOI-Inspektion
Prüft sichtbare Montagequalität:
• Komponentenplatzierung
• Lötverbindungen
• Fehlende Teile
5. IKT-Tests
Überprüft die elektrische Integrität:
• Stromkreisverbindungen
• Komponentenwerte
• Elektrische Eigenschaften
6. Funktionstest (FCT)
Überprüft den tatsächlichen Ladegerätbetrieb.
7. Sicherheitsprüfung
Einschließlich:
• Hi-Pot-Test
• Erdungsüberprüfung
• Leckstrommessung
8. Alterungstests
Simuliert den Langzeitbetrieb.
Dieser mehrschichtige Ansatz verhindert, dass Hersteller sich auf eine einzige Inspektionsmethode verlassen müssen.
Stattdessen befasst sich jede Phase mit einem anderen potenziellen Risiko.
Welche Mängel kann IKT erkennen?
Einer der größten Vorteile der IKT ist ihre Fähigkeit, versteckte elektrische Probleme zu erkennen.
Zu den häufigen durch IKT erkennbaren Mängeln gehören:
Ausfälle bei offenem Stromkreis
Ein offener Stromkreis entsteht, wenn eine elektrische Verbindung unterbrochen wird.
Mögliche Ursachen sind:
• Schlechtes Löten
• Beschädigte Leiterplattenspuren
• Probleme mit der Komponentenverbindung
Obwohl die Leiterplatte normal aussieht, kann der elektrische Strom nicht richtig fließen.
IKT kann diese Probleme schnell erkennen.
Kurzschlussprobleme
Kurzschlüsse treten auf, wenn zwischen elektrischen Pfaden unbeabsichtigte Verbindungen bestehen.
Sie können Folgendes verursachen:
• Unnormaler Stromfluss
• Bauteilschaden
• Sicherheitsrisiken
IKT-Tests helfen dabei, diese Probleme zu erkennen, bevor die fertigen Produkte mit Strom versorgt werden.
Falsche Komponentenwerte
Eine Komponente ist möglicherweise physisch korrekt installiert, weist jedoch die falsche Spezifikation auf.
Beispiele:
• Falscher Widerstandswert
• Falsche Kondensatorleistung
• Falsche Komponentenplatzierung
Diese Fehler können die Ladeleistung und -effizienz beeinträchtigen.
Warum IKT-Daten für die Verbesserung der Fertigung wichtig sind
IKT ist nicht nur eine Pass/Fail-Prüfung.
Die beim Testen generierten Daten liefern wertvolle Informationen über die Produktionsqualität.
Ingenieurteams können Folgendes analysieren:
• Ausfallhäufigkeit
• Fehlerkategorien
• Unterschiede in den Produktionslinien
• Komponentenbezogene Probleme
Zum Beispiel:
Wenn derselbe Widerstandswertfehler wiederholt auftritt, können Ingenieure Folgendes untersuchen:
• Genauigkeit der Komponentenzuführung
• Lieferantenprobleme
• SMT-Programmierfehler
Dadurch wird IKT von einem einfachen Inspektionsschritt zu einem kontinuierlichen Verbesserungstool.
Warum IKT-Gerätedesign wichtig ist
Wenn Menschen zum ersten Mal von In-Circuit-Tests hören, konzentrieren sie sich oft auf die Testsoftware oder Messgeräte.Eines der kritischsten Elemente der IKT ist jedoch etwas weitaus weniger Sichtbares – die Testvorrichtung.

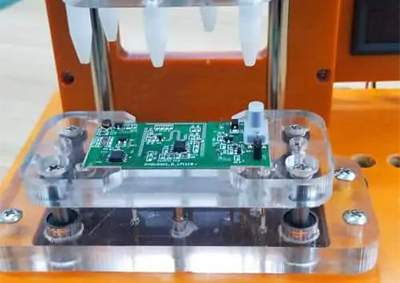

Eine ICT-Vorrichtung ist eine maßgeschneiderte Plattform, die das Testsystem mit bestimmten Punkten auf der Leiterplatte verbindet.Hunderte von Präzisionssonden, oft auch „Nagelbettsonden“ genannt, nehmen gleichzeitig Kontakt mit bestimmten Testpads auf.
Die Qualität der Vorrichtung hat direkten Einfluss auf die Qualität der Inspektion.
Wenn der Kontaktdruck inkonsistent ist oder die Sondenausrichtung ungenau ist, können die Messergebnisse unzuverlässig werden, selbst wenn die Leiterplatte selbst perfekt zusammengebaut ist.
Aus diesem Grund betrachten professionelle Ladegerätehersteller die Entwicklung von IKT-Geräten als technisches Projekt und nicht einfach als Kauf von Standardausrüstung.
Eine gut gestaltete Leuchte bietet mehrere Vorteile:
• Stabiler elektrischer Kontakt
• Schnelle Testzyklen
• Wiederholbare Messgenauigkeit
• Geringerer Wartungsaufwand
• Reduzierte Fehlausfälle während der Produktion
Bei der Herstellung von USB-C-Ladegeräten in großen Stückzahlen verbessert die Investition in hochwertige IKT-Vorrichtungen sowohl die Effizienz als auch die Produktionskonsistenz.
IKT vs. AOI vs. Funktionstests
Jede Inspektionsmethode beantwortet eine andere technische Frage.
Das Verständnis ihrer Unterschiede hilft zu erklären, warum sich professionelle Fabriken nie nur auf eine Art von Tests verlassen.
Hauptzweck der Inspektionsmethode: Erkennt
AOI (Automatisierte Optische Inspektion) Visuelle Baugruppenüberprüfung Fehlende Komponenten, falsche Platzierung, Lötfehler
ICT (In-Circuit Testing) Überprüfung der elektrischen Integrität Offene Schaltkreise, Kurzschlüsse, falsche Komponentenwerte, Durchgangsprobleme
FCT (Funktionstest) Überprüfung des Produktbetriebs. Ladeleistung, USB-PD-Kommunikation, Ausgangsstabilität, Schutzfunktionen
Stellen Sie sich das so vor:
• AOI fragt: Wurde die Leiterplatte korrekt bestückt?
• ICT fragt: Ist die Leiterplatte elektrisch korrekt?
• FCT fragt: Funktioniert das fertige Ladegerät tatsächlich wie vorgesehen?
Jede Stufe ergänzt die anderen.
Das Überspringen einer davon erhöht die Wahrscheinlichkeit, dass Fehler in spätere Produktionsphasen gelangen oder, schlimmer noch, den Kunden erreichen.
Warum IKT anspruchsvoller ist, als viele Menschen erwarten
Auf den ersten Blick scheint IKT ein unkomplizierter automatisierter Prozess zu sein.
Tatsächlich erfordert die Implementierung eines effektiven IKT-Systems beträchtliche Ingenieurserfahrung.
Für jedes Ladegerätmodell ist Folgendes erforderlich:
• Dedizierte Testpunkte im PCB-Design
• Maßgeschneiderte Vorrichtungen
• Entwicklung von Testsoftware
• Optimierung der Messparameter
• Regelmäßige Kalibrierung
Da Ladegerätdesigns immer kompakter werden, stehen den Ingenieuren weniger Testpunkte zur Verfügung.
Moderne GaN-Ladegeräte verwenden häufig mehrschichtige Leiterplatten mit dicht gepackten Komponenten, was das Design der Vorrichtungen immer komplexer macht.
Aufgrund dieser Herausforderungen arbeiten erfahrene Ingenieurteams bereits in den frühesten Entwicklungsphasen eng mit PCB-Designern zusammen, um sicherzustellen, dass das Produkt während der gesamten Massenproduktion testbar bleibt.
Die Grenzen von IKT-Tests
Obwohl IKT eine leistungsstarke Methode zur Qualitätskontrolle ist, ist sie nicht dafür ausgelegt, jede Fertigungsherausforderung zu lösen.
Das Verständnis seiner Grenzen hilft Herstellern, eine umfassendere Teststrategie zu entwickeln.
Beispielsweise kann IKT im Allgemeinen nicht Folgendes bewerten:
• Langfristige thermische Stabilität
• Aushandlung des USB Power Delivery-Protokolls
• PPS- oder AVS-Ladeverhalten
• Ladeeffizienz unter verschiedenen Lasten
• Wärmeentwicklung bei längerem Betrieb
• Produkthaltbarkeit nach Alterung
Diese Merkmale erfordern zusätzliche Bewertungen wie:
• Funktionstest (FCT)
• Hi-Pot-Tests
• Alterungstests
• Umwelttests
• Bewertung der thermischen Leistung
Professionelle Fabriken kombinieren daher mehrere Inspektionsmethoden, anstatt zu erwarten, dass die IKT alle Antworten liefert.
Wie professionelle Hersteller ein mehrschichtiges Qualitätskontrollsystem aufbauen
Eines der charakteristischen Merkmale erfahrener Ladegerätehersteller ist, dass sie sich nie auf eine einzelne Inspektionsstufe verlassen.
Stattdessen wird die Qualität während der gesamten Produktion schrittweise überprüft.
Ein typischer Qualitätsablauf könnte so aussehen:
SPI → AOI → ICT → FCT → Hi-Pot → Alterungstest → Umweltvalidierung → Endkontrolle
Jeder Prozess zielt auf unterschiedliche Risiken ab.
Zum Beispiel:
• SPI hilft, Lötpastendefekte vor der Montage zu verhindern.
• AOI identifiziert sichtbare Herstellungsfehler.
• ICT überprüft die elektrische Integrität.
• FCT bestätigt die Ladeleistung.
• Hi-Pot validiert die elektrische Sicherheit.
• Alterungstests bewerten die Langzeitstabilität.
• Umwelttests bestätigen die Zuverlässigkeit unter verschiedenen Klimabedingungen.
Diese mehrschichtige Verifizierungsstrategie verringert die Wahrscheinlichkeit, dass versteckte Mängel beim Kunden ankommen, erheblich.
Häufige Missverständnisse über IKT
Missverständnis 1: IKT kann Funktionstests ersetzen
Es kann nicht.
Eine Leiterplatte besteht möglicherweise jede elektrische Messung, verträgt den USB-PD während des eigentlichen Ladevorgangs jedoch nicht korrekt.
Funktionstests bleiben unerlässlich.
Irrtum 2: Jede Leiterplatte kann problemlos durch IKT getestet werden
Nicht unbedingt.
Moderne kompakte Ladegerätdesigns erfordern eine sorgfältige Planung beim PCB-Layout, um einen ausreichenden Zugang für Prüfspitzen zu gewährleisten.
Eine gute Testbarkeit beginnt bereits beim Produktdesign.
Irrtum 3: IKT findet nur Montageprobleme
Während Montageprobleme häufig auftreten, erkennt ICT auch falsche Komponentenwerte, versteckte elektrische Fehler und Verbindungsprobleme, die durch eine visuelle Inspektion nicht erkannt werden können.
Irrtum Nr. 4: IKT ist nur für High-End-Produkte notwendig
Da Ladetechnologien immer ausgefeilter werden, ist die elektrische Überprüfung in vielen Ladegerätkategorien wertvoll geworden – nicht nur bei Premiumprodukten.
Für Hersteller, die OEM- und ODM-Kunden beliefern, ist IKT zu einem wichtigen Bestandteil der Aufrechterhaltung einer gleichbleibenden Qualität geworden.
Letzte Gedanken
Eine visuelle Inspektion erzählt nur einen Teil der Geschichte.
Eine scheinbar einwandfreie Leiterplatte kann dennoch elektrische Defekte aufweisen, die die Ladeleistung oder die langfristige Zuverlässigkeit beeinträchtigen können.
In-Circuit-Tests schließen diese Lücke, indem sie die elektrische Integrität jeder bestückten Leiterplatte vor der Endmontage überprüfen.
Für professionelle Hersteller von USB-C-Ladegeräten ist IKT weit mehr als ein Produktionskontrollpunkt.
Es bietet technische Einblicke, unterstützt die kontinuierliche Prozessverbesserung und stärkt das Vertrauen in jedes Produkt, das das Werk verlässt.
In Kombination mit AOI, Funktionstests, Hi-Pot-Tests und Alterungstests bildet IKT einen wichtigen Bestandteil eines umfassenden Qualitätssicherungssystems, das darauf ausgelegt ist, Kunden weltweit zuverlässige Ladeprodukte zu liefern.
Weiterlesen
Häufig gestellte Fragen (FAQ)
F1: Was sind IKT-Tests bei der Herstellung von Ladegeräten?
ICT (In-Circuit Testing) überprüft die elektrische Integrität von Leiterplattenbaugruppen durch Messung der Komponentenwerte, des Stromkreisdurchgangs und der elektrischen Verbindungen vor der Endmontage.
F2: Wie unterscheidet sich IKT von AOI?
AOI prüft das physische Erscheinungsbild der Leiterplatte, während ICT ihre elektrische Leistung bewertet.
F3: Können IKT fehlerhafte Komponenten erkennen?
Ja.IKT kann falsche Komponentenwerte, offene Stromkreise, Kurzschlüsse und viele elektrische Fehler erkennen, die bei der visuellen Inspektion nicht sichtbar sind.
F4: Warum ist IKT für GaN-Ladegeräte wichtig?
GaN-Ladegeräte enthalten hochintegrierte Schaltkreise und kompakte PCB-Layouts, sodass eine genaue elektrische Überprüfung für die Aufrechterhaltung einer gleichbleibenden Produktqualität unerlässlich ist.
F5: Benötigt jedes Ladegerät IKT?
Die Teststrategie hängt vom Produktdesign, dem Produktionsvolumen und den Kundenanforderungen ab.Viele professionelle Hersteller integrieren IKT in ihren standardmäßigen Qualitätskontrollprozess für komplexe Ladegeräte.
F6: Können IKT Funktionstests ersetzen?
Nein. ICT überprüft die elektrische Integrität, während Funktionstests bestätigen, dass das fertige Ladegerät im tatsächlichen Betrieb ordnungsgemäß funktioniert.
F7: Welche Ausrüstung ist für IKT erforderlich?
Ein IKT-System umfasst typischerweise einen programmierbaren Tester, eine kundenspezifische Vorrichtung, Präzisionssonden, Messsoftware und technische Unterstützung für die Vorrichtungs- und Programmentwicklung.
F8: Wie verbessert IKT die Fertigungsqualität?
IKT erkennt versteckte elektrische Defekte frühzeitig, reduziert nachgelagerte Ausfälle, verbessert die Produktionskonsistenz und liefert wertvolle Daten für eine kontinuierliche Prozessverbesserung.
Empfohlen
• Warum die AOI-Inspektion für die Herstellung moderner USB-C-Ladegeräte unerlässlich ist.↗
• Umwelttests für USB-C-Netzteile: Wie professionelle Hersteller die Zuverlässigkeit unter realen Bedingungen überprüfen.↗
• Hi-Pot-Tests für USB-C-Ladegeräte verstehen: Wie professionelle Hersteller die elektrische Sicherheit vor dem Versand überprüfen.↗
• IPC-Standards für die Elektronikfertigung.↗
• IEEE – Ressourcen für Elektroniktests und -messungen.↗
