Hi-Pot-Tests für USB-C-Ladegeräte verstehen: Wie professionelle Hersteller die elektrische Sicherheit vor dem Versand überprüfen
Schnelle Antwort
Ein Hi-Pot-Test (Hochpotentialtest) ist ein elektrischer Sicherheitstest, der die Isolierung zwischen dem primären Hochspannungskreis eines Ladegeräts und seinem sekundären Niederspannungsausgang überprüft.Durch das Anlegen einer kontrollierten Hochspannung über einen bestimmten Zeitraum können Hersteller sicherstellen, dass kein gefährlicher Leckstrom über die Isolationsbarriere fließt.Hi-Pot-Tests sind ein wesentlicher Bestandteil der elektrischen Sicherheitsüberprüfung vor dem Versand von USB-C- und GaN-Ladegeräten.
Wichtige Erkenntnisse
• Hi-Pot-Tests überprüfen die Isolationssicherheit, nicht die Ladeleistung.
• Jedes isolierte USB-C-Ladegerät sollte vor dem Versand eine elektrische Isolationsprüfung bestehen.
• Das Bestehen eines Funktionstests garantiert nicht, dass ein Ladegerät einen Hi-Pot-Test besteht.
• Professionelle Hersteller integrieren Hi-Pot-Tests in ihren Produktionsqualitätskontrollprozess.
• Hi-Pot-Tests unterstützen die Einhaltung internationaler Sicherheitsstandards wie IEC 62368-1.
Einführung
Stellen Sie sich vor, Sie stecken ein Ladegerät in eine Steckdose.
Auf einer Seite des Ladegeräts befindet sich Netzstrom – normalerweise 100 V bis 240 V Wechselstrom.
Auf der anderen Seite befindet sich ein USB-C-Anschluss, der nur 5 V, 9 V, 15 V oder 20 V Gleichstrom an Ihr Telefon oder Laptop liefert.
Zwischen diesen beiden Welten liegt eines der wichtigsten Sicherheitssysteme im gesamten Ladegerät:
Elektrische Isolierung.
Die meisten Benutzer denken nie darüber nach, da es unter normalen Bedingungen geräuschlos im Hintergrund arbeitet.
Aus technischer Sicht ist diese Isolationsbarriere jedoch von entscheidender Bedeutung.
Bei einem Ausfall könnte gefährliche Spannung an den USB-Ausgang gelangen und eine ernsthafte elektrische Gefahr darstellen.
Aus diesem Grund führen professionelle Ladegerätehersteller Hi-Pot-Tests durch, bevor die Produkte das Werk verlassen.
Im Gegensatz zu Funktionstests, die überprüfen, ob ein Ladegerät Strom liefern kann, beantworten Hi-Pot-Tests eine andere Frage:
Kann die Isolierung Hochspannung ohne elektrischen Ausfall sicher standhalten?
Für Ingenieure ist diese Unterscheidung von grundlegender Bedeutung.
Ein Ladegerät, das einwandfrei lädt, aber die Isolationsprüfung nicht besteht, kann nicht als sicheres Produkt angesehen werden.
Was bedeutet „Hi-Pot“?
Hi-Pot ist die Abkürzung für Hohes Potenzial.
Der Name bezieht sich auf das Anlegen einer Spannung, die deutlich über der normalen Betriebsspannung des Ladegeräts liegt, um die Integrität seines Isolationssystems zu überprüfen.
Während des Tests legen spezielle Geräte eine kontrollierte Hochspannung zwischen isolierten Teilen des Stromkreises an.
Bei ordnungsgemäßer Auslegung und Herstellung der Isolierung sollte nur ein äußerst geringer Leckstrom fließen.
Wenn die Isolierung beschädigt, verunreinigt oder unzureichend ist, erkennt der Tester eine übermäßige Leckage oder einen Stromausfall, was zum Ausfall des Produkts führt.
Wichtig ist, dass das Ziel nicht darin besteht, das Produkt so lange zu belasten, bis es ausfällt.
Stattdessen bestätigt der Test, dass die Isolierung unter kontrollierten Bedingungen einen ausreichenden Sicherheitsspielraum bietet.
Warum Funktionstests nicht ausreichen
Ein Ladegerät kann jede Funktionsprüfung während der Produktion erfolgreich abschließen.
Möglicherweise wird die USB-Stromversorgung korrekt ausgehandelt.
Es kann eine stabile Spannung liefern.
Bei Alterungstests kann es sogar stundenlang laufen.
Doch keine dieser Auswertungen misst direkt die elektrische Isolierung.
Aus diesem Grund dienen Funktionstests und Hi-Pot-Tests unterschiedlichen Zwecken.
| Funktionstests | Hi-Pot-Test |
| Überprüft die Ladeleistung | Überprüft die elektrische Isolierung |
| Bestätigt die Spannungs- und Stromausgabe | Bestätigt die Isolationssicherheit |
| Überprüft Kommunikationsprotokolle | Überprüft den Leckstrom |
| Bewertet das Betriebsverhalten | Bewertet die Isolationsintegrität |
Beides ist unerlässlich.
Man bestätigt, dass das Ladegerät funktioniert.
Der andere bestätigt, dass es elektrisch sicher bleibt.

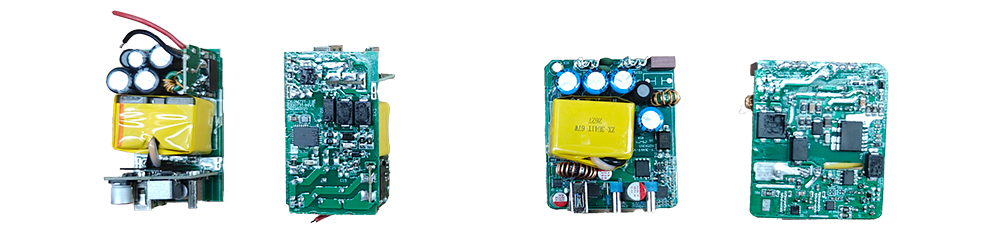

Die Isolationsbarriere in einem Ladegerät
Eines der wichtigsten Designmerkmale eines isolierten USB-C-Ladegeräts ist die Trennung zwischen Primärkreis und Sekundärkreis.
Die Primärseite wird direkt an das Wechselstromnetz angeschlossen.
Die Sekundärseite Versorgt angeschlossene Geräte mit sicherem Niederspannungs-Gleichstrom.
Als zentrale Komponente dient der Transformator zur galvanischen Trennung.
Der Transformator allein reicht jedoch nicht aus.
Ingenieure müssen außerdem Folgendes sorgfältig kontrollieren:
• Kriechstrecke
• Sicherheitsabstand
• PCB-Steckplatzdesign
• Isoliermaterialien
• Isolierband für Transformatoren
• Sicherheitskondensatoren
• PCB-Layout um die Isolationsbarriere herum
Zusammen bilden diese Elemente ein vollständiges Isoliersystem, das internationalen Sicherheitsanforderungen entspricht.
Wie funktioniert ein Hi-Pot-Tester?
Obwohl die zugrunde liegenden elektrischen Prinzipien ausgefeilt sind, ist der Testprozess selbst relativ einfach.
Der Hi-Pot-Tester wird an bestimmte Punkte am Ladegerät angeschlossen.
Anschließend wird über einen kontrollierten Zeitraum eine festgelegte Prüfspannung angelegt und gleichzeitig der Leckstrom kontinuierlich überwacht.
Das Gerät wertet automatisch aus, ob die gemessene Leckage innerhalb akzeptabler Grenzen bleibt.
Fließt ein zu hoher Strom, meldet das System sofort einen Fehler.
Moderne Produktionsanlagen speichern Prüfdaten auch elektronisch, sodass Hersteller rückverfolgbare Qualitätsaufzeichnungen für Produktionschargen führen können.
Die Automatisierung trägt dazu bei, die Konsistenz zu verbessern und gleichzeitig die Möglichkeit von Bedienerfehlern zu verringern.
Häufige Gründe, warum ein Ladegerät einen Hi-Pot-Test nicht bestehen kann
Ein fehlgeschlagener Hi-Pot-Test weist nicht unbedingt auf ein schlechtes Produktdesign hin.
Manchmal ist das Problem auf Fertigungsabweichungen oder Verunreinigungen während der Montage zurückzuführen.
Häufige Ursachen sind:
Unzureichender Kriech- oder Abstand
Wenn leitende Teile zu nahe beieinander angeordnet sind, genügt die Isolationsstärke möglicherweise nicht den Sicherheitsanforderungen.
Probleme mit der Transformatorisolierung
Eine unsachgemäße Isolierung zwischen den Transformatorwicklungen kann die Spannungsfestigkeit verringern.
PCB-Kontamination
Nach der Produktion verbleibende Flussmittelrückstände, Feuchtigkeit oder leitfähige Partikel können den Leckstrom erhöhen.
Montagefehler
Eine fehlerhafte Komponenteninstallation oder beschädigte Isoliermaterialien können die elektrische Isolierung beeinträchtigen.
Beschädigte Komponenten
Mechanische Schäden, die während der Herstellung oder des Transports auftreten, können gelegentlich die Isolationsleistung beeinträchtigen.
Hi-Pot-Tests unterstützen die globale Produktkonformität
Professionelle Hersteller von Ladegeräten führen in der Regel Hi-Pot-Tests im Rahmen einer umfassenderen Überprüfung der elektrischen Sicherheit durch.
Obwohl die Prüfverfahren je nach Produkttyp und Zielmarkt variieren, unterstützt die Überprüfung der Isolierung die Einhaltung international anerkannter Sicherheitsstandards.
Für OEM-Kunden, die Produkte weltweit verkaufen, trägt der Nachweis einer gleichbleibenden Isolationsqualität dazu bei, Zertifizierungsprozesse zu vereinfachen und gleichzeitig das Vertrauen bei Händlern und Endbenutzern zu stärken.
Hi-Pot-Tests tragen daher nicht nur zur werkseigenen Qualitätskontrolle, sondern auch zur langfristigen Marktakzeptanz bei.
AC Hi-Pot vs. DC Hi-Pot: Was ist der Unterschied?
Wenn es um Hi-Pot-Tests geht, sind viele OEM-Käufer überrascht, dass es mehr als eine Testmethode gibt.
Die beiden häufigsten Ansätze sind AC-Hi-Pot-Test und DC-Hi-Pot-Test.
Obwohl beide zur Überprüfung der Isolationsintegrität konzipiert sind, funktionieren sie unterschiedlich und werden auf der Grundlage von Produkteigenschaften, Produktionsanforderungen und geltenden Sicherheitsstandards ausgewählt.
AC-Hi-Pot-Test
AC Hi-Pot legt Wechselstrom mit einer bestimmten Hochspannung an.
Da es sich beim Netzstrom selbst um Wechselstrom handelt, simuliert diese Methode die realen Betriebsbedingungen besser.
Zu den Vorteilen gehören:
• Bessere Darstellung realer elektrischer Belastungen
• Effektive Erkennung von Isolationsschwächen
• In vielen Sicherheitsüberprüfungsverfahren weithin akzeptiert
Allerdings erfordert die AC-Prüfung eine leistungsstärkere Ausrüstung und führt im Allgemeinen zu einer höheren elektrischen Belastung des Produkts während der Prüfung.
DC-Hochspannungsprüfung
DC Hi-Pot verwendet Gleichstrom anstelle von Wechselstrom.
Nachdem die Isolationskapazität aufgeladen ist, stabilisiert sich der Leckstrom, was eine genaue Messung mit relativ geringerer Testleistung ermöglicht.
Zu den Vorteilen gehören:
• Geringerer Stromverbrauch
• Reduzierte Belastung empfindlicher Komponenten
• Geeignet für automatisierte Produktionsumgebungen
Da jede Methode unterschiedliche Eigenschaften aufweist, wählen Hersteller je nach Produktdesign, Kundenspezifikationen und Zertifizierungsanforderungen das geeignete Verfahren aus.
Keine der beiden Methoden ist allgemein „besser“ – die Wahl hängt von den technischen Zielen ab.
Was ist Leckstrom?
Einer der wichtigsten Werte, die während eines Hi-Pot-Tests gemessen werden, ist Leckstrom.
Dieser Begriff sorgt manchmal für Verwirrung, weil er wie ein Fehler klingt.
In Wirklichkeit ist ein sehr geringer Leckstrom völlig normal.
Jedes Isolationssystem lässt bei Hochspannung einen äußerst geringen Stromfluss zu.
Der Zweck des Hi-Pot-Testers besteht darin, festzustellen, ob die Leckage unter dem zulässigen Grenzwert bleibt.
Wenn die Leckage den angegebenen Schwellenwert überschreitet, registriert das Gerät einen Fehler.
Professionelle Ingenieure schauen nicht nur auf „Bestanden“ oder „Nicht bestanden“.
Sie überwachen auch Leckagetrends im Laufe der Zeit.
Allmähliche Änderungen der durchschnittlichen Leckagewerte über Produktionschargen hinweg können eine frühzeitige Warnung vor Herstellungsproblemen sein, lange bevor Produkte ausfallen.
Dieser datengesteuerte Ansatz unterstützt die kontinuierliche Prozessverbesserung und stärkt die Produktionskonsistenz.
Hochspannungsprüfung vs. Isolationswiderstandsprüfung
Obwohl beide die elektrische Isolierung bewerten, sind Hi-Pot-Tests und Isolationswiderstandstests (IR) nicht identisch.
Sie beantworten verschiedene technische Fragen.

Man bestätigt, dass das Ladegerät funktioniert.
Der andere bestätigt, dass es elektrisch sicher bleibt.
Die Isolationsbarriere in einem Ladegerät
Eines der wichtigsten Designmerkmale eines isolierten USB-C-Ladegeräts ist die Trennung zwischen Primärkreis und Sekundärkreis.
Die Primärseite wird direkt an das Wechselstromnetz angeschlossen.
Die Sekundärseite Versorgt angeschlossene Geräte mit sicherem Niederspannungs-Gleichstrom.
Als zentrale Komponente dient der Transformator zur galvanischen Trennung.
Der Transformator allein reicht jedoch nicht aus.
Ingenieure müssen außerdem Folgendes sorgfältig kontrollieren:
• Kriechstrecke
• Sicherheitsabstand
• PCB-Steckplatzdesign
• Isoliermaterialien
• Isolierband für Transformatoren
• Sicherheitskondensatoren
• PCB-Layout um die Isolationsbarriere herum
Zusammen bilden diese Elemente ein vollständiges Isoliersystem, das internationalen Sicherheitsanforderungen entspricht.
Wie funktioniert ein Hi-Pot-Tester?
Obwohl die zugrunde liegenden elektrischen Prinzipien ausgefeilt sind, ist der Testprozess selbst relativ einfach.
Der Hi-Pot-Tester wird an bestimmte Punkte am Ladegerät angeschlossen.
Anschließend wird über einen kontrollierten Zeitraum eine festgelegte Prüfspannung angelegt und gleichzeitig der Leckstrom kontinuierlich überwacht.
Das Gerät wertet automatisch aus, ob die gemessene Leckage innerhalb akzeptabler Grenzen bleibt.
Fließt ein zu hoher Strom, meldet das System sofort einen Fehler.
Moderne Produktionsanlagen speichern Prüfdaten auch elektronisch, sodass Hersteller rückverfolgbare Qualitätsaufzeichnungen für Produktionschargen führen können.
Die Automatisierung trägt dazu bei, die Konsistenz zu verbessern und gleichzeitig die Möglichkeit von Bedienerfehlern zu verringern.
Häufige Gründe, warum ein Ladegerät einen Hi-Pot-Test nicht bestehen kann
Ein fehlgeschlagener Hi-Pot-Test weist nicht unbedingt auf ein schlechtes Produktdesign hin.
Manchmal ist das Problem auf Fertigungsabweichungen oder Verunreinigungen während der Montage zurückzuführen.
Häufige Ursachen sind:
Unzureichender Kriech- oder Abstand
Wenn leitende Teile zu nahe beieinander angeordnet sind, genügt die Isolationsstärke möglicherweise nicht den Sicherheitsanforderungen.
Probleme mit der Transformatorisolierung
Eine unsachgemäße Isolierung zwischen den Transformatorwicklungen kann die Spannungsfestigkeit verringern.
PCB-Kontamination
Nach der Produktion verbleibende Flussmittelrückstände, Feuchtigkeit oder leitfähige Partikel können den Leckstrom erhöhen.
Montagefehler
Eine fehlerhafte Komponenteninstallation oder beschädigte Isoliermaterialien können die elektrische Isolierung beeinträchtigen.
Beschädigte Komponenten
Mechanische Schäden, die während der Herstellung oder des Transports auftreten, können gelegentlich die Isolationsleistung beeinträchtigen.
Hi-Pot-Tests unterstützen die globale Produktkonformität
Professionelle Hersteller von Ladegeräten führen in der Regel Hi-Pot-Tests im Rahmen einer umfassenderen Überprüfung der elektrischen Sicherheit durch.
Obwohl die Prüfverfahren je nach Produkttyp und Zielmarkt variieren, unterstützt die Überprüfung der Isolierung die Einhaltung international anerkannter Sicherheitsstandards.
Für OEM-Kunden, die Produkte weltweit verkaufen, trägt der Nachweis einer gleichbleibenden Isolationsqualität dazu bei, Zertifizierungsprozesse zu vereinfachen und gleichzeitig das Vertrauen bei Händlern und Endbenutzern zu stärken.
Hi-Pot-Tests tragen daher nicht nur zur werkseigenen Qualitätskontrolle, sondern auch zur langfristigen Marktakzeptanz bei.
AC Hi-Pot vs. DC Hi-Pot: Was ist der Unterschied?
Wenn es um Hi-Pot-Tests geht, sind viele OEM-Käufer überrascht, dass es mehr als eine Testmethode gibt.
Die beiden häufigsten Ansätze sind AC-Hi-Pot-Test und DC-Hi-Pot-Test.
Obwohl beide zur Überprüfung der Isolationsintegrität konzipiert sind, funktionieren sie unterschiedlich und werden auf der Grundlage von Produkteigenschaften, Produktionsanforderungen und geltenden Sicherheitsstandards ausgewählt.
AC-Hi-Pot-Test
AC Hi-Pot legt Wechselstrom mit einer bestimmten Hochspannung an.
Da es sich beim Netzstrom selbst um Wechselstrom handelt, simuliert diese Methode die realen Betriebsbedingungen besser.
Zu den Vorteilen gehören:
• Bessere Darstellung realer elektrischer Belastungen
• Effektive Erkennung von Isolationsschwächen
• In vielen Sicherheitsüberprüfungsverfahren weithin akzeptiert
Allerdings erfordert die AC-Prüfung eine leistungsstärkere Ausrüstung und führt im Allgemeinen zu einer höheren elektrischen Belastung des Produkts während der Prüfung.
DC-Hochspannungsprüfung
DC Hi-Pot verwendet Gleichstrom anstelle von Wechselstrom.
Nachdem die Isolationskapazität aufgeladen ist, stabilisiert sich der Leckstrom, was eine genaue Messung mit relativ geringerer Testleistung ermöglicht.
Zu den Vorteilen gehören:
• Geringerer Stromverbrauch
• Reduzierte Belastung empfindlicher Komponenten
• Geeignet für automatisierte Produktionsumgebungen
Da jede Methode unterschiedliche Eigenschaften aufweist, wählen Hersteller je nach Produktdesign, Kundenspezifikationen und Zertifizierungsanforderungen das geeignete Verfahren aus.
Keine der beiden Methoden ist allgemein „besser“ – die Wahl hängt von den technischen Zielen ab.
Was ist Leckstrom?
Einer der wichtigsten Werte, die während eines Hi-Pot-Tests gemessen werden, ist Leckstrom.
Dieser Begriff sorgt manchmal für Verwirrung, weil er wie ein Fehler klingt.
In Wirklichkeit ist ein sehr geringer Leckstrom völlig normal.
Jedes Isolationssystem lässt bei Hochspannung einen äußerst geringen Stromfluss zu.
Der Zweck des Hi-Pot-Testers besteht darin, festzustellen, ob die Leckage unter dem zulässigen Grenzwert bleibt.
Wenn die Leckage den angegebenen Schwellenwert überschreitet, registriert das Gerät einen Fehler.
Professionelle Ingenieure schauen nicht nur auf „Bestanden“ oder „Nicht bestanden“.
Sie überwachen auch Leckagetrends im Laufe der Zeit.
Allmähliche Änderungen der durchschnittlichen Leckagewerte über Produktionschargen hinweg können eine frühzeitige Warnung vor Herstellungsproblemen sein, lange bevor Produkte ausfallen.
Dieser datengesteuerte Ansatz unterstützt die kontinuierliche Prozessverbesserung und stärkt die Produktionskonsistenz.
Hochspannungsprüfung vs. Isolationswiderstandsprüfung
Obwohl beide die elektrische Isolierung bewerten, sind Hi-Pot-Tests und Isolationswiderstandstests (IR) nicht identisch.
Sie beantworten verschiedene technische Fragen.
| Hi-Pot-Test | Prüfung des Isolationswiderstands |
| Legt eine relativ hohe Prüfspannung an | Legt eine niedrigere DC-Prüfspannung an |
| Überprüft die Spannungsfestigkeit | Misst den Isolationswiderstand |
| Erkennt einen Isolationsausfall | Bewertet die Isolationsqualität |
| Häufig bei der Überprüfung der Produktionssicherheit | Häufig in der Wartung und technischen Analyse |
Bei der Herstellung von USB-C-Ladegeräten sind diese Tests häufig eher ergänzend als austauschbar.
Die Verwendung beider Methoden ermöglicht ein umfassenderes Verständnis der Isolationsleistung.
Wie professionelle Ladegerätefabriken Hi-Pot-Tests in die Produktion integrieren
In der modernen Fertigung werden Hi-Pot-Tests selten als isolierte Aktivität durchgeführt.
Vielmehr ist es Teil eines strukturierten Qualitätskontrollsystems in der Produktion.
Ein typischer Produktionsablauf kann Folgendes umfassen:
1. SMT-Montage
2. Funktionsprüfung der Leiterplatte
3. Produktmontage
4. Erster Funktionstest
5. Überprüfung der elektrischen Sicherheit des Hi-Pot
6. Alterungstest (Burn-In).
7. Abschließende Funktionsprüfung
8. Sichtprüfung
9. Verpackung
Durch diese Reihenfolge wird sichergestellt, dass jedes fertige Ladegerät vor dem Versand sowohl die Leistungsprüfung als auch die elektrische Sicherheitsprüfung bestanden hat.
Viele Produktionslinien integrieren automatisierte Hi-Pot-Geräte direkt in Fördersysteme.
Die Testergebnisse werden automatisch gespeichert und ermöglichen so eine vollständige Rückverfolgbarkeit der Produktion.
Tritt ein Fehler auf, kann die betroffene Einheit sofort zur technischen Analyse isoliert werden, ohne den restlichen Produktionsprozess zu unterbrechen.
Häufige Missverständnisse über Hi-Pot-Tests
Selbst erfahrene Käufer verstehen manchmal falsch, welche Rolle Hi-Pot-Tests spielen.
Mehrere Missverständnisse tauchen häufig auf.
Missverständnis 1: Das Bestehen von Hi-Pot bedeutet, dass das Ladegerät von hoher Qualität ist
Nicht unbedingt.
Hi-Pot überprüft die Sicherheit der elektrischen Isolierung.
Es werden weder die Ladeeffizienz, die thermische Leistung, die USB-PD-Kommunikation noch die Langzeitzuverlässigkeit bewertet.
In vielen anderen Bereichen bedarf ein Ladegerät noch immer einer umfassenden technischen Validierung.
Missverständnis 2: Hi-Pot-Tests können Funktionstests ersetzen
Nein.
Ein Ladegerät besteht möglicherweise die Isolationsprüfung, verhandelt die USB-Stromversorgung jedoch nicht ordnungsgemäß.
Elektrische Sicherheit und Funktionsleistung sind zwei getrennte Aspekte der Produktqualität.
Professionelle Hersteller leisten immer beides.
Irrtum 3: Nur Hochleistungsladegeräte benötigen einen Hi-Pot-Test
Falsch.
Unabhängig davon, ob ein Ladegerät eine Nennleistung von 20 W oder 140 W hat, ist die Überprüfung der elektrischen Sicherheit weiterhin unerlässlich, wenn es direkt an das Wechselstromnetz angeschlossen wird und über eine Isolationsbarriere verfügt.
Irrtum Nr. 4: Hi-Pot-Tests beschädigen das Ladegerät
Wenn die Hi-Pot-Prüfung mit geeigneter Ausrüstung und kontrollierten Prüfparametern durchgeführt wird, handelt es sich um ein Standardverifizierungsverfahren, das darauf ausgelegt ist, die Integrität der Isolierung zu bestätigen – und nicht, das Produkt zu beschädigen.
Hersteller befolgen etablierte technische Verfahren, um sicherzustellen, dass die Tests sowohl sicher als auch wiederholbar sind.
Warum Hi-Pot-Tests die technischen Fähigkeiten eines Herstellers widerspiegeln
Aus Kundensicht scheinen Hi-Pot-Tests nur ein weiterer Qualitätskontrollpunkt zu sein.
Aus technischer Sicht verrät es noch viel mehr.
Das dauerhafte Bestehen des Hi-Pot-Tests hängt von zahlreichen früheren Entscheidungen ab, darunter:
• Transformatorisolationsdesign
• Leiterplatten-Kriech- und Luftstrecken-Layout
• Materialauswahl
• Montagequalität
• Prozesssauberkeit
• Fertigungskonsistenz
Mit anderen Worten: Eine erfolgreiche Hi-Pot-Leistung ist oft das sichtbare Ergebnis disziplinierter Technik und Prozesskontrolle und nicht des Tests selbst.
Hersteller mit ausgereiften Qualitätssystemen betrachten Hi-Pot-Tests nicht einfach als Gut/Schlecht-Prüfung, sondern als Quelle von Produktionsdaten, die dazu beitragen, die Zuverlässigkeit und Sicherheit zukünftiger Produkte zu verbessern.
Letzte Gedanken
Elektrische Sicherheit ist eine der grundlegendsten Anforderungen an jedes USB-C-Ladegerät mit Wechselstromversorgung.
Während Ladegeschwindigkeit, kompakte Größe und GaN-Technologie oft die größte Aufmerksamkeit erhalten, spielen keine dieser Eigenschaften eine Rolle, wenn das Isolationssystem den Hochspannungseingang nicht zuverlässig vom Niederspannungsausgang trennen kann.
Hi-Pot-Tests bieten Herstellern eine wirksame Methode, um zu überprüfen, ob diese Isolierung intakt bleibt, bevor Produkte das Werk verlassen.
Noch wichtiger ist, dass es die Qualität der technischen Entscheidungen widerspiegelt, die während der gesamten Produktentwicklung getroffen werden – vom Transformatordesign und PCB-Layout bis hin zur Steuerung des Fertigungsprozesses.
Für OEM- und ODM-Kunden bietet das Verständnis, wie ein Lieferant an Hi-Pot-Tests herangeht, wertvolle Einblicke in sein Engagement für Produktsicherheit, Fertigungsdisziplin und langfristige Qualität.
Häufig gestellte Fragen (FAQ)
F1: Was ist ein Hi-Pot-Test?
Ein Hi-Pot-Test ist ein elektrischer Sicherheitstest, der die Isolierung zwischen dem Primär- und Sekundärkreis eines Ladegeräts durch Anlegen einer kontrollierten Hochspannung überprüft.
F2: Warum sind Hi-Pot-Tests für USB-C-Ladegeräte wichtig?
Dadurch wird sichergestellt, dass keine gefährliche Netzspannung zum Niederspannungs-USB-Ausgang gelangen kann, wodurch Benutzer und angeschlossene Geräte geschützt werden.
F3: Ist der Hi-Pot-Test dasselbe wie ein Funktionstest?
Nein. Funktionstests überprüfen die Ladeleistung, während Hi-Pot-Tests die elektrische Isolationssicherheit überprüfen.
F4: Was führt dazu, dass ein Ladegerät einen Hi-Pot-Test nicht besteht?
Mögliche Ursachen sind unzureichender Isolationsabstand, Isolationsfehler des Transformators, Leiterplattenverschmutzung, Montagefehler oder beschädigte Isoliermaterialien.
F5: Was ist Leckstrom?
Der Leckstrom ist die geringe Strommenge, die unter hoher Spannung durch die Isolierung fließt.Hi-Pot-Tests bestätigen, dass dieser Strom innerhalb sicherer Grenzen bleibt.
F6: Was ist der Unterschied zwischen AC- und DC-Hi-Pot-Tests?
AC Hi-Pot simuliert reale Betriebsbedingungen besser, während DC Hi-Pot im Allgemeinen weniger Testleistung erfordert und häufig in der automatisierten Produktion eingesetzt wird.
F7: Muss jedes Ladegerät einen Hi-Pot-Test durchführen?
Die meisten isolierten, mit Wechselstrom betriebenen USB-C-Ladegeräte erfordern im Rahmen der elektrischen Sicherheitsprüfung und Qualitätskontrolle eine Isolationsprüfung.
F8: Warum interessieren sich OEM-Käufer für Hi-Pot-Tests?
Kontinuierliche Hi-Pot-Tests zeigen, dass ein Hersteller auf elektrische Sicherheit, Produktionsqualität und die Einhaltung internationaler Standards achtet.
