Wie Ladegeräte vor dem Versand Alterungstests durchlaufen: Warum Burn-In-Tests für langfristige Zuverlässigkeit unerlässlich sind
Schnelle Antwort (Featured Snippet)
Ein Alterungstest für Ladegeräte, auch Burn-In-Test genannt, ist ein kontrollierter Validierungsprozess, bei dem fertige Ladegeräte vor dem Versand über einen längeren Zeitraum kontinuierlich unter bestimmten elektrischen Lasten betrieben werden.Der Zweck besteht darin, frühzeitige Ausfälle zu erkennen, eine stabile elektrische Leistung zu überprüfen und die allgemeine Produktzuverlässigkeit zu verbessern, bevor die Produkte den Kunden erreichen.
Wichtige Erkenntnisse
• Alterungstests dienen dazu, potenzielle frühzeitige Ausfälle vor dem Versand zu erkennen.
• Burn-in-Tests sind ein Teil der Zuverlässigkeitsüberprüfung und kein Ersatz für den technischen Entwurf.
• Professionelle Hersteller überwachen während des gesamten Tests die Ausgangsspannung, den Strom, die Temperatur und die Betriebsstabilität.
• Die Alterungsdauer variiert je nach Produktdesign, Kundenanforderungen und Qualitätsstandards.
• Gut geplante Alterungstests tragen dazu bei, Feldausfälle zu reduzieren und die Kundenzufriedenheit langfristig zu verbessern.
Einführung
Stellen Sie sich vor, Sie erhalten ein brandneues Ladegerät, das bei den ersten paar Malen einwandfrei funktioniert.
Dann, nach nur wenigen Tagen, hört der Ladevorgang plötzlich auf.
In vielen Fällen ist diese Art von Ausfall nicht auf jahrelangen Verschleiß zurückzuführen.
Stattdessen ist es auf eine versteckte Schwachstelle zurückzuführen, die bereits vorhanden war, als das Produkt das Werk verließ.
Ingenieure bezeichnen dieses Phänomen als frühes Versagen.
Obwohl diese Ausfälle nur einen kleinen Prozentsatz der Gesamtproduktion ausmachen, wirken sie sich unverhältnismäßig stark auf das Kundenerlebnis, die Garantiekosten und den Ruf der Marke aus.
Dies ist einer der Gründe, warum professionelle Ladegerätehersteller erfolgreich sind Alterungstests, auch bekannt als Einbrenntests, bevor die Produkte versendet werden.
Anstatt ein Ladegerät nur für ein paar Minuten zu testen, ermöglichen Alterungstests einen kontinuierlichen Betrieb unter kontrollierten Bedingungen über einen längeren Zeitraum.
Wenn versteckte Herstellungsfehler oder instabile Komponenten vorliegen, ist die Wahrscheinlichkeit, dass diese in dieser Phase auftreten, viel größer als nachdem das Ladegerät den Kunden erreicht hat.
Für OEM- und ODM-Hersteller ist die Alterungsprüfung daher mehr als eine Qualitätsprüfung.
Dies ist ein wichtiger Schritt zur Validierung, dass die Produktionskonsistenz den während der Produktentwicklung festgelegten technischen Standards entspricht.
Was ist ein Alterungstest?
Ein Alterungstest ist eine Zuverlässigkeitsbewertung in der Produktionsphase, die nach der Montage und Funktionsprüfung durchgeführt wird.
Fertige Ladegeräte werden an elektronische Lasten angeschlossen und unter vorgegebenen Testbedingungen kontinuierlich betrieben.
Während des Tests beobachten die Ingenieure, ob das Ladegerät einen stabilen Betrieb aufrechterhält, während sie gleichzeitig wichtige elektrische Eigenschaften überwachen.
Im Gegensatz zu einer einfachen Funktionsprüfung, die nur wenige Sekunden dauern kann, bewerten Alterungstests das Produktverhalten über einen längeren Zeitraum.
Diese Unterscheidung ist wichtig.
Manche Herstellungsfehler werden erst sichtbar, wenn sich Komponenten erwärmen, sich Materialien ausdehnen oder wiederholte Schaltzyklen auftreten.
Durch den kontinuierlichen Betrieb des Ladegeräts erhöhen Ingenieure die Wahrscheinlichkeit, diese versteckten Probleme vor dem Versand zu erkennen.
Warum wird es auch Burn-In-Test genannt?
Der Begriff Burn-in sorgt oft für Verwirrung.
Manche gehen davon aus, dass es sich um eine Überhitzung des Produkts handelt.
In Wirklichkeit beschreibt Burn-in lediglich den Betrieb elektronischer Produkte unter kontrollierten Bedingungen über einen längeren Zeitraum, um frühzeitige Ausfälle aufzudecken.
Ziel ist es, das Ladegerät nicht zu beschädigen.
Stattdessen soll überprüft werden, ob das Produkt auch nach längerem Gebrauch weiterhin normal funktioniert.
In der Elektronikfertigung werden Burn-In-Tests seit Jahrzehnten häufig für Produkte wie Netzteile, Industriesteuerungen, Kommunikationsgeräte und medizinische Geräte eingesetzt.
Moderne USB-C-Ladegeräte nutzen das gleiche Grundprinzip.
Warum Misserfolge im frühen Leben wichtig sind
Ingenieure beschreiben die Zuverlässigkeit elektronischer Produkte häufig mit der sogenannten „Badewannenkurve“.
Obwohl das genaue Fehlermuster je nach Produkt unterschiedlich ist, durchlaufen elektronische Geräte im Allgemeinen drei Phasen:
• Misserfolge im frühen Leben
• Stabile Betriebsdauer
• Verschleißausfälle
Der ersten Stufe wird bei der Herstellung besondere Aufmerksamkeit geschenkt.
Bei Produkten mit versteckten Mängeln ist die Wahrscheinlichkeit höher, dass sie kurz nach Inbetriebnahme ausfallen.
Beispiele hierfür sind:
• Schwache Lötstellen
• Unbedeutende elektronische Komponenten
• Kontamination bei der Herstellung
• Montagefehler
• Unsachgemäße Steckerinstallation
Alterungstests helfen dabei, viele dieser Probleme vor dem Versand zu erkennen und verringern so die Wahrscheinlichkeit, dass Kunden bei normalem Gebrauch auf sie stoßen.
Was passiert bei einem Alterungstest?
Obwohl sich die Verfahren von Hersteller zu Hersteller unterscheiden, umfasst ein professioneller Alterungsprozess im Allgemeinen mehrere gemeinsame Elemente.

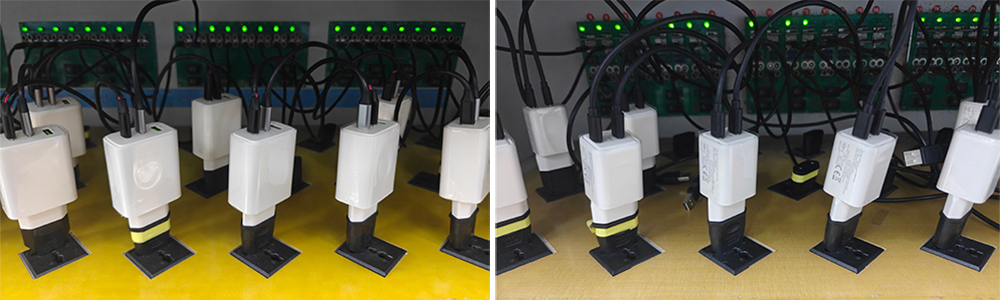

Kontinuierliche elektrische Belastung
Das Ladegerät versorgt eine elektronische Last mit Strom, die reale Ladebedingungen simuliert.
Je nach Produkt können Ingenieure Tests bei voller Nennleistung, Teillast oder mehreren Betriebsstufen durchführen.
Temperaturstabilisierung
Während das Ladegerät weiter in Betrieb ist, stabilisieren sich die Innentemperaturen allmählich.
Dadurch können Ingenieure das Verhalten nach Erreichen des thermischen Gleichgewichts und nicht nur während des Startvorgangs beobachten.
Elektrische Leistungsüberwachung
Während des Tests können wichtige Parameter beobachtet werden, darunter:
• Stabilität der Ausgangsspannung
• Konsistenz des Ausgangsstroms
• Leistungsabgabeleistung
• Verhalten der Schutzschaltung
• Temperaturtrends
Produkte, die ungewöhnliches Verhalten zeigen, werden zur weiteren Untersuchung entfernt.
Abschließende Funktionsüberprüfung
Nach Ablauf der Alterungszeit werden Ladegeräte in der Regel vor dem Verpacken einer weiteren Funktionsprüfung unterzogen.
Dies bestätigt, dass das Produkt auch nach längerem Betrieb weiterhin die Anforderungen an die elektrische Leistung erfüllt.
Wie lange sollte ein Alterungstest dauern?
Dies ist eine der Fragen, die OEM-Käufern am häufigsten stellen.
Die Antwort ist differenzierter als die einfache Festlegung einer festen Stundenzahl.
Die Alterungsdauer hängt von folgenden Faktoren ab:
• Leistungsniveau des Produkts
• Qualitätsanforderungen des Kunden
• Herstellungsstandards
• Produktionskapazität
• Produktanwendung
• Zuverlässigkeitsziele
Einige Produktionslinien führen im Rahmen der Standardfertigung relativ kurze Burn-in-Bewertungen durch.
Andere – insbesondere für industrielle oder spezielle Anwendungen – können erheblich längere Validierungszeiten erfordern.
Noch wichtiger ist, Die Testqualität ist wichtiger als die Testdauer allein.
Ein gut kontrollierter Alterungsprozess mit angemessener elektrischer Belastung, genauer Überwachung und klaren Akzeptanzkriterien bietet oft mehr Wert als eine einfache Verlängerung der Betriebszeit ohne sinnvolle Beobachtung.
Alterungstests sind nicht dasselbe wie Zuverlässigkeitstests
Ein häufiges Missverständnis besteht darin, dass das Bestehen eines Alterungstests beweist, dass ein Ladegerät äußerst zuverlässig ist.
Professionelle Ingenieure sehen die Situation anders.
Alterungstests zielen in erster Linie darauf ab Misserfolge im frühen Leben.
Die langfristige Zuverlässigkeit hängt von vielen weiteren Faktoren ab, darunter:
• Schaltungsdesign
• Wärmemanagement
• Komponentenqualität
• PCB-Layout
• Umweltvalidierung
• Prüfung der elektrischen Sicherheit
• Fertigungskonsistenz
Aus diesem Grund sollten Alterungstests als ein Element innerhalb eines umfassenden Zuverlässigkeits-Engineering-Programms und nicht als das gesamte Programm selbst betrachtet werden.

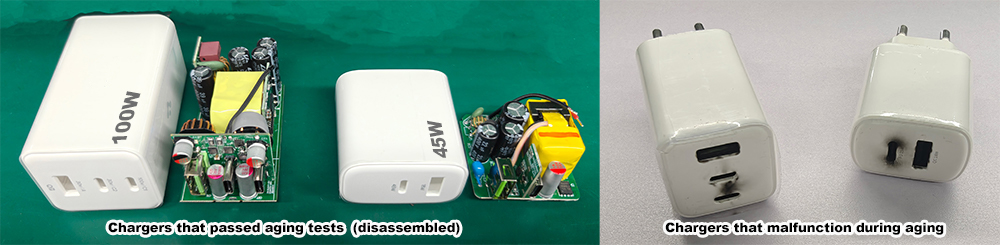

Welche Arten von Mängeln können Alterungstests aufdecken?
Einer der größten Vorteile eines Alterungstests besteht darin, dass er Probleme aufdeckt, die bei einer kurzen Funktionsprüfung möglicherweise nicht auftreten.
Ein Ladegerät kann sich normal einschalten, das richtige USB-PD-Profil aushandeln und innerhalb von Sekunden einen ersten Ausgangstest bestehen.Sobald es jedoch über einen längeren Zeitraum ununterbrochen in Betrieb ist, können versteckte Schwachstellen ans Licht kommen.
Professionelle Hersteller verwenden häufig Alterungstests, um Probleme zu erkennen wie:
Zeitweilige Probleme mit den Lötverbindungen
Eine bei der Montage akzeptabel erscheinende Lötverbindung kann nach wiederholtem Erhitzen instabil werden.
Wenn die Innentemperaturen ansteigen, kann die Wärmeausdehnung dazu führen, dass schwache Lötstellen einen intermittierenden elektrischen Kontakt entwickeln.
Diese Fehler sind bei einem kurzen Produktionstest oft schwer zu erkennen, treten aber im Dauerbetrieb deutlich deutlicher zutage.
Komponenteninstabilität
Elektronische Bauteile aller Lieferanten unterliegen Fertigungstoleranzen.
Gelegentlich kann es vorkommen, dass eine Komponente im kalten Zustand ordnungsgemäß funktioniert, nach Erreichen der normalen Betriebstemperatur jedoch instabil wird.
Alterungstests helfen dabei, diese frühen Ausfälle vor dem Versand zu erkennen.
Wärmebedingte Anomalien
Durch den kontinuierlichen Betrieb kann das Ladegerät ein thermisches Gleichgewicht erreichen.
An diesem Punkt können Ingenieure überprüfen, ob die Temperaturen stabil bleiben und keine unerwarteten Hotspots im Produktinneren auftreten.
Ein abnormales thermisches Verhalten kann auf folgende Probleme hinweisen:
• Transformatorleistung
• PCB-Layout
• Komponentenplatzierung
• Wärmeschnittstellenmaterialien
• Gehäusedesign
Leistung der Schutzschaltung
Professionelle USB-C-Ladegeräte verfügen über mehrere Schutzmechanismen, darunter:
• Überstromschutz (OCP)
• Überspannungsschutz (OVP)
• Übertemperaturschutz (OTP)
• Kurzschlussschutz (SCP)
Obwohl diese Schaltkreise während der technischen Validierung überprüft werden, bieten Alterungstests eine zusätzliche Möglichkeit, zu bestätigen, dass das Ladegerät auch unter längerer Belastung normal funktioniert.

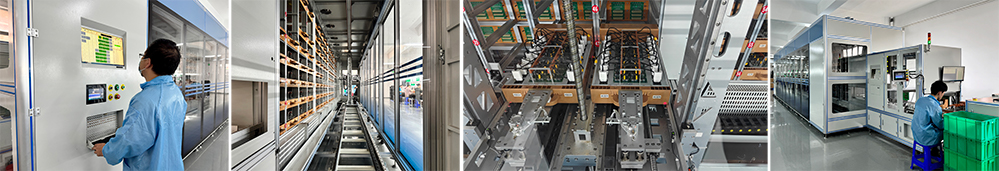

Ausrüstung für professionelle Alterungstests
Moderne Ladegerätefabriken verlassen sich auf automatisierte Geräte und nicht nur auf manuelle Überwachung.
Ein typisches Alterungstestsystem umfasst mehrere integrierte Elemente.
Elektronische Lastsysteme
Elektronische Lasten simulieren den Strombedarf realer Geräte.
Im Gegensatz zu einfachen ohmschen Lasten ermöglichen programmierbare elektronische Lasten Ingenieuren die präzise Steuerung des Ausgangsstroms und der Leistungspegel während des gesamten Tests.
Energieüberwachungsgeräte
Spannung, Strom und Leistung werden kontinuierlich überwacht, um einen stabilen Betrieb zu überprüfen.
Einige Systeme zeichnen Leistungsdaten während des gesamten Alterungszyklus automatisch auf und erleichtern so die Erkennung abnormaler Trends.
Temperaturüberwachung
Viele Produktionslinien überwachen auch die Umgebungstemperatur und in einigen Fällen kritische Produkttemperaturen.
Die Aufrechterhaltung konsistenter Testbedingungen verbessert die Wiederholbarkeit und trägt dazu bei, aussagekräftige Ergebnisse sicherzustellen.

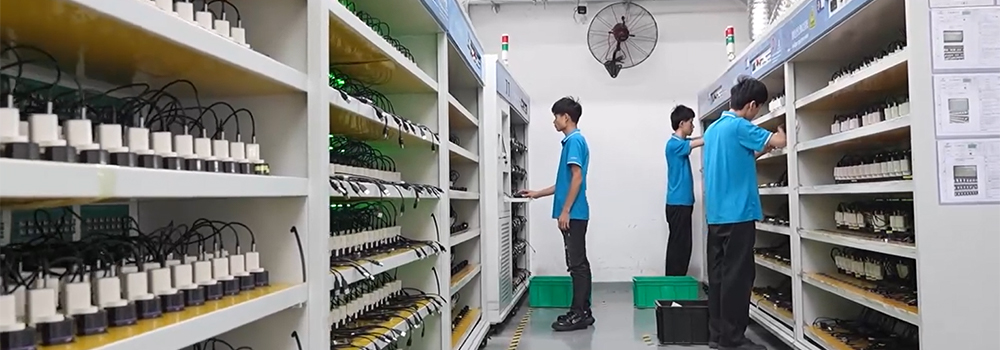

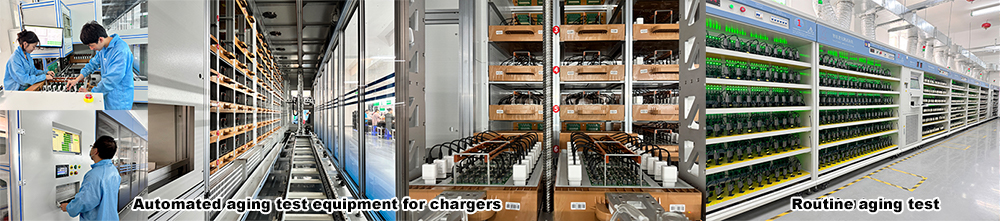

Zentralisierte Alterungsregale
Professionelle Fabriken verwenden oft dedizierte, alternde Racks, mit denen Dutzende – oder sogar Hunderte – Ladegeräte gleichzeitig getestet werden können.
Zentralisierte Systeme verbessern die Effizienz und ermöglichen es Technikern gleichzeitig, große Produktionschargen unter standardisierten Bedingungen zu überwachen.
Häufige Missverständnisse über Alterungstests
Obwohl Alterungstests in der Elektronikfertigung weit verbreitet sind, tauchen immer noch einige Missverständnisse auf.
Missverständnis 1: Längere Alterung bedeutet immer bessere Qualität
Nicht unbedingt.
Ein schlecht kontrollierter 24-Stunden-Test bietet möglicherweise weniger Wert als ein sorgfältig überwachter kürzerer Test mit geeigneten Belastungsbedingungen und klar definierten Akzeptanzkriterien.
Die Wirksamkeit eines Alterungstests hängt sowohl von seiner Dauer als auch von seiner Durchführung ab.
Missverständnis 2: Jedes Ladegerät benötigt das gleiche Alterungsverfahren
Unterschiedliche Produkte haben unterschiedliche Anforderungen.
Ein kompaktes 20-W-Ladegerät und ein 140-W-GaN-Ladegerät mit mehreren Anschlüssen arbeiten unter sehr unterschiedlichen elektrischen und thermischen Bedingungen.
Professionelle Hersteller passen ihre Teststrategien in der Regel auf der Grundlage der Produktkomplexität, des Leistungsniveaus und der Kundenanforderungen an, anstatt einen einheitlichen Prozess anzuwenden.
Missverständnis 3: Alterungstests ersetzen technische Validierung
Das tun sie nicht.
Alterungstests überprüfen die Produktionskonsistenz und helfen bei der Identifizierung frühzeitiger Ausfälle.
Die technische Validierung – einschließlich thermischer Analyse, EMV-Tests, Zuverlässigkeitsbewertung und Sicherheitsüberprüfung – muss bereits abgeschlossen sein, bevor Produkte in Produktion gehen.
Irrtum Nr. 4: Ein Produkt, das die Alterung übersteht, wird niemals versagen
Kein Herstellungsprozess kann null Fehler garantieren.
Der Zweck der Alterung besteht darin, die Wahrscheinlichkeit zu verringern, dass frühe Mängel die Kunden erreichen, und nicht darin, alle möglichen zukünftigen Ausfälle zu beseitigen.
Langfristige Zuverlässigkeit hängt immer davon ab, dass solide Technik, hochwertige Materialien und konsistente Herstellungsprozesse zusammenwirken.
Wie professionelle Hersteller einen effektiven Alterungsprozess aufbauen
Erfahrene Ladegerätehersteller betrachten die Alterung nicht als isolierten Produktionsschritt, sondern integrieren sie in ein umfassenderes Qualitätsmanagementsystem.
Ein gut konzipiertes Alterungsprogramm umfasst im Allgemeinen:
Klar definierte Teststandards
Bevor die Produktion beginnt, legen die Ingenieurteams standardisierte Testverfahren fest, die Betriebsbedingungen, Belastungsmethoden, Pass/Fail-Kriterien und die Führung von Aufzeichnungen umfassen.
Stabile Testumgebung
Die Aufrechterhaltung gleichbleibender Umgebungsbedingungen verbessert die Wiederholbarkeit der Ergebnisse und reduziert unnötige Abweichungen zwischen Produktionschargen.
Datenerfassung und Rückverfolgbarkeit
Moderne Fabriken erfassen Produktionsdaten zunehmend elektronisch.
Die Verfolgung von Alterungsergebnissen hilft Ingenieuren, langfristige Fertigungstrends zu erkennen, die Prozessfähigkeit zu bewerten und kontinuierliche Verbesserungen zu unterstützen.
Feedback in die Technik
Der vielleicht wertvollste Aspekt von Alterungstests ist das Feedback.
Wenn während der Produktion wiederkehrende Anomalien auftreten, analysieren Ingenieurteams die Grundursache und verbessern zukünftige Produktdesigns oder Herstellungsprozesse.
Damit tragen Alterungstests nicht nur zur Qualitätskontrolle, sondern auch zur laufenden Produktentwicklung bei.
Letzte Gedanken
Alterungstests spielen in der professionellen Herstellung von Ladegeräten eine wichtige Rolle, da sie dabei helfen, versteckte Schwachstellen zu erkennen, bevor Produkte den Kunden erreichen.
Ihr Wert geht jedoch über die Erkennung einzelner Mängel hinaus.
Ein gut geplantes Alterungsprogramm spiegelt die Reife des Konstruktionsprozesses, des Qualitätsmanagementsystems und des Engagements eines Herstellers für eine langfristige Produktzuverlässigkeit wider.
Für OEM- und ODM-Kunden bietet das Verständnis, wie ein Lieferant die Alterungsvalidierung angeht, wertvolle Einblicke in die gesamte Fertigungskapazität.
Die besten Ladegerätefabriken betreiben ihre Produkte nicht einfach nur für eine festgelegte Anzahl von Stunden.
Sie entwerfen Alterungsverfahren auf der Grundlage technischer Ziele, Produkteigenschaften und kontinuierlicher Prozessverbesserung.
Letztlich geht es bei Alterungstests nicht um den Nachweis, dass ein Ladegerät heute funktioniert.
Sie tragen dazu bei, das Vertrauen zu stärken, dass das Gerät noch lange nach Verlassen des Werks zuverlässig funktioniert.
Häufig gestellte Fragen (FAQ)
F1: Was ist ein Alterungstest für ein Ladegerät?
Ein Alterungstest ist ein kontrollierter Produktionsprozess, bei dem Ladegeräte kontinuierlich unter elektrischer Last betrieben werden, um frühzeitige Ausfälle vor dem Versand zu erkennen.
F2: Ist ein Alterungstest dasselbe wie ein Einbrenntest?
Ja.In der Elektronikfertigung werden die Begriffe Alterungstest und Einbrenntest häufig synonym verwendet.
F3: Warum führen Ladegerätehersteller Alterungstests durch?
Um versteckte Herstellungsfehler zu erkennen, eine stabile elektrische Leistung zu überprüfen und das Risiko früher Produktausfälle zu reduzieren.
F4: Bedeutet ein längerer Alterungstest immer eine bessere Qualität?
Nicht unbedingt.Ein gut konzipierter und ordnungsgemäß überwachter Alterungsprozess ist im Allgemeinen wertvoller als eine einfache Verlängerung der Testzeit.
F5: Welche Ausrüstung wird bei Alterungstests verwendet?
Häufig werden elektronische Lasten, programmierbare Stromversorgungen, Überwachungssysteme, Temperaturmessgeräte und automatisierte Alterungsregale verwendet.
F6: Kann ein Alterungstest garantieren, dass ein Ladegerät niemals ausfällt?
Nein. Alterungstests verringern die Wahrscheinlichkeit früher Ausfälle, können jedoch nicht alle möglichen langfristigen Ausfälle ausschließen.
F7: Ist für jedes Ladegerät eine Alterungsprüfung erforderlich?
Die Prüfverfahren variieren je nach Produktdesign, Kundenanforderungen und dem Qualitätsmanagementsystem des Herstellers.
F8: Warum sind Alterungstests für OEM-Käufer wichtig?
Es trägt dazu bei, die Produktionskonsistenz zu verbessern, Garantieansprüche zu reduzieren und das Vertrauen in die langfristige Produktqualität zu stärken.
