Thermisches Design in USB-C-Ladegeräten: Wie professionelle Ingenieure die Wärme für bessere Leistung und Zuverlässigkeit kontrollieren

2026-07-15 —— Warum das Wärmemanagement einer der wichtigsten Teile der Ladegerätetechnik ist

Schnelle Antwort (Featured Snippet)
Beim thermischen Design handelt es sich um den technischen Prozess zur Steuerung der Erzeugung, Übertragung und Ableitung von Wärme in einem Ladegerät.Ein gutes thermisches Design verbessert die Ladeeffizienz, verlängert die Lebensdauer der Komponenten, erhöht die Zuverlässigkeit und trägt dazu bei, dass USB-C- und GaN-Ladegeräte internationale Sicherheitsanforderungen erfüllen.Professionelle Ladegerätehersteller optimieren die thermische Leistung durch PCB-Layout, Transformatordesign, Komponentenplatzierung, Gehäusestruktur und umfangreiche thermische Validierungstests.

Wichtige Erkenntnisse
• Jedes Schnellladegerät erzeugt im Normalbetrieb Wärme.
• Nicht die Hitze selbst ist das Problem, sondern ein schlechtes Wärmemanagement.
• Die thermische Leistung beginnt beim Schaltungsentwurf, nicht nach der Produktion.
• PCB-Layout, Transformatordesign, Stromtopologie und Gehäusestruktur beeinflussen alle die Betriebstemperatur.

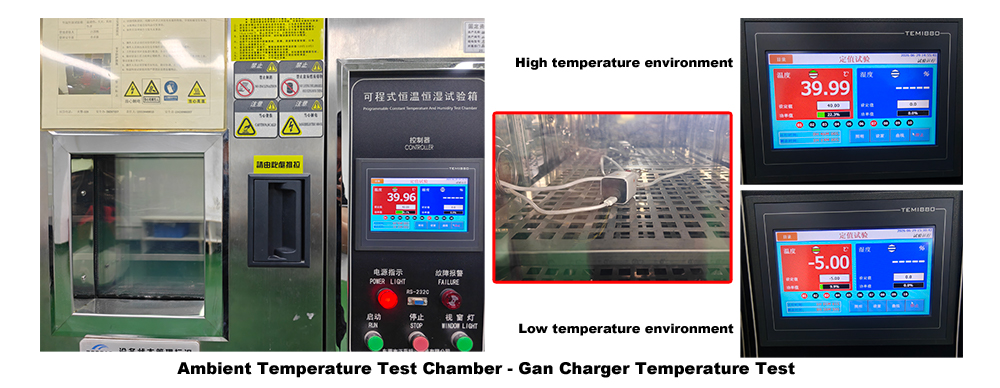

• Professionelle Hersteller validieren die thermische Leistung lange vor der Massenproduktion.

Einführung
Wenn Sie jemals ein Schnellladegerät in die Hand genommen haben, nachdem Sie einen Laptop oder ein Tablet eine Stunde lang mit Strom versorgt haben, ist Ihnen wahrscheinlich aufgefallen, dass es sich warm anfühlt.
Manchmal liegt die Temperatur nur knapp über der Raumtemperatur.
Manchmal ist es spürbar heiß.
Dies führt oft dazu, dass Menschen eine einfache Frage stellen:
„Ist mein Ladegerät überhitzt?“

In vielen Fällen lautet die Antwort Nein.
Die Erzeugung von Wärme ist ein völlig normaler Teil der Stromumwandlung.
Kein elektronisches Netzteil wandelt Strom mit 100 % Effizienz um.
Bei der Umwandlung elektrischer Energie von einer Form in eine andere geht zwangsläufig ein kleiner Teil als Wärme verloren.

Für Ingenieure ist jedoch nicht die Frage wichtig, ob es Wärme gibt.
Es ist Woher die Wärme kommt, wie sie sich durch das Ladegerät bewegt und ob sie innerhalb sicherer Betriebsgrenzen bleibt.
Diese Fragen bilden die Grundlage des thermischen Designs.

Entgegen der landläufigen Meinung geht es bei der Wärmetechnik nicht nur darum, ein Ladegerät kühler zu machen.
Sein Hauptziel besteht darin, sicherzustellen, dass jede interne Komponente über Jahre hinweg im Dauerbetrieb innerhalb ihres vorgesehenen Temperaturbereichs arbeitet.
Dies betrifft weit mehr als nur den Benutzerkomfort.
Es beeinflusst Effizienz, Zuverlässigkeit, Sicherheit, Zertifizierungserfolg und letztendlich die Lebensdauer des gesamten Produkts.


Hitze ist eine technische Herausforderung und kein Herstellungsfehler
Eines der größten Missverständnisse rund um Ladegeräte ist die Annahme, dass ein warmes Ladegerät automatisch auf schlechte Qualität hinweist.
Professionelle Ingenieure sehen die Situation ganz anders.
Jedes Schaltnetzteil erzeugt Wärme.
Die eigentliche technische Herausforderung ist die Steuerungwie viel Wärme erzeugt wird und wie effizient diese Wärme abgeführt wird.

Stellen Sie sich zwei Ladegeräte vor, die die gleiche Leistung von 100 W liefern.
Beide entsprechen den USB Power Delivery-Standards.
Beide bestehen die Sicherheitszertifizierung.
Dennoch arbeitet einer konstant 8–10 °C kühler als der andere.
Der Unterschied liegt oft nicht im Ladeprotokoll oder gar im GaN-Transistor selbst.

Stattdessen spiegelt es Hunderte von technischen Entscheidungen wider, die während der Produktentwicklung getroffen wurden.
Die thermische Leistung ist das Ergebnis einer Systemoptimierung – nicht einer einzelnen Komponentenaufrüstung.

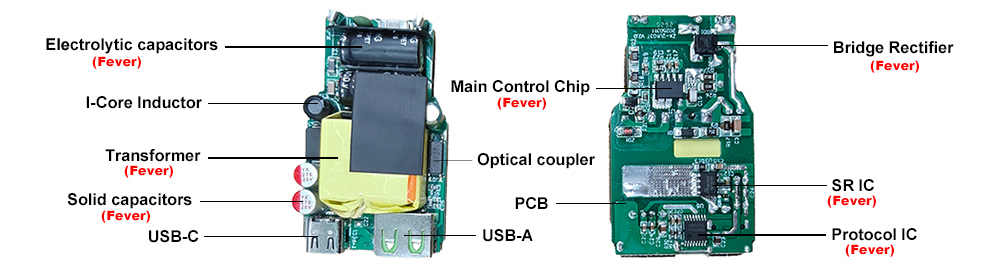

Woher kommt die Wärme im Inneren eines Ladegeräts?
Die Wärme im Inneren eines Ladegeräts stammt aus verschiedenen Quellen.
Das Verständnis dieser Quellen hilft zu erklären, warum die Wärmetechnik das gesamte Energieumwandlungssystem umfasst und sich nicht nur auf eine Komponente konzentriert.
Schaltgeräte
Jedes Mal, wenn ein MOSFET oder GaN-Transistor ein- und ausgeschaltet wird, geht eine kleine Menge Energie verloren.
Bei Schaltfrequenzen von Hunderten von Kilohertz häufen sich diese winzigen Verluste schnell an.
Moderne GaN-Geräte reduzieren die Schaltverluste im Vergleich zu herkömmlichem Silizium erheblich, eliminieren die Wärmeerzeugung jedoch nicht vollständig.

Transformator
Wie in unserem vorherigen Artikel über Transformatorentechnik besprochen, erzeugen magnetische Komponenten Wärme durch:
• Kupferverlust
• Kernverlust
• Streufluss
Die Temperatur des Transformators beeinflusst oft das thermische Verhalten der umgebenden Komponenten, da sie typischerweise in der Nähe der Mitte der Leiterplatte positioniert ist.

Ausgangsgleichrichtungsstufe
Unabhängig davon, ob Synchrongleichrichtung oder Schottky-Dioden verwendet werden, leitet die Ausgangsstufe auch Wärme ab und wandelt gleichzeitig Transformatorenergie in stabile Gleichstromleistung um.
Höhere Ausgangsströme erhöhen natürlich diese Verluste.

Passive Komponenten
Kondensatoren, Induktivitäten und Strommesswiderstände tragen ebenfalls zu geringen Wärmemengen bei.
Für sich genommen erscheinen diese Beiträge unbedeutend.
Zusammen beeinflussen sie das gesamte thermische Gleichgewicht innerhalb eines kompakten Gehäuses.

Wärme bleibt nicht dort, wo sie erzeugt wird
Eines der wichtigsten Konzepte in der Wärmetechnik ist, dass sich Wärme bewegt.
Die heißeste Komponente ist nicht immer diejenige, die die meiste Energie erzeugt.
Wärme wandert auf natürliche Weise durch:
• Kupferschichten auf der Leiterplatte
• Komponentenleitungen
• Transformatorstrukturen
• Wärmeschnittstellenmaterialien
• Kunststoffgehäuse
• Umgebungsluft
Durch diese Bewegung entstehen thermische Wechselwirkungen zwischen den Komponenten.

Beispielsweise kann ein Transformator, der bei erhöhter Temperatur betrieben wird, die Temperatur benachbarter Elektrolytkondensatoren erhöhen.
Da die Lebensdauer des Kondensators mit steigender Betriebstemperatur deutlich abnimmt, kann eine scheinbar unbedeutende Layout-Entscheidung langfristige Auswirkungen auf die Zuverlässigkeit haben.
Dies verdeutlicht, warum die Wärmetechnik weit über die Messung einzelner Bauteiltemperaturen hinausgeht.
Ingenieure bewerten das gesamte thermische System.

Warum die Platzierung von Komponenten wichtig ist
Beim PCB-Layout ordnen Ingenieure Komponenten nicht einfach dort an, wo Platz verfügbar ist.
Wärmeerwägungen beeinflussen die Platzierung bereits in den frühesten Entwurfsphasen.

Hochleistungskomponenten werden häufig positioniert, um:
• Verbessern Sie den Luftstrom.
• Erhöhen Sie die Wärmeausbreitung.
• Reduzieren Sie thermische Wechselwirkungen.
• Vereinfachen Sie die Gehäusekühlung.
• Schützen Sie temperaturempfindliche Geräte.

Manchmal führt die Verlagerung eines Transformators um nur wenige Millimeter zu messbaren Verbesserungen der Wärmeverteilung.
Ebenso kann eine Vergrößerung der Kupferfläche unter einem Leistungsgerät die Sperrschichttemperatur senken, ohne dass das Gehäuse überhaupt verändert werden muss.
Diese Verbesserungen können im Einzelfall klein erscheinen.
Im gesamten Design kombiniert, verbessern sie die Langzeitleistung deutlich.

Das thermische Design beginnt, bevor der erste Prototyp existiert
Viele Leute stellen sich vor, dass thermische Tests beginnen, nachdem Ingenieure den ersten Prototypen zusammengebaut haben.
Tatsächlich beginnt die thermische Planung viel früher.
Lange bevor es Produktionsmuster gibt, schätzen Hardware-Ingenieure bereits:
• Erwartete Leistungsverluste.
• Bauteilübergangstemperaturen.
• Betriebsbedingungen des Transformators.
• Wärmeverteilung über die Leiterplatte.
• Anstieg der Gehäusetemperatur.

Diese frühen Berechnungen leiten Entscheidungen in Bezug auf:
• Kupferdicke der Leiterplatte.
• Komponentenabstand.
• Gehäuseabmessungen.
• Transformatorauswahl.
• Stromtopologie.
• Beatmungsstrategie.
Durch die Berücksichtigung des thermischen Verhaltens bereits beim Entwurf und nicht erst nach dem Testen können Ingenieure kostspielige Neukonstruktionen im späteren Projektverlauf reduzieren.

Jede technische Entscheidung beeinflusst die Temperatur
Ein Grund dafür, dass die Wärmetechnik so anspruchsvoll ist, liegt darin, dass fast jedes Subsystem damit interagiert.
Zum Beispiel:
• Ein besseres PCB-Layout verringert den elektrischen Widerstand und verringert die Wärmeentwicklung.
• Ein optimierter Transformator verringert magnetische Verluste.
• Verbessertes EMI-Design reduziert unnötige Schaltgeräusche und damit verbundene Verluste.
• Ein effizienterer Sperrwandler erzeugt weniger Abwärme.
• Eine bessere Komponentenauswahl reduziert Leitungs- und Schaltverluste.

Diese vernetzte Natur erklärt, warum die thermische Leistung nicht durch eine einzige Modifikation verbessert werden kann.
Ein erfolgreiches Ladegerätdesign betrachtet das Wärmemanagement immer als Teil des gesamten technischen Systems und behandelt es nicht als isoliertes Problem.

Warum Elektrolytkondensatoren oft die ersten Komponenten sind, die von Hitze betroffen sind
Unter allen Komponenten in einem Ladegerät verdienen Elektrolytkondensatoren besondere Aufmerksamkeit, wenn es um das thermische Design geht.
Im Gegensatz zu Keramikkondensatoren oder magnetischen Bauteilen enthalten Elektrolytkondensatoren Elektrolyt, der mit der Zeit allmählich altert.Die Temperatur ist einer der größten Einflussfaktoren auf diesen Alterungsprozess.

Eine häufig zitierte technische Richtlinie lautet: Bei vielen Elektrolytkondensatoren kann jede Reduzierung der Betriebstemperatur um 10 °C die erwartete Lebensdauer erheblich verlängern.Die genaue Verbesserung hängt vom Design und den Spezifikationen des Kondensators ab, der Zusammenhang zwischen Temperatur und Lebensdauer ist jedoch gut bekannt.
Dies ist einer der Gründe, warum erfahrene Ingenieure selten nur die heißeste Komponente auf der Leiterplatte bewerten.

Stattdessen stellen sie eine weitere wichtige Frage:
„Wie viel Wärme erreicht temperaturempfindliche Komponenten in der Nähe?“

Wenn beispielsweise ein Transformator in der Nähe eines Elektrolytkondensators betrieben wird, kann der Kondensator eine viel höhere Temperatur als erwartet erfahren – selbst wenn er selbst nur sehr wenig Wärme erzeugt.
Ein gutes PCB-Layout, durchdachte Komponentenabstände und eine ordnungsgemäße Luftzirkulation tragen dazu bei, diese thermische Wechselwirkung zu reduzieren.
Letztendlich geht es bei der Verlängerung der Lebensdauer des Ladegeräts oft weniger um die Reduzierung des höchsten Hotspots als vielmehr darum, Komponenten zu schützen, die am empfindlichsten auf langfristige Hitzeeinwirkung reagieren.

Wärmeleitmaterialien: Für eine effizientere Wärmeübertragung
Sobald Wärme erzeugt wird, müssen Ingenieure entscheiden, wie sie das Ladegerät verlässt.
Luft ist tatsächlich ein schlechter Wärmeleiter.
Selbst kleine Luftspalte zwischen Komponenten und Gehäuse können die Kühleffizienz verringern.

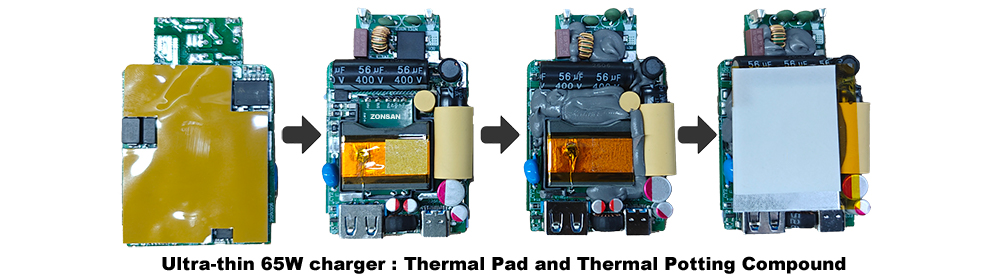

Um dieses Problem zu lösen, verwenden viele Ladegeräte Thermal Interface Materials (TIMs).
Abhängig vom Produktdesign können diese Materialien Folgendes umfassen:
• Wärmeleitpads
• Thermogel
• Thermosilikon
• Wärmeleitfähiger Kleber

Ihr Zweck besteht nicht darin, Kühlung zu erzeugen.
Stattdessen verbessern sie die Wärmeübertragung, indem sie mikroskopisch kleine Luftspalte zwischen Oberflächen füllen.
Beispielsweise ermöglicht ein zwischen einem Transformator und dem Gehäuse platziertes Wärmeleitpad, dass sich die Wärme effizienter in das Außengehäuse verteilt, anstatt sich um die magnetische Komponente herum zu konzentrieren.

Zur Auswahl des richtigen Materials gehört das Ausbalancieren:
• Wärmeleitfähigkeit
• Elektrische Isolierung
• Mechanische Stabilität
• Langfristige Zuverlässigkeit
• Fertigungskonsistenz
Für kompakte GaN-Ladegeräte mit hoher Leistungsdichte werden thermische Schnittstellenmaterialien immer wichtiger, da der verfügbare Kühlraum immer kleiner wird.

Warum die Wärmebildtechnik ein unverzichtbares technisches Werkzeug ist
Bei der Entwicklung von Ladegeräten verlassen sich Ingenieure nicht ausschließlich auf die Berührung, um die Betriebstemperatur zu beurteilen.

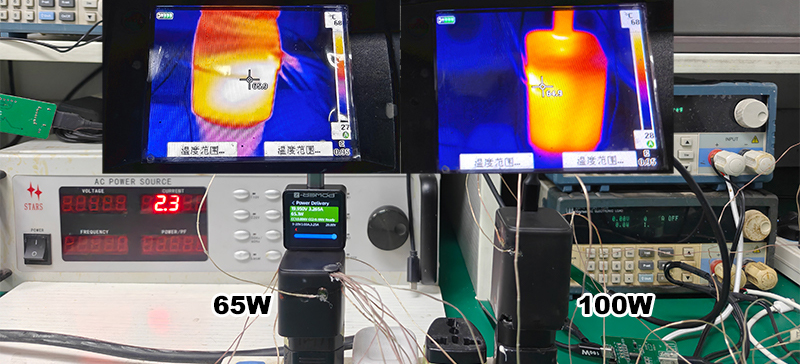

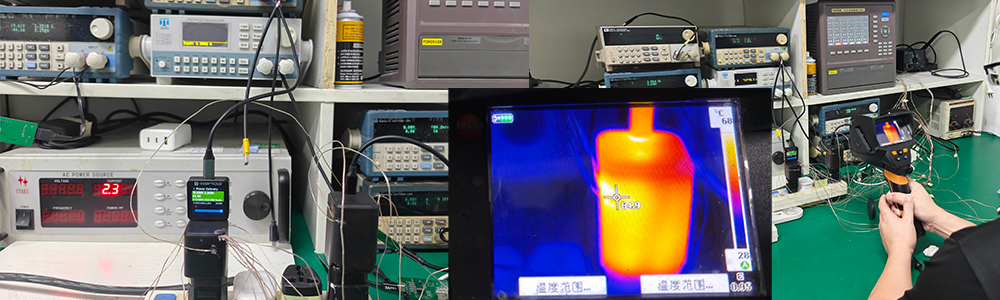

Professionelle Labore verwenden üblicherweise Infrarot-Wärmebildkameras, um die Wärmeverteilung im gesamten Produkt zu visualisieren.

Im Gegensatz zu einer einzelnen Temperatursonde liefert die Wärmebildkamera ein vollständiges Bild.
Ingenieure können sofort erkennen:
• Lokalisierte Hotspots
• Ungleichmäßige Wärmeverteilung
• Unerwartete Erwärmung um empfindliche Komponenten herum
• Thermische Wechselwirkung zwischen benachbarten Geräten
Noch wichtiger ist, dass Wärmebilder den Ingenieuren den Vergleich verschiedener Prototypenversionen ermöglichen.

Beispielsweise kann nach einer Änderung der Kupferfläche auf der Leiterplatte oder einer Anpassung der Transformatorplatzierung ein neues Wärmebild Aufschluss darüber geben, ob die Änderung tatsächlich die Wärmeverteilung verbessert hat.
In vielen Entwicklungsprojekten wird die Wärmebildaufnahme mehrmals wiederholt, bevor das Design endgültig ist.
