Funktionsweise von Sperrwandlern in USB-C-Ladegeräten: Die Energieumwandlungstechnologie hinter dem Schnellladen

2026-07-14 —— Warum die Flyback-Topologie nach wie vor die am weitesten verbreitete Ladegerät-Architektur ist

Schnelle Antwort (Featured Snippet)
Ein Sperrwandler ist die am weitesten verbreitete Stromumwandlungstopologie in USB-C-Ladegeräten.Es wandelt Hochspannungs-Wechselstrom in einen stabilen Niederspannungs-Gleichstrom um und sorgt gleichzeitig für eine elektrische Isolierung zwischen der Netzversorgung und den angeschlossenen Geräten.Moderne Flyback-Designs vereinen hohe Effizienz, kompakte Größe und ein hervorragendes Preis-Leistungs-Verhältnis und sind somit ideal für USB-PD- und GaN-Schnellladegeräte von 20 W bis über 100 W.

Wichtige Erkenntnisse
• Die meisten USB-C-Wandladegeräte verwenden einen Sperrwandler.
• Die Flyback-Schaltung steuert, wie elektrische Energie während jedes Schaltzyklus gespeichert und abgegeben wird.
• Moderne GaN-Ladegeräte basieren immer noch auf der Flyback-Topologie, obwohl sich die Schaltgeräte geändert haben.
• Transformatordesign, PCB-Layout und Auswahl des Controller-ICs beeinflussen alle die Flyback-Leistung.
• Ein gut optimierter Sperrwandler verbessert den Wirkungsgrad, reduziert die Wärmeentwicklung und erhöht die langfristige Zuverlässigkeit.

Einführung

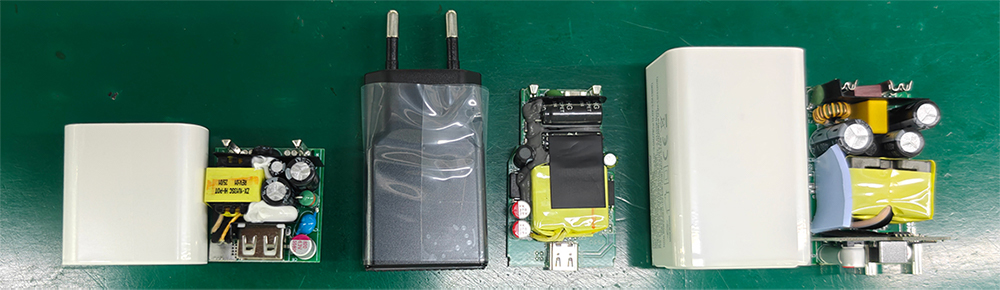

Wenn Menschen ein Schnellladegerät zum ersten Mal öffnen, erkennen sie häufig bekannte Komponenten wie den Transformator, die Kondensatoren oder den USB-C-Controller.
Was sie nicht sehen, ist etwas ebenso Wichtiges – die Art und Weise, wie diese Komponenten zusammenarbeiten.

Diese „Art der Zusammenarbeit“ ist als bekannt Stromtopologie.
Betrachten Sie es als die Gesamtarchitektur des Netzteils.
Derselbe Transformator kann je nach Art der Energiesteuerung sehr unterschiedliche Leistungen erbringen.
Derselbe GaN-Transistor kann je nach Schaltkreis, der ihn antreibt, eine völlig unterschiedliche Effizienz liefern.

Mit anderen Worten: Komponenten sind wichtig, aber die Topologie bestimmt, wie sich diese Komponenten als Gesamtsystem verhalten.
Unter allen heute verwendeten Stromversorgungstopologien bleibt ein Design der klare Industriestandard für kompakte USB-C-Ladegeräte:
Die Sperrwandler.

Unabhängig davon, ob Sie ein Smartphone, ein Tablet oder einen Laptop aufladen, besteht eine sehr gute Chance, dass das Ladegerät in Ihrer Hand auf einer Flyback-Architektur basiert.
Seine Popularität kommt nicht von ungefähr.
Im Laufe der jahrzehntelangen Entwicklung haben Ingenieure Sperrwandler zu einer Lösung verfeinert, die Effizienz, Sicherheit, Größe und Herstellungskosten bemerkenswert gut in Einklang bringt.
Das Verständnis der Funktionsweise dieser Topologie hilft zu erklären, warum moderne Ladegeräte in immer kleineren Gehäusen mehr Leistung liefern können.



Was ist ein Flyback-Konverter?
Trotz seines technischen Namens ist das Funktionsprinzip eines Sperrwandlers überraschend intuitiv.
Anstatt kontinuierlich Energie vom Eingang zum Ausgang zu übertragen, arbeitet ein Sperrwandler in zwei verschiedenen Stufen.

Zunächst wird Energie im Magnetfeld des Transformators gespeichert.
Anschließend wird die gespeicherte Energie an den Ausgang abgegeben.
Dieser schnelle Zyklus wiederholt sich Hunderttausende Male pro Sekunde.
Da jeder Schaltzyklus nur eine geringe Energiemenge speichert und wieder abgibt, erscheint die Ausgabe für das angeschlossene Gerät gleichmäßig und kontinuierlich.

Dieser Ansatz ermöglicht es Ingenieuren, Spannungsumwandlung und elektrische Isolierung in einer einzigen kompakten magnetischen Komponente zu kombinieren.
Diese Einfachheit ist einer der Gründe, warum Sperrwandler das Design von Verbraucherladegeräten dominieren.

Nach einem vollständigen Schaltzyklus
Anstatt an einen kontinuierlich fließenden Strom zu denken, ist es hilfreich, sich vorzustellen, dass der Sperrwandler in wiederholten Impulsen arbeitet.

Stufe eins: Energiespeicherung
Wenn das primäre Schaltgerät eingeschaltet wird, beginnt Strom durch die Primärwicklung des Transformators zu fließen.
Anstatt sofort den USB-Ausgang zu erreichen, wird diese Energie vorübergehend im Magnetkern gespeichert.
Während dieser Phase bleibt die Sekundärseite inaktiv.
Der Transformator „lädt sich quasi selbst auf“.

Stufe zwei: Energiefreisetzung
Wenn das Schaltgerät abschaltet, bricht das Magnetfeld im Inneren des Transformators zusammen.
Die gespeicherte Energie fließt nun durch die Sekundärwicklung in Richtung Ausgangskreis.
Kondensatoren glätten die Impulse in stabilen Gleichstrom, der für die USB-Stromversorgung geeignet ist.
Dieser Vorgang wiederholt sich kontinuierlich mit extrem hoher Geschwindigkeit.
Obwohl jeder Schaltzyklus nur Mikrosekunden dauert, sorgen sie zusammen für das stabile Ladeerlebnis, das Benutzer erwarten.

Warum die Flyback-Topologie zum Industriestandard wurde
Nicht jedes Netzteil verwendet einen Sperrwandler.
Andere Architekturen wie Vorwärtswandler, Halbbrückenwandler und LLC-Resonanzwandler haben jeweils ihre eigenen Vorteile.
Warum ist Flyback nach wie vor die bevorzugte Wahl für die meisten USB-C-Ladegeräte?
Die Antwort liegt im Gleichgewicht.
Bei kompakten Verbraucherladegeräten müssen Ingenieure mehrere Anforderungen gleichzeitig erfüllen:
• Hohe Effizienz
• Kleine Größe
• Elektrische Isolierung
• Angemessene Herstellungskosten
• Stabile USB-PD-Leistung
• Zuverlässige Massenproduktion
Die Flyback-Topologie erreicht all dies überraschend gut.

Im Gegensatz zu komplexeren Architekturen sind weniger magnetische Komponenten und eine relativ einfache Steuerschaltung erforderlich.
Dies reduziert die Komplexität der Herstellung und sorgt gleichzeitig für eine hervorragende Leistung über einen weiten Bereich von Ausgangsleistungen.
Aus diesem Grund dominieren Flyback-Designs weiterhin die Ladegeräte, von 20-W-Smartphone-Adaptern bis hin zu vielen 100-W-Laptop-Ladegeräten.

Wie der Sperrwandler mit moderner GaN-Technologie funktioniert
Manche gehen davon aus, dass die GaN-Technologie Sperrwandler ersetzt hat.
In Wirklichkeit dienen diese beiden Technologien unterschiedlichen Zwecken.
Ein Sperrwandler beschreibt das Energieumwandlungsarchitektur.
GaN bezieht sich auf die Schaltgerät innerhalb dieser Architektur verwendet werden.
Das Ersetzen eines herkömmlichen Silizium-MOSFET durch einen GaN-Transistor ändert die Funktionsweise des Sperrwandlers nicht grundlegend.

Stattdessen kann der Konverter schneller und effizienter schalten.
Höhere Schaltfrequenzen ermöglichen Ingenieuren:
• Reduzieren Sie die Transformatorgröße.
• Leistungsdichte verbessern.
• Geringere Schaltverluste.
• Gesamteffizienz steigern.
• Bauen Sie kompaktere Ladegeräte.
Allerdings erfordern diese Vorteile auch eine ausgefeiltere Technik.

Schnelleres Schalten bringt größere EMI-Herausforderungen, strengere Anforderungen an das PCB-Layout und ein anspruchsvolleres thermisches Design mit sich.
Mit anderen Worten: GaN verbessert den Sperrwandler – erhöht aber auch den technischen Standard, der für eine erfolgreiche Implementierung erforderlich ist.

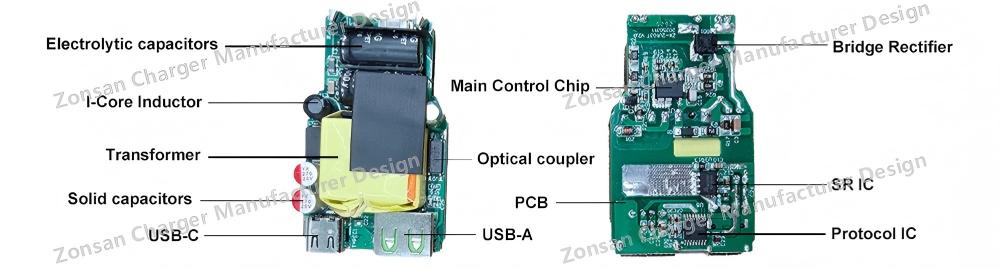

Jeder Sperrwandler hängt vom Design auf Systemebene ab
Ein Grund dafür, dass die Entwicklung professioneller Ladegeräte so komplex ist, liegt darin, dass keine Komponente unabhängig arbeitet.
Der Sperrwandler ist auf eine enge Abstimmung zwischen mehreren Ingenieurdisziplinen angewiesen.

Zum Beispiel:
• Die Transformator speichert und überträgt Energie.
• Die PCB-Layout minimiert Schaltverluste und EMI.
• Die Controller-IC reguliert das Schaltverhalten.
• Die Rückkopplungsschaltung sorgt für eine stabile Ausgangsspannung.
• Die EMI-Filter unterdrückt hochfrequente Geräusche.
• Die thermisches Design Hält die Temperaturen innerhalb sicherer Betriebsgrenzen.
Wenn eines dieser Subsysteme schlecht ausgelegt ist, leidet der Gesamtkonverter.
Aus diesem Grund bewerten erfahrene Ingenieurteams den Sperrwandler als integriertes System, anstatt jede Komponente isoliert zu optimieren.

Nicht jeder Sperrwandler leistet die gleiche Leistung
Obwohl viele Ladegeräte die Flyback-Topologie verwenden, variiert die Leistung erheblich.
Zwei Ladegeräte können beide mit einem 65-W-USB-PD-Ausgang werben und ähnliche Komponenten verwenden, doch eines arbeitet kühler, lädt effizienter und besteht die EMV-Tests mit weniger Designänderungen.

Warum?
Denn die Topologie selbst ist nur der Ausgangspunkt.
Die tatsächliche Leistung hängt von Dutzenden technischen Entscheidungen ab, darunter:
• Transformatoroptimierung
• Auswahl der Schaltfrequenz
• Design der Snubber-Schaltung
• PCB-Routing
• Komponentenplatzierung
• Feedback-Kompensation
• Wärmemanagement
• Fertigungskonsistenz
Dies erklärt, warum erfahrene OEM-Käufer zunehmend die technische Leistungsfähigkeit bewerten, anstatt nur Komponentenlisten zu vergleichen.
Ein ausgereiftes Flyback-Design spiegelt die Qualität des gesamten Entwicklungsprozesses wider – nicht nur des Lastenhefts.

Quasi-resonanter (QR) Flyback vs. traditioneller Flyback
Da die USB-C-Ladeleistung weiter zunahm, begannen Ingenieure nach Möglichkeiten zu suchen, die Effizienz herkömmlicher Sperrwandler zu verbessern, ohne die Schaltungskomplexität wesentlich zu erhöhen.
Eine der erfolgreichsten Lösungen ist die Quasiresonanter (QR) Sperrwandler.

Anstatt während des gesamten Betriebszyklus mit einer festen Frequenz zu schalten, überwacht ein QR-Flyback-Controller das Verhalten des Transformators und schaltet das Schaltgerät im günstigsten Moment ein – normalerweise, wenn die Drain-Spannung einen Tiefpunkt erreicht.
Diese Technik wird allgemein als Talschaltung, reduziert Schaltverluste, da der Transistor seinen Zustand ändert, wenn die Spannungsbelastung geringer ist.

Die Vorteile sind erheblich:
• Höhere Umwandlungseffizienz
• Geringere Schaltverluste
• Reduzierte Betriebstemperatur
• Geringere EMI-Emissionen
• Verbesserte Leistung bei unterschiedlichen Belastungen
Aus diesen Gründen ist QR-Flyback zur bevorzugten Architektur für viele Premium-USB-C-Ladegeräte geworden 30W und 100W.

Die QR-Steuerung bringt jedoch auch zusätzliche technische Überlegungen mit sich.
Da sich die Schaltfrequenz dynamisch mit den Betriebsbedingungen ändert, müssen Ingenieure das Transformatordesign, die Kompensationsnetzwerke und das PCB-Layout sorgfältig optimieren, um eine stabile Leistung über den gesamten Lastbereich aufrechtzuerhalten.
Das Ergebnis ist ein Ladegerät, das effizienter, aber auch anspruchsvoller in der Entwicklung ist.

Was ist Active Clamp Flyback (ACF)?
Da sich das Schnellladen immer weiter in Richtung 100 W, 140 W und noch höherer Leistungsstufen bewegt, wird eine andere Flyback-Architektur immer wichtiger:
Active Clamp Flyback (ACF).

Im Vergleich zu herkömmlichen Flyback-Designs führt ACF einen zusätzlichen aktiven Schalt- und Klemmkreis ein.
Anstatt zuzulassen, dass Leckenergie vom Transformator als Wärme abgeführt wird, gewinnt die aktive Klemme einen Teil dieser Energie zurück und leitet sie zurück in den Umwandlungsprozess.

Diese scheinbar kleine Verbesserung bringt mehrere wichtige Vorteile mit sich:
• Höhere Gesamteffizienz
• Reduzierter Schaltstress
• Geringere Spannungsspitzen
• Verbesserte thermische Leistung
• Höhere erreichbare Schaltfrequenz
• Bessere Eignung für kompakte Hochleistungs-GaN-Ladegeräte

Viele moderne 100-W- bis 140-W-GaN-Ladegeräte verwenden mittlerweile Active Clamp Flyback, da es dabei hilft, anspruchsvolle Effizienzziele zu erreichen und gleichzeitig kompakte Produktabmessungen beizubehalten.
Allerdings ist ACF nicht einfach ein „besserer Flyback“.
Es handelt sich um eine anspruchsvollere Architektur, die Folgendes erfordert:
• Komplexere Steueralgorithmen
• Zusätzliche Leistungsgeräte
• Anspruchsvolleres PCB-Layout
• Engere Timing-Optimierung
• Höhere technische Kompetenz

Bei Ladegeräten der Einstiegsklasse können die zusätzlichen Kosten und die Komplexität die Leistungsvorteile überwiegen.
Die Wahl zwischen traditionellem Flyback, QR-Flyback und ACF hängt daher von den Designzielen des Produkts ab und nicht von einer einzigen universellen Lösung.

Ultra Slim 65W GaN Charger USB-C + A Phone Super Fast Charger | ZX-2U121T Compatible Chargers The 25W power rating can charge most phones and devices (iPhone, Samsung, headphones, watches, MP3/P4 players, game consoles, and ...
Weiterlesen

Häufige Herausforderungen beim Entwurf eines Flyback-Ladegeräts
Obwohl der Sperrwandler im Vergleich zu anderen Stromversorgungstopologien relativ einfach erscheint, ist die Entwicklung eines Hochleistungsladegeräts um ihn herum alles andere als einfach.
In der Praxis müssen Ingenieure mehrere miteinander verbundene Herausforderungen gleichzeitig lösen.
Aufrechterhaltung einer hohen Effizienz bei unterschiedlichen Lasten
Benutzer betreiben Ladegeräte selten unter einer einzigen festen Bedingung.
Ein Ladegerät verbringt möglicherweise einen Teil des Tages damit, kabellose Ohrhörer mit nur wenigen Watt aufzuladen und wechselt dann dazu, einen Laptop mit voller Leistung zu betreiben.
Um einen hohen Wirkungsgrad über einen so großen Betriebsbereich aufrechtzuerhalten, sind eine sorgfältige Auswahl des Reglers, optimierte Transformatorparameter und eine gut abgestimmte Rückkopplungskompensation erforderlich.

Wärmemanagement in einem kompakten Gehäuse
Wenn die Abmessungen des Ladegeräts kleiner werden, verringert sich der interne Komponentenabstand.
Durch die Schaltgeräte, den Transformator und die Ausgangsgleichrichter kann sich schnell Wärme ansammeln.
Ein effektives Wärmemanagement hängt daher nicht nur von der Komponentenauswahl ab, sondern auch vom Gehäusedesign, der Kupferverteilung, den Luftströmungswegen und den Materialien für die Wärmeschnittstelle.

Erreichen einer stabilen USB-Power-Delivery-Kommunikation
Moderne USB-C-Ladegeräte können weit mehr als nur Spannung liefern.
Sie kommunizieren kontinuierlich mit angeschlossenen Geräten über das USB Power Delivery-Protokoll.
Stromumwandlungsschaltungen müssen daher elektrisch stabil bleiben und gleichzeitig schnelle Spannungsübergänge, dynamische Leistungsaushandlung und mehrere Ladeprofile unterstützen.
Selbst kleine Störungen in der Leistungsstufe können die Protokollstabilität beeinträchtigen, wenn das Design nicht sorgfältig optimiert wird.

Bestehen der internationalen EMV-Zertifizierung
Wie im vorherigen Artikel erläutert, erhöhen höhere Schaltfrequenzen die EMI-Herausforderungen.
Der Sperrwandler, der Transformator, das PCB-Layout und die Filterschaltungen müssen alle zusammenarbeiten, um die EMV-Anforderungen verschiedener globaler Märkte zu erfüllen.
Ingenieurteams führen oft mehrere Runden von Pre-Compliance-Tests durch, bevor sie Produkte zur offiziellen Zertifizierung einreichen.

Warum die Auswahl des Controller-ICs genauso wichtig ist wie die Topologie
Bei der Diskussion des Ladegerätdesigns liegt der Fokus häufig auf sichtbaren Komponenten wie Transformatoren oder GaN-Transistoren.
Eines der einflussreichsten Geräte im gesamten Ladegerät ist jedoch der Controller-IC.
Der Verantwortliche bestimmt:
• Schaltfrequenz
• Startsequenz
• Schutzfunktionen
• Sanftanlaufverhalten
• Leistungsregulierung
• Burst-Modus-Betrieb
• Fehlerreaktion

Mit anderen Worten: Der Controller fungiert als „Gehirn“ des Sperrwandlers.
Selbst ein hervorragender Transformator und eine sorgfältig optimierte Leiterplatte können ihr volles Potenzial nicht entfalten, wenn der Controller schlecht auf die Anwendung abgestimmt ist.
Aus diesem Grund bewerten erfahrene Ladegerätehersteller Controller-ICs nicht nur anhand ihrer Datenblätter, sondern auch durch umfangreiche Prototypentests unter realen Betriebsbedingungen.
