Funktionstests (FCT) bei der Herstellung von USB-C-Ladegeräten: Wie professionelle Fabriken die tatsächliche Ladeleistung vor dem Versand überprüfen
Schnelle Antwort
Funktionstests (FCT) sind der abschließende Leistungsüberprüfungsprozess, der bei der Herstellung von USB-C-Ladegeräten verwendet wird, um zu bestätigen, dass fertige Produkte unter realen Arbeitsbedingungen ordnungsgemäß funktionieren.FCT bewertet die Ladeleistung, die Spannungsregelung, die USB-PD-Kommunikation, die Schutzfunktionen und die Gesamtleistung des Produkts, bevor Ladegeräte an Kunden ausgeliefert werden.
Wichtige Erkenntnisse
• FCT überprüft, ob ein fertiges Ladegerät wie vorgesehen funktioniert.
• Es simuliert reale Ladeszenarien, anstatt nur einzelne Komponenten zu prüfen.
• FCT validiert USB-PD-Aushandlung, Ausgangsstabilität und Schutzfunktionen.
• Professionelle Hersteller kombinieren FCT mit AOI-, ICT-, Hi-Pot- und Alterungstests.
• FCT hilft OEM-Kunden, Qualitätsrisiken nach der Massenproduktion zu reduzieren.
Einführung
Ein Ladegerät kann die Leiterplattenprüfung bestehen und dennoch versagen, wenn ein Kunde es tatsächlich verwendet.
Dies ist einer der Gründe, warum die professionelle Herstellung von Ladegeräten eine mehrstufige Qualitätsprüfung erfordert.
Während der Produktion:
AOI prüft, ob Komponenten korrekt zusammengebaut sind.
ICT überprüft, ob die Leiterplatte ordnungsgemäß elektrisch angeschlossen ist.
Allerdings beantwortet keiner der beiden Tests die wichtigste Frage:
Funktioniert das fertige Ladegerät tatsächlich wie ein echtes Produkt?
Bei USB-C-Ladegeräten, insbesondere Hochleistungs-GaN-Ladegeräten, hängt die tatsächliche Leistung vom Zusammenwirken vieler Faktoren ab.
Das Ladegerät muss:
• Liefern Sie die richtige Ausgangsleistung
• Korrekt mit angeschlossenen Geräten kommunizieren
• Wechseln Sie zwischen verschiedenen Spannungsniveaus
• Schützen Sie sich unter anormalen Bedingungen
• Sorgen Sie für eine stabile Leistung während des Betriebs
Hier ist Funktionstest (FCT) wird wesentlich.
FCT bewertet das fertige Ladegerät unter simulierten realen Betriebsbedingungen, bevor die Produkte das Werk verlassen.
Für OEM- und ODM-Kunden stellt FCT die endgültige Bestätigung dar, dass das Produkt, das sie erhalten, nicht nur korrekt zusammengebaut ist, sondern auch wie erwartet funktioniert.
Was ist Funktionstest (FCT)?
Funktionstests, allgemein FCT genannt, sind eine Produktionstestmethode, mit der die tatsächliche Betriebsleistung elektronischer Produkte überprüft wird.
Im Gegensatz zu AOI und ICT, die sich hauptsächlich auf die Inspektion auf PCB-Ebene konzentrieren, bewertet FCT das fertige Produkt als vollständiges System.
Während des FCT wird das Ladegerät eingeschaltet und unter kontrollierten Bedingungen getestet.
Das Testsystem prüft, ob sich das Produkt gemäß seinen Designvorgaben verhält.
Bei einem USB-C PD-Ladegerät kann dies Folgendes umfassen:
• Genauigkeit der Ausgangsspannung
• Ausgangsstromfähigkeit
• Verhandlungen über die Stromlieferung
• Port-Funktionalität
• Schutzreaktion
• Kommunikation mit Ladegeräten
• Leistung im Standby-Modus
Der Zweck ist einfach:
Stellen Sie sicher, dass das Ladegerät, das den Kunden erreicht, genauso funktioniert, wie es vom Ingenieurteam entwickelt wurde.
Warum FCT für moderne USB-C-Ladegeräte von entscheidender Bedeutung ist
Ältere Ladegeräte mit geringem Stromverbrauch hatten relativ einfache Funktionen.
Ein einfaches 5-V-Ladegerät wird hauptsächlich für eine stabile Spannungsausgabe benötigt.
Moderne Schnellladegeräte sind deutlich komplizierter.
Ein 100-W-GaN-Ladegerät muss beispielsweise Folgendes verwalten:
• Mehrere USB-C-Anschlüsse
• Verschiedene Ausgangsleistungskombinationen
• USB PD-Protokolle
• PPS-Spannungsanpassung
• Wärmeschutz
• Überstromschutz
• Überspannungsschutz
Das Ladegerät ist nicht mehr nur ein Stromwandler.
Es handelt sich um ein intelligentes Energiemanagementsystem.
Aufgrund dieser Komplexität reicht die Prüfung elektrischer Komponenten allein nicht aus.
Das gesamte System muss verifiziert werden.
Was testet FCT an USB-C-Ladegeräten?
Ein professioneller FCT-Prozess kann mehrere wichtige Bewertungen umfassen.
1. Überprüfung der Ausgangsspannung und des Ausgangsstroms
Die erste Aufgabe eines Ladegeräts besteht darin, eine stabile Stromversorgung zu liefern.
FCT-Ausstattungsmaßnahmen:
• Ausgangsspannung
• Ausgangsstrom
• Tatsächliche Leistungsabgabe
• Spannungsschwankungen
Zum Beispiel:
Ein 65-W-PD-Ladegerät sollte das erwartete Leistungsprofil korrekt liefern.
Ein 100-W-Ladegerät sollte eine stabile Ausgangsleistung aufrechterhalten, wenn es in der Nähe seiner Nennkapazität betrieben wird.
Wenn die Ausgabeparameter außerhalb des Spezifikationsbereichs liegen, wird das Produkt vor dem Versand identifiziert.
2. USB Power Delivery (PD)-Kommunikationstest
Moderne USB-C-Ladegeräte sind stark auf Kommunikationsprotokolle angewiesen.
Das Ladegerät und das angeschlossene Gerät müssen den richtigen Lademodus aushandeln.
Während des FCT überprüfen Ingenieure Folgendes:
• PD-Handshake
• Spannungsauswahl
• Aktuelle Verhandlung
• Multispannungs-Ausgangsumschaltung
Zum Beispiel:
Ein Laptop benötigt möglicherweise einen 20-V-Ausgang.
Ein Smartphone kann eine 9-V- oder PPS-Aufladung anfordern.
Das Ladegerät muss diese Anfragen verstehen und richtig reagieren.
Ein Kommunikationsfehler kann Folgendes zur Folge haben:
• Langsames Laden
• Ladeunterbrechung
• Geräteinkompatibilität
FCT hilft dabei, diese Probleme zu erkennen, bevor Kunden darauf stoßen.
3. Prüfung der Multi-Port-Stromverteilung
Multi-Port-Ladegeräte stellen zusätzliche Herausforderungen dar.
Bei einem 3-Port-Ladegerät handelt es sich nicht einfach um die Kombination von drei unabhängigen Ladegeräten.
Das interne Energieverwaltungssystem muss die verfügbare Energie dynamisch zuweisen.
Zum Beispiel:
Wenn ein Laptop angeschlossen ist, kann das Ladegerät die maximale Leistung liefern.
Beim Anschluss zusätzlicher Geräte muss das Ladegerät konstruktionsbedingt die Leistung umverteilen.
FCT überprüft diese Szenarien.
4. Prüfung der Schutzfunktion
Sicherheit ist einer der wichtigsten Aspekte beim Design von Ladegeräten.
Professionelle FCT-Systeme können Schutzreaktionen überprüfen wie:
Überstromschutz (OCP)
Stellt sicher, dass das Ladegerät übermäßigen Strom begrenzt.
Überspannungsschutz (OVP)
Schützt angeschlossene Geräte vor abnormaler Spannungsabgabe.
Kurzschlussschutz (SCP)
Überprüft, ob das Ladegerät unter Kurzschlussbedingungen korrekt reagiert.
Übertemperaturschutz (OTP)
Überprüft das Wärmeschutzverhalten.
Diese Schutzmaßnahmen sind von entscheidender Bedeutung, da Ladegeräte direkt mit teuren elektronischen Geräten verbunden sind.
Warum FCT andere Tests nicht ersetzen kann
Ein häufiges Missverständnis ist:
„Wenn FCT durchgeführt wird, warum benötigen Fabriken dann noch AOI, IKT oder Alterungstests?“
Die Antwort ist einfach:
Bei jedem Test werden unterschiedliche Risiken geprüft.
Zum Beispiel:
AOI fragt:
Sind die Komponenten korrekt zusammengebaut?
ICT fragt:
Sind die elektrischen Anschlüsse korrekt?
FCT fragt:
Funktioniert das fertige Ladegerät ordnungsgemäß?
Alterungstests fragen:
Kann die Leistung auch bei längerem Betrieb aufrechterhalten werden?
Umwelttests fragen:
Kann es mit unterschiedlichen Klimazonen umgehen?
Kein einzelner Test kann ein vollständiges Qualitätssystem ersetzen.

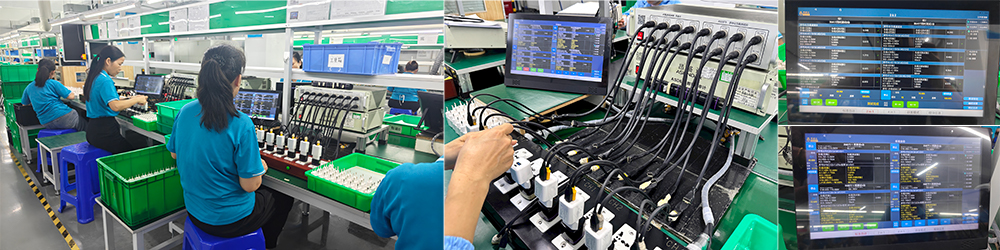

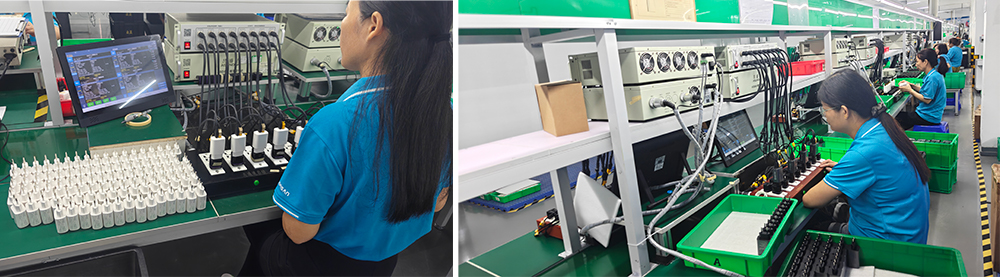

Wie automatisierte FCT-Geräte reale Ladeszenarien simulieren
Moderne Ladegerätefabriken verlassen sich selten allein auf manuelle Steckertests
Stattdessen sind Produktionslinien mit automatisierten Funktionstestsystemen (FCT) ausgestattet, die reale Ladebedingungen simulieren.Diese Systeme kombinieren programmierbare elektronische Lasten, USB-PD-Analysatoren und spezielle Testsoftware, um jedes fertige Ladegerät konsistent zu bewerten.
Im Gegensatz zu einfachen Spannungsmessungen stellt die automatisierte FCT die Situationen nach, die Benutzer täglich erleben.
Beispielsweise kann das System automatisch Folgendes tun:
• Schalten Sie das Ladegerät ein
• Erkennen Sie alle verfügbaren USB-Anschlüsse
• Fordern Sie verschiedene PD-Spannungsprofile an
• Verschiedene Ausgangslasten anwenden
• Überwachen Sie die Spannungsstabilität
• Aktuelle Änderungen aufzeichnen
• Schutzfunktionen prüfen
• Testdaten automatisch speichern
Da jede Einheit dem gleichen Testverfahren folgt, können Hersteller eine hochgradig wiederholbare Qualitätsüberprüfung bei großen Produktionsmengen erreichen.
Ein typischer Funktionstestprozess bei der Herstellung von Ladegeräten
Obwohl sich die Produktionsprozesse in den einzelnen Fabriken unterscheiden, folgt ein professioneller FCT-Workflow in der Regel einem ähnlichen Ablauf.
Schritt 1: Produktidentifikation
Der Bediener scannt den Barcode oder die Seriennummer des Produkts.
Dadurch kann das Testsystem das richtige Programm für das jeweilige Ladegerätmodell laden.
Schritt 2: Automatisches Einschalten
Das Ladegerät wird an die Prüfvorrichtung angeschlossen und automatisch mit Strom versorgt.
Das System prüft, ob das Produkt normal startet.
Schritt 3: Überprüfung der Ausgabeleistung
Es sind unterschiedliche Spannungs- und Stromkombinationen erforderlich.
Zu den typischen Kontrollen gehören:
• 5V, 9V, 12V, 15V, 20V
• PPS-Betriebsbereich (sofern unterstützt)
Ingenieure stellen sicher, dass die tatsächliche Leistung innerhalb der Designtoleranzen bleibt.
Schritt 4: USB-PD-Kommunikation
Der Tester simuliert verschiedene Ladegeräte.
Das Ladegerät muss das angeforderte Leistungsprofil erfolgreich aushandeln.
Eine falsche Protokollkommunikation führt sofort zu einem fehlgeschlagenen Test.
Schritt 5: Überprüfung der Schutzfunktion
Abhängig vom Prüfprogramm können auch ausgewählte Schutzfunktionen bewertet werden, darunter das Überlastverhalten oder anormale Betriebsbedingungen.
Schritt 6: PASS/FAIL-Entscheidung
Sobald alle programmierten Tests abgeschlossen sind, generiert das System automatisch ein Ergebnis.
Qualifizierte Produkte gelangen in die nächste Produktionsstufe, während ausgefallene Einheiten zur technischen Analyse ausgesondert werden.
Funktionstest vs. Alterungstest
Da beide Tests nach der Montage durchgeführt werden, verwechseln Menschen manchmal Funktionstests mit Alterungstests.
Sie beantworten jedoch völlig unterschiedliche technische Fragen.
| Funktionstest (FCT) | Alterungstests |
| Bestätigt die sofortige Produktfunktionalität | Überprüft die langfristige Betriebsstabilität |
| Kurze Testdauer | Erweiterter Dauerbetrieb |
| Konzentriert sich auf die elektrische Leistung | Konzentriert sich auf Zuverlässigkeit im Laufe der Zeit |
| Überprüft Kommunikations- und Ladeverhalten | Erkennt frühe Fehler und latente Mängel |
| Vor der Alterung durchgeführt | Wird normalerweise vor der Endkontrolle durchgeführt |
Ein einfacher Vergleich verdeutlicht den Unterschied.
Stellen Sie sich vor, Sie kaufen ein neues Auto.
Ein kurzer Fahrtest bestätigt, dass der Motor anspringt, die Bremsen funktionieren und das Getriebe richtig schaltet.
Das ähnelt dem Funktionstest.
Das kontinuierliche Fahren desselben Fahrzeugs über Hunderte von Kilometern zur Bestätigung der Langzeitstabilität ähnelt einem Alterungstest.
Professionelle Ladegerätefabriken leisten beides, da die sofortige Funktionalität nicht immer eine langfristige Zuverlässigkeit garantiert.
Häufige Probleme, die bei Funktionstests auftreten
Durch Funktionstests werden häufig Probleme entdeckt, die nicht allein durch AOI oder IKT identifiziert werden können.
Beispiele hierfür sind:
Falsche USB-PD-Aushandlung
Das Ladegerät lässt sich normal einschalten, kommuniziert jedoch nicht richtig mit den angeschlossenen Geräten.
Dies kann die Aktivierung des Schnellladens verhindern.
Instabile Ausgabe unter Last
Die Spannung bleibt ohne Last korrekt, schwankt jedoch, wenn das Ladegerät eine höhere Leistung liefert.
Dies kann auf Probleme bei der Leistungsregulierung hinweisen.
Fehler bei der Stromzuweisung für mehrere Ports
Einige Ladegeräte mit mehreren Anschlüssen können den verfügbaren Strom nicht richtig verteilen, nachdem zusätzliche Geräte angeschlossen wurden.
FCT reproduziert diese Situationen automatisch.
Probleme mit der Firmware-Konfiguration
Moderne Schnellladegeräte basieren häufig auf programmierbaren Steuerungen.
Falsche Firmware-Parameter können das Ladeverhalten beeinträchtigen, selbst wenn alle Hardwarekomponenten normal funktionieren.
Funktionstests helfen dabei, diese softwarebezogenen Probleme vor dem Versand zu identifizieren.
Stellen Sie sich vor, Sie kaufen ein neues Auto.
Ein kurzer Fahrtest bestätigt, dass der Motor anspringt, die Bremsen funktionieren und das Getriebe richtig schaltet.
Das ähnelt dem Funktionstest.
Das kontinuierliche Fahren desselben Fahrzeugs über Hunderte von Kilometern zur Bestätigung der Langzeitstabilität ähnelt einem Alterungstest.
Professionelle Ladegerätefabriken leisten beides, da die sofortige Funktionalität nicht immer eine langfristige Zuverlässigkeit garantiert.
Häufige Probleme, die bei Funktionstests auftreten
Durch Funktionstests werden häufig Probleme entdeckt, die nicht allein durch AOI oder IKT identifiziert werden können.
Beispiele hierfür sind:
Falsche USB-PD-Aushandlung
Das Ladegerät lässt sich normal einschalten, kommuniziert jedoch nicht richtig mit den angeschlossenen Geräten.
Dies kann die Aktivierung des Schnellladens verhindern.
Instabile Ausgabe unter Last
Die Spannung bleibt ohne Last korrekt, schwankt jedoch, wenn das Ladegerät eine höhere Leistung liefert.
Dies kann auf Probleme bei der Leistungsregulierung hinweisen.
Fehler bei der Stromzuweisung für mehrere Ports
Einige Ladegeräte mit mehreren Anschlüssen können den verfügbaren Strom nicht richtig verteilen, nachdem zusätzliche Geräte angeschlossen wurden.
FCT reproduziert diese Situationen automatisch.
Probleme mit der Firmware-Konfiguration
Moderne Schnellladegeräte basieren häufig auf programmierbaren Steuerungen.
Falsche Firmware-Parameter können das Ladeverhalten beeinträchtigen, selbst wenn alle Hardwarekomponenten normal funktionieren.
Funktionstests helfen dabei, diese softwarebezogenen Probleme vor dem Versand zu identifizieren.
Warum Funktionstests für OEM- und ODM-Kunden wichtig sind
Für OEM-Käufer wird die Produktqualität anhand der Kundenerfahrung und nicht anhand von Laborberichten gemessen.
Ein Ladegerät, das gelegentlich abschaltet, die falsche Spannung aushandelt oder unregelmäßig lädt, kann zu Produktrücksendungen führen, selbst wenn die interne Leiterplatte die Prüfung besteht.
Funktionstests helfen, diese Risiken zu reduzieren, indem sie bestätigen, dass sich jedes fertige Ladegerät wie vorgesehen verhält, bevor es das Werk verlässt.
Es sorgt außerdem für zusätzliches Vertrauen in mehreren wichtigen Bereichen:
• Stabile Ladeleistung
• Konsistente USB-PD-Kompatibilität
• Zuverlässiger Multi-Port-Betrieb
• Korrekte Schutzfunktion
• Gleichbleibende Fertigungsqualität
Für Marken, die langfristiges Kundenvertrauen aufbauen, sind diese Faktoren ebenso wichtig wie Produktspezifikationen.
Wie FCT-Daten die kontinuierliche Qualitätsverbesserung unterstützen
Ein weiterer Vorteil von Functional Testing sind die generierten Produktionsdaten.
Jeder abgeschlossene Test liefert Ingenieuren wertvolle Informationen über die Produktleistung.
Durch die Überprüfung Tausender Testaufzeichnungen können Ingenieurteams Folgendes identifizieren:
1. Wiederkehrende Produktionsprobleme
2. Änderungen in der Produktkonsistenz
3. Anforderungen an die Gerätekalibrierung
4. Designverbesserungen für zukünftige Revisionen
Anstatt FCT als das Ende der Produktion zu betrachten, nutzen erfahrene Hersteller die gesammelten Daten, um zukünftige Herstellungsprozesse zu verbessern.
Dadurch entsteht ein kontinuierlicher Qualitätsverbesserungszyklus anstelle eines einfachen Pass-or-Fail-Inspektionssystems.
Häufige Missverständnisse über Funktionstests
Missverständnis 1: Das Bestehen des FCT bedeutet, dass das Produkt niemals ausfallen wird
Funktionstests bestätigen, dass das Ladegerät während der Produktion ordnungsgemäß funktioniert.
Die langfristige Zuverlässigkeit hängt immer noch von der Designqualität, der Fertigungskonsistenz und den Umgebungsbedingungen ab.
Irrtum 2: FCT ist nur für Hochleistungsladegeräte erforderlich
Obwohl Produkte mit höherer Leistung komplexere Tests erfordern, sind Funktionstests in vielen Ladegerätkategorien wertvoll, da jedes Produkt vor dem Versand ordnungsgemäß funktionieren muss.
Irrtum Nr. 3: Funktionstests können Sicherheitstests ersetzen
Es kann nicht.
Sicherheitsbewertungen wie Hi-Pot-Tests und Isolationsüberprüfungen bleiben unerlässlich, da sie verschiedene Aspekte der Produktqualität messen.
Irrtum Nr. 4: Funktionstests erfolgen vollautomatisch
Automatisierung verbessert die Effizienz, aber erfahrene Ingenieure sind immer noch für die Entwicklung von Testprogrammen, die Interpretation von Fehlern und die Verbesserung von Produktionsabläufen verantwortlich.
Letzte Gedanken
Jedes USB-C-Ladegerät, das eine Produktionslinie verlässt, ist die kombinierte Arbeit aus Technik, Fertigung und Qualitätssicherung.
Während eine visuelle Inspektion und eine elektrische Überprüfung dabei helfen, viele potenzielle Probleme zu identifizieren, zeigen nur Funktionstests, wie das fertige Ladegerät unter realistischen Betriebsbedingungen funktioniert.
Für professionelle Hersteller ist FCT weit mehr als ein letzter Kontrollpunkt vor dem Versand.
Es bestätigt, dass die Ladeleistung, die USB-Power-Delivery-Kommunikation, die Schutzfunktionen und das Gesamtverhalten des Produkts den beabsichtigten Designanforderungen entsprechen.
In Kombination mit AOI-, IKT-, Hi-Pot-, Alterungs- und Umwelttests werden Funktionstests zu einem wesentlichen Bestandteil eines umfassenden Qualitätssicherungssystems, das OEM- und ODM-Kunden dabei hilft, zuverlässige Ladeprodukte für Märkte auf der ganzen Welt bereitzustellen.
Häufig gestellte Fragen (FAQ)
F1: Was ist Funktionstest (FCT) bei der Herstellung von Ladegeräten?
Durch Funktionstests wird überprüft, ob ein fertiges Ladegerät ordnungsgemäß funktioniert, indem die Ladeleistung, die USB-PD-Kommunikation und die Schutzfunktionen unter simulierten realen Bedingungen überprüft werden.
F2: Wie unterscheidet sich FCT von IKT?
ICT bewertet die elektrische Integrität der Leiterplatte, während FCT den Betrieb des vollständig zusammengebauten Ladegeräts überprüft.
F3: Verifiziert der Funktionstest die USB-Stromversorgung?
Ja.Professionelle FCT-Systeme testen typischerweise die USB-PD-Aushandlung, Spannungsumschaltung und Kommunikation mit kompatiblen Geräten.
F4: Warum ist FCT für GaN-Ladegeräte wichtig?
Moderne GaN-Ladegeräte enthalten intelligente Stromverwaltungsschaltkreise, die vor dem Versand eine vollständige Funktionsüberprüfung erfordern.
F5: Können Funktionstests Firmware-Probleme identifizieren?
In vielen Fällen ja.Während des Funktionstests kann eine falsche Firmware-Konfiguration oder ein falsches Protokollverhalten auffallen.
F6: Wird jedes Ladegerät einzeln getestet?
Die Prüfstrategien variieren je nach Fertigungsanforderungen und Kundenspezifikationen.Viele OEM-Projekte erfordern umfassende Funktionstests für Produktionseinheiten.
F7: Kann FCT Alterungstests ersetzen?
Nein. Funktionstests bestätigen den sofortigen Betrieb, während Alterungstests die Stabilität bei längerem Betrieb bewerten.
F8: Warum interessieren sich OEM-Käufer für FCT?
Denn Funktionstests tragen dazu bei, Feldausfälle zu reduzieren, die Produktkonsistenz zu verbessern und das Vertrauen zu erhöhen, dass fertige Produkte wie erwartet funktionieren.
Empfohlen
• Wie IKT-Tests die PCB-Zuverlässigkeit bei der Herstellung von USB-C-Ladegeräten sicherstellen.↗
• Warum die AOI-Inspektion für die Herstellung moderner USB-C-Ladegeräte unerlässlich ist.↗
• Wie Ladegeräte vor dem Versand Alterungstests durchlaufen: Warum Burn-In-Tests für langfristige Zuverlässigkeit unerlässlich sind.↗
• USB-Stromversorgungsspezifikationen.↗
• Übersicht über die Sicherheitsnorm IEC 62368-1.↗
Weiterlesen
