Design für Herstellbarkeit in der Ladegerätetechnik, vom PCB-Layout bis zur wiederholbaren Montage
Informationsanbieter: Selike und Miller (Ingenieur)
Ein Ladegerät kann in der Prototypenentwicklungsphase einwandfrei funktionieren, sich jedoch nach Erreichen der Massenproduktion als schwierig herzustellen erweisen.Das Problem liegt nicht unbedingt im Schaltungsdesign selbst.
Beispielsweise kann es schwierig sein, bestimmte Komponenten mithilfe von SMT-Geräten (Surface Mount Technology) zuverlässig und konsistent zu platzieren.Bei manchen Anschlüssen kann es nach der Montage schwierig sein, sie zu überprüfen.Der Innenraum im Gehäuse könnte zu eng sein, was die Verlegung der internen Verkabelung erschwert.oder sogar eine geringfügige Verschiebung in der Positionierung von Komponenten könnte die Wiederholbarkeit des Montageprozesses beeinträchtigen.
Diese Probleme lassen sich leichter lösen, bevor ein Design eingefroren wird, als nach Beginn der Massenproduktion.
Design for Manufacturability (DFM) in der Ladegerätetechnik ist der Prozess der Überprüfung des elektrischen Designs, des PCB-Layouts, der Komponentenauswahl und der mechanischen Struktur eines Ladegeräts, um sicherzustellen, dass das Produkt konsistent zusammengebaut, geprüft und hergestellt werden kann.DFM ersetzt keine elektrische Validierung oder Sicherheitsprüfung.Es hilft Ingenieuren, Produktionsschwierigkeiten früh genug zu erkennen, um sie zu beheben, bevor sie zu kostspieligen Fertigungsproblemen werden.
Für OEM- und ODM-Käufer ist DFM wichtig, da ein erfolgreiches Ladegerätdesign mehr leisten muss, als nur seine Leistungsspezifikationen zu erfüllen.Es muss auch praktisch sein, wiederholt zu bauen.
Warum DFM für die Produktion von USB-C-Ladegeräten wichtig ist
Ein Ladegerät enthält mehrere eng miteinander verbundene Systeme: Stromumwandlung, Steuerschaltung, Schutzkomponenten, Leiterplattenbestückung, Isolierung, Anschlüsse und das Außengehäuse.
Designentscheidungen, die in einer Phase getroffen werden, können Auswirkungen auf andere Teile des Systems haben.Beispielsweise könnte sich die Anpassung des PCB-Umrisses an ein kleineres Gehäuse auf den Komponentenabstand auswirken oder die Montage erschweren.Ebenso kann die Neupositionierung eines Steckverbinders das Erscheinungsbild des Produkts verbessern, gleichzeitig aber die Löt- oder Inspektionsprozesse erschweren.
Diese Probleme sind besonders relevant für kompakte GaN-Ladegeräte und Hochleistungs-USB-C-Modelle, bei denen der interne Platz begrenzt ist.Die Herausforderung besteht nicht einfach darin, alle Komponenten auf der Platine unterzubringen.Ingenieure müssen auch überlegen, wie die Platine bestückt, montiert, geprüft und im endgültigen Gehäuse installiert wird.
DFM bezieht diese Fertigungsüberlegungen in die Entwurfsprüfung ein, anstatt sie bis zum ersten Produktionslauf aufzuschieben.
1. Überprüfen Sie das PCB-Layout für die Montage
Das PCB-Layout beeinflusst die elektrische Leistung, bestimmt aber auch, wie praktisch die Platine herzustellen ist.
Bei einer DFM-Überprüfung berücksichtigen Ingenieure den Komponentenabstand, die Ausrichtung, die Gehäuseauswahl, den Lötzugang und die Beziehung zwischen Komponenten und dem PCB-Rand.Die Überprüfung sollte den tatsächlichen Montageprozess und die für den vorgesehenen Produktionsweg verfügbare Ausrüstung widerspiegeln.
Zu nahe beieinander platzierte Komponenten können zu Montage- oder Inspektionsschwierigkeiten führen.Kleine Teile können schwieriger zu handhaben sein, während ungünstige Komponentenausrichtungen die Platzierung oder visuelle Überprüfung erschweren können.Dies bedeutet nicht, dass jedes Ladegerät eine größere Platine benötigt.Ziel ist es herauszufinden, ob das Layout innerhalb der physischen Einschränkungen des Produkts zuverlässig zusammengestellt werden kann.
Die DFM-Überprüfung sollte auch die elektrischen Anforderungen des Designs berücksichtigen.Das Vergrößern von Abständen oder das Verschieben einer Komponente kann nicht als reine Fertigungsänderung behandelt werden, wenn es sich auf Strompfade, EMI-Verhalten, thermische Leistung oder sicherheitsrelevante Abstände auswirkt.
Weitere Hintergrundinformationen zum Zusammenhang zwischen PCB-Design und Ladegerätleistung finden Sie unter Warum das PCB-Design des Ladegeräts für die Schnellladeleistung von entscheidender Bedeutung ist.
2. Wählen Sie Komponenten unter Berücksichtigung der Produktion aus
Die Auswahl der Komponenten hat mehr Einfluss als die elektrische Leistung und die Stücklistenkosten.Es beeinflusst auch die Montagekonsistenz, die Inspektion und die Stabilität des Fertigungsprozesses.
Die Komponentenverpackung muss mit dem beabsichtigten PCB-Footprint und dem Montageprozess übereinstimmen.Seine Abmessungen, Pin-Konfiguration und Montageanforderungen sollten alle mit dem Produktionsablauf kompatibel sein.Wenn es schwierig ist, eine Komponente dauerhaft zu beschaffen, ist ein späterer Austausch in der Regel mit zusätzlichem technischem Aufwand verbunden.
Für einen Ladegerätehersteller sollte die Komponentenfreigabe daher sowohl die technische Eignung als auch die Herstellungspraktikabel berücksichtigen.
Eine alternative Komponente sollte nicht akzeptiert werden, nur weil ihre Nennspannung, ihr Nennstrom oder ihre Nennleistung gleichwertig erscheint.Unterschiede in den Gehäuseabmessungen, der Pin-Anordnung, den elektrischen Eigenschaften oder dem thermischen Verhalten erfordern möglicherweise eine erneute Überprüfung und Verifizierung.
Wenn sich die Komponentenverfügbarkeit ändert, sollte das Ingenieurteam die Auswirkungen auf das genehmigte Design bewerten, bevor der Ersatz in die Produktion eingeführt wird.Dies trägt dazu bei, die Konsistenz zwischen dem getesteten Produkt und dem tatsächlich hergestellten Produkt sicherzustellen.
3. Machen Sie den Baugruppenzugriff zu einem Teil der Entwurfsprüfung
Die interne Struktur eines Ladegeräts muss sowohl die elektronische Baugruppe als auch die zur Fertigstellung des Produkts erforderlichen Schritte aufnehmen.
Ingenieure sollten überlegen, wie die Leiterplatte in das Gehäuse eingeführt wird, wie interne Teile positioniert sind, ob die Verkabelung ohne Belastung verlegt werden kann und ob Montagepersonal oder Geräte die relevanten Stellen erreichen können.Das Design sollte auch die korrekte Montage der erforderlichen Isolationsstrukturen und mechanischen Merkmale ermöglichen.
Beim Bau eines einzelnen Prototyps können Ingenieure durch präzise Manipulation und Feinabstimmung sicherstellen, dass alle Komponenten reibungslos zusammenpassen.Dies bedeutet jedoch nicht, dass derselbe Montageprozess auch für die Massenproduktion im großen Maßstab geeignet bleibt.
Eine wiederholbare Montage erfordert definierte Teile, geeignete Toleranzen und einen Prozess, der nicht auf unnötige manuelle Korrekturen angewiesen ist.Wenn eine Konstruktion erfordert, dass Bediener eine Komponente wiederholt anpassen oder Teile in Position bringen müssen, sollten die Konstruktion und die Montagemethode überprüft werden.
Bei OEM-Projekten, die ein kundenspezifisches Gehäuse, eine Steckerstruktur oder eine Anschlussanordnung beinhalten, sollten diese Prüfungen stattfinden, bevor der Werkzeug- und Produktionsprozess abgeschlossen ist.
Wenn kritische Montage- oder Leistungsprobleme schwer zu erkennen sind, kann das Produkt nicht wirksam kontrolliert werden.

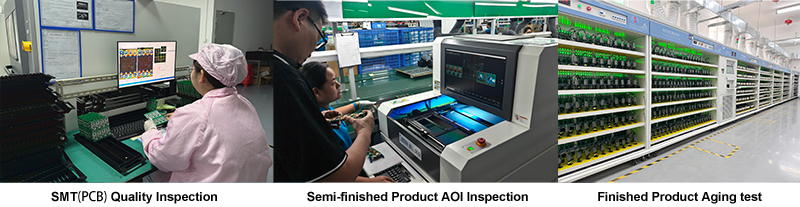

DFM sollte überlegen, wie das Werk die Leiterplatte inspiziert, die elektrische Leistung überprüft und bestätigt, dass das fertige Ladegerät seinen Anforderungen entspricht.Je nach Produkt und Prozess kann es sich dabei um automatisierte optische Inspektionen, Funktionstests, Leistungsmessungen, Protokollverifizierungen oder andere definierte Kontrollen handeln.
Ziel ist es nicht, jeden Kontrollpunkt um jeden Preis physisch zugänglich zu machen.Es soll sichergestellt werden, dass die gewählten Produktions- und Prüfmethoden die für die Freigabe des Produkts erforderlichen Nachweise liefern können.
Beispielsweise kann ein Ladegerät eine grundlegende Einschaltprüfung bestehen, obwohl immer noch ein Defekt vorliegt, der nur unter einer bestimmten Ausgangsbedingung auftritt.Die Teststrategie sollte die Risiken und Funktionen des tatsächlichen Designs widerspiegeln.
Daraus folgt, dass sich eine effektive DFM-Bewertung auf zwei verwandte Fragen konzentrieren sollte: Kann das Produkt stabil und konsistent zusammengebaut werden?Und kann das Werk vor dem Versand überprüfen, ob die kritischen Eigenschaften des Produkts den Spezifikationen entsprechen?
5. Kontrolltoleranzen zwischen Leiterplatte und Gehäuse
Leiterplatten und Gehäuse werden in der Regel als separate Komponenten entwickelt, sie müssen jedoch zu einem vollständigen Produkt zusammengebaut werden können.
Faktoren wie der Umriss der Leiterplatte, die Platzierung der Steckverbinder, Montagestrukturen, Gehäuseabmessungen und mechanische Toleranzen beeinflussen alle die Endmontage.Wenn die Beziehungen zwischen diesen Elementen nicht effektiv verwaltet werden, kann dies zu Problemen im fertigen Produkt führen – etwa zu falsch ausgerichteten Schnittstellen, schlechter mechanischer Passung oder dazu, dass Komponenten und Lötstellen unbeabsichtigter Belastung ausgesetzt werden.
Dies ist besonders wichtig, wenn ein Ladegerät über ein kompaktes Gehäuse oder ein individuelles Industriedesign verfügt.Selbst geringfügige Maßabweichungen können die Passung zwischen mehreren internen Komponenten beeinträchtigen.Während des Designprozesses sollten Ingenieure eine umfassende Bewertung aller relevanten Zeichnungen und Toleranzen durchführen, anstatt die Leiterplatte und das Gehäuse isoliert zu genehmigen.Wenn mechanische Anpassungen die Passform verändern, muss das Team beurteilen, ob das PCB-Design, die Montageprozesse oder die Verifizierungspläne entsprechende Änderungen erfordern.
Das Ziel besteht darin, das fertige Produkt durch das Design fit zu machen, nicht durch wiederholte manuelle Anpassung an der Produktionslinie.
6. Berücksichtigen Sie das Herstellungsrisiko, bevor Sie das Design einfrieren
Nicht jedes DFM-Problem birgt das gleiche Risikoniveau.Ein geringfügiges kosmetisches Problem kann möglicherweise beherrschbar sein, während ein Problem mit der Isolierung, der Qualität der Lötverbindung, der Ausrichtung des Steckers oder der Testabdeckung möglicherweise sofortige Aufmerksamkeit erfordert.
Eine praktische Überprüfung identifiziert potenzielle Fehlerquellen, bewertet deren Auswirkungen auf die Produktion und Produktqualität und weist Maßnahmen zu, bevor das Design freigegeben wird.
• Sind kritische Komponenten für den vorgesehenen SMT-Prozess geeignet?
• Kann die Leiterplatte in den erforderlichen Phasen geprüft werden?
• Kann die Montage ohne übermäßige manuelle Anpassung abgeschlossen werden?
• Sind die Leiterplatten- und Gehäusetoleranzen kompatibel?
• Können die erforderlichen elektrischen und Protokolltests konsistent durchgeführt werden?
• Wird sich ein genehmigter Komponentenaustausch auf das Layout oder die Montagemethode auswirken?
Die Antworten sollten vom zuständigen Technik- und Fertigungspersonal dokumentiert und überprüft werden.Wenn eine Konstruktionsänderung erforderlich ist, sollte das Team überprüfen, ob die Überarbeitung das Herstellungsproblem löst, ohne ein neues elektrisches oder sicherheitstechnisches Problem mit sich zu bringen.
7. Bewerten Sie DFM neu, wenn sich das Produkt ändert
DFM ist keine einmalige Prüfung, die irrelevant wird, sobald der erste Prototyp funktioniert.
Während der Entwicklung eines Ladegerätprojekts kann es zu Änderungen am Produkt kommen.Kunden können verschiedene Anforderungen einbringen, beispielsweise Änderungen am Steckertyp, den Gehäuseabmessungen, dem Schnittstellenlayout, der Komponentenauswahl oder den Zielkosten.Selbst wenn die Nennleistung des Produkts unverändert bleibt, könnte eine solche Änderung Auswirkungen auf die Machbarkeit der Herstellung haben.
Die erforderliche Prüfung hängt von der Art und dem Risiko der Änderung ab.Eine kosmetische Änderung kann nur begrenzte Auswirkungen auf die Fertigung haben, während eine PCB-Überarbeitung oder der Austausch von Komponenten möglicherweise eine zusätzliche technische Überprüfung erfordert.
Das Team sollte klare Revisionsaufzeichnungen führen, damit das genehmigte Design, die Produktionsdokumentation und die Testanforderungen übereinstimmen.Die Produktion sollte sich nicht auf eine veraltete Zeichnung oder einen nicht genehmigten Ersatz verlassen.
Bei Projekten, die vom Prototyp zur Produktion übergehen, sollte DFM neben dem umfassenderen Validierungsprozess in Betracht gezogen werden.Siehe DVT- und PVT-Validierung für Ladegeräte für die Rolle der Design- und Produktionsvalidierung.
Was OEM-Käufer mit einem Ladegerätehersteller besprechen sollten
OEM-Käufer müssen nicht jedes Fertigungsdetail vorschreiben, aber sie sollten die Anforderungen teilen, die das Design beeinflussen.
Dazu gehören die Zielausgangsleistung, die Anschlusskonfiguration, die Gehäuseabmessungen, der Steckertyp, die Zielmärkte, die Zertifizierungsanforderungen, die Zielkosten und das erwartete Produktionsvolumen.Auch etwaige besondere Anforderungen an Aussehen, Verpackung oder Innenstruktur sollten frühzeitig erkannt werden.
Während der Entwurfsprüfung können Käufer fragen, wie der Hersteller die Leiterplattenbestückung, die Komponentenverfügbarkeit, die mechanische Passform, Inspektion und Tests bewertet.Der Zweck besteht nicht darin, eine bestimmte Produktionsmethode ohne Kontext zu fordern.Damit soll bestätigt werden, dass die Machbarkeit der Herstellung geprüft wird, bevor das Produkt in die Massenproduktion geht.
Wenn ein Kunde eine Designüberarbeitung anfordert, sollte der Hersteller erklären, ob sich dies auf Komponentenauswahl, Werkzeuge, Montage, Tests oder Validierung auswirkt.Eine klare Kommunikation in dieser Phase hilft zu verhindern, dass eine kleine Spezifikationsänderung später zu einem größeren Produktionsproblem wird.

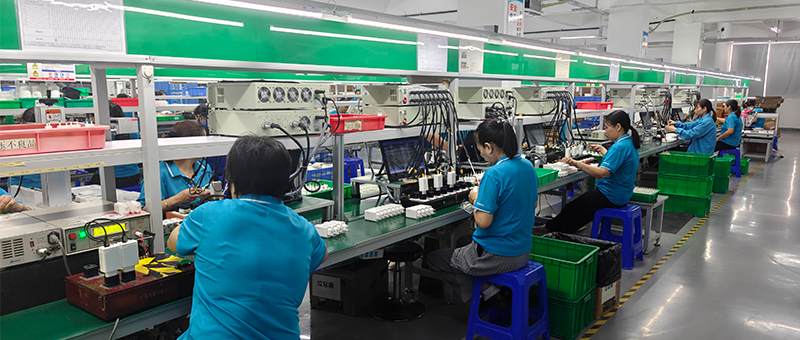

Die Fertigungsperspektive von ZONSAN
Für einen Hersteller von Zonsan-Schnellladegeräten können Design und Fertigung nicht als völlig getrennte Aktivitäten behandelt werden.PCB-Engineering, Komponentenauswahl, Gehäusestruktur, Montage und Verifizierung müssen dieselben genehmigten Produktspezifikationen unterstützen.
ZONSAN arbeitet mit OEM- und ODM-Kunden an USB-C-Ladeprodukten mit unterschiedlichen Nennleistungen, Anschlussanordnungen, Gehäuseanforderungen und Marktanforderungen.Bei jedem Projekt sollte neben der technischen Spezifikation auch der Herstellungsansatz berücksichtigt werden, damit das beabsichtigte Produkt einheitlich gebaut und überprüft werden kann.
Wenn Sie ein maßgeschneidertes Ladegerät entwickeln, teilen Sie uns so früh wie möglich die mechanischen Anforderungen und die angestrebten Produktionsanforderungen mit.Die Überprüfung dieser Einschränkungen während des Engineerings ist praktischer als das Warten, bis Produktionsschwierigkeiten auftreten.
Letzte Gedanken
Design for Manufacturability trägt dazu bei, aus einem funktionierenden Ladegerätdesign ein Produkt zu machen, das konsistent im Maßstab zusammengebaut und geprüft werden kann.
Bei USB-C- und GaN-Ladegeräten gehören zu den Schlüsselbereichen PCB-Layout, Komponenteneignung, Baugruppenzugang, Inspektion, mechanische Toleranzen und Revisionskontrolle.Diese Überlegungen sollten überprüft werden, ohne die elektrischen, thermischen oder Sicherheitsanforderungen des Produkts zu beeinträchtigen.
Für OEM-Projekte ist eine frühzeitige DFM-Überprüfung eine praktische Möglichkeit, vermeidbare Produktionsprobleme zu reduzieren und den Übergang von technischen Mustern zur wiederholbaren Fertigung zu verbessern.
FAQ
F1: Was ist Design für Herstellbarkeit in der Ladegerätetechnik?
Unter Design for Manufacturability versteht man die Überprüfung des Designs eines Ladegeräts, um festzustellen, ob es konsistent zusammengebaut, geprüft und hergestellt werden kann und gleichzeitig seine technischen Anforderungen erfüllt.
F2: Warum ist DFM für GaN-Ladegeräte wichtig?
Kompakte GaN-Ladegeräte haben oft nur begrenzten Innenraum.Leiterplattenplatzierung, Komponentenabstände, Gehäusepassung und Montagezugang müssen sorgfältig überlegt werden, damit das Produkt zuverlässig hergestellt werden kann.
F3: Ersetzt DFM die Validierung des Ladegeräts?
Nein. DFM konzentriert sich auf die Machbarkeit der Herstellung.Elektrische, thermische, Sicherheits-, Protokoll- und andere erforderliche Verifizierungsaktivitäten müssen gemäß den Produktanforderungen noch abgeschlossen werden.
F4: Wann sollte DFM beginnen?
DFM sollte während der Designentwicklung beginnen und durch relevante Designüberprüfungen und -überarbeitungen fortgesetzt werden.Herstellungsprobleme zu erkennen, bevor das Design eingefroren wird, ist im Allgemeinen einfacher, als sie nach Produktionsbeginn zu beheben.
F5: Wie wirkt sich das PCB-Layout auf die Herstellbarkeit aus?
Das PCB-Layout beeinflusst die Platzierung der Komponenten, das Löten, die Inspektion, den Montagezugang und die Beziehung zwischen Platine und Gehäuse.Außerdem müssen die elektrischen und sicherheitstechnischen Anforderungen des Entwurfs eingehalten werden.
F6: Kann sich ein Komponentenaustausch auf DFM auswirken?
Ja.Ein Ersatz kann andere Abmessungen, Pinanordnungen, Platzierungsanforderungen oder elektrische Eigenschaften haben.Die Änderung sollte überprüft werden, bevor sie für die Produktion freigegeben wird.
F7: Was sollte ein Ladegerätwerk bei einer DFM-Überprüfung prüfen?
Die Überprüfung kann die Leiterplattenbestückung, die Komponentenverfügbarkeit, die mechanische Passform, den Baugruppenzugang, Inspektionsmethoden, Testanforderungen und die Auswirkungen von Designänderungen auf die Produktion umfassen.
F8: Warum sollten OEM-Käufer vor der Massenproduktion über DFM sprechen?
Eine frühzeitige Diskussion hilft dabei, Fertigungsbeschränkungen zu erkennen, bevor Werkzeuge, Dokumentation und Produktionsvereinbarungen finalisiert werden.Es kann auch geklärt werden, welche Designänderungen einer weiteren Überprüfung bedürfen.
