Stromzuweisung für Multi-Port-USB-C-Ladegeräte: Wie Ingenieure die gemeinsame Ausgangsleistung verwalten
Informationsanbieter: Luke und Selike (Ingenieur)
USB-C-Ladegeräte mit mehreren Anschlüssen werden möglicherweise als 100-W- oder 140-W-Modelle vermarktet. Dies bedeutet jedoch nicht, dass jeder Anschluss gleichzeitig seine maximale Ausgangsleistung liefern kann.
Bei Ladegeräten mit mehreren Anschlüssen sind die „Gesamtnennausgangsleistung“ und die „von den einzelnen Anschlüssen verfügbare Leistung“ unterschiedliche technische Spezifikationen.Wenn zwei oder mehr Geräte angeschlossen sind, muss das Ladegerät seinen vorprogrammierten Stromverteilungsregeln folgen.Abhängig vom spezifischen Produktdesign kann der Anschluss eines neuen Geräts dazu führen, dass sich die Stromversorgung bereits angeschlossener Geräte ändert.
Bei der Leistungszuteilung für Multi-Port-USB-C-Ladegeräte handelt es sich um die Art und Weise, wie ein Ladegerät seine verfügbare Ausgangsleistung entsprechend seinem elektrischen Design, den Portprioritäten und den unterstützten Ladeprofilen auf die angeschlossenen Geräte verteilt.Ingenieure müssen definieren, wie sich jeder Port für sich verhält und wie sich das System verhält, wenn mehrere Ports zusammen verwendet werden.
Für OEM-Käufer ist es wichtig, dieses Verhalten zu verstehen, wenn sie ein Ladegerät für Laptops, Telefone, Tablets und andere USB-C-Geräte auswählen.
Die Gesamtnennleistung ist nicht dasselbe wie die Leistung pro Port
Die Gesamtnennleistung beschreibt die Ausgangsleistung des Ladegeräts unter bestimmten Bedingungen.Die individuelle Bewertung eines Hafens beschreibt, was dieser Hafen leisten kann, wenn die erforderlichen Bedingungen erfüllt sind.
Diese Werte sollten nicht als austauschbar behandelt werden.
Nehmen Sie zum Beispiel ein Ladegerät mit mehreren USB-C-Anschlüssen und einer Gesamtnennleistung von 100 W: Während ein einzelner Anschluss bei alleiniger Verwendung möglicherweise eine hohe Leistung liefert, kann sich die an diesem Anschluss verfügbare Leistung ändern, wenn zusätzliche Geräte angeschlossen werden (d. h. wenn andere Anschlüsse aktiviert werden).Die spezifische Stromverteilungslogik hängt vom Design des Produkts ab.
Daher sollten Produktspezifikationen nicht nur die Ausgangskapazität für einzelne Ports angeben, sondern auch die Ausgangskombinationen klar definieren, wenn mehrere Ports gleichzeitig verwendet werden.Es ist oft irreführend, einfach die maximale Nennleistung für jeden Port anzugeben, ohne anzugeben, welche Ports gleichzeitig betrieben werden können.
Für B2B-Käufer haben diese Informationen Einfluss darauf, wie genau das Ladegerät auf die vorgesehenen Geräte abgestimmt werden kann.Es trägt auch dazu bei, Beschwerden zu reduzieren, die dadurch entstehen, dass ein Kunde erwartet, dass jeder Hafen gleichzeitig seine individuelle Höchstbewertung liefert.
Warum Ladegeräte mit mehreren Anschlüssen ein Energiebudget benötigen
Die Leistungsumwandlungsfähigkeit einer Ladung ist endlich.Die Leistungsstufe, der Transformator, die Gleichrichterschaltung, die Steuerschaltung und das Wärmemanagementsystem müssen alle innerhalb ihrer jeweiligen Designgrenzen funktionieren.Ladegeräteingenieure legen zunächst das Gesamtausgangsziel und den Gerätebereich fest, den das Ladegerät unterstützen soll.Anschließend legen sie fest, wie die verfügbare Leistung auf die verschiedenen Ports verteilt wird.
Dieses Energiebudget sollte die tatsächlichen Anwendungsfälle des Produkts berücksichtigen und nicht einfach die Summe der Hauptmaximumwerte jedes Ports.Wenn davon ausgegangen wird, dass alle Ports ihre individuellen Höchstwerte gleichzeitig liefern, könnte die resultierende Spezifikation die gesamte Designkapazität des Ladegeräts überschreiten.
Regeln zur Leistungszuteilung tragen dazu bei, das Verhalten des Produkts vorhersehbar zu machen.Sie bilden auch eine Grundlage für die technische Verifizierung, Produktdokumentation und Kundenkommunikation.
Feste Leistungszuteilung vs. dynamische Zuteilung
Verschiedene Ladegeräte mit mehreren Anschlüssen können unterschiedliche Strategien zur Stromzuteilung verwenden.
1. Feste oder vordefinierte Leistungskombinationen
Einige Ladegeräte verwenden vordefinierte Ausgangskombinationen.Beispielsweise kann das Produkt ein Ausgabeprofil festlegen, wenn nur der primäre Port verwendet wird, und ein anderes, wenn zwei Ports aktiv sind.
Dieser Ansatz kann die Dokumentation des Ausgabeverhaltens erleichtern.Allerdings müssen die verfügbaren Kombinationen sorgfältig ausgewählt werden, damit sie zum vorgesehenen Gerätemix passen.
2.Dynamische Leistungszuteilung
Andere Designs können die den Ports zugewiesene Leistung entsprechend den angeschlossenen Geräten und den aktiven Ports anpassen.Das genaue Verhalten hängt von der Leistungsarchitektur und der Steuerungsimplementierung ab.
Die dynamische Zuordnung kann eine größere Flexibilität bieten, erfordert jedoch auch eine sorgfältige Definition und Prüfung.Ingenieure müssen feststellen, was passiert, wenn ein Gerät angeschlossen oder getrennt wird oder sein angefordertes Energieprofil ändert.
Der wichtige Punkt ist, dass „dynamisch“ nicht unbegrenzt bedeutet.Das Ladegerät verfügt immer noch über ein Gesamtleistungsbudget und muss innerhalb seiner elektrischen und thermischen Designgrenzen arbeiten.
Was passiert, wenn ein zweites Gerät angeschlossen wird?
Angenommen, ein Laptop wird über seinen ersten USB-C-Anschluss mit Strom versorgt.Wenn dann ein Mobiltelefon an einen anderen Anschluss angeschlossen wird, muss das Ladegerät – je nach Ausführung – möglicherweise die dem Laptop zugewiesene Leistungsabgabe anpassen und gleichzeitig eine geeignete Leistungsabgabe für das Telefon einstellen.
Der Laptop kann sein Ladeverhalten als Reaktion auf Änderungen der verfügbaren Leistung ändern.Das genaue Ergebnis hängt vom Laptop selbst, seinem aktuellen Strombedarf und der konkreten Implementierung des Ladegeräts ab.Gehen Sie nicht davon aus, dass alle Geräte gleich reagieren.
Ingenieure sollten das Ausgangsverhalten bei Verbindungsänderungen überprüfen, nicht nur, wenn alle Geräte vor dem Einschalten angeschlossen sind.Dies hilft dabei, unerwartete Stromübergänge zu erkennen und bestätigt, dass das Ladegerät seine definierten Zuweisungsregeln einhält.
In den Produktspezifikationen sollte außerdem klar angegeben werden, ob der Anschluss zusätzlicher Geräte zu einer Unterbrechung oder Neuaushandlung der Ausgangsleistung für bereits genutzte Ports führt.Dieses Detail ist besonders wichtig für Benutzer, die beim Laden ihres Laptops häufig andere Geräte anschließen.
USB-C-PD-Aushandlung und Stromzuweisung sind verwandt, aber unterschiedlich
USB Power Delivery (USB PD) definiert, wie kompatible Geräte unterstützte Spannungs- und Strompegel aushandeln.Bei einem Ladegerät mit mehreren Anschlüssen muss möglicherweise jeder Anschluss seine eigene Ladebeziehung mit dem angeschlossenen Gerät herstellen oder aktualisieren.
Die Leistungszuweisung auf Systemebene bestimmt, wie das Ladegerät seine insgesamt verfügbare Leistung über die Ports hinweg verwaltet.Die beiden Funktionen müssen zusammenarbeiten, sind aber nicht identisch.Erfahren Sie hier mehr über wie ein Ladegerät und ein Gerät ihre Unterstützung bestimmen Fähigkeiten.
Ein Port unterstützt möglicherweise ein bestimmtes PD-Ausgangsprofil, wenn er allein verwendet wird. Das System bietet jedoch möglicherweise ein anderes Maximalprofil, wenn ein anderer Port aktiv wird.Ingenieure müssen sowohl das Protokollverhalten als auch das Gesamtstrombudget überprüfen.
Für Produkte, die PPS oder andere relevante Lademodi unterstützen, sollten die erforderlichen Betriebsbedingungen und Portkombinationen in den Verifizierungsplan aufgenommen werden.Die Protokollunterstützung sollte nur für Kombinationen angegeben werden, für deren Unterstützung das fertige Produkt entwickelt und verifiziert wurde.
Thermische Grenzwerte wirken sich auch auf den Multi-Port-Betrieb aus
Die Machtverteilung kann nicht als rein numerische Übung konzipiert werden.Wenn mehrere Anschlüsse gleichzeitig Strom liefern, arbeiten die internen Komponenten des Ladegeräts unter einer unterschiedlichen Gesamtlast.
Die Verlust- und Temperaturverteilung kann sich ändern, je nachdem, welche Ports aktiv sind und wie viel Strom jeder einzelne liefert.Dies gilt insbesondere für kompakte Hochleistungsladegeräte, bei denen der verfügbare Innenraum begrenzt ist.
Ingenieure müssen daher repräsentative Bedingungen gleichzeitiger Belastung bewerten.Die geeigneten Testkombinationen hängen von der Nennleistung des Ladegeräts, der Anschlusskonfiguration, dem Verwendungszweck und den Designanforderungen ab.
Wenn ein Produkt dafür ausgelegt ist, mehrere Geräte gleichzeitig mit Strom zu versorgen, sollte seine Bewertung nicht auf die maximale Ausgangskapazität eines einzelnen Ports beschränkt sein.Die Spezifikationen für die Leistung eines Ladegeräts im Multi-Port-Betriebsmodus müssen seine tatsächliche, verifizierte Leistung unter diesen Bedingungen genau widerspiegeln.
Wie Ingenieure eine nützliche Ausgabematrix definieren
Eine Ausgabematrix erläutert die unterstützten Leistungskombinationen für ein Ladegerät mit mehreren Anschlüssen.Es sollte für Ingenieurteams, Vertriebsteams und Kunden klar genug sein, um es zu verstehen, ohne auf fehlende Details schließen zu müssen.
• Die Ports, die in jeder Kombination verwendet werden.
• Die maximale Leistung, die jedem aktiven Port zugewiesen ist.
• Die von dieser Kombination unterstützte Gesamtleistung.
• Jede Änderung der Ausgabe, wenn ein anderes Gerät angeschlossen oder getrennt wird.
• Die unterstützten Ladeprofile und relevanten Betriebsbedingungen.
Die Werte müssen aus dem tatsächlichen Produktdesign stammen.Eine generische Leistungstabelle sollte niemals von einem anderen Modell kopiert werden, nur weil die Gesamtleistung ähnlich ist.
Bei OEM- und ODM-Projekten sollte die Ausgabematrix vereinbart werden, bevor die endgültige Produktdokumentation und -verpackung erstellt wird.Wenn sich die Zielgerätekombination eines Kunden während der Entwicklung ändert, müssen möglicherweise auch die Anforderungen an die Stromzuteilung überprüft werden.
Was OEM-Käufer vor der Bestellung bestätigen sollten
Bevor Käufer ein USB-C-Ladegerät mit mehreren Anschlüssen auswählen, sollten sie die Geräte identifizieren, die normalerweise zusammen aufgeladen werden.Ein Ladegerät, das hauptsächlich für einen Laptop und ein Telefon gedacht ist, benötigt möglicherweise eine andere Anschlusspriorität als ein Desktop-Ladegerät, das für mehrere mobile Geräte gedacht ist.
Bestätigen Sie die Gesamtleistungsbewertung, die einzelnen Portbewertungen, die Kombinationen gleichzeitiger Ausgabe und das Verhalten, wenn ein anderes Gerät angeschlossen ist.Bestätigen Sie außerdem, welche Ladeprotokolle für die vorgesehenen Kombinationen unterstützt werden.
Wenn das Ladegerät unter einer Eigenmarke verkauft wird, sollten diese Angaben in der genehmigten Spezifikation, der Leistungsmatrix, der Produktseite und der Verpackung konsistent sein.Eine klare Dokumentation ist Teil der Produktqualität: Sie weckt realistische Erwartungen und erleichtert die Auswahl des richtigen Ladegeräts für die Bedürfnisse des Kunden.
ZONSANs Perspektive auf die Entwicklung von Multi-Port-Ladegeräten

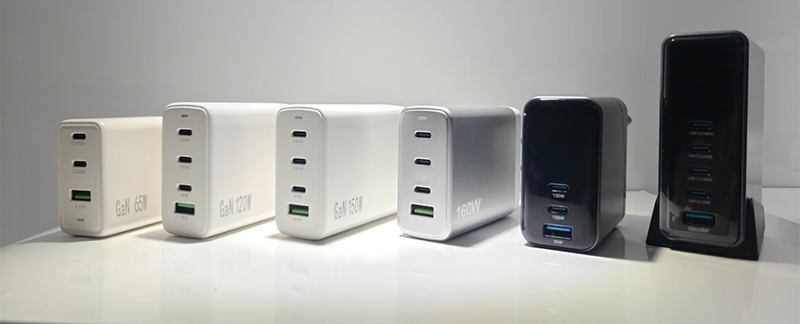

Für eine Zonsan-Gan-Ladegerätfabrik erfordert die Multi-Port-Entwicklung, dass die Portanordnung, das Gesamtstrombudget und das Ausgangszuteilungsverhalten gemeinsam berücksichtigt werden.Das Design muss die beabsichtigte Kombination von Geräten unterstützen und gleichzeitig die elektrischen, thermischen und fertigungstechnischen Anforderungen einhalten.Lesen Sie mehr darüber Im Rahmen des Forschungs- und Entwicklungsprozesses für Ladegeräte von ZONSAN hier.
ZONSAN entwickelt USB-C-Ladeprodukte für OEM- und ODM-Kunden mit unterschiedlichen Nennleistungen und Anschlusskonfigurationen.Für ein Multi-Port-Projekt ist der nützlichste Ausgangspunkt eine klare Beschreibung der vorgesehenen Geräte, gleichzeitiger Ladeszenarien, erforderlicher Port-Prioritäten und Zielmärkte.
Wenn Sie ein Multi-Port-Ladegerät erwerben, fordern Sie die vollständige Leistungsmatrix an, anstatt sich nur auf die Gesamtwattzahl zu verlassen.Dadurch können Sie leichter feststellen, ob das Design Ihren Produktanforderungen entspricht, bevor Sie mit der Bemusterung oder Produktion fortfahren.
Letzte Gedanken
Die Leistungszuweisung des Multi-Port-USB-C-Ladegeräts bestimmt, wie das Ladegerät seine verfügbare Leistung auf die angeschlossenen Geräte aufteilt.Die Gesamtnennleistung, die Kapazität der einzelnen Ports und das Verhalten bei gleichzeitiger Ausgabe müssen separat angegeben werden.
Eine klar definierte Ausgabematrix hilft Ingenieuren bei der Überprüfung des Produkts und hilft Käufern zu verstehen, was es im realen Einsatz leisten kann.Bei OEM-Projekten kann eine frühzeitige Vereinbarung dieser Anforderungen vermeidbare Spezifikationsänderungen und spätere Verwirrung beim Kunden verhindern.
FAQ
F1: Liefert ein 100-W-Multiport-Ladegerät 100 W an jedem Port?
Nein. Die Gesamtleistung beschreibt im Allgemeinen die Gesamtleistungsfähigkeit des Ladegeräts unter bestimmten Bedingungen.Jeder Port hat seine eigenen Grenzen und die gleichzeitige Nutzung kann sich auf die verfügbare Leistung auswirken.
F2: Warum kann ein Laptop langsamer aufgeladen werden, wenn ein anderes Gerät angeschlossen ist?
Einige Multi-Port-Ladegeräte ändern ihre Stromzuteilung, wenn ein anderer Port aktiv wird.Wenn der Laptop ein anderes verfügbares Energieprofil erhält, kann sich sein Ladeverhalten ändern.Das genaue Ergebnis hängt sowohl vom Ladegerät als auch vom Laptop ab.
F3: Was ist eine Multi-Port-Ladeausgangsmatrix?
Es handelt sich um eine Tabelle mit den unterstützten Leistungskombinationen für die Anschlüsse des Ladegeräts, einschließlich der einzelnen Ausgänge und der Gesamtleistung für jede Kombination.
F4: Was ist der Unterschied zwischen USB PD-Aushandlung und Stromzuteilung?
Die USB-PD-Aushandlung legt die unterstützte Spannung und den unterstützten Strom zwischen einem Port und dem angeschlossenen Gerät fest.Die Leistungszuteilung verwaltet, wie das Ladegerät seine insgesamt verfügbare Leistung auf die Ports verteilt.
F5: Können alle Ports gleichzeitig ihre maximale Nennleistung liefern?
Nur wenn das Produkt speziell für die Unterstützung dieser Kombination entwickelt und ausgelegt ist.Es sollte nicht davon ausgegangen werden, dass sich die Nennwerte einzelner Ports zur Gesamtausgangsfähigkeit addieren.
F6: Warum sollten Ingenieure Änderungen an der Geräteverbindung testen?
Das Anschließen oder Trennen eines Geräts kann dazu führen, dass das Ladegerät seine Stromzuweisung und sein Anschlussverhalten aktualisiert.Das Testen dieser Übergänge hilft zu überprüfen, ob sich das Ladegerät gemäß seiner Spezifikation verhält.
F7: Was sollten OEM-Käufer zu einem Ladegerät mit mehreren Anschlüssen fragen?
Fragen Sie nach der Gesamtausgangsleistung, der individuellen Bewertung jedes Ports, Kombinationen gleichzeitiger Ausgänge, unterstützten Protokollen und dem Verhalten, wenn ein anderes Gerät angeschlossen oder getrennt wird.
F8: Beeinflusst die Multi-Port-Stromzuweisung die thermischen Tests?
Ja.Unterschiedliche Kombinationen aktiver Ports können unterschiedliche elektrische Verluste und Temperaturbedingungen erzeugen.Die Verifizierung sollte die beabsichtigten Anwendungsfälle und die Anforderungen des tatsächlichen Produkts widerspiegeln.
