Fehleranalyse bei der Herstellung von Ladegeräten: Wie professionelle Ingenieurteams Grundursachen identifizieren und zukünftige Fehler verhindern
Schnelle Antwort
Die Fehleranalyse ist ein strukturierter Engineering-Prozess, der von professionellen Ladegeräteherstellern verwendet wird, um die Grundursachen von Produktfehlern zu identifizieren, Korrekturmaßnahmen umzusetzen und die Produktzuverlässigkeit kontinuierlich zu verbessern.Anstatt einfach defekte Einheiten zu reparieren, analysieren Ingenieurteams Fertigungsdaten, Testergebnisse und Komponentenleistung, um zu verhindern, dass ähnliche Fehler erneut auftreten.
Wichtige Erkenntnisse
1. Die Fehleranalyse konzentriert sich auf die Identifizierung der Grundursachen und nicht nur auf die Behebung fehlerhafter Produkte.
2. Moderne Ladegerätefabriken kombinieren bei Untersuchungen AOI-, ICT-, FCT- und Zuverlässigkeitstestdaten.
3. Entwicklungsteams verwenden Methoden wie 5 Whys, Fishbone-Diagramme und Fehlermöglichkeitsanalysen, um komplexe Fertigungsprobleme zu lösen.
4. Eine effektive Fehleranalyse reduziert Feldausfälle, Garantiekosten und Produktionsschwankungen.
5. Kontinuierliche Fehleranalyse stärkt die Produktqualität des OEM und die langfristige Fertigungsfähigkeit.
Einführung
Kein Herstellungsprozess ist perfekt.
Selbst in hochautomatisierten Produktionslinien kann es gelegentlich zu unerwarteten Problemen kommen.
Ein Ladegerät kann den Funktionstest nicht bestehen.
Eine Leiterplatte besteht möglicherweise den ICT-Test, fällt aber später beim Alterungstest durch.
Ein USB-C-Anschluss funktioniert im Werk möglicherweise normal, wird jedoch nach wiederholten Einsteckzyklen instabil.
Die wichtige Frage ist nicht, ob ein Fehler auftritt.
Die wichtigere Frage ist:
Wie reagiert das Engineering-Team, wenn es passiert?
Professionelle Hersteller tauschen defekte Produkte nicht einfach aus und produzieren weiter.
Stattdessen wird jeder schwerwiegende Fehler zu einer Chance, den Herstellungsprozess zu verbessern.
Dieser systematische Ansatz ist bekannt als Fehleranalyse.
Durch die Fehleranalyse werden isolierte Produktionsprobleme in wertvolles technisches Wissen umgewandelt.
Anstatt jeden Fehler als einzelnes Ereignis zu behandeln, untersuchen erfahrene Ingenieurteams die zugrunde liegenden Ursachen, implementieren Korrekturmaßnahmen und aktualisieren Herstellungsprozesse, um die Wahrscheinlichkeit eines erneuten Auftretens zu verringern.
Für OEM- und ODM-Kunden trägt dieser Ansatz zu einer gleichmäßigeren Produktqualität, geringeren Rücklaufquoten und größerem Vertrauen in die langfristige Fertigungsleistung bei.
Die Fehleranalyse ist eine strukturierte technische Untersuchung, mit der ermittelt wird, warum ein Produkt ausgefallen ist.
Im Gegensatz zur routinemäßigen Qualitätsprüfung beginnt die Fehleranalyse erst, nachdem ein abnormaler Zustand festgestellt wurde.
Sein Ziel besteht nicht nur darin, zu bestätigen, dass ein Fehler vorliegt.
Stattdessen versuchen Ingenieure, Fragen zu beantworten wie:
Was genau ist fehlgeschlagen?
Wann ist der Fehler aufgetreten?
Unter welchen Betriebsbedingungen?
Warum ist der Fehler aufgetreten?
Könnte es wieder passieren?
Wie kann die zukünftige Produktion dies verhindern?
Jede Antwort sollte durch messbare Beweise und nicht durch Annahmen gestützt werden.
Diese Nachweise können aus Produktionsaufzeichnungen, Prüfdaten, Labormessungen oder Bauteiluntersuchungen stammen.
Warum die Fehleranalyse bei der Herstellung von USB-C-Ladegeräten unerlässlich ist
Moderne USB-C-Ladegeräte integrieren Hochfrequenz-Schaltkreise, USB-Power-Delivery-Controller, GaN-Geräte, Schutz-ICs und Wärmemanagementsysteme in äußerst kompakten Designs.
Da Produkte immer kleiner und leistungsfähiger werden, werden Fertigungstoleranzen immer kritischer.
Selbst geringfügige Abweichungen können Folgendes beeinflussen:
• Ladestabilität
• Wärmeleistung
• USB-PD-Kommunikation
• Lange Haltbarkeit
• Sicherheitsschutzverhalten
Ohne eine systematische Fehleranalyse können Hersteller möglicherweise nur das unmittelbare Symptom lösen, während die zugrunde liegende Ursache ungelöst bleibt.
Im Laufe der Zeit können ähnliche Mängel bei der späteren Produktion erneut auftreten.
Die Fehleranalyse hilft Entwicklungsteams, von der reaktiven Problemlösung zur proaktiven Qualitätsverbesserung überzugehen.
In jeder Produktionslinie kommt es gelegentlich zu Ausfällen.
Einige sind einfach und leicht zu korrigieren.
Andere erfordern eine detaillierte technische Untersuchung.
Häufige Beispiele sind:
USB-PD-Kommunikationsfehler
Das Ladegerät lässt sich normal einschalten, kann jedoch die Power Delivery-Aushandlung mit kompatiblen Geräten nicht abschließen.
Mögliche Ursachen sind:
• Controller-Firmware-Konfiguration
• PCB-Signalintegrität
• Schwankung der Komponententoleranz
• Instabilität der Ausgangsspannung
Die Ausgangsspannung schwankt unter Last.
Mögliche beitragende Faktoren sind:
• Probleme mit der Stromrückkopplungsschaltung
• Transformatoreigenschaften
• Qualität der Lötverbindung
• Bauteilalterung
Probleme mit der thermischen Leistung
Während des Funktionstests funktioniert das Ladegerät normal, während des Alterungstests überschreitet es jedoch die Temperaturgrenzen.
Ingenieurteams können Folgendes untersuchen:
• Platzierung des Wärmepads
• Effizienz der Wärmeübertragung
• Interner Komponentenabstand
• Leiterplatten-Kupfer-Layout
Zeitweilige Verbindungsprobleme
Einige Fehler treten nur gelegentlich auf.
Diese Fälle erfordern häufig eine längere Beobachtung, da sie durch Vibrationen, Temperaturänderungen oder mechanische Belastungen beeinflusst werden können.
Der erste Schritt: Zuverlässige Beweise sammeln
Einer der größten Fehler bei der Fehleruntersuchung besteht darin, voreilige Schlussfolgerungen zu ziehen.
Erfahrene Ingenieure sammeln zunächst objektive Daten.
Zu den typischen Informationen gehören:
• AOI-Inspektionsbilder
• IKT-Testaufzeichnungen
• Funktionstestprotokolle
• Ergebnisse des Alterungstests
• Produktionschargennummern
• Aufzeichnungen zur Rückverfolgbarkeit von Komponenten
• Umwelttestberichte
• Kundenfeedback (falls zutreffend)
Erst wenn genügend Beweise gesammelt wurden, beginnt die detaillierte Analyse.
Mit den 5 Warums die wahre Ursache finden
Eine weit verbreitete technische Methode ist die 5-Why-Technik.
Anstatt beim ersten sichtbaren Problem stehen zu bleiben, fragen Ingenieure immer wieder nach „Warum?„bis die zugrunde liegende Ursache klar wird.
Zum Beispiel:
Problem: Das Ladegerät hat den Funktionstest nicht bestanden.
Warum?
Die Ausgangsspannung wurde instabil.
Warum?
Warum?
Der Rückkopplungskreis hat nicht richtig geregelt.
Warum?
Warum?
Ein Widerstandswert lag außerhalb der Spezifikation.
Warum?
Warum?
Eine falsche Komponentenrolle wurde in die SMT-Maschine geladen.
Warum?
Beim Aufbau der Linie wurden keine Verfahren zur Materialüberprüfung befolgt.
In diesem Beispiel wird durch den Austausch des Widerstands ein Produkt repariert.
Durch eine verbesserte Materialüberprüfung wird verhindert, dass sich dasselbe Problem auf die zukünftige Produktion auswirkt.
Fischgrätenanalyse: Blick über eine einzelne Ursache hinaus
Viele Produktionsausfälle sind auf mehrere Faktoren zurückzuführen und nicht auf einen offensichtlichen Fehler.
Ingenieurteams ordnen mögliche Ursachen oft in Kategorien ein, wie zum Beispiel:
1. Materialien
2. Maschinen
3. Methoden
4. Arbeitskräfte
5. Messung
6. Umwelt
Dieser Ansatz, allgemein bekannt als Fischgrätendiagramm oder Ursache-Wirkungs-Analyse, fördert umfassendere Untersuchungen, anstatt sich auf eine einzige Annahme zu konzentrieren.
Eine instabile Ladeleistung kann beispielsweise folgende Ursachen haben:
• Komponentenvariation
• Gerätekalibrierung
• PCB-Layout
• Lötqualität
• Testbedingungen
Die Berücksichtigung aller potenziellen Einflüsse hilft Ingenieuren, wirksamere Korrekturmaßnahmen zu entwickeln.
Überprüfen Sie die Grundursache, bevor Sie Korrekturmaßnahmen ergreifen
Die Suche nach einer möglichen Ursache ist nur der Anfang.
Einer der größten Unterschiede zwischen erfahrenen und unerfahrenen Ingenieurteams besteht darin, dass Fachleute nie davon ausgehen, dass die erste Erklärung automatisch richtig ist.
Jede vermutete Grundursache sollte durch objektive Beweise überprüft werden.
Wenn Ingenieure beispielsweise der Meinung sind, dass eine instabile Ausgangsspannung durch ein Kondensatorproblem verursacht wird, sollten sie dies durch kontrollierte Tests bestätigen, anstatt Komponenten allein aufgrund ihrer Erfahrung auszutauschen.
Zu den typischen Verifizierungsmethoden gehören:
• Wiederholung des Fehlers unter den gleichen Bedingungen

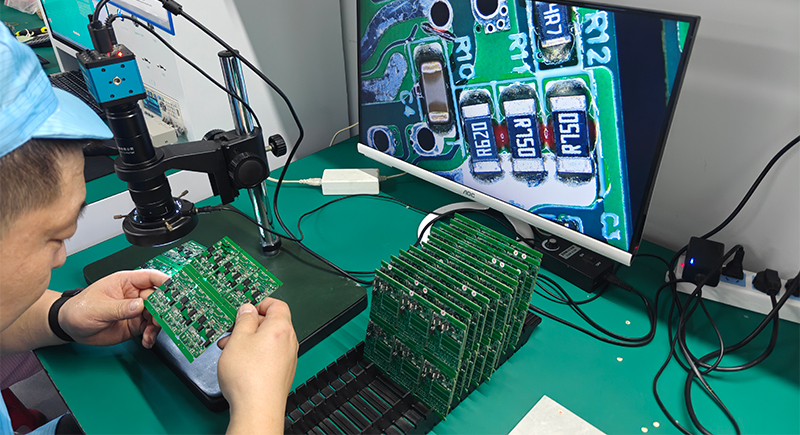

• Vergleich ausgefallener Einheiten mit qualifizierten Produkten
• Messung elektrischer Eigenschaften
• Ersetzen von Komponenten zum Vergleich
• Überprüfung der Produktionsdaten verschiedener Chargen
Erst nach Bestätigung der vermuteten Ursache sollten Korrekturmaßnahmen in der Produktion eingeleitet werden.
Dieser Ansatz verhindert unnötige Prozessänderungen und vermeidet die Entstehung neuer Probleme bei dem Versuch, bestehende zu lösen.
Warum?
Beim Aufbau der Linie wurden keine Verfahren zur Materialüberprüfung befolgt.
In diesem Beispiel wird durch den Austausch des Widerstands ein Produkt repariert.
Durch eine verbesserte Materialüberprüfung wird verhindert, dass sich dasselbe Problem auf die zukünftige Produktion auswirkt.
Fischgrätenanalyse: Blick über eine einzelne Ursache hinaus
Viele Produktionsausfälle sind auf mehrere Faktoren zurückzuführen und nicht auf einen offensichtlichen Fehler.
Ingenieurteams ordnen mögliche Ursachen oft in Kategorien ein, wie zum Beispiel:
1. Materialien
2. Maschinen
3. Methoden
4. Arbeitskräfte
5. Messung
6. Umwelt
Dieser Ansatz, allgemein bekannt als Fischgrätendiagramm oder Ursache-Wirkungs-Analyse, fördert umfassendere Untersuchungen, anstatt sich auf eine einzige Annahme zu konzentrieren.
Eine instabile Ladeleistung kann beispielsweise folgende Ursachen haben:
• Komponentenvariation
• Gerätekalibrierung
• PCB-Layout
• Lötqualität
• Testbedingungen
Die Berücksichtigung aller potenziellen Einflüsse hilft Ingenieuren, wirksamere Korrekturmaßnahmen zu entwickeln.
Überprüfen Sie die Grundursache, bevor Sie Korrekturmaßnahmen ergreifen
Die Suche nach einer möglichen Ursache ist nur der Anfang.
Einer der größten Unterschiede zwischen erfahrenen und unerfahrenen Ingenieurteams besteht darin, dass Fachleute nie davon ausgehen, dass die erste Erklärung automatisch richtig ist.
Jede vermutete Grundursache sollte durch objektive Beweise überprüft werden.
Wenn Ingenieure beispielsweise der Meinung sind, dass eine instabile Ausgangsspannung durch ein Kondensatorproblem verursacht wird, sollten sie dies durch kontrollierte Tests bestätigen, anstatt Komponenten allein aufgrund ihrer Erfahrung auszutauschen.
Zu den typischen Verifizierungsmethoden gehören:
• Wiederholung des Fehlers unter den gleichen Bedingungen
• Vergleich ausgefallener Einheiten mit qualifizierten Produkten
• Messung elektrischer Eigenschaften
• Ersetzen von Komponenten zum Vergleich
• Überprüfung der Produktionsdaten verschiedener Chargen
Erst nach Bestätigung der vermuteten Ursache sollten Korrekturmaßnahmen in der Produktion eingeleitet werden.
Dieser Ansatz verhindert unnötige Prozessänderungen und vermeidet die Entstehung neuer Probleme bei dem Versuch, bestehende zu lösen.
Von der Grundursache zur CAPA: Analyse in die Tat umsetzen
Die Identifizierung der Ursache eines Fehlers ist zwar wertvoll, schafft aber nur dann einen echten Geschäftswert, wenn die Erkenntnisse in Verbesserungen umgesetzt werden.
Professionelle Hersteller befolgen im Allgemeinen a CAPA-Prozess (Corrective and Preventive Action)..
Der Arbeitsablauf ist unkompliziert:
1. Erkennen Sie den Fehler.
2. Bestätigen Sie die Grundursache.
3. Korrekturmaßnahmen umsetzen.
4. Überprüfen Sie, ob die Korrektur wirksam ist.
5. Präventive Maßnahmen einführen, um zu verhindern, dass ähnliche Probleme erneut auftreten.
Wenn beispielsweise wiederholte IKT-Ausfälle auf einen inkonsistenten Lotpastendruck zurückzuführen sind, kann die Lösung Folgendes umfassen:
• Aktualisieren der Druckerparameter
• Verbesserung der Häufigkeit der Schablonenreinigung
• Umschulung von Produktionsmitarbeitern
• Hinzufügen zusätzlicher SPI-Verifizierung
• Überarbeitung der Prozessdokumentation
Ziel ist nicht nur die Reparatur fehlerhafter Produkte, sondern die Verbesserung des gesamten Herstellungsprozesses.
Wie Fehleranalyse zukünftiges Produktdesign verbessert
Die Fehleranalyse kommt nicht nur der Produktion zugute.
Darüber hinaus liefert es wertvolles Feedback für die Produktentwicklung.
Wenn Entwicklungsteams wiederholt auf dasselbe Problem stoßen, kann dies ein Hinweis darauf sein, dass das Produktdesign selbst verbessert werden kann.
Beispiele hierfür sind:
• Erhöhung der Kriech- und Luftstrecken.
• Optimierung der Kupferverteilung auf der Leiterplatte für eine bessere Wärmeableitung.
• Auswahl von Komponenten mit größeren Betriebsmargen.
• Verbesserung der Luftzirkulation in kompakten Ladegerätgehäusen.
• Verlagerung wärmeempfindlicher Komponenten aus Bereichen mit hoher Temperatur.
Mit der Zeit machen diese Verbesserungen zukünftige Ladegerätegenerationen einfacher herzustellen und zuverlässiger im täglichen Gebrauch.
Aus diesem Grund fördern erfahrene OEM-Hersteller eine enge Zusammenarbeit zwischen F&E-Ingenieuren und Fertigungsingenieuren.
Ein typisches technisches Beispiel
Stellen Sie sich eine Situation vor, in der mehrere Ladegeräte den Alterungstest nicht bestehen, nachdem sie viele Stunden lang ununterbrochen in Betrieb waren.
Erste Beobachtungen deuten auf eine zu hohe Innentemperatur hin.
Anstatt Komponenten sofort auszutauschen, beginnen Ingenieure mit einer strukturierten Untersuchung.
Der Prozess kann Folgendes umfassen:

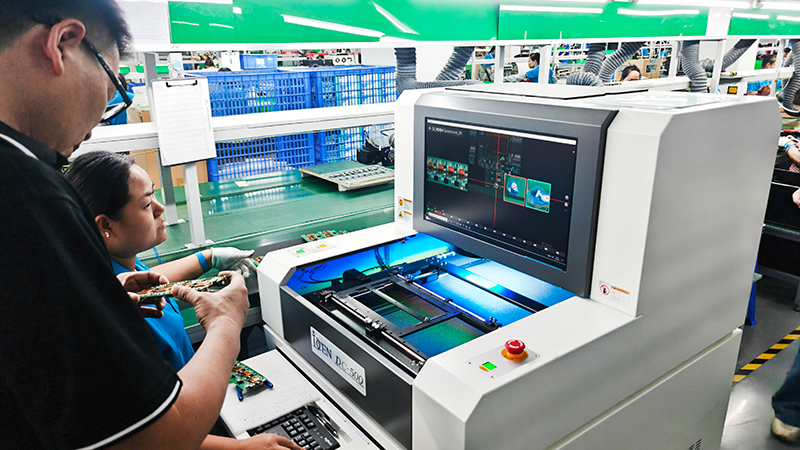

• Überprüfen von AOI-Inspektionsbildern.
• Vergleich von IKT-Messdaten.
• Wiederholte Funktionstests.
• Aufnahme von Wärmebildern während des Betriebs.
• Temperaturmessung an verschiedenen Stellen im Ladegerät.
• Vergleich mehrerer Produktionschargen.
Nach der Analyse stellt das Team fest, dass das thermische Schnittstellenmaterial zwischen dem Leistungsgerät und dem Kühlkörper während der Montage uneinheitlich aufgetragen wurde.
Obwohl jedes Ladegerät die Funktionsprüfung bestanden hat, wurden bei längerem Betrieb Schwankungen in der Wärmeübertragungseffizienz deutlich.
Anstatt einfach das Wärmematerial in den ausgefallenen Produkten auszutauschen, aktualisiert das Werk:
• Montageanleitung.
• Einstellungen der Ausgabegeräte.
• Prozessinspektionsstandards.
• Schulungsverfahren für Bediener.
Dadurch wird das Problem in der künftigen Produktion beseitigt.
Dieses Beispiel veranschaulicht ein wichtiges Prinzip:
Die Fehleranalyse ist dann besonders wertvoll, wenn sie das Fertigungssystem verbessert – und nicht nur das einzelne Produkt.
Häufige Fehler bei der Fehleruntersuchung
Selbst erfahrene Fabriken können die Wirksamkeit der Fehleranalyse beeinträchtigen, wenn der Untersuchungsprozess nicht sorgfältig gesteuert wird.
Einige häufige Fehler sind:
Annehmen statt messen
Persönliche Erfahrungen sind wertvoll, aber technische Entscheidungen sollten immer durch messbare Beweise gestützt werden.
Konzentrieren Sie sich nur auf die Symptome
Der Austausch einer beschädigten Komponente kann zwar die Funktionalität wiederherstellen, erklärt jedoch nicht, warum die Komponente ausgefallen ist.
Ohne die zugrunde liegende Ursache zu identifizieren, können ähnliche Fehler erneut auftreten.
Produktionsdaten ignorieren
Moderne Produktionslinien generieren wertvolle Informationen durch AOI-, ICT-, FCT- und Rückverfolgbarkeitssysteme.
Das Ignorieren dieser Daten bedeutet, dass Möglichkeiten zur Identifizierung wiederkehrender Muster verpasst werden.
Arbeiten in Isolation
Komplexe Fertigungsprobleme erfordern oft die Zusammenarbeit verschiedener Abteilungen.
Konstrukteure, Fertigungsingenieure, Qualitätsingenieure und Lieferanten können alle unterschiedliche Perspektiven einbringen, die zu einer genaueren Schlussfolgerung führen.
Warum OEM- und ODM-Kunden sich für die Fehleranalyse interessieren sollten
Aus Käufersicht ist eine Fehleranalyse selten sichtbar.
Kunden sehen meist nur das fertige Ladegerät.
Hinter jedem zuverlässigen Produkt steht jedoch ein Fertigungsteam, das aus jedem Fehler lernen kann.
Ein ausgereiftes Fehleranalysesystem hilft OEM- und ODM-Kunden durch:
• Verbesserung der Produktkonsistenz.
• Reduzierung der Feldausfallraten.
• Unterstützung der kontinuierlichen Produktverbesserung.
• Senkung der Garantie- und Rücksendekosten.
• Steigendes Vertrauen in langfristige Fertigungspartnerschaften.
Für Unternehmen, die ihre eigenen Marken aufbauen, wirken sich diese Vorteile direkt auf die Kundenzufriedenheit und den Ruf auf dem Markt aus.
Kontinuierliche Verbesserung ist das eigentliche Ziel
Manche Leute betrachten die Fehleranalyse als einen Prozess, der nur dann zum Einsatz kommt, wenn etwas schief geht.
Professionelle Hersteller sehen das anders.
Jedes Produktionsproblem bietet die Möglichkeit, Produkte, Herstellungsprozesse und technisches Wissen zu verbessern.
Über Monate und Jahre hinweg häufen sich diese kleinen Verbesserungen.
Das Ergebnis sind nicht nur weniger Fehler, sondern auch eine stärkere technische Leistungsfähigkeit, eine stabilere Produktion und ein größeres Kundenvertrauen.
In diesem Sinne geht es bei der Fehleranalyse nicht nur um Fehler.
Es geht darum, ein Fertigungssystem aufzubauen, das mit jedem Produktionszyklus zuverlässiger wird.
Letzte Gedanken
Qualität entsteht nicht allein durch Kontrolle.
Es entsteht durch kontinuierliches Lernen.
Mithilfe der Fehleranalyse können Hersteller über die bloße Identifizierung fehlerhafter Produkte hinausgehen.
Indem sie verstehen, warum Probleme auftreten, die Grundursachen überprüfen und wirksame Korrekturmaßnahmen umsetzen, verbessern die Ingenieurteams kontinuierlich sowohl die Produktzuverlässigkeit als auch die Fertigungsleistung.
Für professionelle Hersteller von USB-C-Ladegeräten stellt dieser Prozess eine wesentliche Verbindung zwischen Produktion, Engineering und Qualitätsmanagement dar.
In Kombination mit AOI, IKT, Funktionstests, Alterungstests und Prozesskontrolle trägt die Fehleranalyse dazu bei, individuelle Fertigungserfahrungen in langfristige technische Spitzenleistungen umzuwandeln.
Häufig gestellte Fragen (FAQ)
F1: Was ist eine Fehleranalyse bei der Herstellung von Ladegeräten?
Die Fehleranalyse ist ein strukturierter technischer Prozess, der dazu dient, die Grundursache von Produkt- oder Herstellungsfehlern zu ermitteln und Korrektur- und Vorbeugungsmaßnahmen umzusetzen.
F2: Warum ist die Fehleranalyse für OEM-Projekte wichtig?
Es hilft Herstellern, wiederkehrende Fehler zu reduzieren, die Produktionskonsistenz zu verbessern und die langfristige Produktzuverlässigkeit zu erhöhen.
F3: Welche Informationen werden typischerweise bei der Fehleranalyse verwendet?
Ingenieurteams können AOI-Bilder, IKT-Aufzeichnungen, Funktionstestergebnisse, Alterungstestdaten, Produktionsrückverfolgbarkeitsaufzeichnungen und Labormessungen überprüfen.
F4: Was ist der Unterschied zwischen Korrekturmaßnahmen und Vorbeugungsmaßnahmen?
Korrekturmaßnahmen beheben ein bestehendes Problem, während vorbeugende Maßnahmen Prozesse ändern, um die Wahrscheinlichkeit zu verringern, dass ähnliche Probleme in der zukünftigen Produktion auftreten.
F5: Erfordert jeder Produktionsausfall eine umfassende Untersuchung?
Nicht immer.Die Tiefe der Untersuchung hängt in der Regel von der Schwere, Häufigkeit und möglichen Auswirkungen des Problems ab.Wiederholte oder kritische Ausfälle erfordern im Allgemeinen eine umfassendere Ursachenanalyse.
F6: Kann die Fehleranalyse zukünftige Produktdesigns verbessern?
Ja.Erkenntnisse aus der Produktion helfen Entwicklungsteams häufig dabei, Leiterplattenlayouts, thermisches Design, Komponentenauswahl und Herstellungsprozesse für zukünftige Produkte zu optimieren.
F7: Welche technischen Methoden werden üblicherweise bei der Fehleranalyse verwendet?
Zu den gängigen Ansätzen gehören die 5 Whys, die Fishbone-Analyse (Ursache und Wirkung), die Pareto-Analyse, die Fehlermöglichkeits- und Einflussanalyse (FMEA) und die statistische Prozessbewertung.
F8: Wie unterstützt die Fehleranalyse die kontinuierliche Verbesserung?
Durch die Identifizierung wiederkehrender Probleme, die Überprüfung der Grundursachen und die Aktualisierung von Herstellungsprozessen schafft die Fehleranalyse eine kontinuierliche Rückkopplungsschleife, die sowohl die Produktqualität als auch die Produktionseffizienz verbessert.
Empfohlen
• Funktionstests (FCT) bei der Herstellung von USB-C-Ladegeräten: Wie professionelle Fabriken die tatsächliche Ladeleistung vor dem Versand überprüfen.↗
• Wie IKT-Tests die PCB-Zuverlässigkeit bei der Herstellung von USB-C-Ladegeräten sicherstellen.↗
• Wie Ladegeräte vor dem Versand Alterungstests durchlaufen: Warum Burn-In-Tests für langfristige Zuverlässigkeit unerlässlich sind.↗
•Gan 1 vs Gan 2 vs Gan 3.↗
